Размещение предохранителей Toyota Corolla

Блок предохранителей в моторном отсеке.

Расположение под капотом.

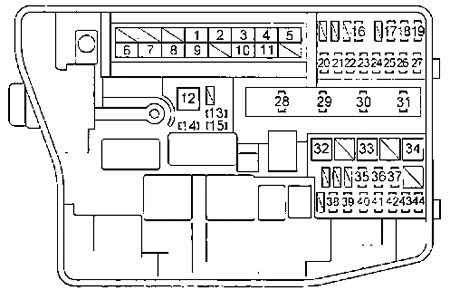

Что к чему.

1. H-LP CLN Омыватель фар 30 А
2. RDI FAN Вентилятор системы охлаждения 40 А
3. ABS №3 ABS, VSC 30 А
4. ABS №1 ABS, VSC 50 А
5. HTR Кондиционер 50 А
6. ALT Система зарядки, цепь предохранителей “RDI FAN”, “H-LP CLN”, “ABS №1″, “ABS
№3″, “ABS №2″, “HTR”, “HTR SUB №1″, “HTR SUB №2″, “HTR SUB №3″,
“STV HTR”, “ACC”, “CIG”, “METER”, “IGN”, “ECU-IG №2″, “HTR-IG”, “WIPER”,
“RR WIPER”, “WASHER”, “”ECU-IG №1″, “SEAT HTR”, “AM1″, “DOOR”,
“RL DOOR”, “STOP”, “FR DOOR”, “POWER”, “RR DOOR”, “OBD”, “ACC-B”, “RR
FOG”, “FR FOG”, “DEF”, “MIR HTR”, “TAIL”, “PANEL” 120 А
7. EPS Электроусилитель рулевого управления 60 А
8. GLOW — —
9. P-SYSTEM — —
10. P/l Цепь предохранителей “EFI MAIN”, “HORN”, “IG2″, “EDU” 50 А
11. H/LP MAIN Цепь предохранителей “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI” 50 А
12. AMT МКПП (Multimode) 50 А
13. SPARE Запасной 10 А
14. SPARE Запасной 30 А
15. SPARE Запасной 20 А
16. ECU-B2 МКПП (Multimode), кондиционер, система “Smart Entry & Start” 10 А
17. ECU-B Блок управления двигателем, комбинация приборов, VSC, электропривод стеклоподъемников 10 А
18. RAD №1 Магнитола 15 А
19. DOME Освещение салона, освещение багажного отделения, система “Smart Entry & Start” 10 А
20. AM2 №2 Блок управления двигателем 7,5 А
21. ALT-S Система зарядки 7,5 А
22. TURN-HAZ Аварийная сигнализация 10 А
23. ETCS Блок управления дроссельной заслонкой 10 А
24. AM2 Система запуска, система “Smart Entry & Start”, система впрыска 30 А
25. A/F Система выпуска 20 А
26. STRG LOCK Система блокировки рулевого управления 20А
27. IGT/INJ — —
28. EDU Система запуска, система “Smart Entry & Start” 20 А
29. EFI MAIN Система впрыска, цепь предохранителей “EFI №1″, “EFI №2″ 20 А
30. HORN Звуковой сигнал 10 А
31. IG2 Система впрыска, система запуска, система “Smart Entry & Start”, цепь предохранителей “IGN”, “METER”, “IG2 №2″ 15 А
32. HTR SUB №1 Кондиционер 30 А
33. HTR SUB №2 Кондиционер 30 А
34. HTR SUB №3 Кондиционер 30 А
35. FR DEICER — —
36. ABS №2 ABS, VSC 30 А
37. STV HTR — —
38. IG2 №2 Система запуска, система “Smart Entry & Start” 7,5 А
39. EFI №2 Система впрыска 10 А
40. EFI №1 Система впрыска 10 А
41. H-LP RH HI Правая фара (дальний свет) 10 А
42. H-LP LH HI Левая фара (дальний свет) 10 А
43. H-LP RH LO Правая фара (ближний свет) 15 А
44. H-LP LH LO Левая фара (ближний свет) 15 А

Блок предохранителей в салоне.

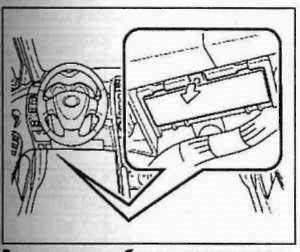

Местонахождение в салоне.

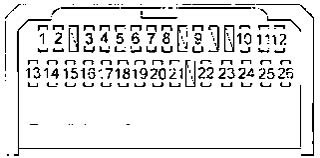

Где какой.

1. TAIL Передние фары, задний комбинированный фонарь, подсветка номерного знака, задние противотуманные фонари, передние противотуманные фары, система впрыска, подсветка панели приборов 10 А
2. PANEL Переключатель освещения салона, подсветка панели приборов, подсветка вещевого ящика, переключатели на рулевом колесе 7,5 А
3. FR DOOR Электропривод стеклоподъемников передних дверей 20 А
4. RL DOOR Электропривод стеклоподъемника задней левой двери 20 А
5. RR DOOR Электропривод стеклоподъемника задней правой двери 20 А
6. SUNROOF Люк 20 А
7. CIG Прикуриватель 15 А
8. ACC Электропривод боковых зеркал заднего вида, блок управления двигателем, система “Smart Entry & Start”, система блокировки передач 7,5 А
9. MIR HTR Обогреватель боковых зеркал заднего вида, система впрыска 10 А
10. RR FOG Задние противотуманные фонари 7,5 А
11. IGN Система блокировки рулевого управления, SRS, МКПП (Multimode), система впрыска, система “Smart Entry & Start” 7,5 А
12. METER Комбинация приборов 7,5 А
13. SEAT HTR Обогреватель сидений 15 А
14. HTR-IG Кондиционер, обогреватель заднего стекла 10 А
15. WIPER Стеклоочиститель 25 А
16. RR WIPER — —
17. WASHER Омыватель лобового стекла 15 А
18. ECU-IG №1 Корректор фар, блок управления двигателем, электропривод вентилятора системы охлаждения, система блокировки передач, датчик дождя, ABS, VSC, магнитола, система впрыска, система “Smart Entry & Start” 10 А
19. ECU-IG №2 Фонари заднего хода, система зарядки, обогреватель заднего стекла, кондиционер, аварийная сигнализация, индикатор непристегнутого ремня безопасности переднего пассажира 10 А
20. OBD Система диагностики 7,5 А
21. STOP Стоп-сигналы, дополнительный стоп-сигнал, ABS, VSC, блок управления двигателем, система впрыска, МКПП (Multimode) 10 А
22. DOOR Система блокировки замков дверей 25 А
23. ACC-B Цепь предохранителей “CIG”, “АСС” 25 А
24. 4WD — —
25. FR FOG Передние противотуманные фары 15 А
26. AM-1 Система запуска, система “Smart Entry & Start”, система блокировки передач, цепь предохранителей “CIG”, “АСС” 7,5 А
