Рис. 8.22. Допуски величины зазоров крышки багажника
Осмотрите крышку багажника и проверьте, чтобы величина зазоров проемов крышки находилась в пределах допусков, обозначенных на рисунке 8.22.
ПРИМЕЧАНИЕ Величина допусков дана в мм |
Если величина зазоров отличается от указанной, отрегулируйте положение крышки багажника.
Отсоедините 11 пистонов и снимите облицовку крышки багажника.

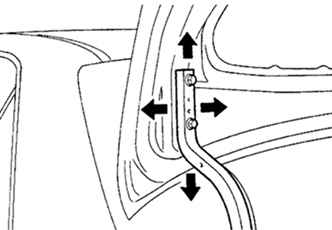

Рис. 8.23. Регулировка положения крышки багажника
Для регулировки в продольном и поперечном направлениях ослабьте болты крепления рычагов крышки багажника (рис. 8.23).
