Регулировка правой задней сдвижной двери

Инструменты:

• Ключ с наконечником Torx (звездочка)

Детали и расходники:

• Полоска капрона толщиной 3 мм
• Cкоба замка со смещёнными отверстиями на 4 мм

Примечание:

Обратил внимание, что дверь натирает кузов сзади сверху (в углу) и снизу спереди (на пороге). Поначалу трогать боялся. Два раза пытался регулировать её, но не получалось.
Мне надо было опустить заднюю часть двери где-то на 4 мм, чуть приподнять переднюю часть и подать дверь при закрытии вперёд на 3-4 мм. Опустить заднюю часть двери мне не давала скоба замка, которая закреплена на кузове. При опускании двери она не попадала в прорезь замка. При закручивании болтов скоба самоцентрируется на конусах и не опускается. Тогда я пошёл другим путём — решил сделать эту скобу сам, только сместить два этих отверстия для крепежа на требуемые 4 мм относительно стержня, за который защёлкивается замок при закрытии.

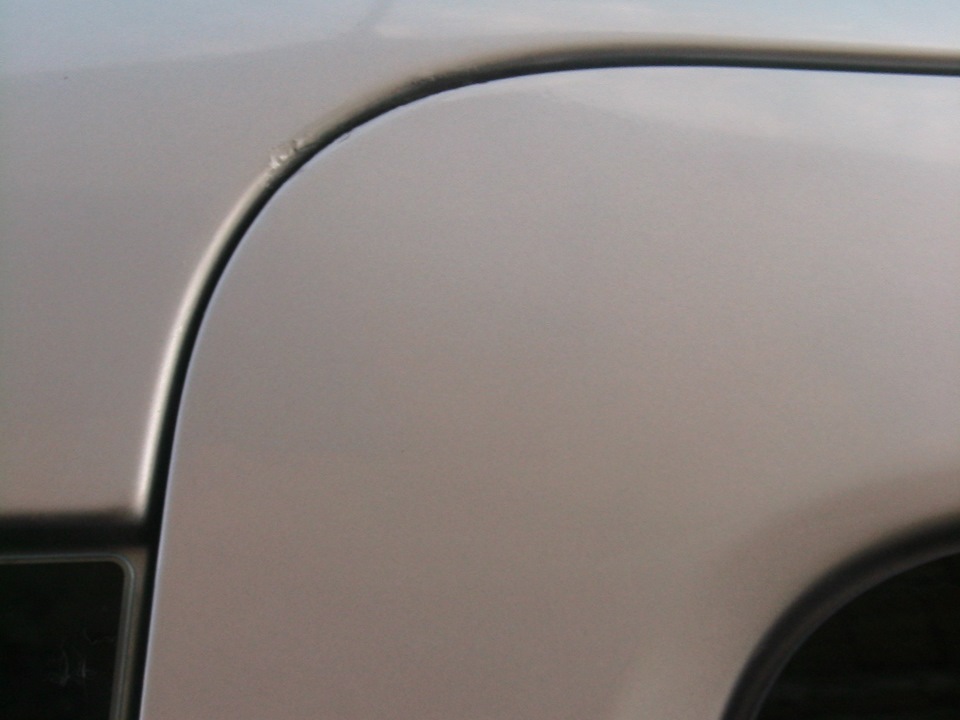

Дверь натирала сзади сверху в углу.

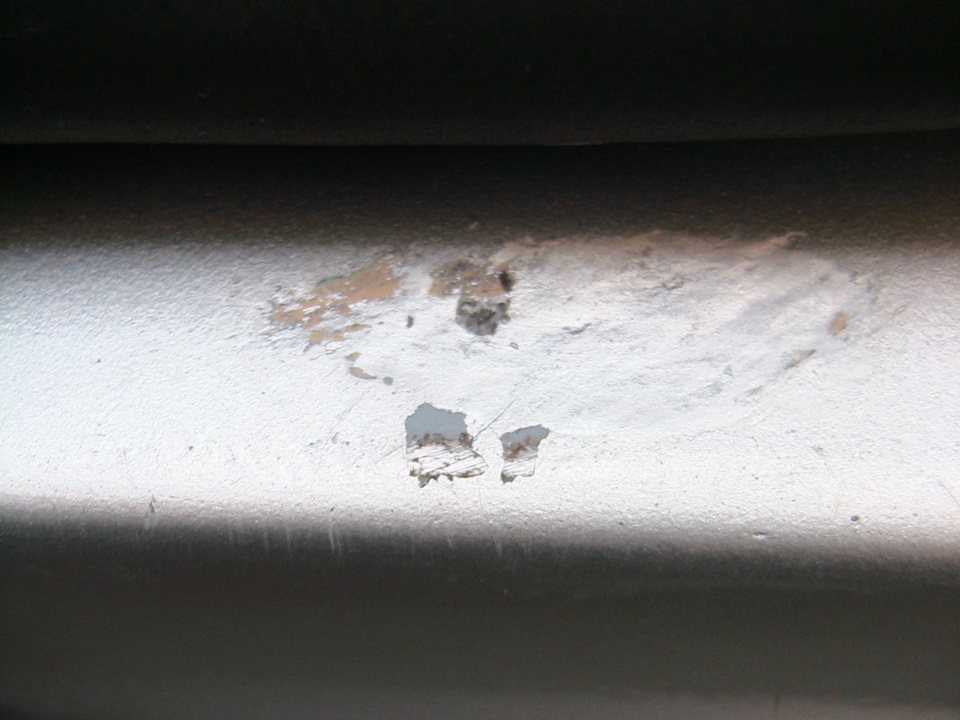

И спереди снизу на пороге.

1. Снял размеры и изготовил скобу замка. Установил новую скобу и тем самым опустил заднюю часть двери. Переднюю часть поднимал за счёт нижнего опорного кронштейна с роликом и ответных "клыков", которые закреплены на средней стойке.

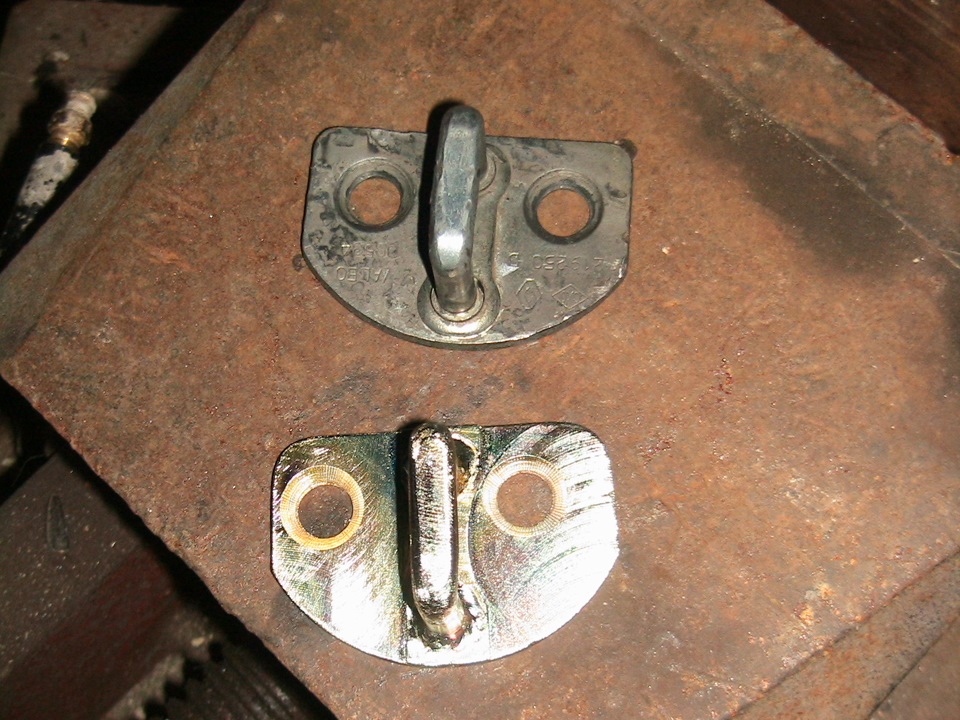

Новая скоба со смещёнными отверстиями на 4 мм.

Видно смещение крепёжных отверстий.

Примечание:

При регулировке сдвижной двери для тех, кто хочет подать её вперёд в закрытом состоянии: на этих самых "клыках" задняя часть скошенная под определённым углом и если при закрытии двери угол приёмной части (на самой двери) куда входят эти "клыки", не совпадает с углом задней части клыка, то дверь как бы подклинивает и не доходит до конца. Отсюда и щель спереди двери большая, а сзади маленькая. Мне чтобы поймать этот угол пришлось подкладывать под клыки с одной стороны полоски капрона толщиной 3 мм.

2. Установил новую скобу со смещёнными отверстиями.

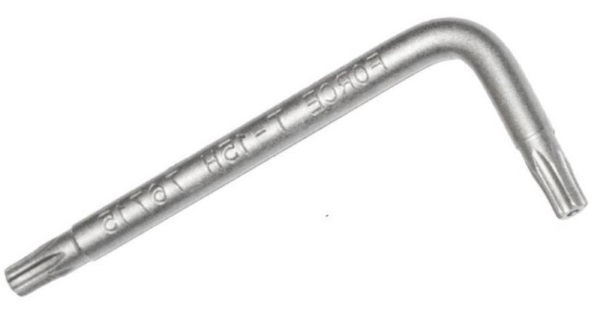

Ключ с наконечником Torx (звездочка).

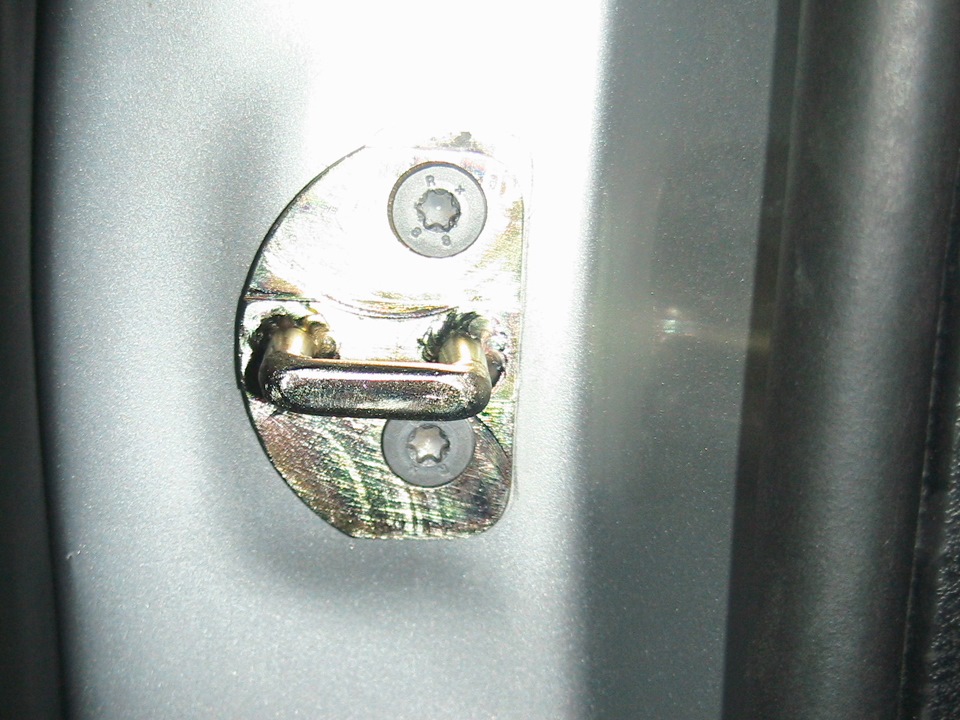

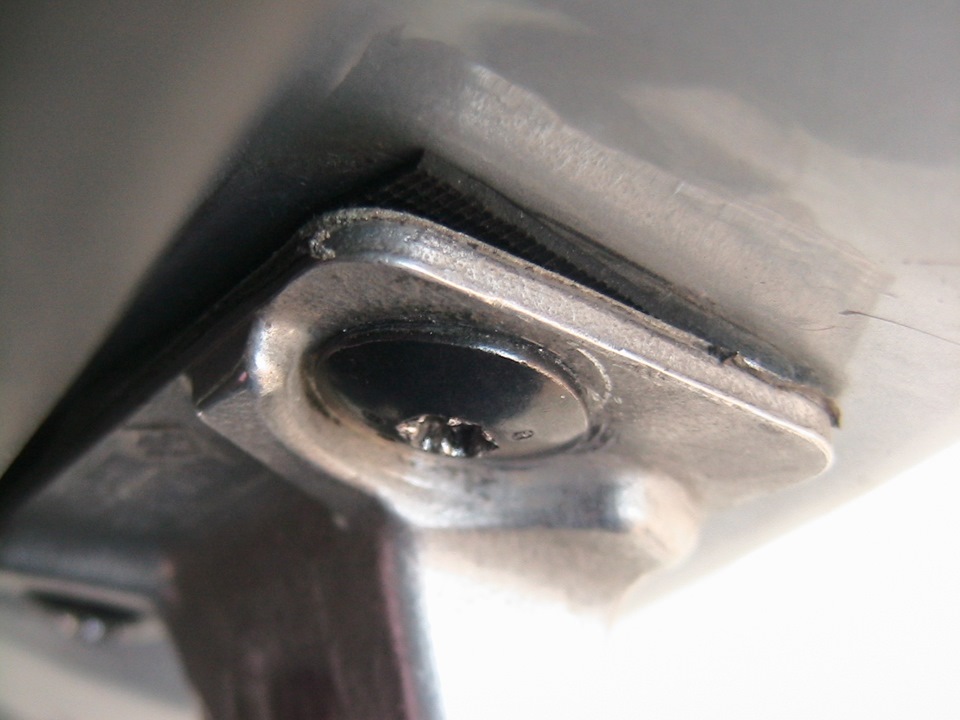

Новая скоба на кузове.

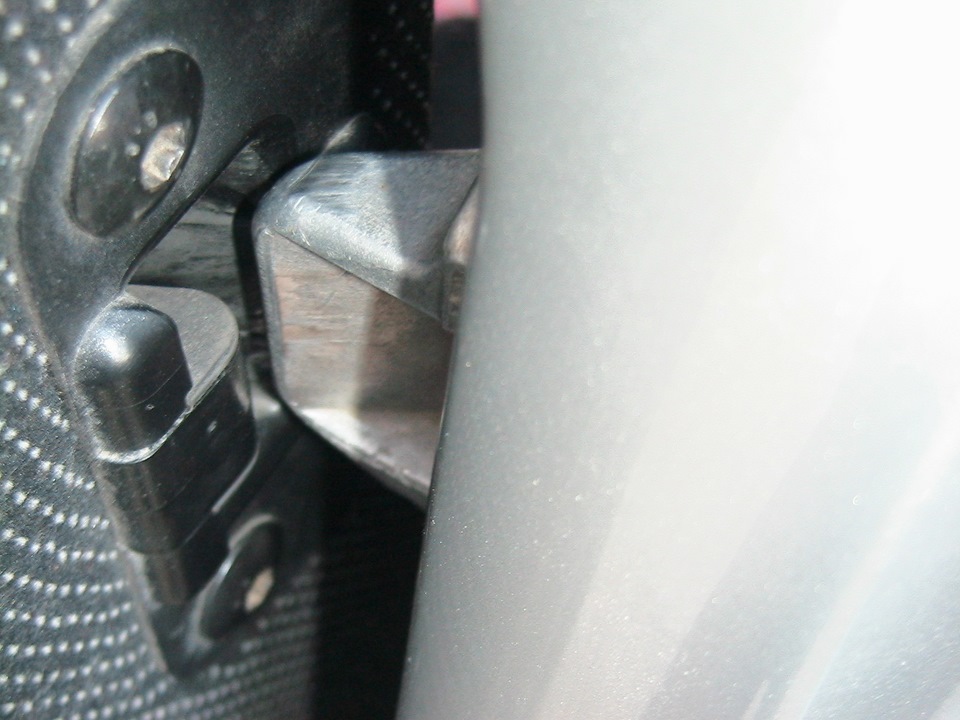

Совпадение угла приёмной части замка.

Подложенная с одной стороны полоска капрона.

3. Дверь стала закрываться раза в два легче и с первого раза и звук закрытия стал приятным. Зазоры теперь что спереди, что сзади равномерные. Дверь при закрытии нигде не трёт.

Верхний задний угол после регулировки - зазор 4 мм.

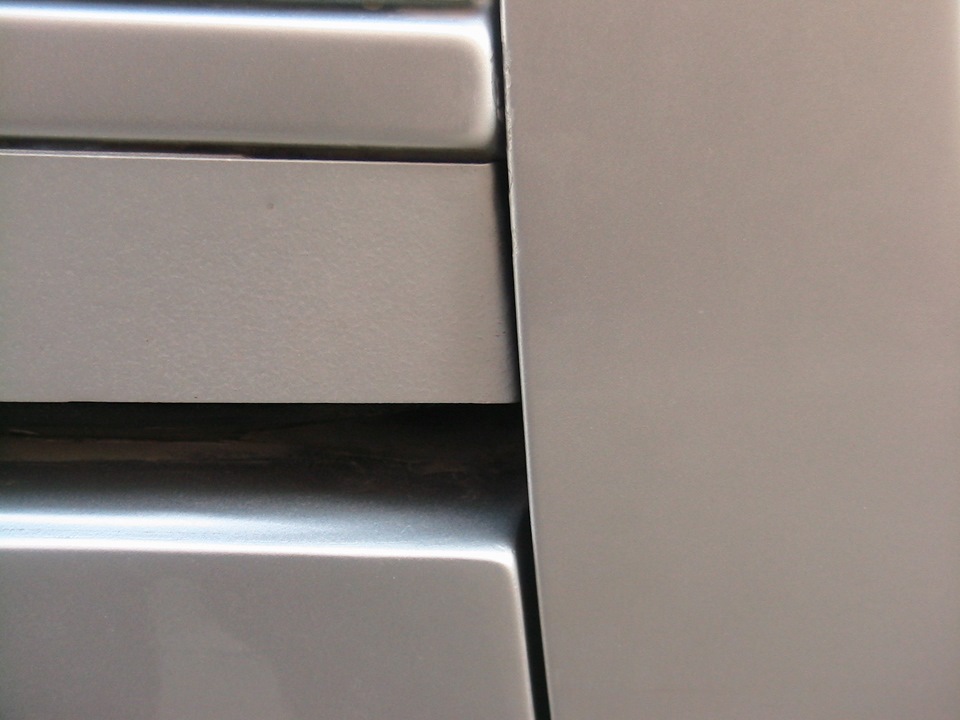

Зазор после регулировки сзади в средней части у рельсы.

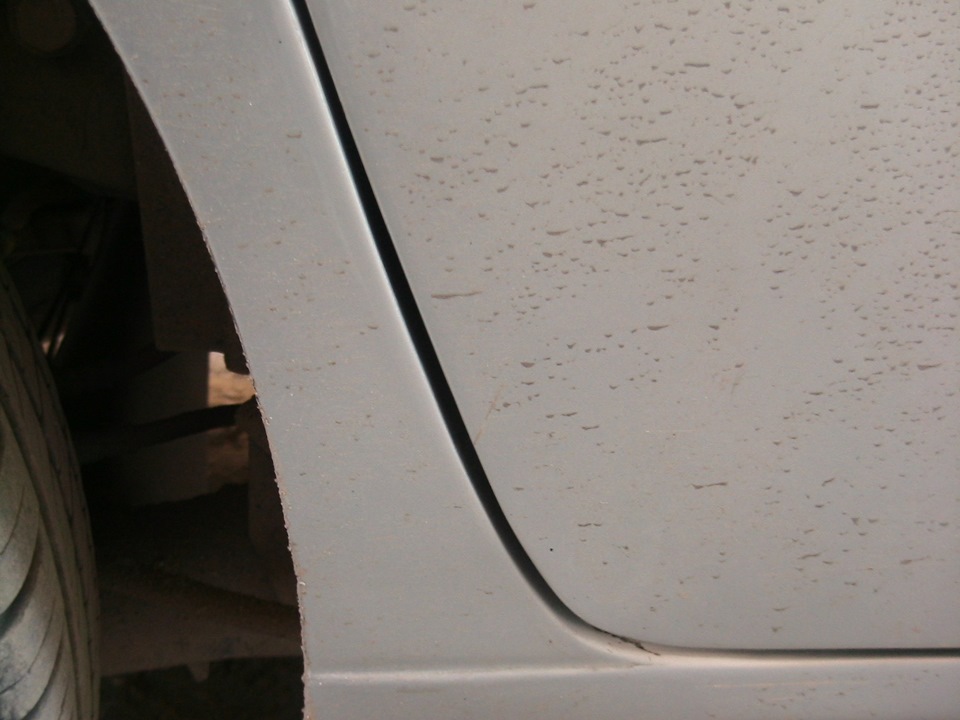

Задняя часть снизу - зазор 4 мм.

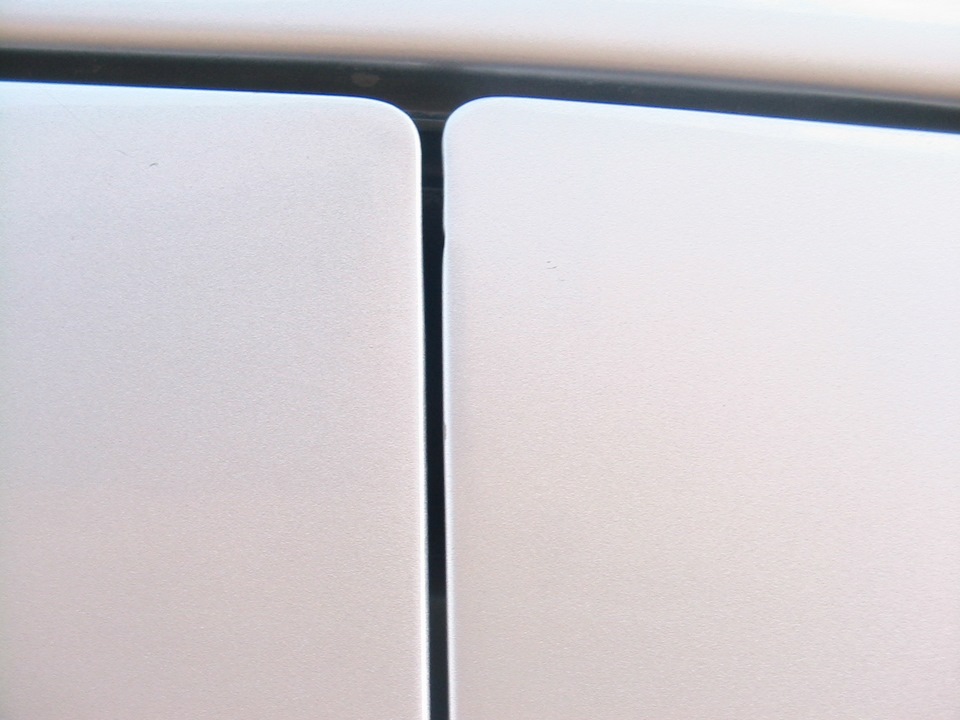

Зазор между передней и задней сдвижной дверью после регулировки - 4 мм.

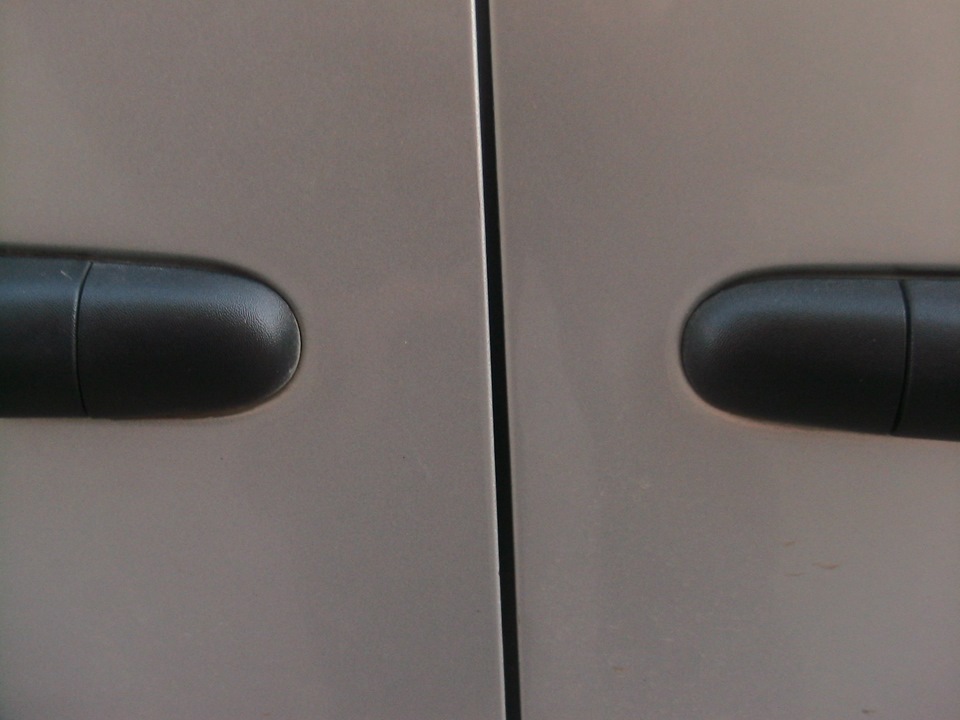

Передняя и задняя двери после регулировки - зазор те же 4 мм.

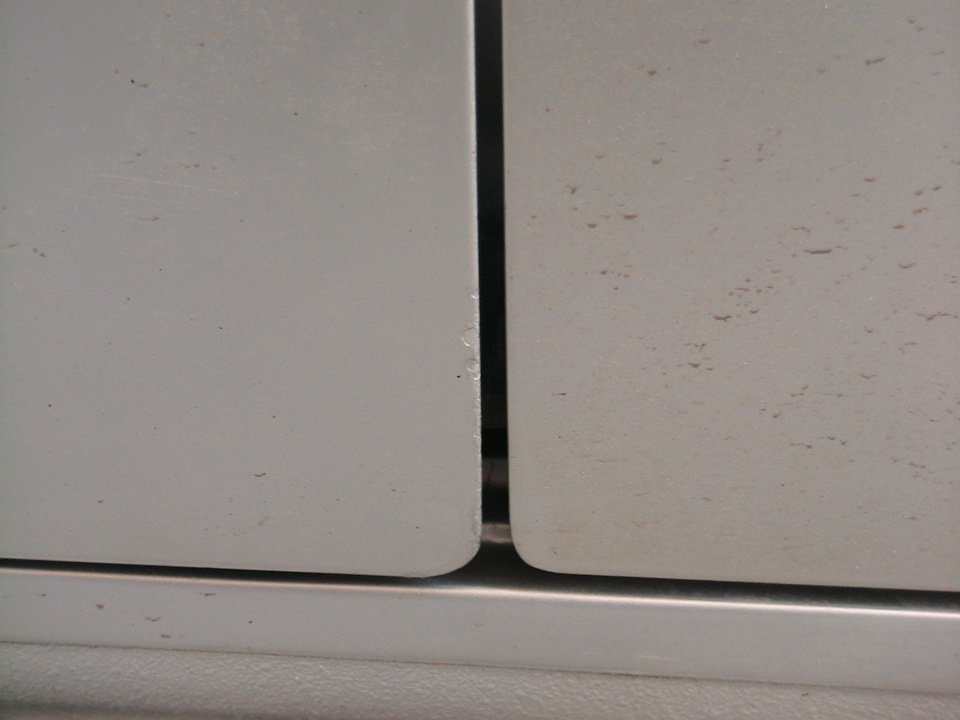

Передняя и задняя двери снизу зазор 5 мм после регулировки.

В статье не хватает:

• Качественных фото ремонта
