Регулировка привода стояночного тормоза (ручник) Hyundai Santa Fe CM 2006-2012

print share bookmark_border
0 Просмотры
5.0 Рейтинг
5 - 30 мин.
Автосервисы рядом

Инструменты:

Примечание:

Поднимите рычаг стояночного тормоза с усилием приблизительно 196 Н и подсчитайте количество щелчков. Ход рычага стояночного тормоза – 7 щелчков.

Если величина хода рычага стояночного тормоза (количество щелчков) не соответствует номинальному значению, отрегулируйте ход рычага вращением регулировочной гайки на уравнителе троса привода стояночного тормоза.

1. Откройте подлокотник.

Открыть подлокотник на Hyundai Santa Fe CM 2006-2012

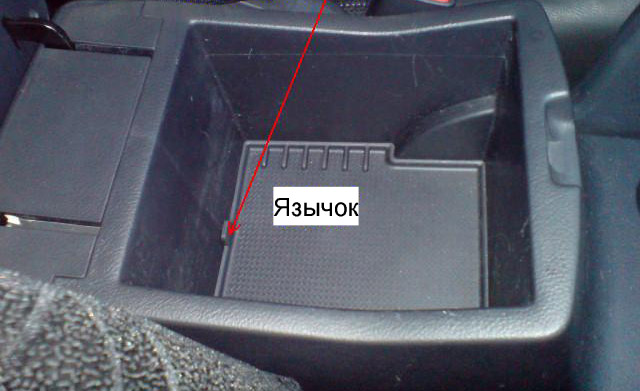

2. Потяните за язычок и изклеките из подлокотника резиновый коврик.

Коврик в подлокотнике на Hyundai Santa Fe CM 2006-2012

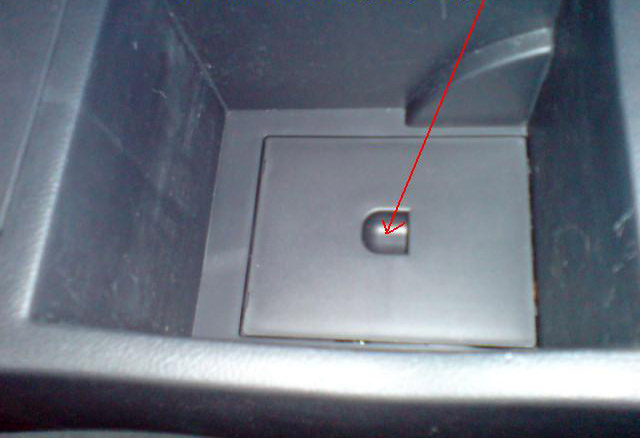

3. Снимите нижнюю пластиковую крышку подлокотника.

Пластиковая крышка подлокотника на Hyundai Santa Fe CM 2006-2012

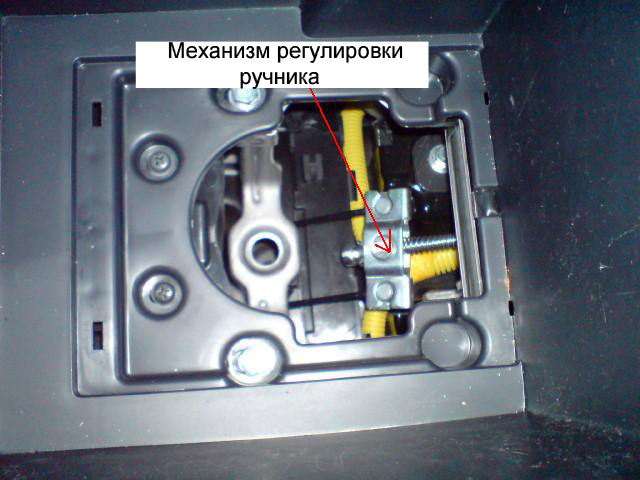

Регулировка ручника на Hyundai Santa Fe CM 2006-2012

4. Снимите машину с ручника и установите ее на передачу.

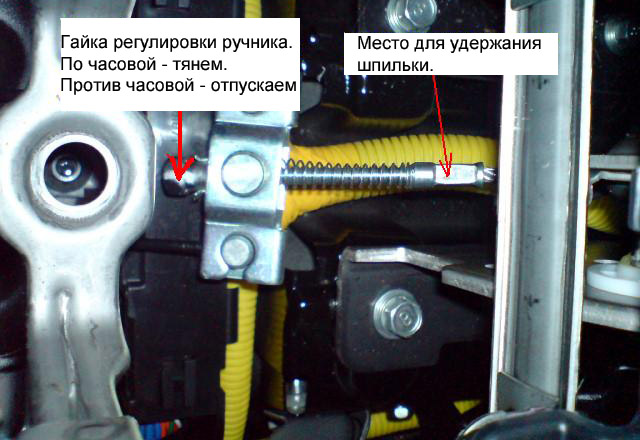

5. Отрегулируйте привод стояночного тормоза удерживая шпильку ключом.

Регулировка ручника на Hyundai Santa Fe Cm 2006-2012



Поднимите рычаг стояночного тормоза с усилием приблизительно 196 Н и подсчитайте количество щелчков. Ход рычага стояночного тормоза – 7 щелчков.

Педаль в сборе с кронштейном

Если величина хода рычага стояночного тормоза (количество щелчков) не соответствует номинальному значению, отрегулируйте ход рычага вращением регулировочной гайки на уравнителе троса привода стояночного тормоза. Контрольная лампа тормозной системы гаснет при полностью опущенном рычаге стояночного тормоза и загорается при поднятии рычага на один зубец храповика (щелчок). Если работа контрольной лампы отличается от указанной, замените лампу.

Регулировочная гайка

После регулировки проверьте отсутствие прихватывания задних тормозов при полностью опущенном рычаге стояночного тормоза.

Источник: http://14ya.ru/hyundai/hyundai-santa-fe-hendaj-santa-fe/63238-6-1-12-proverka-i-regulirovka-hoda-rychaga.html
