Регулировка света фар ГАЗ-31105 2004 - 2009

Инструменты:

• Отвертка плоская средняя
• Шестигранный ключ 6 мм

Рис. 1. Разметка экрана для регулировки фар

1. Разметьте экран, как показано на рис. 1. При этом линию центров фар M наносите на экране на расстоянии h, равном высоте расположения центров фар над уровнем пола. Расстояние h необходимо измерять на снаряженном, но ненагруженном автомобиле.

2. Проверьте и при необходимости доведите до нормы давление в шинах.

3. Установите автомобиль на горизонтальную площадку перпендикулярно экрану на расстоянии 5 м. При этом продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Для точной регулировки света фар на автомобиле ГАЗ 31105 можно посадить помощника на место водителя и несколько раз качнуть автомобиль для самоустановки подвесок.

4. Установите рукоятку корректора фар, расположенную на панели приборов, в положении "0".

5. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

6. Отрегулируйте винтами 1 (в вертикальной плоскости) и 2 ( в горизонтальной плоскости) ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен на экране не соответствует рис. 1.

Примечание:

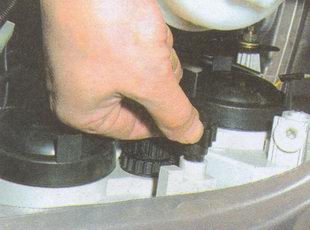

Винт 1 приводится во вращение угловой шестеренчатой передачей.

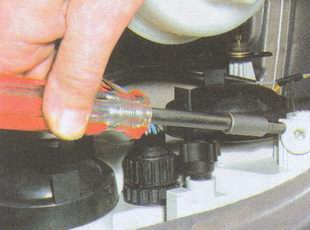

Ведущую шестерню передачи вращайте отверткой.

Вращая второй регулировочный винт шестигранником «на 6», совмещаем горизонтальную границу пучка света фары с нижней линией на экране.

Показана левая фара, регулировочные винты правой фары расположены симметрично.

7. Фары считаются отрегулированными тогда, когда верхние границы левых частей световых пятен совпадают с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.
