Инструменты:
- Насадка на вороток
- Щуп плоский
- Специальный инструмент 09248-05410 (А)
- Специальный инструмент 09248-05420 (В)

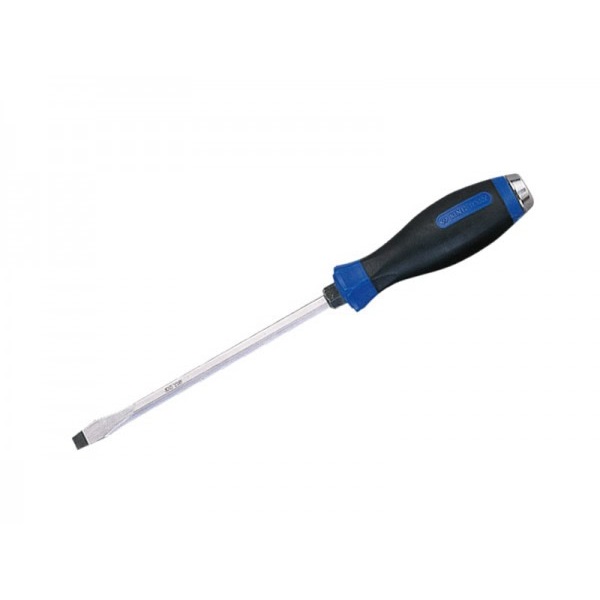

- Отвертка плоская малая

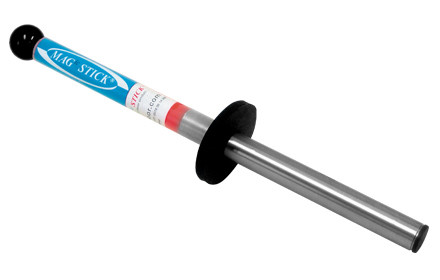

- Магнитный стержень
- Микрометр

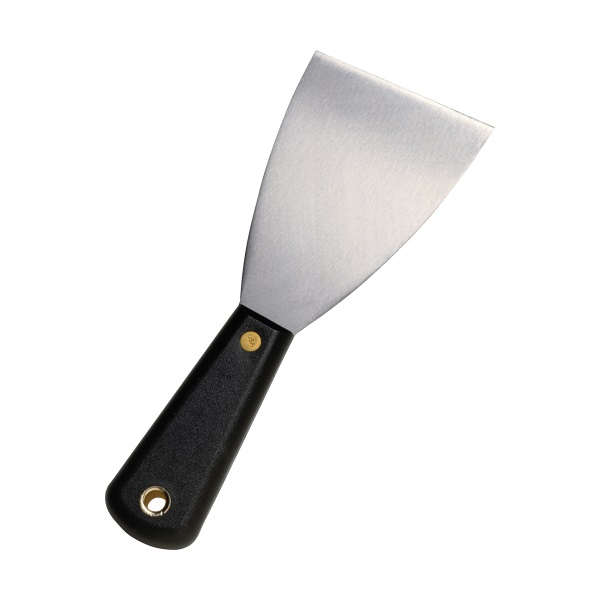

- Шпатель металлический
- Свечной ключ
- Гаечный ключ торцевой Т-образный 5 мм
- Гаечный ключ торцевой Т-образный 8 мм
Детали и расходники:

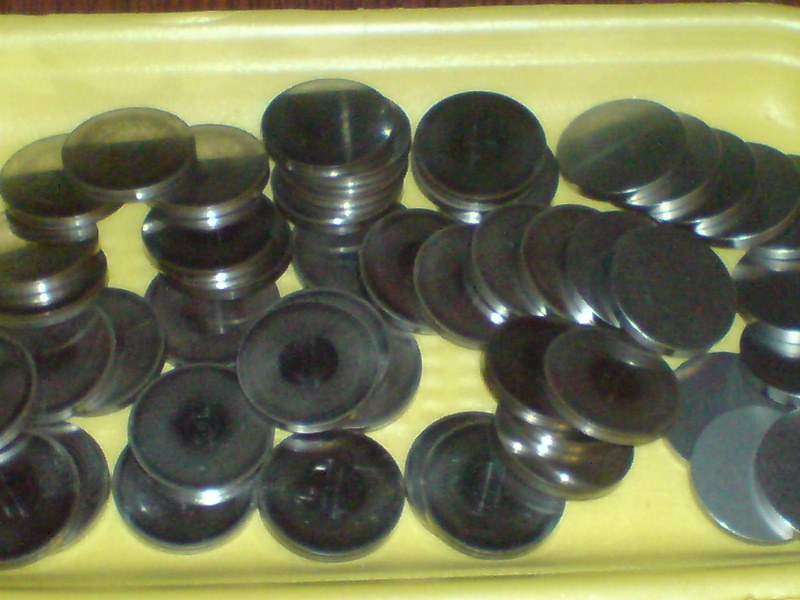

- Регулировочные шайбы

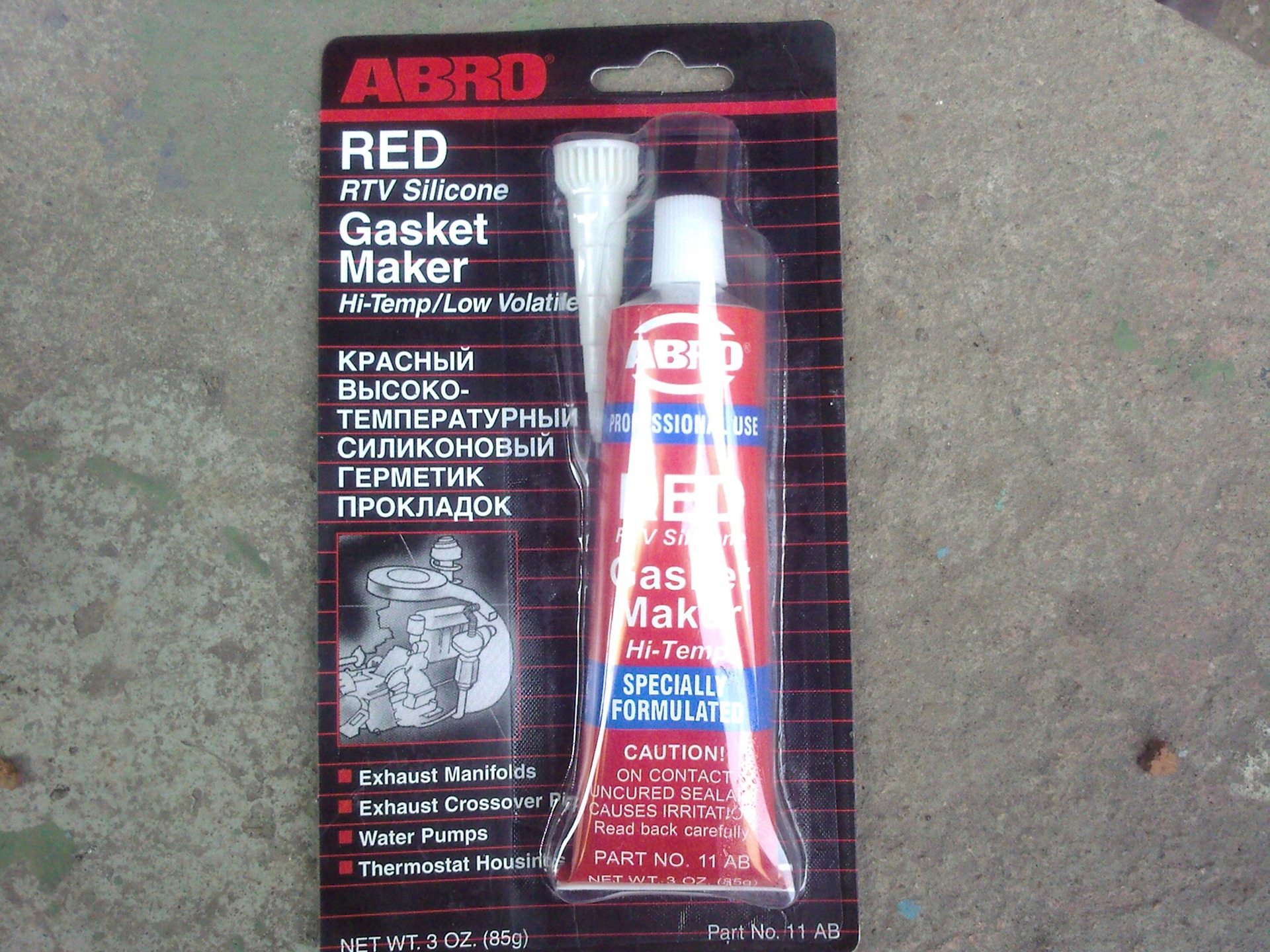

- Высокотемператруный герметик
Примечание:
Если проверка тепловых зазоров показала несоответствие параметров, отрегулируйте тепловой зазор в клапанах.
1. Для этого снимите регулировочную шайбу.
2. Проверните распределительный вал так, чтобы вершина кулачка была направлена вверх.
Правильное расположение толкателя клапана
Примечание:

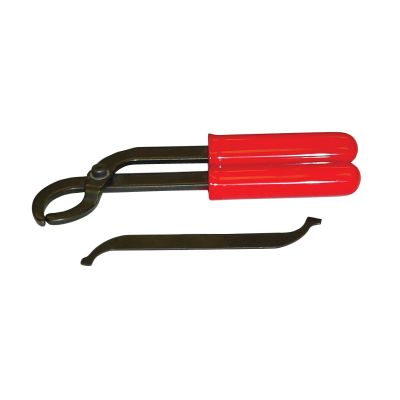

Применяйте специальный инструмент 09248-05410 (А) и 09248-05420 (В).

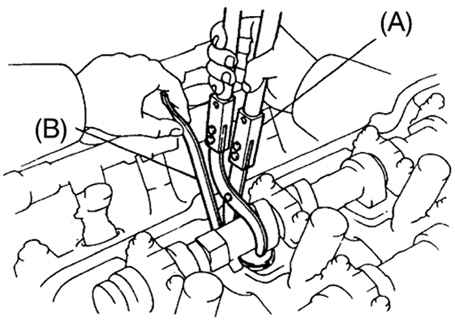

3. Используя специальный инструмент (А), прижмите толкатель и разместите специальный инструмент (В) между распределительным валом и толкателем. Снимите специальный инструмент (А). Вставляйте специальный инструмент (В) под небольшим углом и следите за тем, чтобы маркировки на специальном инструменте располагались, как показано на рисунке.

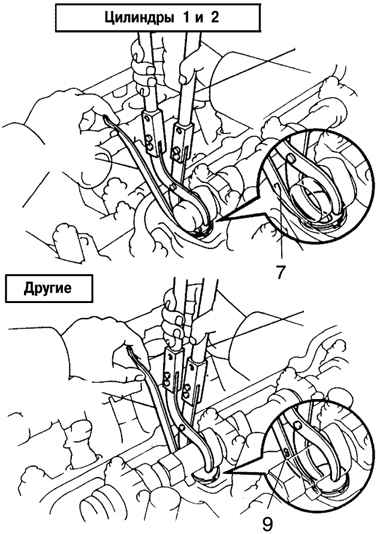

Использование специальных инструментов при регулировке тепловых зазоров в клапанах
Примечание:
Если специальный инструмент (В) вставлен слишком глубоко, регулировочная шайба может заклинить его. Для предотвращения этого вставляйте его со стороны впускных клапанов под небольшим углом.
4. Снимите регулировочную шайбу с помощью маленькой отвертки и магнитного стержня.

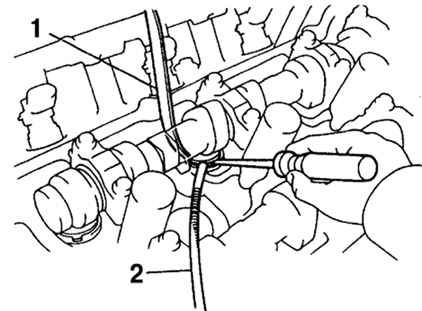

Снятие регулировочной шайбы:
1 – специальный инструмент (В);
2 – магнитный стержень.

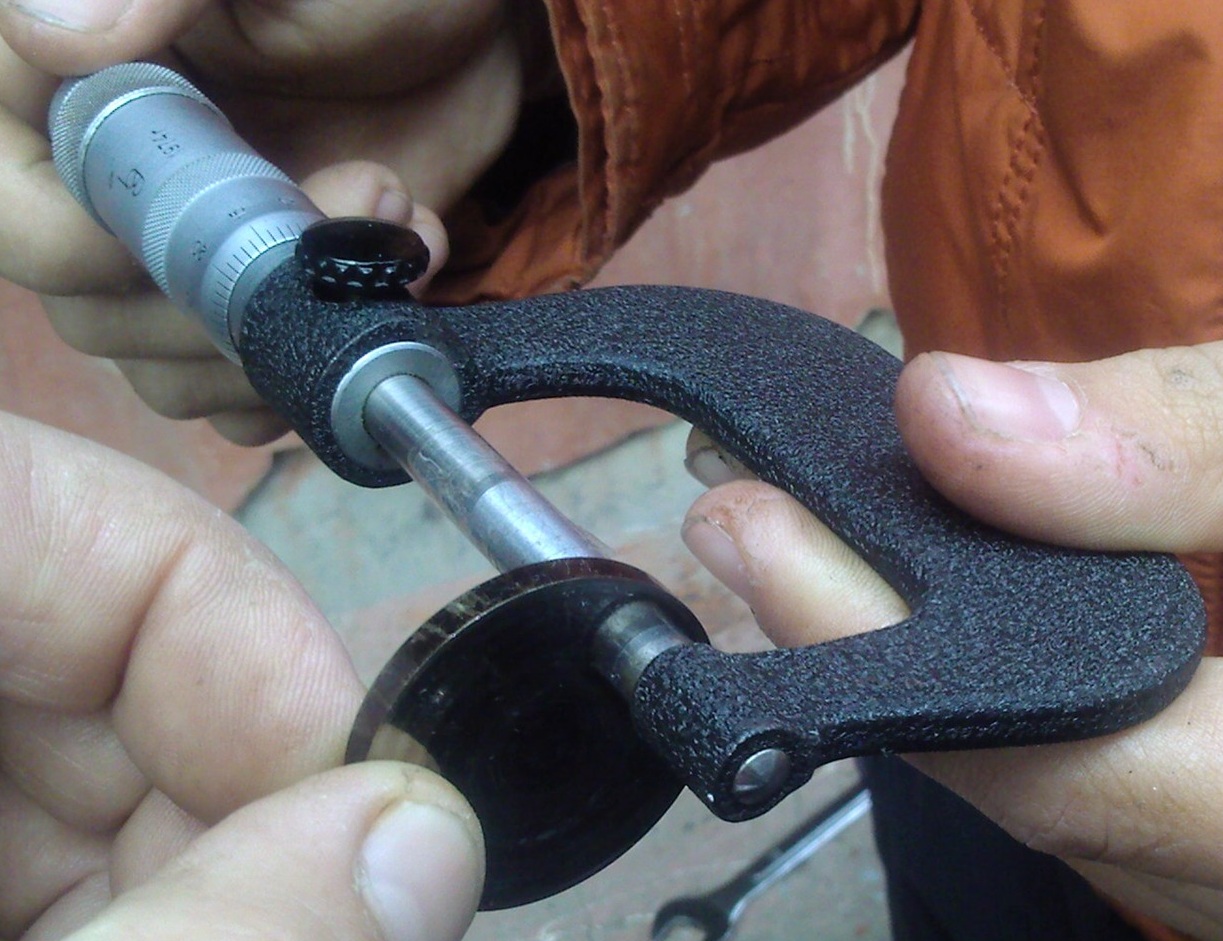

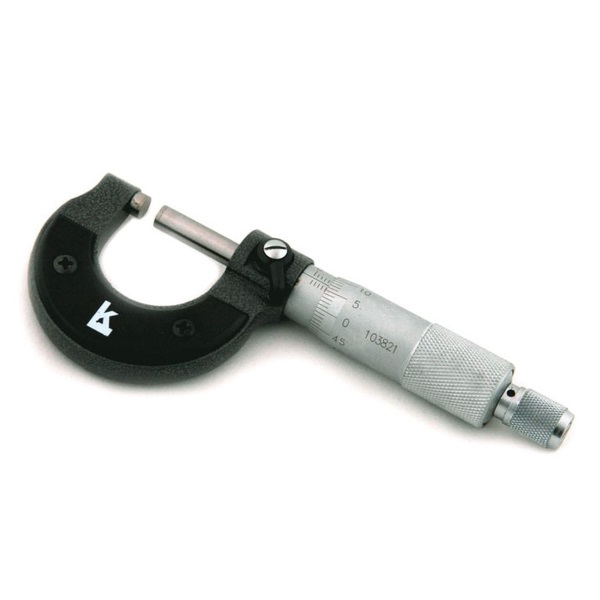

5. Используя микрометр, измерьте толщину снятой регулировочной шайбы и определите размер новой регулировочной шайбы.
Измерение толщины регулировочной шайбы
6. Вычислите толщину новой регулировочной шайбы так, чтобы тепловой зазор в клапанах находился в пределах указанных значений:
- толщина снятой регулировочной шайбы – Т;
- измеренный тепловой зазор клапанах – А;
- толщина новой регулировочной шайбы – N.
1MZ-FE:
- впускной – N = Т + (А – 0,2 мм);
- выпускной – N = Т + (А – 0,3 мм).
7. Подберите новую регулировочную шайбу с толщиной, макимально приближенной к расчетному значению.
8. Установите новую регулировочную шайбу в толкатель так, чтобы выбитый номер на шайбе был обращен вниз.
9. Используя специальный инструмент (А), прижмите толкатель и снимите специальный инструмент (В).
Установка регулировочной шайбы
10. Еще раз проверьте зазор в приводе клапанов.

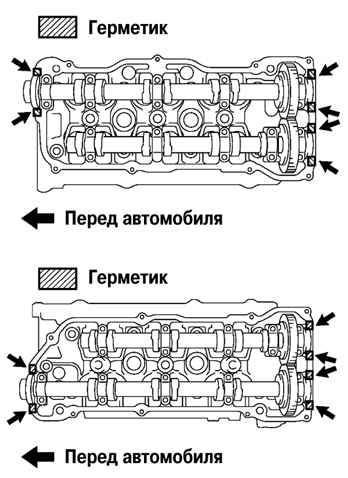

11. Удалите старый уплотнительный материал и нанесите герметик на головку блока цилиндров, в местах, показанных на рисунке.
Места нанесения герметика
Примечание:
Дальнейшая сборка двигателя в последовательности обратной снятию крышки головки блока цилиндров и верхней части впускного коллектора.
12. Установите крышки головок блока цилиндров.

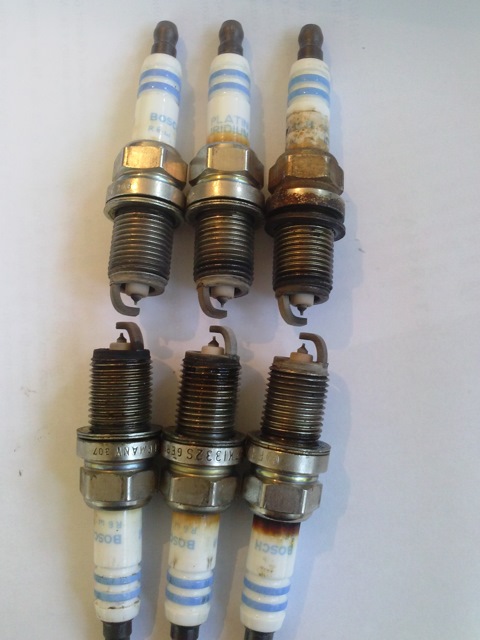

13. Установите и заверните свечи зажигания.
14. Установите катушки зажигания.

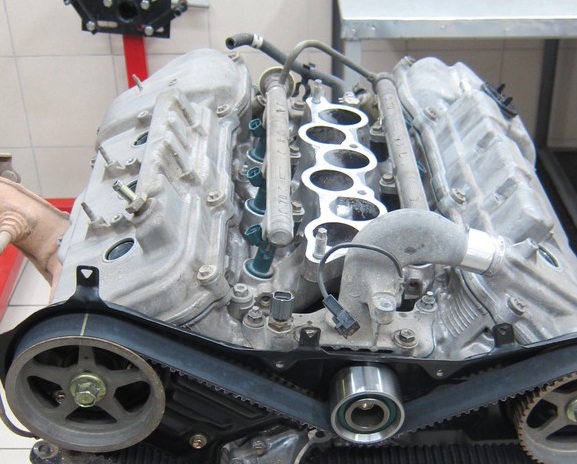

15. Установите верхнюю часть впускного коллектора в сборе.
16. Установите защитную крышку.
В статье не хватает:
- Качественных фото ремонта
Источник: http://carmanz.com/toyota/camry-2001-2006/231062-tc2001442.html
