Инструмент:
- Гаечный ключ рожковый 10 мм
- Отвертка крестовая средняя
- Отвертка плоская средняя
- Отвертка плоская большая
- Набор плоских щупов
- Микрометр
- Приспособление для регулировки клапанов
- Фиксатор толкателей клапанов
- Пинцет
Детали и расходники:
- Уплотнительная прокладка крышки головки блока цилиндров
- Регулировочные шайбы
Примечание:
Замер и регулировку зазоров проводим на холодном двигателе.

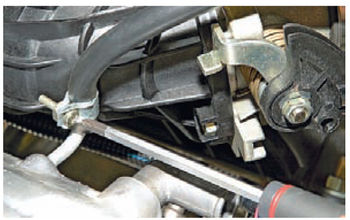

1. Снимаем экран двигателя. Отсоединяем трос привода дроссельной заслонки от сектора дроссельного узла. Отвернув три гайки крепления, снимаем кронштейн троса привода дроссельной заслонки и отводим кронштейн с тросом в сторону.

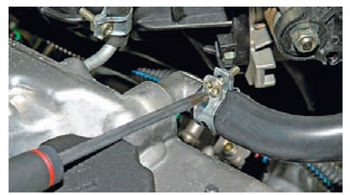

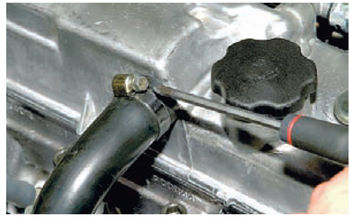

2. Крестообразной отверткой ослабляем затяжку хомута нижнего шланга вентиляции картера и снимаем шланг с патрубка крышки головки блока цилиндров.
3. Крестообразной отверткой ослабляем затяжку хомута шланга вентиляции картера (основной контур) и снимаем шланг с патрубка крышки головки блока цилиндров.
4. Крестообразной отверткой ослабляем затяжку хомута шланга вентиляции картера (контур холостого хода) и отсоединяем шланг от патрубка крышки головки блока цилиндров.

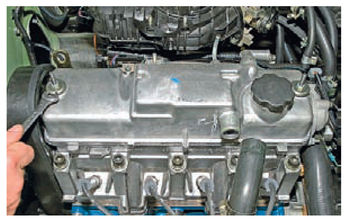

5. Ключом «на 10» отворачиваем две гайки крепления крышки головки блока цилиндров и снимаем шайбы.

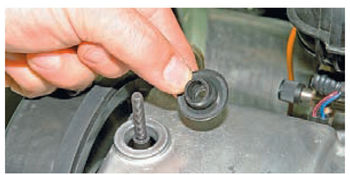

6. Снимаем две резиновые втулки.

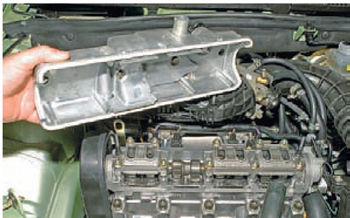

7. Снимаем крышку головки блока цилиндров. Снимаем переднюю крышку ремня привода ГРМ.

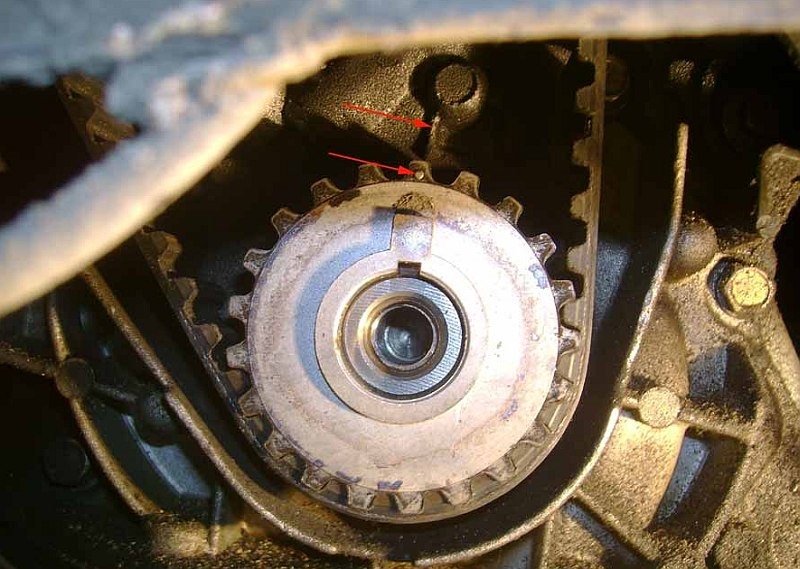

8. Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ.

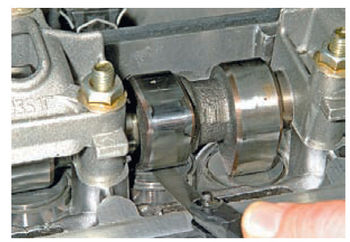

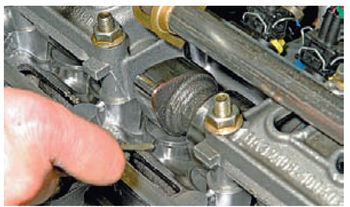

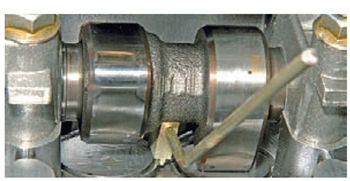

9. Затем поворачиваем коленчатый вал по часовой стрелке еще на 40-50° (2,5-3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры у первого и третьего кулачков распределительного вала.

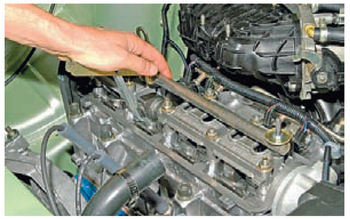

10. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм. Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

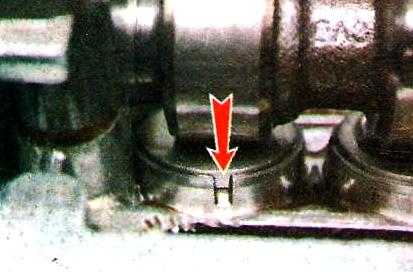

11. Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).
12. Вводим "клык" приспособления между кулачком и толкателем.

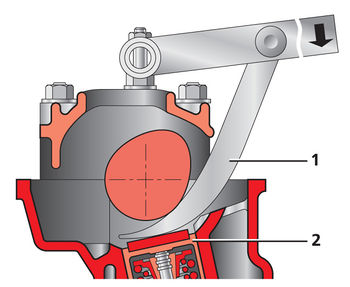

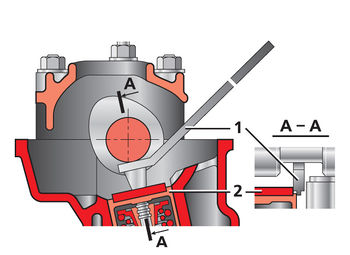

Схема установки приспособления:
1 - приспособление;
2 - толкатель.

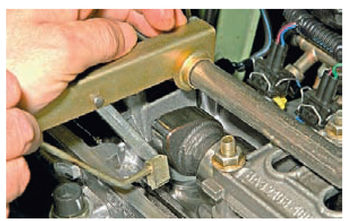

13. Нажимая вниз на рычаг приспособления, утапливаем "клыком" толкатель.
14. Устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении. Переводим рычаг приспособления в верхнее положение.
Фиксирование толкателей клапанов при замене регулировочной шайбы:
1 - фиксатор;
2 - регулировочная шайба.

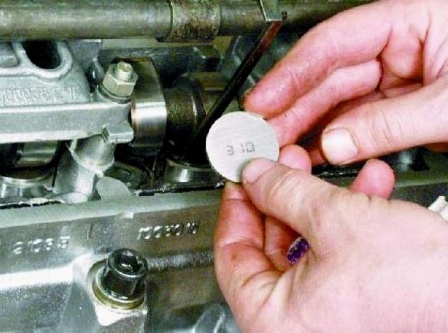

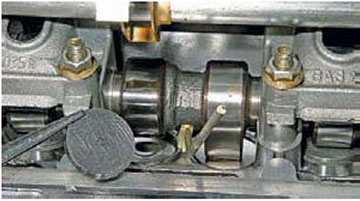

15. Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу.
16. При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками. Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу.
17. Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

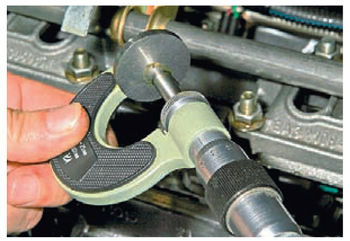

18. Для этого микрометром измеряем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле:
Н = В+(А-С), мм
где:
«А» — замеренный зазор;
«В» — толщина извлеченной шайбы;
«С» — номинальный зазор;
«Н» — толщина новой шайбы.

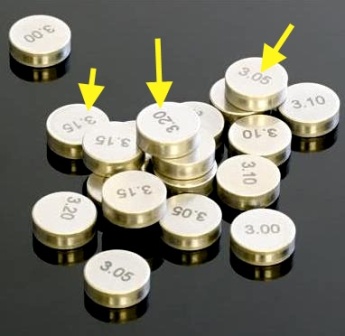

19. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор.
20. Еще раз проверяем зазор. При правильной регулировке, щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице.

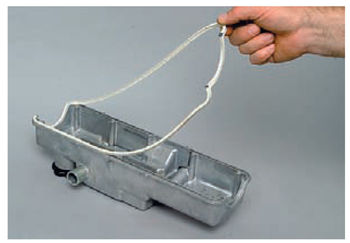

21. Сборку двигателя проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров заменяем ее уплотнительную прокладку новой.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
