Регулировка зазоров в приводе клапанов Ford Focus 3

ПРИМЕЧАНИЕ
Работа показана на примере двигателя 1,6 л Duratec Ti-VCT. На двигателе 2,0 л Duratec Ti-VCT работа выполняется аналогично.
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном - полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 'С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет 0,170,23 мм, для выпускного - 0,31-0,37 мм.

Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.
Относительно привода газораспределительного механизма клапаны, расположенные справа, - выпускные, слева - впускные. Работа по регулировке зазоров в приводе клапанов всех двигателей одинакова.
Вам потребуются: ключи «на 8», «на 10», «на 12», «на 13», «на 16», «на 18», «на 19», TORX Е11, динамометрический ключ, специальные приспособления для блокировки распределительных и коленчатого валов, а также натяжного ролика ремня привода газораспределительного механизма, отвертка с плоским лезвием, набор плоских щупов.
1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия.

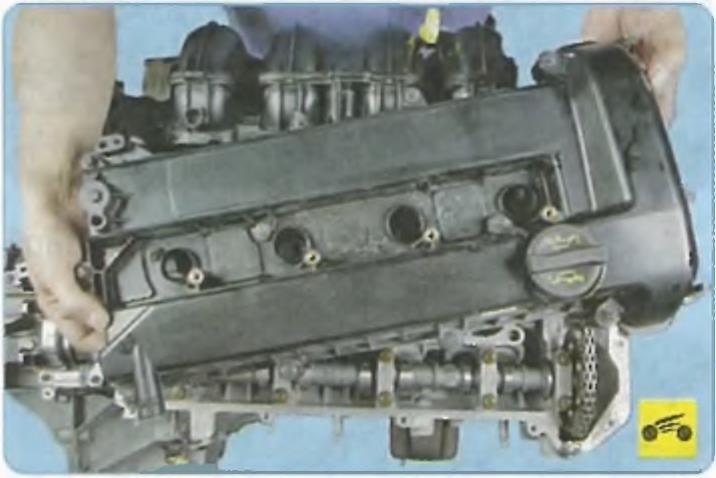

2. Снимите крышку головки блока цилиндров.

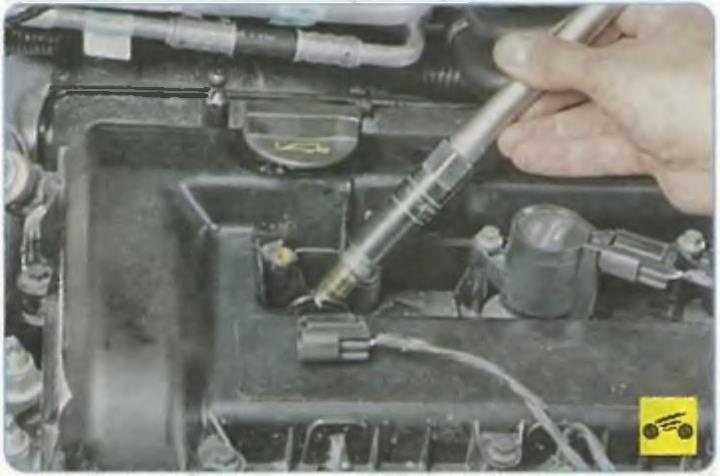

3. Выверните и извлеките свечи зажигания.

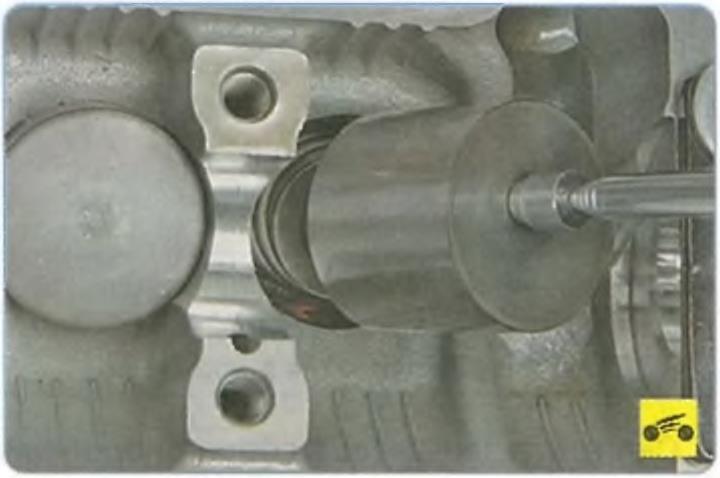

4. Измерьте щупом зазор между кулачками обоих распределительных валов и толкателями клапанов. Запишите измеренные зазоры.
5. Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180‘, измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров: 1-3-4-2. Необходимо заменить толкатели тех клапанов, зазоры в приводе которых отличаются от номинальных. После измерения всех зазоров установите поршень 1-го цилиндра в положение такта сжатия.

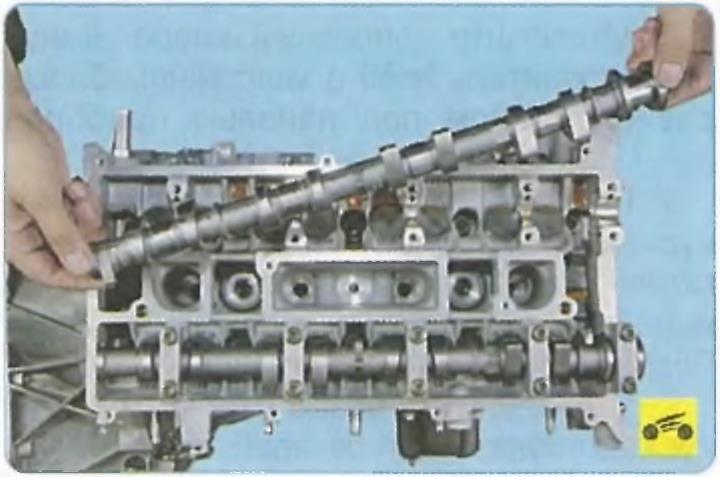

6. Снимите распределительные валы.

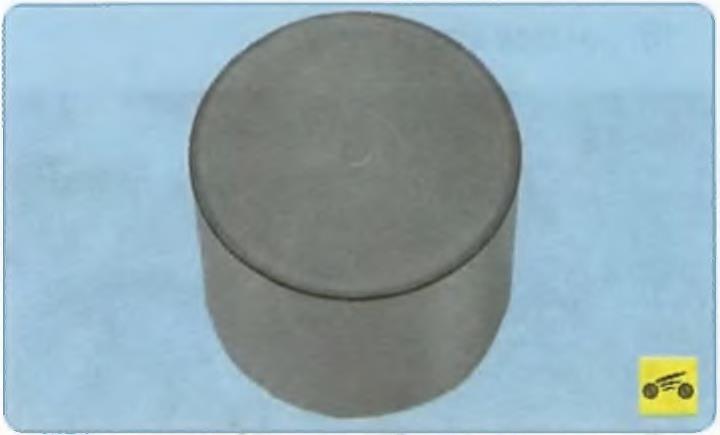

7. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется регулировка зазора, и запишите его толщину (она указана на его обратной стороне).
ПРИМЕЧАНИЕ

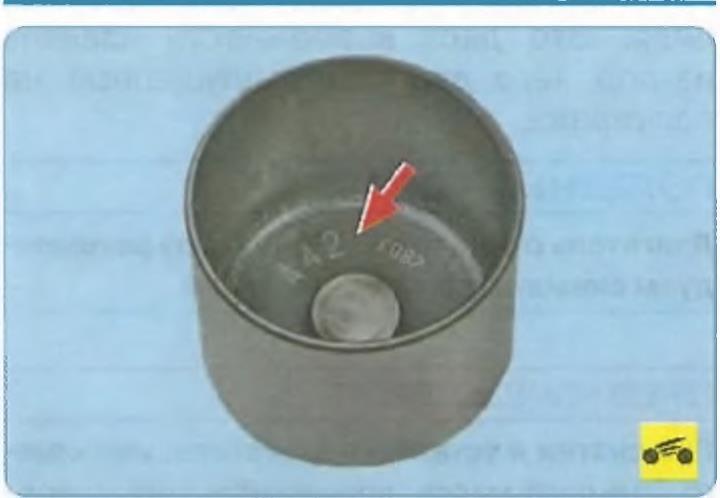

Число, нанесенное на внутреннюю поверхность толкателя клапана, - это толщина толкателя. Однако нанесены только три цифры после запятой (например, «650» означает толщину толкателя 3,650 мм).
8. Рассчитайте толщину нового толкателя по формуле (все значения в мм):
Н = В + А - С,
где А - значение измеренного зазора; В - толщина старого толкателя; С - номинальный зазор; Н - толщина нового толкателя.
9. Установите новый толкатель на место.
10. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.
11. Установите распределительные валы, но привод газораспределительного механизма пока не устанавливайте.
ПРИМЕЧАНИЕ
Проверните колетатый вал на 90' против ча - совой стрелки, чтобы все поршни установились в среднее положение.
12. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пп. 7-10).
13. Если все зазоры соответствуют номинальным значениям, установите привод газораспределительного механизма и все снятые детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
