Регулировка зазоров в приводе клапанов Opel Astra H

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном - полностью закрываться.

Зазор измеряют щупом на холодном (при температуре +20 °С) или прогретом двигателе (при рабочей температуре) между кулачками распределительных валов (кулачок должен быть направлен от толкателя) и регулировочной шайбой толкателя клапана.

Для холодного двигателя автомобиля Opel Astra номинальный зазор на впускном распределительном валу составляет (0,25±0,04) мм, на выпускном валу - (0,31±0,04) мм.

Вам потребуются: набор щупов, микрометр.

1. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия). При этом кулачки впускных клапанов 2-го цилиндра и выпускных клапанов 3-го цилиндра должны быть направлены вверх и расположены симметрично под небольшим углом внутрь (к центру головки блока).

3. Измерьте набором щупов зазоры.

Если зазоры не соответствуют норме, определите с помощью щупов действительный зазор и запишите полученные значения. Аналогично измерьте зазоры в остальных клапанах. Для этого выполните следующее:

Если зазоры в приводе клапанов не соответствуют норме, отрегулируйте зазоры. Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. Для регулировки зазоров в приводе клапанов снимите распределительные валы.

4. Снимите толкатели клапанов.

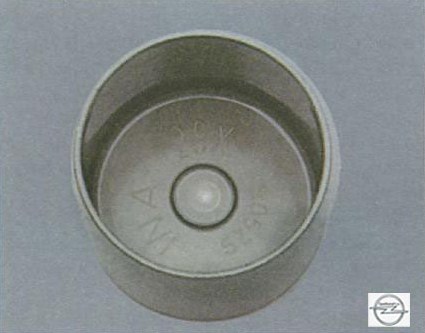

5. На внутреннюю сторону толкателя нанесен регулировочный размер, которому соответствует толкатель.

6. Рассчитайте размер (все значения в мм) регулировочного толкателя N по формуле

N = Т + А - S,

где Т - размер снятого толкателя;

А - измеренный зазор в клапане;

S - номинальное значение зазора.

7. Установите толкатели клапанов, рассчитанные по формуле, и все снятые детали в порядке, обратном снятию, проверьте зазоры. При необходимости повторите операции, указанные выше.
