Инструменты:
- Набор плоских щупов
- Съемник шайб
- Микрометр
- Гаечный ключ рожковый - 10 мм
- Гаечный ключ рожковый - 17 мм
- Насадка на вороток - 10 мм
- Насадка на вороток - 13 мм
- Насадка на вороток - 17 мм
- Вороток под торцевую насадку
- Отвертка плоская малая
Детали и расходники:
- Шайбы
Примечания:
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном - полностью закрываться.
Зазор измеряют щупом на холодном (при температуре + 20 град.) или прогретом двигателе (при рабочей температуре) между кулачками распределительных валов (кулачок должен быть направлен от толкателя) и регулировочной шайбой толкателя клапана.
Номинальный зазор для холодного двигателя на впускном распределительном валу составляет 0,25-0,33 мм, на выпускном валу - 0,32-0,40 мм.
Номинальный зазор для горячего двигателя на впускном распределительном валу составляет 0,304-0,416 мм, на выпускном валу - 0,348-0,472 мм.

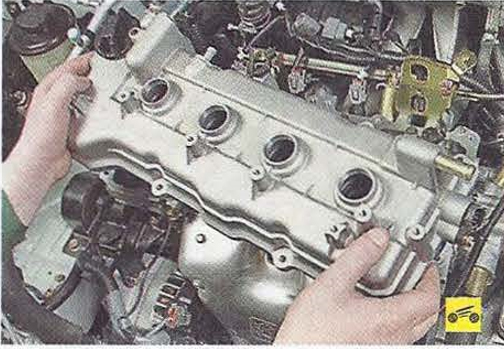

1. Снимите крышку головки блока цилиндров.
2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия. Более подробно здесь.

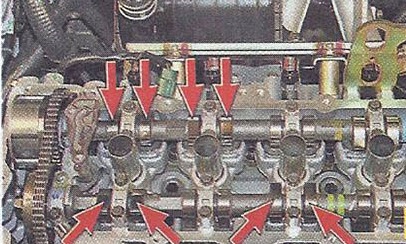

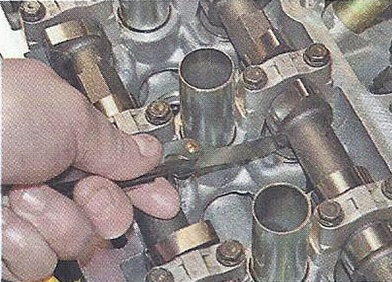

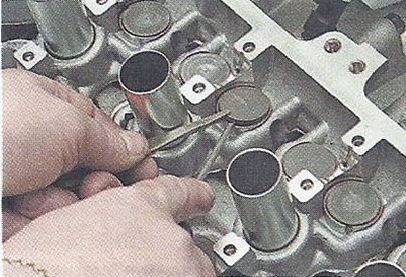

3. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей.
Примечания:
В данном случае это впускные клапаны 1-го и 2 - го цилиндров и выпускные клапаны 1-го и 3-го цилиндров. Запишите измеренные значения зазоров.
4. Проверните коленчатый вал на 360 град. (в ВМТ такта сжатия 4-го цилиндра) и измерьте зазоры в приводе остальных клапанов.
5. Если зазоры в приводе клапанов отклоняются от нормы, снимите шайбы и рассчитайте их толщину по формулам, приведенным ниже. Для снятия шайб воспользуйтесь специальным приспособлением или снимите распределительные валы.
Примечания:
Формулы для рассчёта толщины шайбы:
1 - Для впускных клапанов N = R +(М - 0,37);
2 - Для выпускных клапанов N = R +(М - 0,40),
где N - толщина новой шайбы, мм; R - толщина снятой шайбы, мм; М -измеренный - клапанный зазор, мм.

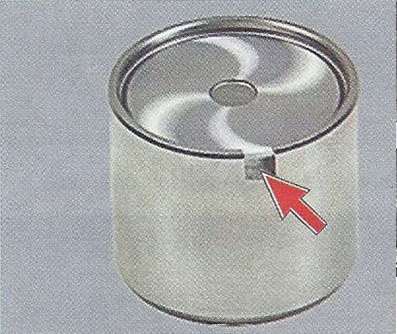

6. Для того чтобы легче было вынуть регулировочную шайбу, в толкателе сделан паз.
Примечание:
Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу.

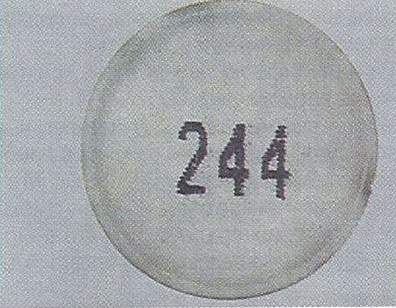

На обратную сторону шайбы нанесена маркировка ее толщины (в данном случае "244" означает 2.44 мм)

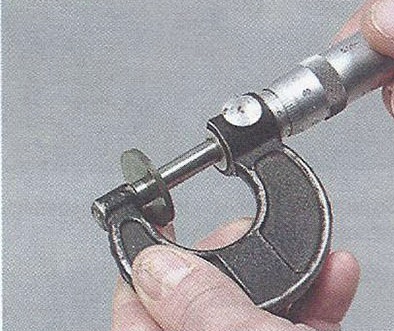

Если метки отсутствуют, измерьте толщину шайбы микрометром. Ремонтные комплекты насчитывают 73 вида шайб толщиной от 2,00 до 2,98 мм.
7. Поставьте в толкатели новые шайбы, рассчитанные по формуле, приведенной в п. 5, установите на место распределительные валы и проверьте зазоры. При необходимости повторите операции пп. 5-6.
8. Установите все ранее снятые детали в порядке, обратном снятию.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство "Третий Рим".
