Инструменты:
- Насадка на вороток 14 мм
- Вороток под торцевую насадку
- Отвертка плоская большая
- Насадка на вороток 10 мм
- Отвертка крестовая средняя
Детали и расходники:
- Электродвигатель стеклоочистителя лобового стекла
1. Сначала снимаем пластиковые заглушки, под ними гайки на 14. Покачивая рычаг стеклоочистителя, снимаем его.
2. Резиновый уплотнитель аккуратно отделяем с помощью широкой отвертки от решетки. Она в нескольких местах прикреплена защелками.

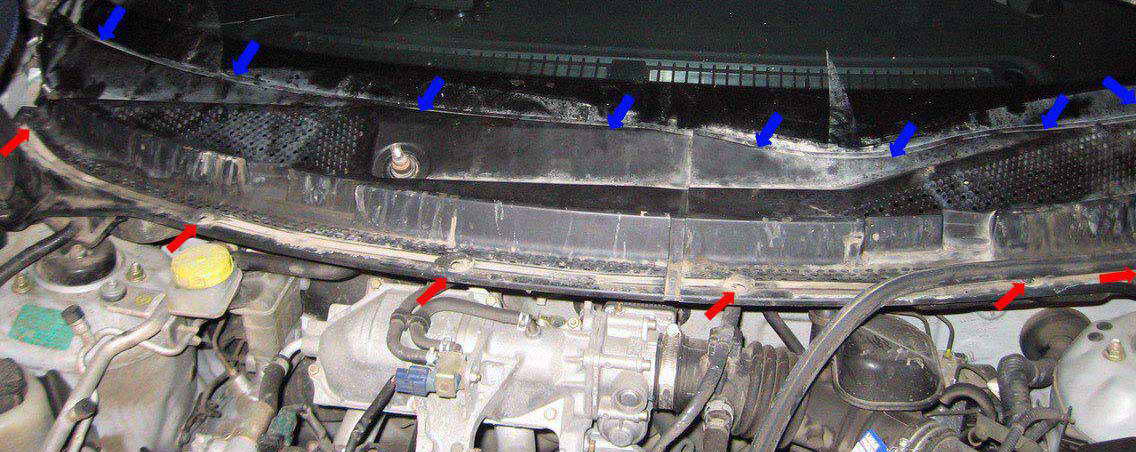

3. Красными стрелками обозначены зажимы, снимаем отверткой.
4. Синими стрелками обозначены защелки - аккуратно дергая, вынимаем.
Примечания:
Решетка разделена на две части посередине. Начинать следует со стороны пассажира (на праворукой машине), хотя я начал с водительской. Это немного хлопотней.

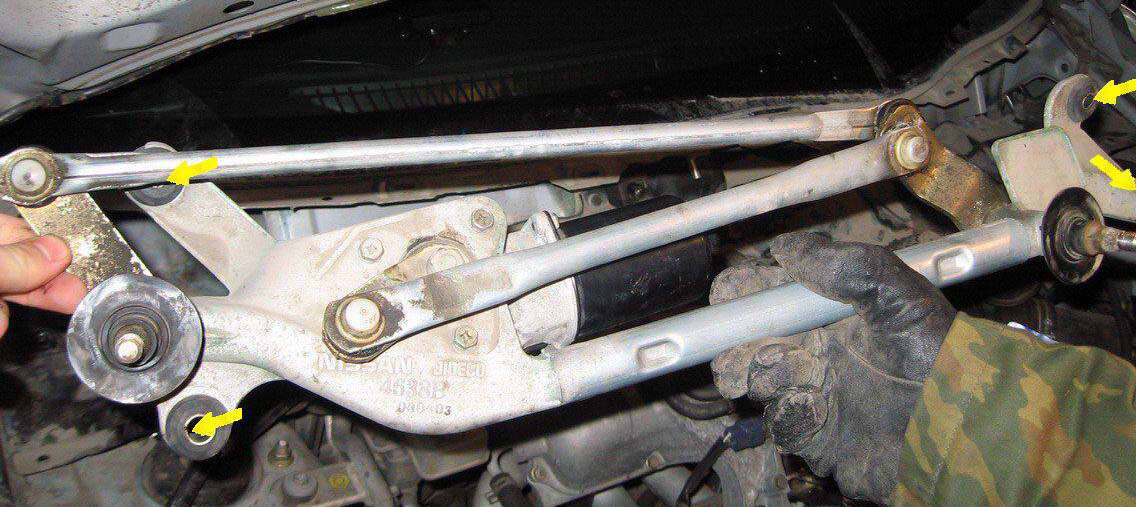

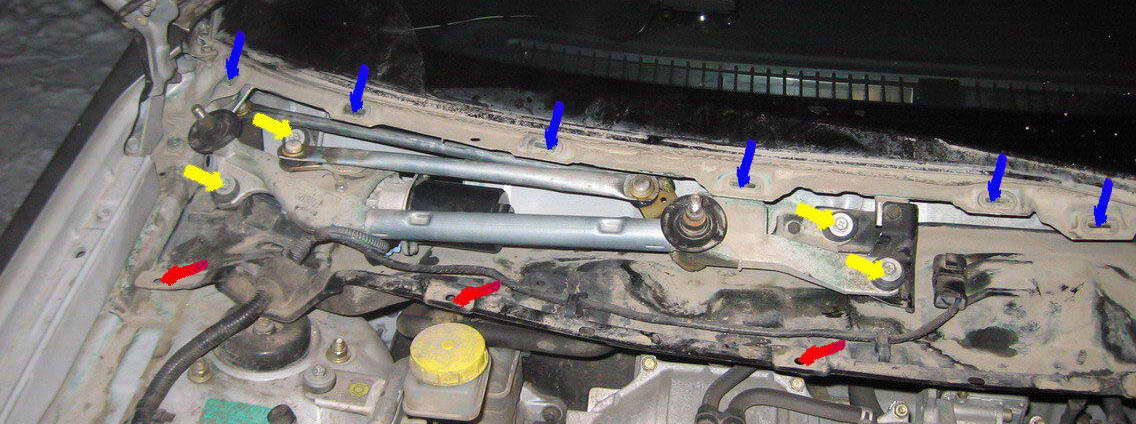

5. Желтыми стрелками обозначены 4 болта с головкой на 10 или крестовой отверткой.
6. Аккуратно вынимаем за направляющую механизм дворников и переворачиваем, чтобы отсоединить электропровода.

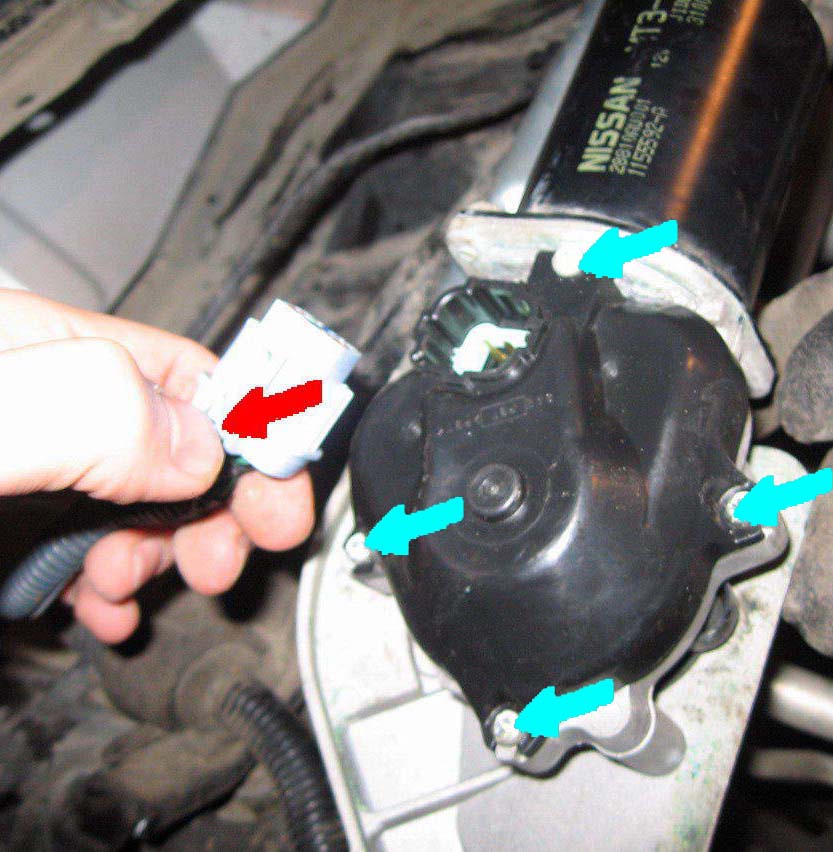

7. Нажав большим пальцем, вытаскиваем разъем из электродвигателя (красная стрелка).
8. Откручиваем крышку моторчика (синие стрелки).
Примечания:
Под этой крышкой есть механизм передачи вращения дворниками и контакты "автостопа" (положения дворников). Сняв крышку я увидел сжеванные, сгнившие контакты "автостопа", плавающие в смеси из смазки и воды.
9. Заменяем моторчик.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
