Ремонт суппорта. Тормозной механизм заднего колеса (дисковый)

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Домкрат винтовой либо домкрат подкатной
  • Балонный ключ
  • Плоскогубцы
  • Отвертка плоская средняя
  • Ключ с наконечником Torx (звездочка) T27
  • Ключ с наконечником Torx (звездочка) T30
  • Ключ с наконечником Torx (звездочка) Т45
  • Резиновая груша или шприц 20 мл
  • Аэрозольная смазка типа WD-40 (при необходимости)
  • Щетка металлическая
  • Компрессор

Детали и расходники:

  • Суппорт в сборе (при необходимости)
  • Колпак цилиндра суппорта (при необходимости)
  • Защитные чехлы суппорта
  • Уплотнительное кольцо цилиндра
  • Спирт
  • Смазка G 052 150 A2
  • Тормозная жидкость

Детали суппорта тормозного дискового механизма заднего колеса

Схема деталей суппорта тормозного дискового механизма заднего колеса автомобиля Skoda Fabia I

1 – болт крепления суппорта;

2 – защитный колпачок;

3 – клапан выпуска воздуха;

4 – направляющий палец;

5 – защитный чехол;

6 – направляющая колодок;

7 – защитный колпак;

8 – поршень;

9 – уплотнительное кольцо;

10 – суппорт.

Удаление уплотнительного кольца из цилиндра суппорта

Схема удаления уплотнительного кольца из цилиндра суппорта заднего дискового тормозного механизма автомобиля Skoda Fabia I

1 – лопатка;

2 – уплотнительное кольцо;

3 – цилиндр суппорта.

Установка защитного колпака на поршень

Схема установки защитного колпака на поршень цилиндра заднего дискового тормозного механизма автомобиля Skoda Fabia I

1 – защитный колпак;

2 – поршень.

Установка поршня в цилиндр суппорта

Схема установки поршня в цилиндр суппорта заднего дискового тормозного механизма автомобиля Skoda Fabia I

1 – цилиндр суппорта;

2 – защитный колпак;

3 – поршень.

Предупреждение:

При ремонте суппорта всегда полностью используйте ремонтный комплект.

Порядок выполнения

1. Снимите колесо, предварительно ослабив болты его крепления на автомобиле, стоящем на земле.

2. Отверните пустотелый болт крепления тормозного шланга 15 (см. рис. Детали тормозного дискового механизма заднего колеса) к суппорту 17. Отсоединив тормозной шланг, заглушите его отверстие.

Схема деталей тормозного дискового механизма заднего колеса автомобиля Skoda Fabia I

3. Отверните два болта 2 (см. рис. Отсоединение троса привода стояночного тормоза) крепления суппорта, придерживая вторым ключом направляющие пальцы 3 за шестигранники.

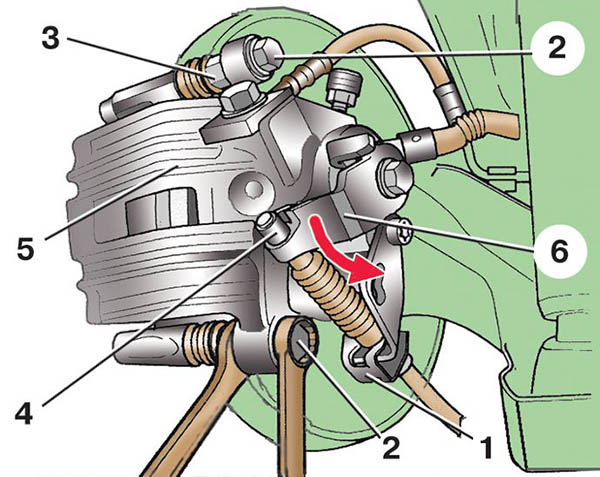

Схема отсоединения троса привода стояночного тормоза с задним дисковым тормозным механизмом автомобиля Skoda Fabia I

4. Снимите суппорт 17 (см. рис. Детали тормозного дискового механизма заднего колеса) с направляющей 21 колодок.

5. Выньте из суппорта 17 тормозные колодки 18 и 19. Если колодки не надо заменять, промаркируйте их, чтобы потом установить на прежние места. В процессе эксплуатации колодки прирабатываются, поэтому, если поменять их местами, торможение будет неравномерным.

6. Выверните из цилиндра поршень 8 (см. рис. Детали суппорта тормозного дискового механизма заднего колеса) с помощью специального приспособления или при его отсутствии использовать, например, щипцы для снятия стопорных колец. На поршне есть для этого специальные выемки.

7. Снимите защитный колпак 7 с цилиндра. Порванный, потрескавшийся или потерявший упругость колпак замените.

8. Выньте уплотнительное кольцо 2 (см. рис. Удаление уплотнительного кольца из цилиндра суппорта) из проточки цилиндра с помощью деревянной или пластмассовой лопатки 1, чтобы не повредить зеркало цилиндра 3.

9. Осмотрите зеркало цилиндра и поршень. При наличии глубоких рисок, царапин, шероховатостей и т.п. замените суппорт в сборе.

10. Тщательно промойте спиртом и просушите струей сжатого воздуха поршень и цилиндр.

11. Замените порванные или потерявшие эластичность защитные чехлы 5 (см. рис. Детали суппорта тормозного дискового механизма заднего колеса) направляющих пальцев.

12. Смажьте поршень 8 и новое уплотнительное кольцо 9 смазкой G 052 150 A2 или тормозной жидкостью. Уплотнительное кольцо заменяйте при каждой разборке, независимо от его состояния.

13. Установите новое уплотнительное кольцо 9 в проточку цилиндра. Кольцо заменяйте при каждой разборке, независимо от его состояния.

14. Наденьте защитный колпак 1 (см. рис. Установка защитного колпака на поршень) на заднюю часть поршня 2, вывернув его внутреннюю кромку наизнанку.

15. Аккуратно вставьте наружную кромку защитного колпака 2 (см. рис. Установка поршня в цилиндр суппорта) в паз цилиндра 1.

16. Вверните поршень с помощью специального приспособления в цилиндр, а при его отсутствии можно воспользоваться, например, щипцами для снятия стопорных колец. На поршне есть для этого специальные выемки.

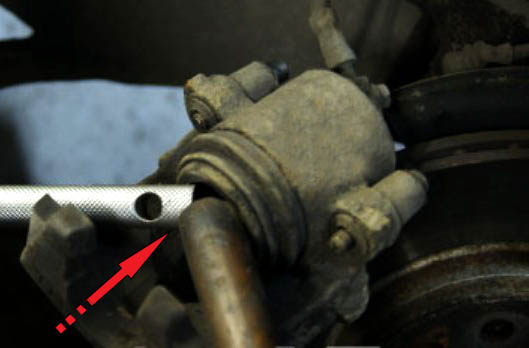

Вворачивание поршня цилиндра дискового тормозного механизма автомобиля Skoda Fabia I

17. Очистите от грязи и старой смазки направляющие пальцы 4 (см. рис. Детали суппорта тормозного дискового механизма заднего колеса) и отверстия под них в направляющей 6 колодок. Проверьте: пальцы должны свободно, без заеданий перемещаться в отверстиях направляющих.

18. Установите защитные чехлы 5 на пальцы, надев кромку чехла на буртик пальца. Перед установкой смажьте пальцы под чехлами консистентной смазкой (смазка входит в ремонтный комплект). Установите пальцы в отверстия направляющей колодок, надев кромки чехлов на буртики направляющей колодок.

19. Установите суппорт в обратном порядке, поместив в него колодки в соответствии с ранее сделанной маркировкой. При подсоединении тормозного шланга 15 (см. рис. Детали тормозного дискового механизма заднего колеса) обратите внимание – под наконечником шланга должна быть установлена металлическая прокладка.

20. Прокачайте тормозную систему и отрегулируйте стояночный тормоз.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
