Сборка стартера Toyota Camry

При сборке стартера используйте высокотемпературную консистентную смазку для смазки подшипников и шестерен.

Смажьте консистентной смазкой вал муфты стартера.

С помощью тонкогубцев установите на вал муфты пружинное кольцо.

Рис. 7.54. Зазор пружинного кольца вала муфты

Штангенциркулем измерьте зазор пружинного кольца (рис. 7.54).

Минимальный зазор: 5,0 мм.

Если зазор превышает указанную величину, замените кольцо новым.

Установите крышку стартера со стороны коммутатора.

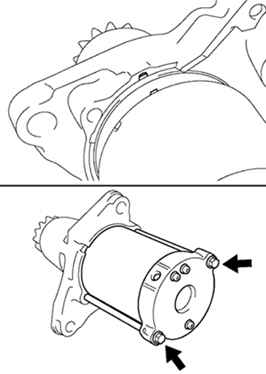

Рис. 7.55. Совмещение крышки стартера с вырезом на корпусе тягового реле

Совместите выступ на крышке стартера со стороны коммутатора с вырезом на корпусе тягового реле (рис. 7.55).

Рис. 7.56. Окончательная сборка стартера

Выровняйте крышку в сборе с обгонной муфтой и крышку со стороны коммутатора и затяните два стяжных болта (рис. 7.56).

Остальную сборку и установку осуществляйте в порядке, обратном снятию.
