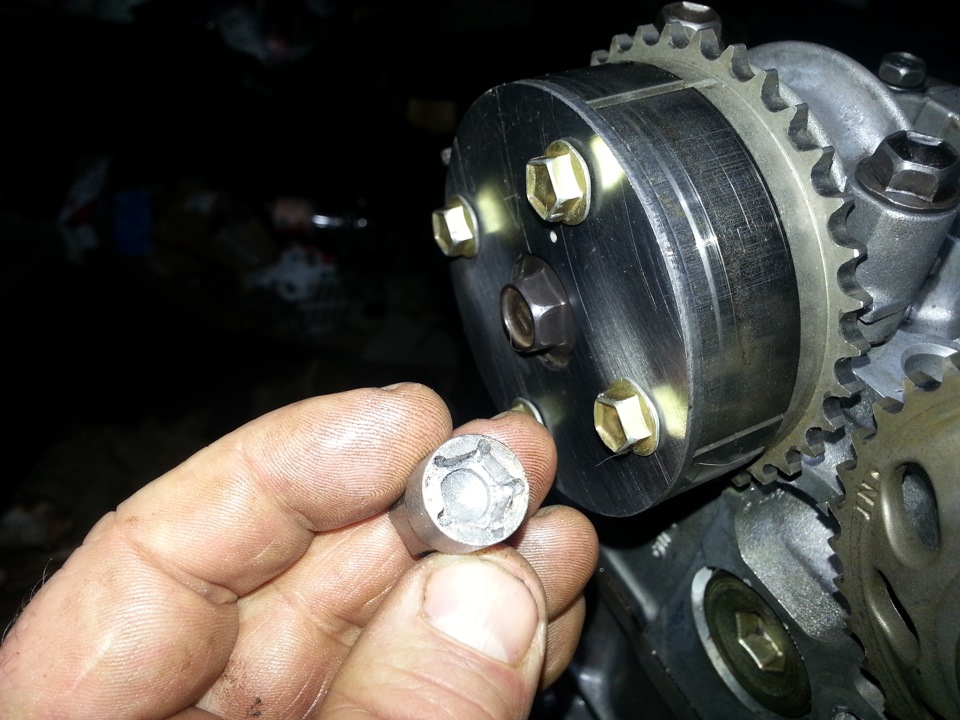

Установка звездочки WT (распределительного вала впускных клапанов) Toyota Camry 2001 - 2006

Инструменты:

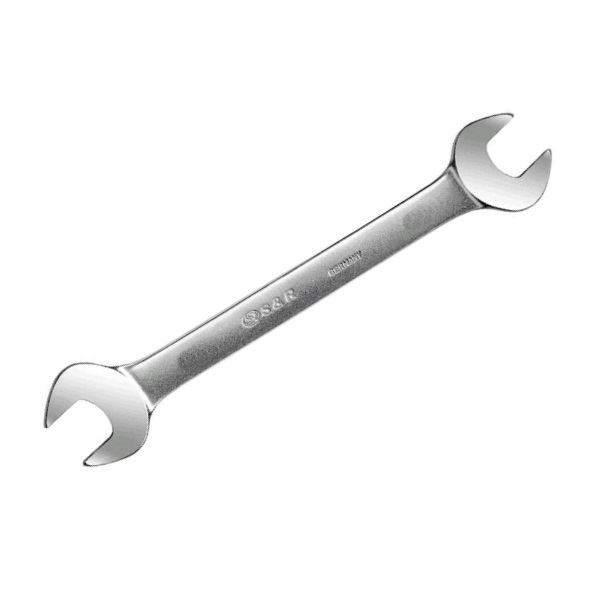

• Гаечный ключ рожковый
• Насадка на вороток 10 мм

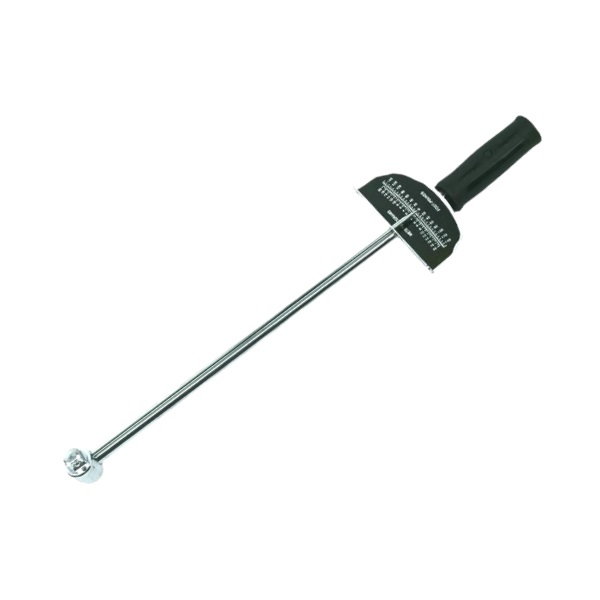

• Динамометрический ключ

Детали и расходники:

• Звездочка распределительного вала впускных клапанов

1. Снимите крышку распределительного вала.

2. Установите звездочку на распределительный вал.

2. Удерживайте звездочку в таком положении, чтобы паз в ней находился немного левее установочного штифта распределительного вала (со стороны вала). Слегка нажмите на звездочку и поверните ее против часовой стрелки.

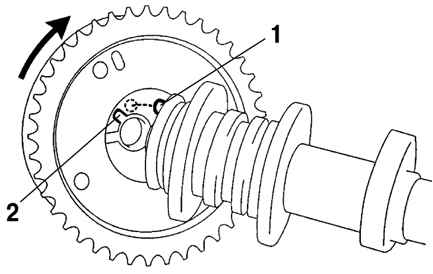

Установка звездочки распределительного вала впускных клапанов:

1 – стопорный штифт;

2 – выемка.

3. Убедитесь, что нет видимого зазора между звездочкой и торцом распределительного вала. Удерживая вал ключом, затяните болт крепления моментом затяжки 54 Н·м.

Внимание:

Убедитесь, что привод WT перемещается по часовой стрелке и фиксируется стопорным штифтом в правильном положении.
