Сборка тормозного механизма

Рис. 6.44. Установка уплотнения в поршень

Нанесите литиевую смазку для резины на уплотнения поршня и установите их в корпус цилиндра (рис. 6.44).

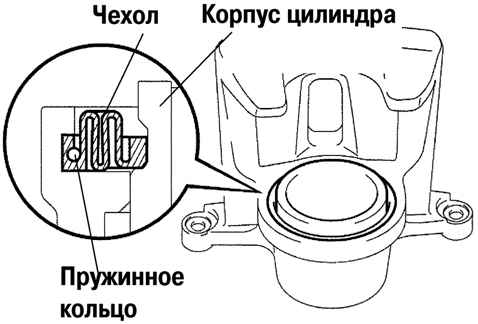

Рис. 6.45. Установка пружинного кольца и чехла тормозного цилиндра

Установите пружинное кольцо чехла тормозного цилиндра и чехол (рис. 6.45).

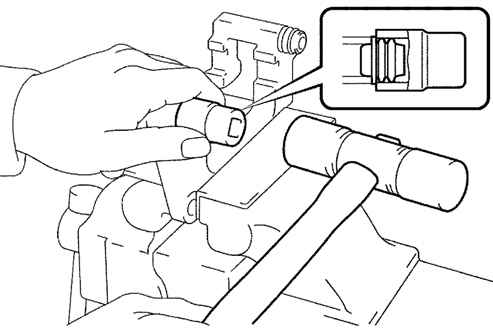

Рис. 6.46. Установка пыльников направляющих пальцев

С помощью торцевого ключа (19мм) и молотка установите пыльники направляющих пальцев (рис. 6.46).

Предварительно смажьте пыльники литиевой смазкой.

Установите корпус тормозного цилиндра на тормозной диск и затяните крепежные болты.

Момент затяжки: 107 Н·м.

Установите направляющие пальцы.

Установите тормозные колодки.

Установите суппорт.

Затяните крепежные болты.

Момент затяжки: 34 Н·м.

Установите тормозной шланг и затяните гайку крепления.

Момент затяжки: 29 Н·м.

Залейте в бочок тормозную жидкость.

Проверьте, не сочится ли тормозная жидкость из главного цилиндра.

Проверьте трубки и шланги тормозной системы.

Прокачайте тормоза.

Установите колеса.
