Система выпуска отработавших газов описание Renault Duster

Система выпуска отработавших газов автомобиля 4×4: 1 – уплотнительная прокладка соединения выпускного коллектора и головки блока цилиндров; 2 – выпускной коллектор; 3 – управляющий датчик концентрации кислорода; 4 – уплотнительная прокладка фланцев выпускного коллектора и металлокомпенсатора; 5 – металлокомпенсатор; 6 – подушка подвески каталитического нейтрализатора; 7 – каталитический нейтрализатор; 8 – диагностический датчик концентрации кислорода; 9 – подушка подвески дополнительного глушителя; 10 – дополнительный глушитель; 11 – подушки подвески основного глушителя; 12 – основной глушитель

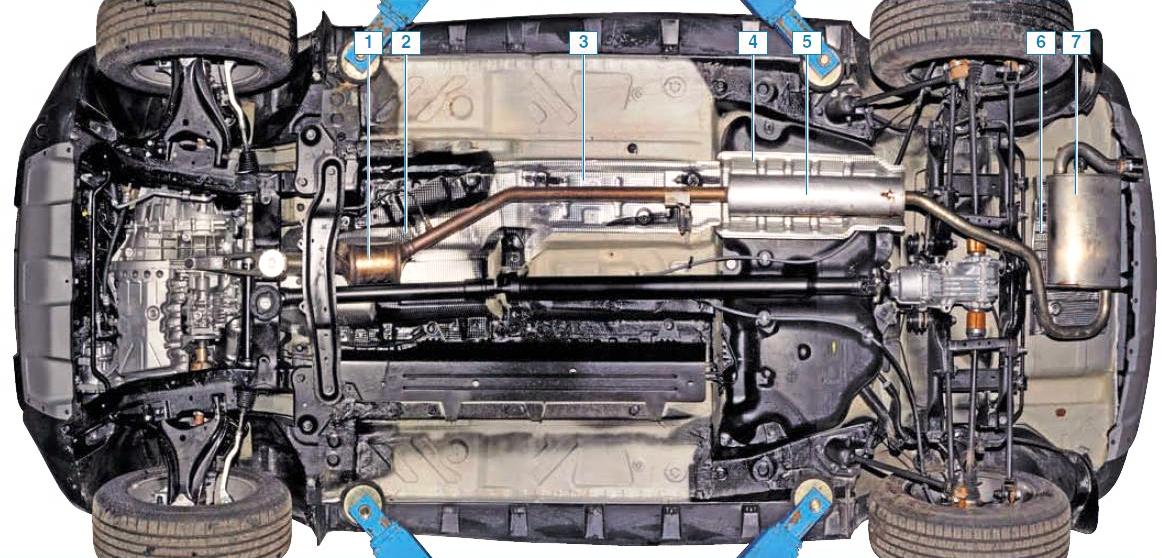

Расположение системы выпуска отработавших газов на автомобиле 4×4 (защита силового агрегата для наглядности снята): 1 – каталитический нейтрализатор; 2 – теплозащитный экран каталитического нейтрализатора; 3 – теплозащитный экран трубы дополнительного глушителя; 4 – теплозащитный экран дополнительного глушителя; 5 – дополнительный глушитель; 6 – теплозащитный экран основного глушителя; 7 – основной глушитель.

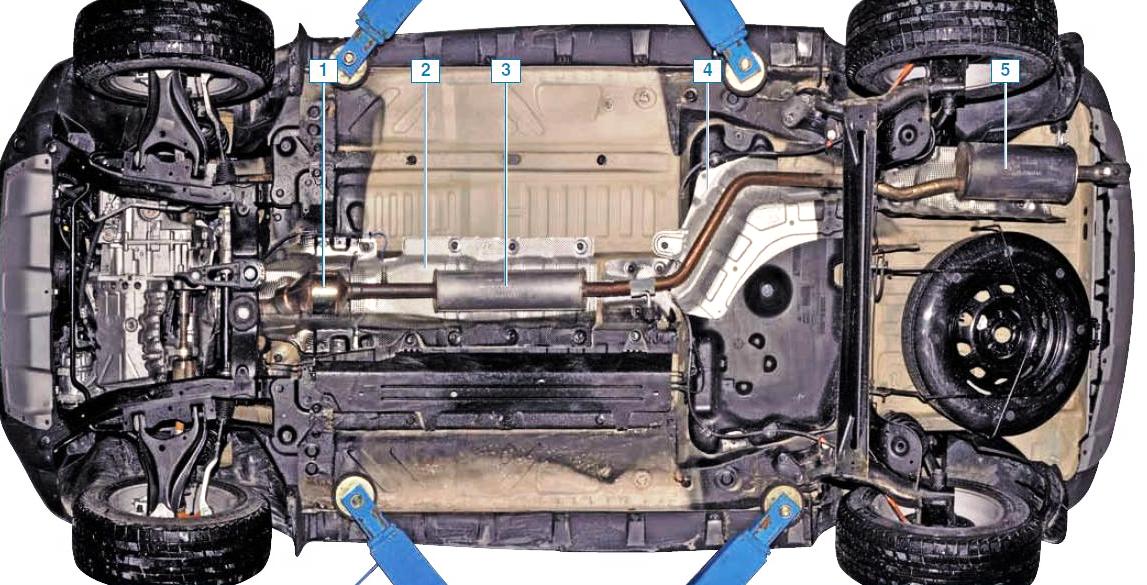

Расположение системы выпуска отработавших газов на автомобиле 4×2 (защита силового агрегата для наглядности снята): 1 – каталитический нейтрализатор; 2 – теплозащитный экран каталитического нейтрализатора и дополнительного глушителя; 3 – дополнительный глушитель; 4 – теплозащитный экран основного глушителя и его трубы; 5 – основной глушитель

Система выпуска состоит из выпускного коллектора, металлокомпенсатора, каталитического нейтрализатора, дополнительного и основного глушителей и соединяющих их труб.
Выпускной коллектор крепится девятью гайками к шпилькам головки блока цилиндров.

Между выпускным коллектором и головкой блока цилиндров установлена двухслойная металлическая прокладка

К фланцу выпускного коллектора двумя шпильками с гайками крепится фланец металлокомпенсатора.

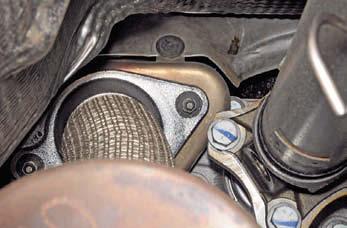

Соединение фланцев выпускного коллектора и металлокомпенсатора

Самостопорящиеся гайки крепления фланцев выпускного коллектора и металлокомпенсатора имеют оригинальную
конструкцию – с металлической несъёмной шайбой

Такие же гайки крепят выпускной коллектор к головке блока цилиндров.

Соединение фланцев выпускного коллектора и металлкомпенсатора уплотнено многослойной термостойкой прокладкой

Для нормальной работы каталитического нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем, изменяя количество подаваемого топлива в зависимости от показаний датчиков концентрации кислорода.
Каталитический нейтрализатор с управляющим и диагностическим датчиками концентрации кислорода обеспечивают выполнение требований по нормам токсичности Eвро-4.
Управляющий датчик концентрации кислорода в отработавших газах установлен в выпускном коллекторе, диагностический – в трубе после нейтрализатора.
На автомобиле установлен трехкомпонентный каталитический нейтрализатор отработавших газов, предназначенный для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и не сгоревших углеводородов. Он представляет собой блок со множеством пор, покрытых так называемыми катализаторами дожига: родием, палладием, платиной.
Проходя через поры нейтрализатора, токсичный оксид углерода (СО) превращается в малотоксичный углекислый газ (СО2), а оксиды азота восстанавливаются до безвредного азота.
Cодержание токсичных углеводородных соединений (СН) в отработавших газах значительно снижается.
В целом степень очистки газов в исправном нейтрализаторе достигает 90–95%.
Причиной выхода из строя нейтрализатора могут быть перебои в системе зажигания: несгоревшее топливо догорает в нейтрализаторе, повреждая поры нейтрализатора. Это может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.
На кузове, над элементами системы выпуска отработавших газов, установлены теплозащитные кожухи.

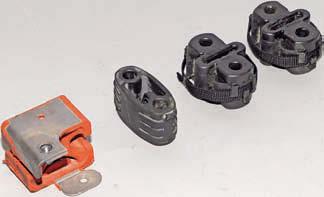

Подушки подвески системы выпуска отработавших газов автомобиля 4×4:
подушка подвески каталитического нейтрализатора;
подушка подвески трубы дополнительного глушителя;
подушки подвески основного глушителя

Подушка подвески основного глушителя стянута лентой на тканевой основе

Система выпуска автомобиля 4×4 подвешена к кузову на четырех резиновых подушках, а на автомобиле 4×2 – на двух подушках.
Система выпуска отработавших газов является цельным неразборным узлом. При выходе из строя одного из ее элементов систему необходимо заменить новой.

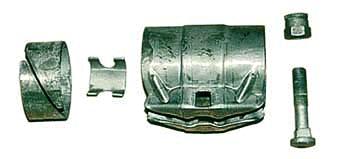

Соединяют трубы нового элемента со старыми трубами системы выпуска специальными хомутами

В то же время в запасные части поставляются нейтрализатор с металлокомпенсатором, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб.

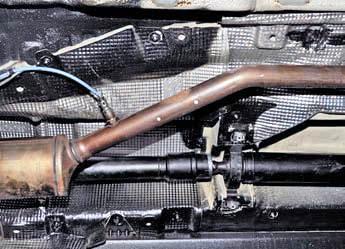

Расположение меток на трубе между нейтрализатором и дополнительным глушителем на автомобиле 4×4

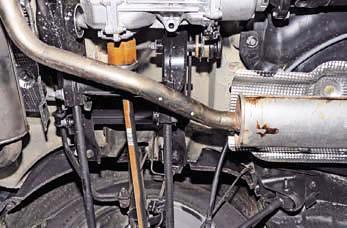

Расположение меток на трубе между дополнительным и основным глушителями на автомобиле 4×4

Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), между которыми можно разрезать трубы.
Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, а также предусматривает подтяжку ослабленных соединений.
