Снятие ШРУСа с вала привода ведущего моста Chevrolet Niva

Инструменты:

• Молоток малый
• Отвертка плоская средняя
• Выколотка из мягкого металла
• Отрезок трубы подходящего диаметра, для напрессовки шарнира на вал
• Раздвижные пассатижи

Детали и расходники:

• Чехол шарнира
• Смазка ШРУС-4
• Ветошь
• Шарнир равных угловых скоростей

Примечание:

Работу проводим при замене ШРУСа или его защитного чехла, а также для замены и пополнения смазки.

1. Снимаем вал привода, как описано здесь.

2. Очищаем снаружи защитный чехол и зажимаем вал в тиски с накладками губок из мягкого металла.

3. Специальными щипцами или пассатижами, сжимаем за выступы малый хомут крепления защитного чехла и с помощью отвертки.

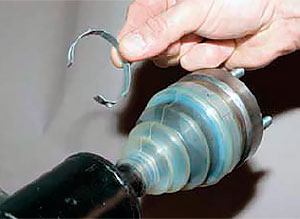

4. Разъединяем хомут.

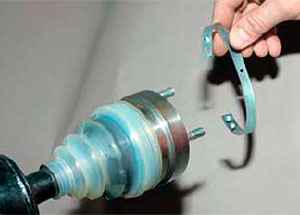

5. Аналогичным образом снимаем большой хомут крепления защитного чехла.

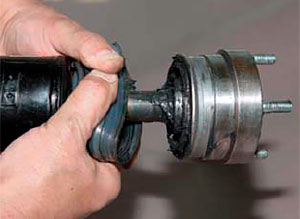

6. Сдвигаем защитный чехол в сторону, освобождая ШРУС.

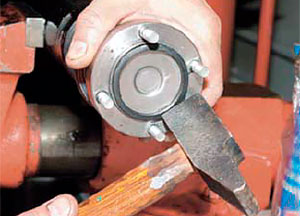

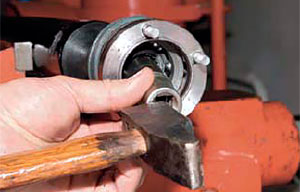

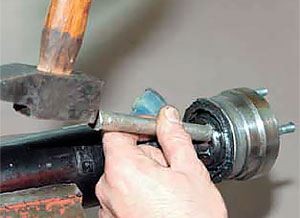

7. Нанося удары, по торцу внутренней обоймы шарнира, через выколотку из мягкого металла, сбиваем ШРУС со шлицев вала.

Предупреждение:

Во избежание повреждения узла выколотка не должна передавать удары на сепаратор и шарики.

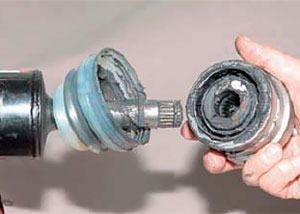

8. Снимаем ШРУС.

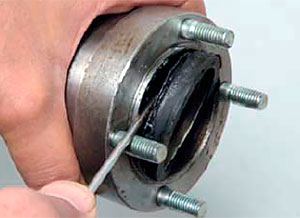

9. Поддев отверткой, вынимаем из торца корпуса ШРУСа, заглушку с резиновым уплотнением.

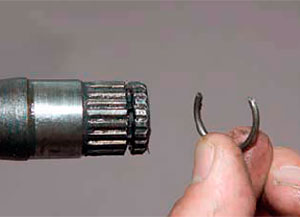

10. Поддеваем отверткой стопорное кольцо и снимаем его.

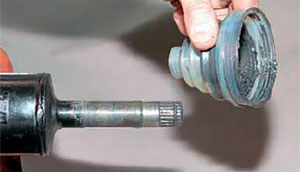

11. Снимаем защитный чехол ШРУСа.

Примечание:

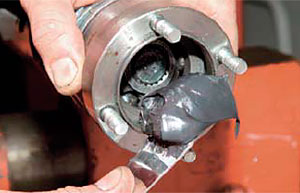

Перед сборкой узла предварительно удаляем старую смазку. Новую смазку ШРУС-4 наносим тонким слоем на рабочую часть вала перед установкой защитного чехла.

12. Устанавливаем детали в обратной последовательности.

13. Для монтажа ШРУСа на штатное место, используем обрезок трубы или головку подходящего диаметра.

14. Закладываем примерно 60 см3 смазки во внутреннюю полость ШРУСа.

15. После сборки и смазки, закрываем полость ШРУСа заглушкой с резиновым уплотнением.
