Снятие балки задней подвески Kalina 1117 2004 - 2013

Инструменты:

• Шестигранный ключ 10 мм
• Вороток под торцевую насадку
• Насадка на вороток 17 мм

Примечания:

Работу проводим с помощником на смотровой канаве или эстакаде.

1. Снимаем задние тормозные колодки и отсоединяем тросы стояночного тормоза от разжимных рычагов тор­мозных колодок, как описано здесь.

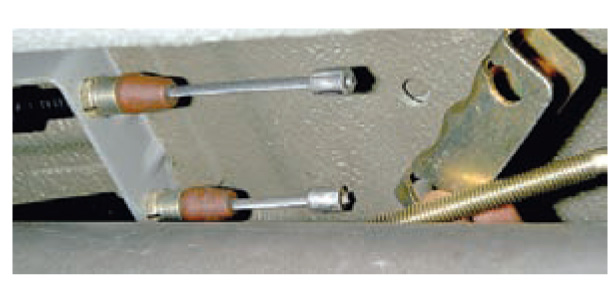

2. Отсоединяем тросы стояночного тормоза от балки зад­ней подвески и кронштейнов креп­ления рычагов на кузове, как описано здесь.

3. Отсоединяем тор­мозные шланги от трубок на балке задней подвески, как описано здесь.

4. Отсоединяем упругий рычаг привода регулятора давления от рычага балки задней подвески, как описано здесь.

5. Шестигранником «на 10» отвора­чиваем четыре винта крепления оси ступицы к фланцу балки за­дней подвески.

6. Снимаем ступицу со щитом тор­мозного механизма. Аналогично снимаем ступицу со щи­том с другой стороны балки.

7. Отсоединяем нижние крепления амортизаторов от кронштейнов бал­ки, как описано здесь.

8. Завод-изготовитель рекомендует сни­мать балку задней подвески с крон­штейнами крепления рычагов к кузо­ву, однако, на автомобиле бывшем в эксплуатации, при отворачивании гаек крепления кронштейнов можно сломать шпильки, приваренные к кузову. Поэтому рекомендуем отвернуть гайки болтов крепления рычагов к кронштейнам, как описано здесь.

9. Вынимаем болты крепления рычагов балки к кронштейнам и снимаем балку задней под­вески.

10. Для снятия кронштейнов крепления рычагов к кузову головкой «на 17» отворачиваем три гайки крепления левого крон­штейна к кузову.

11. Снимаем кронштейн.

12. Аналогично снимаем правый крон­штейн, при этом отсоединяем от не­го тормозной шланг, как описано здесь.

13. Устанавливаем кронштейны в обратной последовательности.

Предупреждение:

Гайки крепления левого крон­штейна к лонжерону затягиваем только после установки балки задней подвески.

14. Устанавливаем балку задней подвес­ки в обратной последовательности.

Предупреждение:

Болты крепления балки и нижних концов амортизаторов затягиваем в положении, когда автомобиль стоит на колесах.

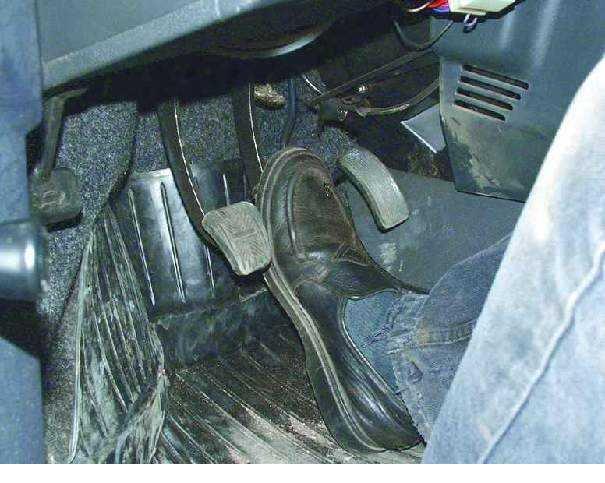

15. Прокачиваем гидропривод тормозов, как описано здесь.

В статье не хватает:

• Качественных фото ремонта
