Снятие блок-фары Renault Logan 2004-2009 Бензин

Блок-фару снимаем для замены.
Снимаем передний бампер (см. «Снятие переднего бампера»).
Отсоединяем колодки проводов от лампы блок-фары (см. «Замена ламп в блок-фаре»).

Головкой «на 10» отворачиваем три болта крепления блок-фары к кузову.
Стягиваем защитный резиновый чехол с корпуса исполнительного механизма регулятора направления пучков света фар.
Потянув за трос привода, выводим оболочку троса из держателя на корпусе исполнительного механизма…

…и отсоединяем наконечник троса от штока исполнительного механизма регулятора направления пучков света фар.
Снимаем блок-фару.
Устанавливаем блок-фару в обратной последовательности. После установки фары регулируем направление пучка света фары.

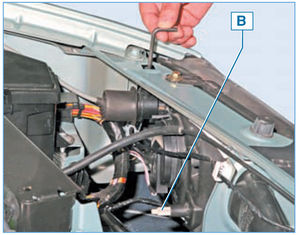

Для изменения направления светового пучка фары в вертикальной плоскости вращаем шестигранником «на 6» винт А (см. предыдущее фото), вставив шестигранник через отверстие в поперечине кузова. Для изменения направления светового пучка фары в горизонтальной плоскости вращаем ручку В.
