Снятие датчика скорости вращения заднего колеса Renault Logan 2004-2009 Бензин

Датчик скорости вращения заднего колеса снимаем для его проверки или замены при обнаружении отказов в работе АБС, а также при снятии балки задней подвески.
Вывешиваем и снимаем колесо.
Надежно фиксируем автомобиль на подставке заводского изготовления.


Шлицевой отверткой отворачиваем два пистона крепления защитного кожуха жгута проводов датчика.

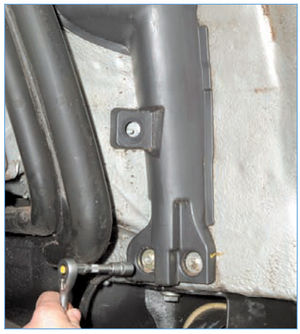

Головкой «на 10» отворачиваем две гайки крепления защитного кожуха.

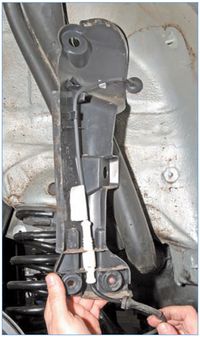

Отводим кожух от арки и вынимаем жгуты проводов из держателей кожуха.

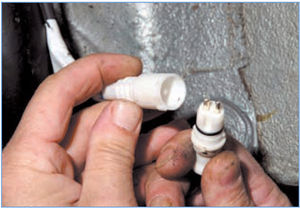

Отсоединяем колодку заднего жгута проводов от колодки жгута проводов датчика.

Выводим резиновую муфту жгута проводов датчика из держателя на рычаге задней подвески.

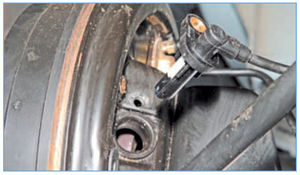

Головкой «Torx Т-30» отворачиваем винт крепления датчика…

…и вынимаем датчик из отверстия тормозного щита.
Перед установкой очищаем место установки датчика, а также сам датчик, если он не будет заменен.
Устанавливаем датчик скорости вращения заднего колеса в обратной последовательности.
