Примечание:
Признаки не полностью закрывающейся дроссельной заслонки — повышенные частота вращения коленчатого вала на холостом ходу и расход топлива. При не полностью открывающейся заслонке двигатель не развивает полной мощности и недостаточно приемист. При движении авто, наблюдаются рывки и провалы в его работе.
Перед тем, как снять дроссельную заслонку на Ниссан Х-Трейл, торцевой головкой на 10 мм отверните провод от «отрицательной» клеммы аккумуляторной батареи.

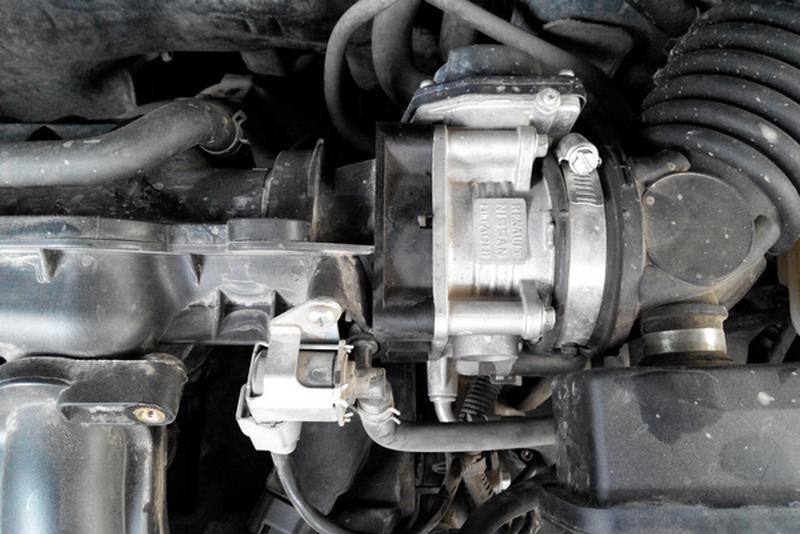

Снятие дроссельной заслонки на Ниссан Х-Трейл с двигателем MR20DE
1. Установите автомобиль на ровную поверхность и поднимите крышку капота.

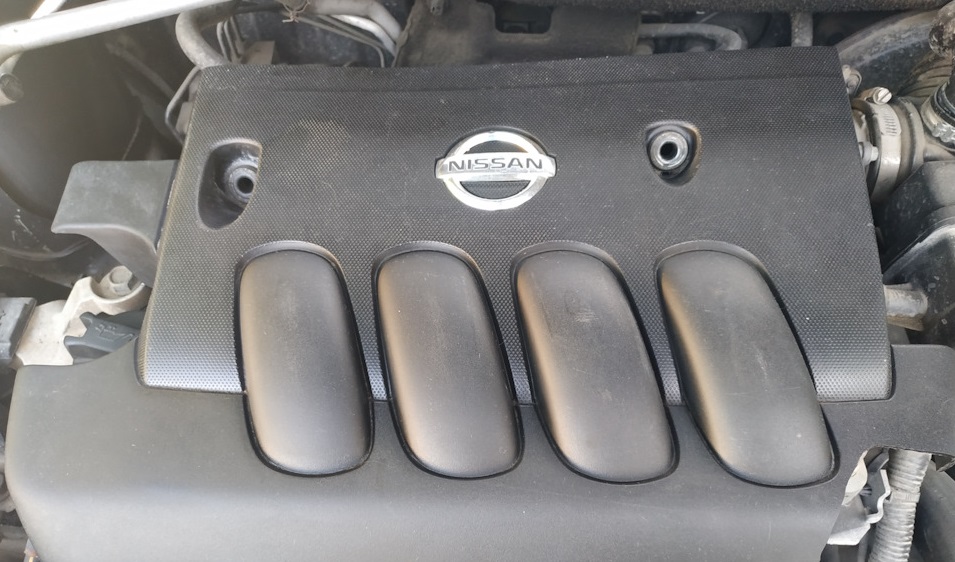

2. Торцевой головкой на 10 мм выверните 2 болта крепления декоративной накладки двигателя.

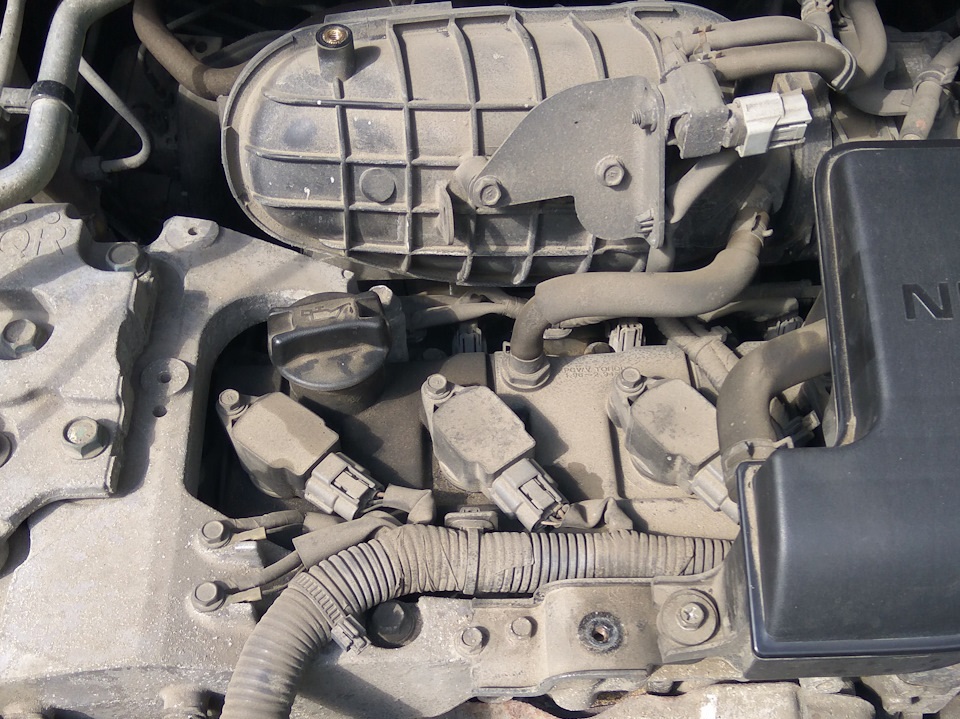

3. Выведите спереди из держателей и снимите накладку.
4. Торцевой головкой на 8 мм открутите 2 болта крепления воздухоподводящего рукава.
5. Сдвиньте пассатижами хомут крепления шланга. Снимите шланг вентиляции картера со штуцера воздухоподводящего рукава.
6. Снимите воздухоподводящий рукав.
7. Уберите его в сторону.
8. Отожмите фиксатор и отсоедините от дроссельной заслонки Ниссан Х-Трейл колодку проводов.
9. При отсоединении шлангов системы охлаждения от патрубков дроссельной заслонки, может потечь небольшое количество антифриза. Поэтому, перед отсоединением шлангов, подложите сухую ветошь или подставьте небольшую емкость.

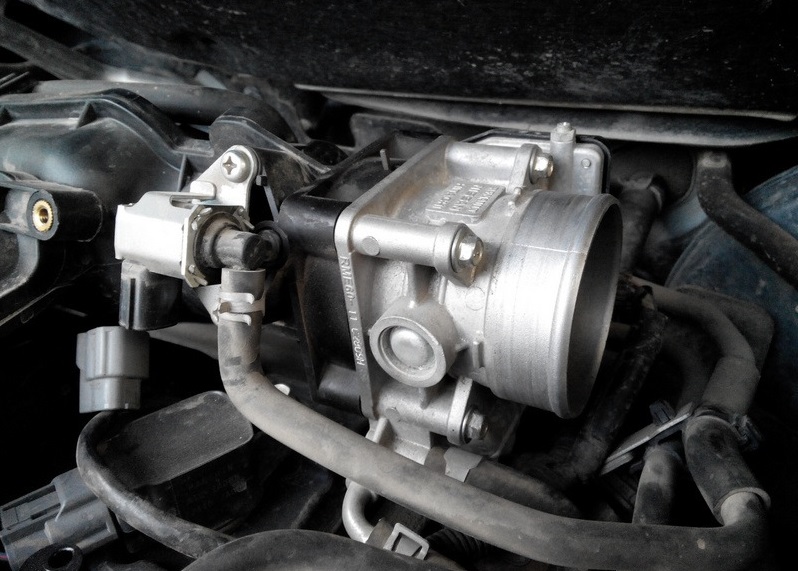

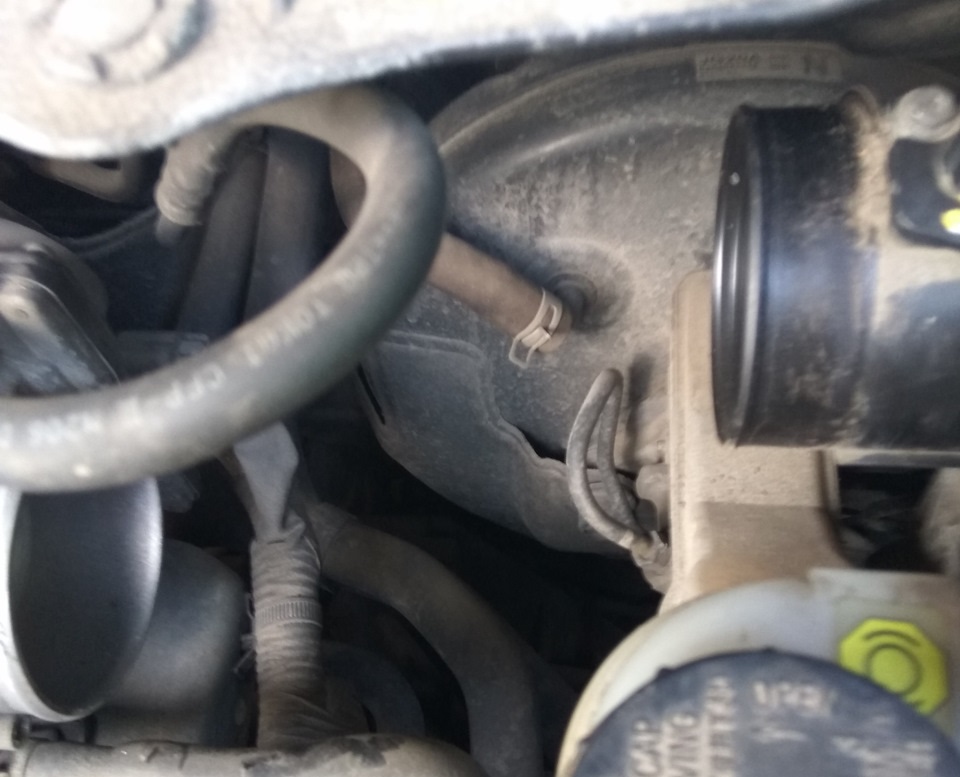

10. Пассатижами сдвиньте хомут верхнего (подводящего) шланга, и отсоедините шланг от патрубка дроссельной заслонки Ниссан Х-Трейл.
11. Таким самым способом отсоедините хомут нижнего (отводящего) шланга, и отсоедините шланг от патрубка дроссельной заслонки.

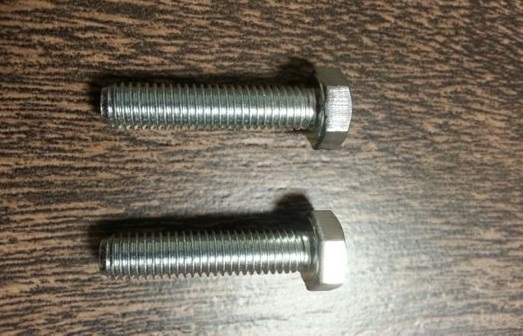

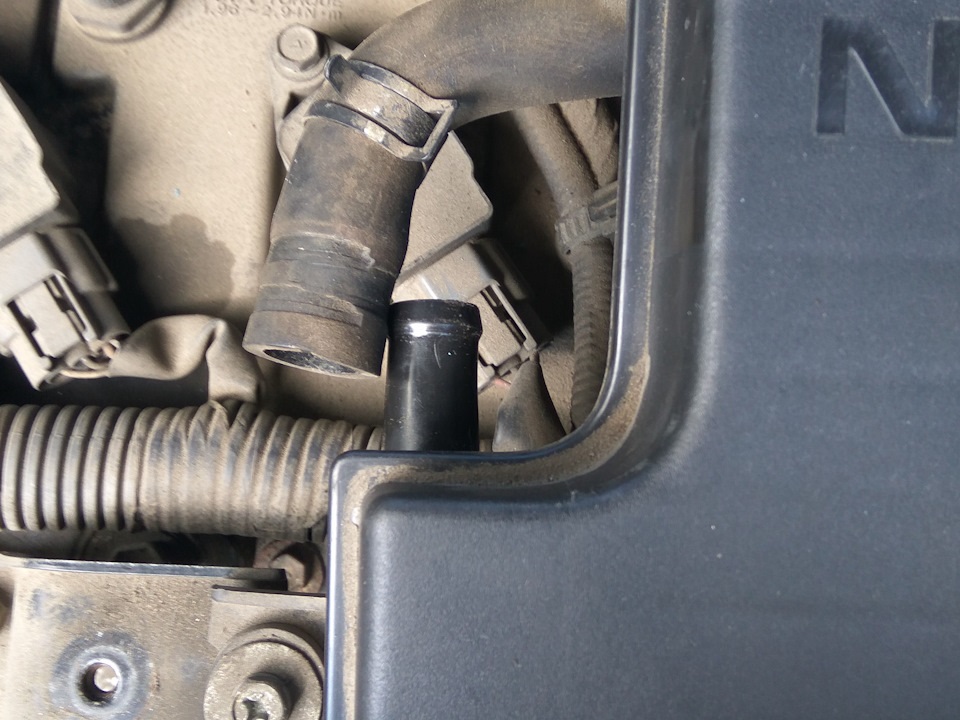

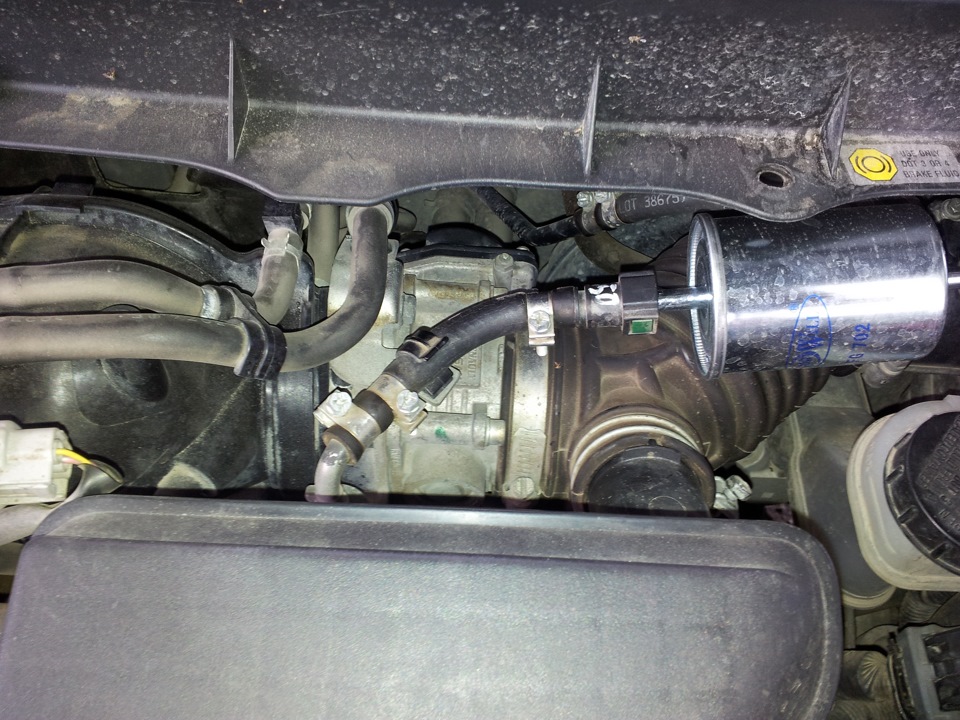

12. Сдвиньте хомуты по шлангу, и снимите шланги с патрубков. Заглушите их болтами М8.

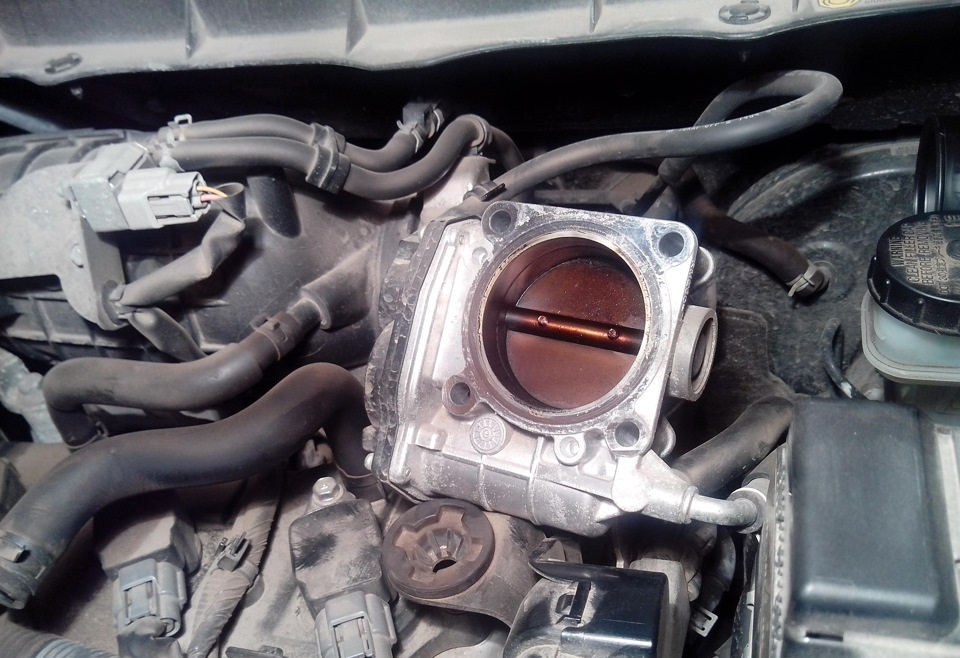

13. Торцевой головкой на 8 мм выверните 4 болта крепления дроссельной заслонки Ниссан Х-Трейл к коллектору.

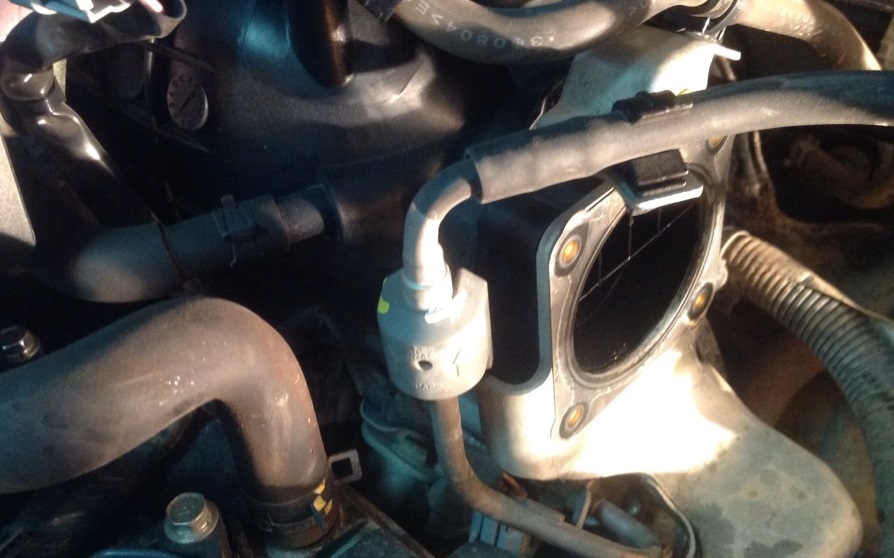

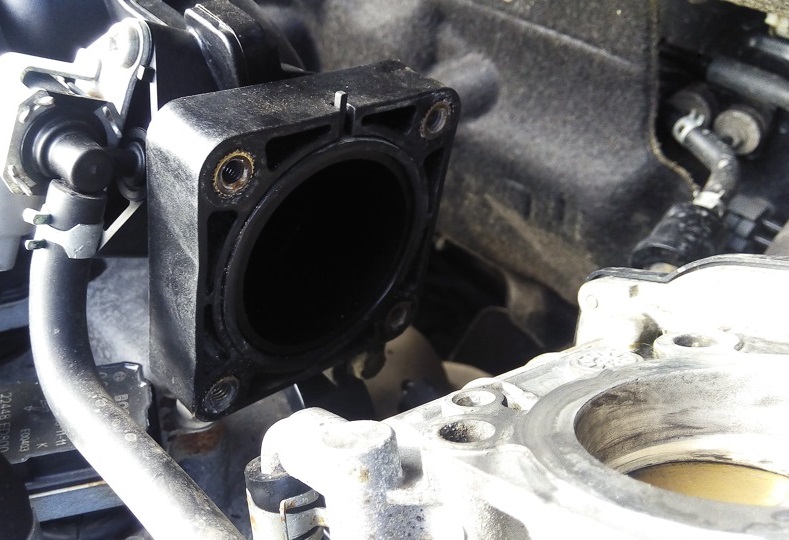

14. Снимите дроссельную заслонку.

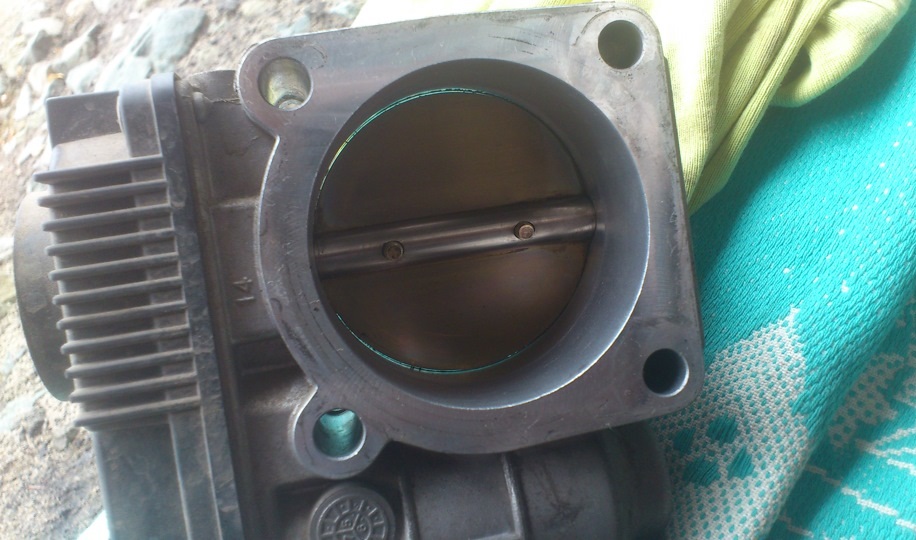

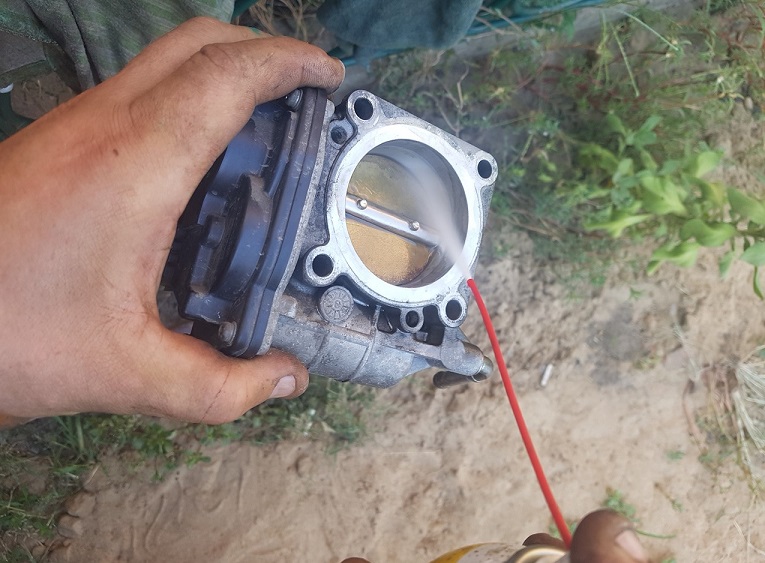

15. Если дроссельная заслонка Ниссан Х-Трейл была снята не для замены, очистите ее от загрязнений с помощью жидкости для чистки карбюраторов. Протрите ветошью.
16. Если заслонка неисправна, замените ее на новую.

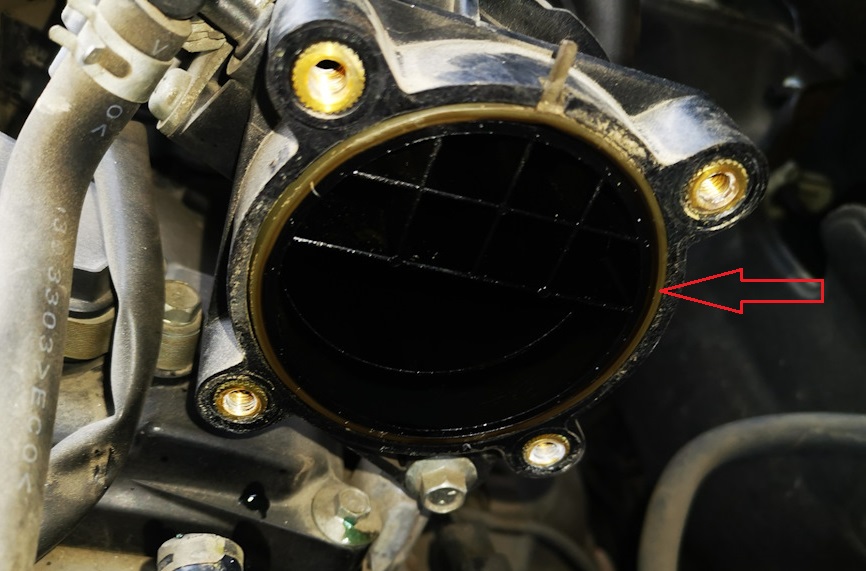

17. Извлеките уплотнительную прокладку дросселя из фланца впускного коллектора.

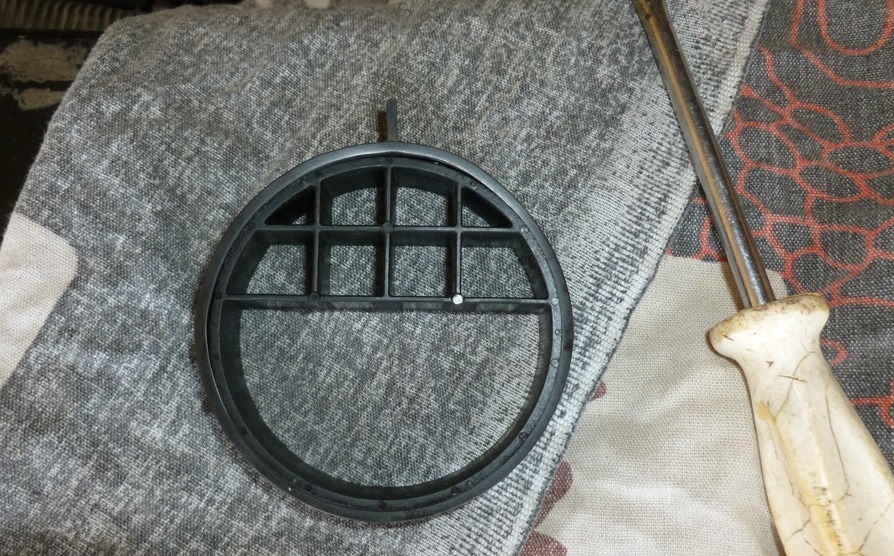

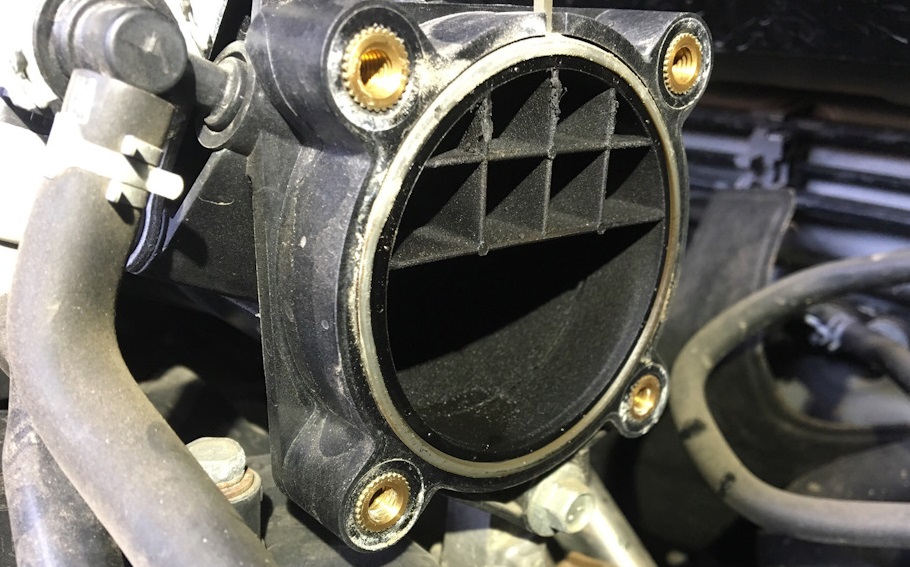

18. Достаньте и протрите решетку.

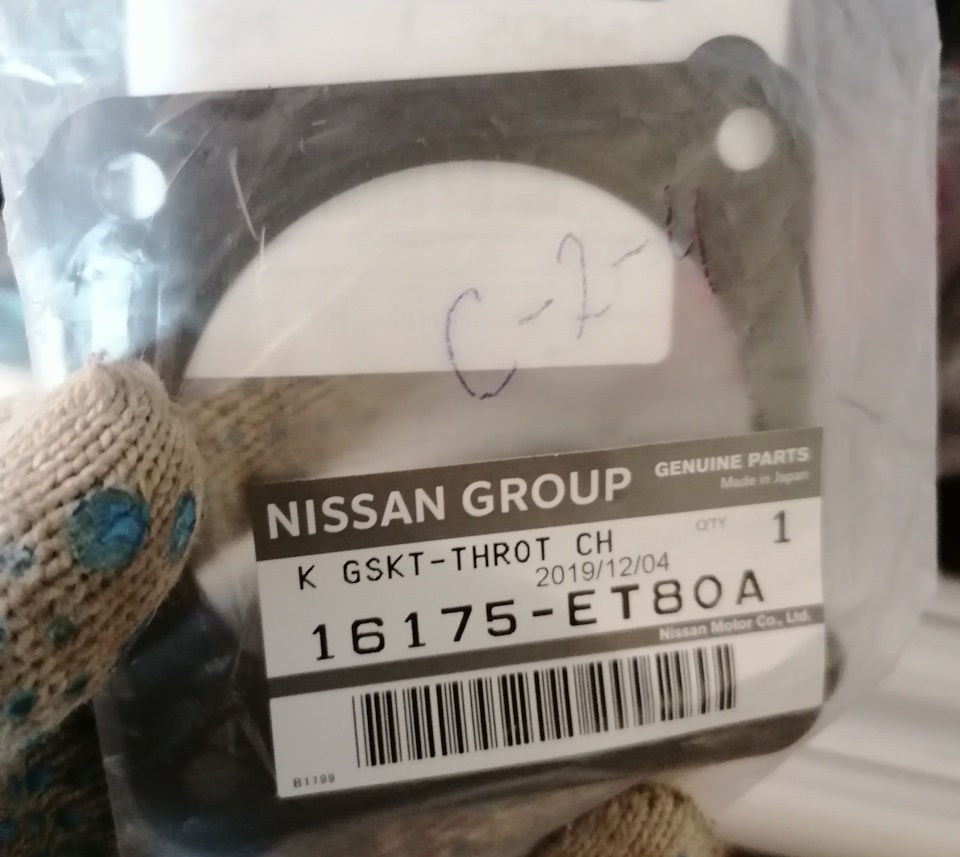

19. Замените уплотнительную прокладку на новую.
20. Установите ее на место.
21. Установите дроссельную заслонку Ниссан Х-Трейл на место в порядке, обратном снятию. Момент затяжки болтов крепления дросселя 10,0 Н•м.
22. Установите все снятые детали на место в порядке, обратном снятию.
23. Долейте охлаждающую жидкость до отметки МАХ на расширительном бачке.

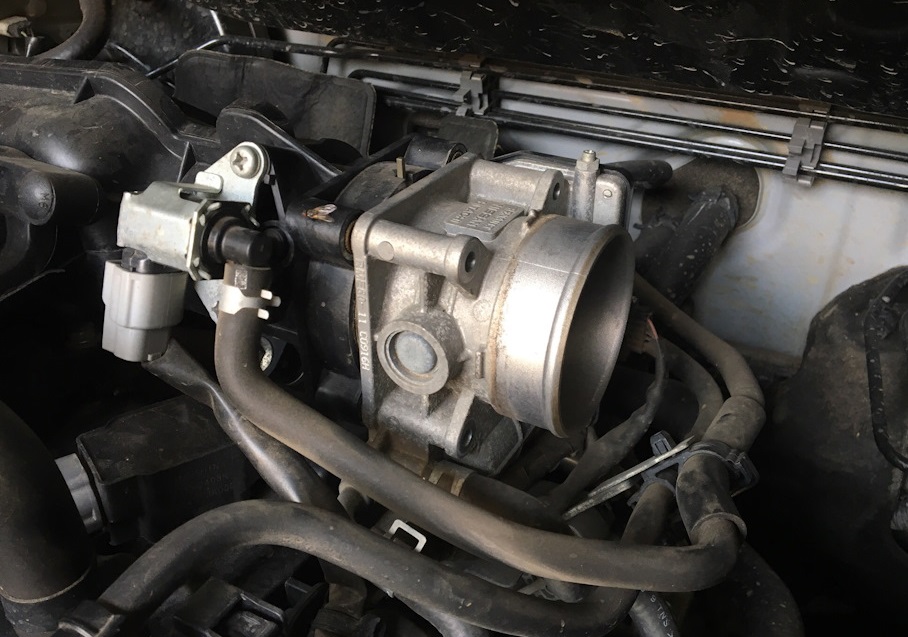

Снятие дроссельной заслонки на Ниссан Х-Трейл с двигателем QR25DE
1. Установите автомобиль на ровную поверхность и поднимите крышку капота.

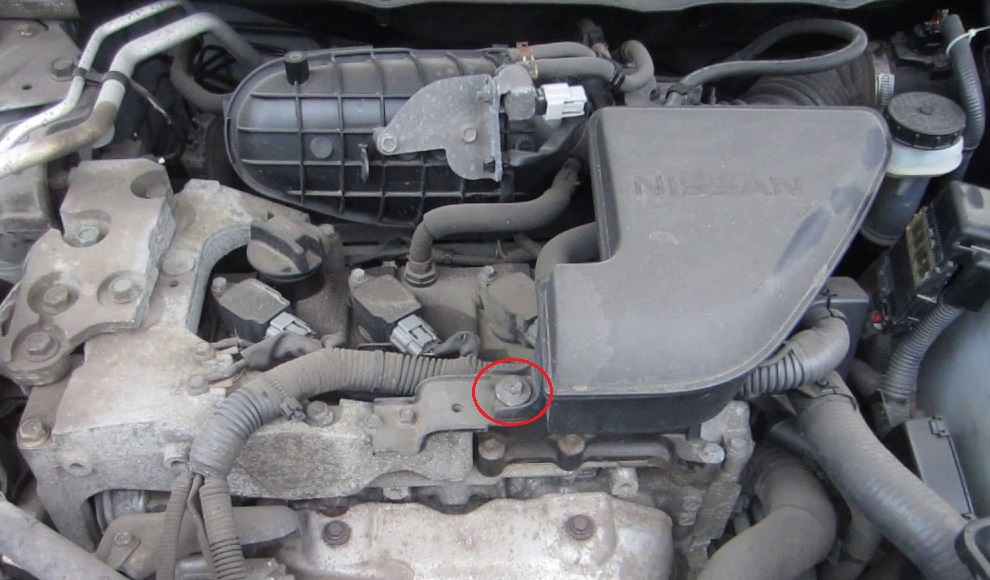

2. Торцевой головкой на 10 мм выверните 3 крепежных болта крышки двигателя.

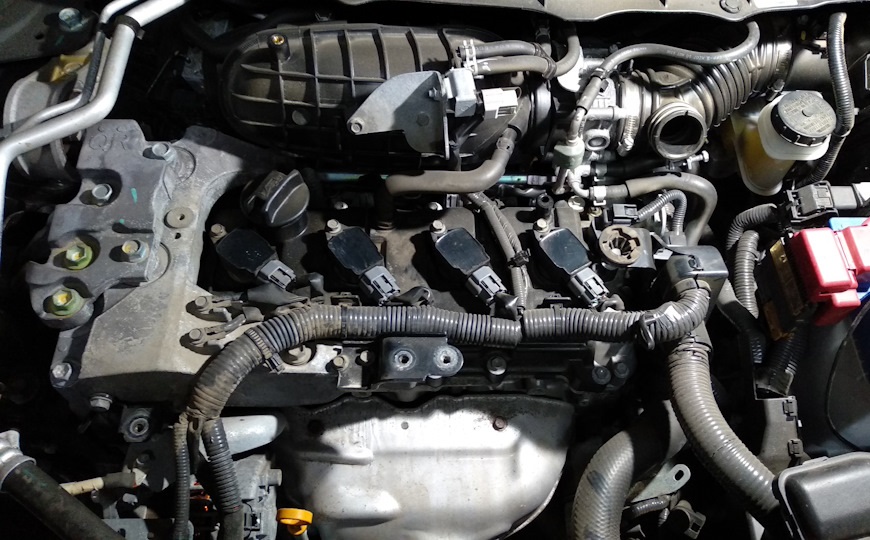

3. Снимите декоративную крышку двигателя.
4. Сдвиньте хомут и отсоедините патрубок.
5. Торцевым ключом на 10 мм выверните болт крепления.
6. Торцевым ключом на 10 мм ослабьте хомут.

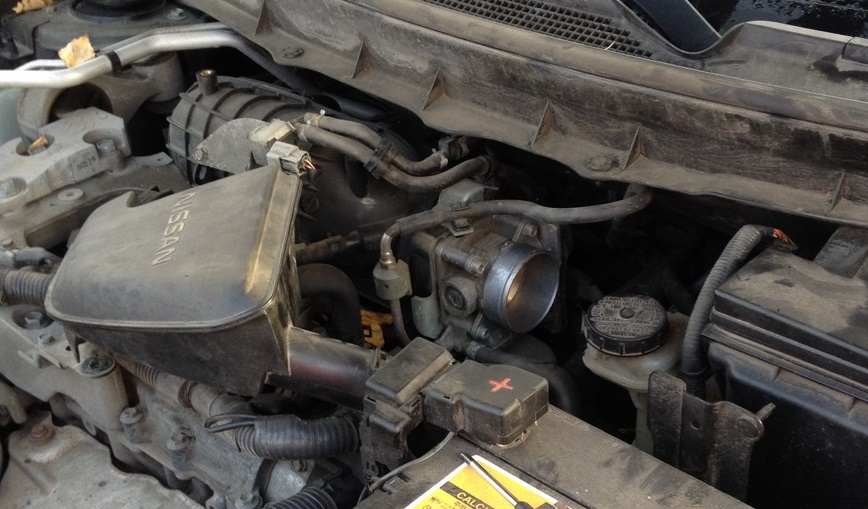

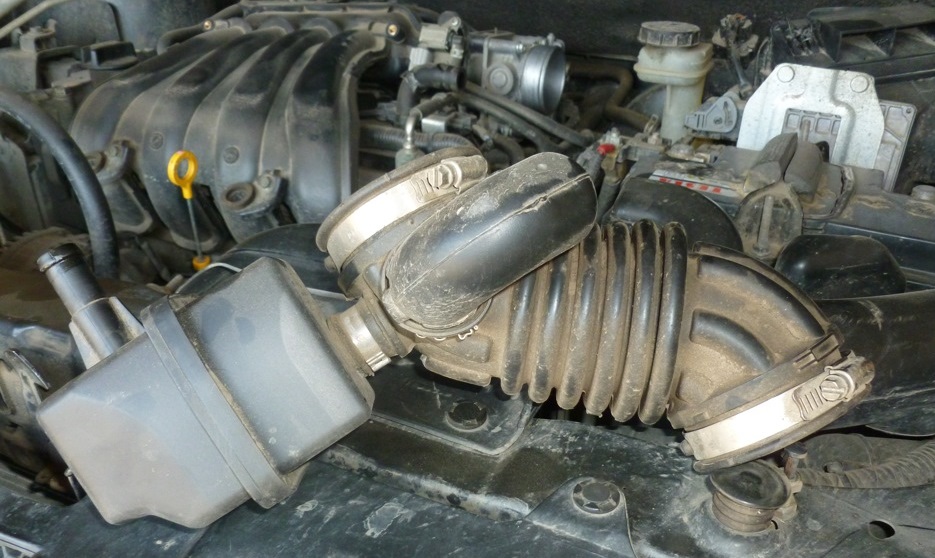

7. Уберите воздухозаборник в сторону.
8. Крестовой отверткой или торцевой головкой на 6 мм выверните 2 болта крепления воздухоподводящего рукава.
9. Снимите его.
10. Нажмите на фиксатор и отсоедините от дроссельной заслонки Ниссан Х-Трейл колодку проводов.
11. При отсоединении шлангов системы охлаждения от патрубков дроссельной заслонки, может потечь небольшое количество антифриза. Поэтому, перед отсоединением шлангов подложите сухую ветошь или подставьте небольшую емкость.

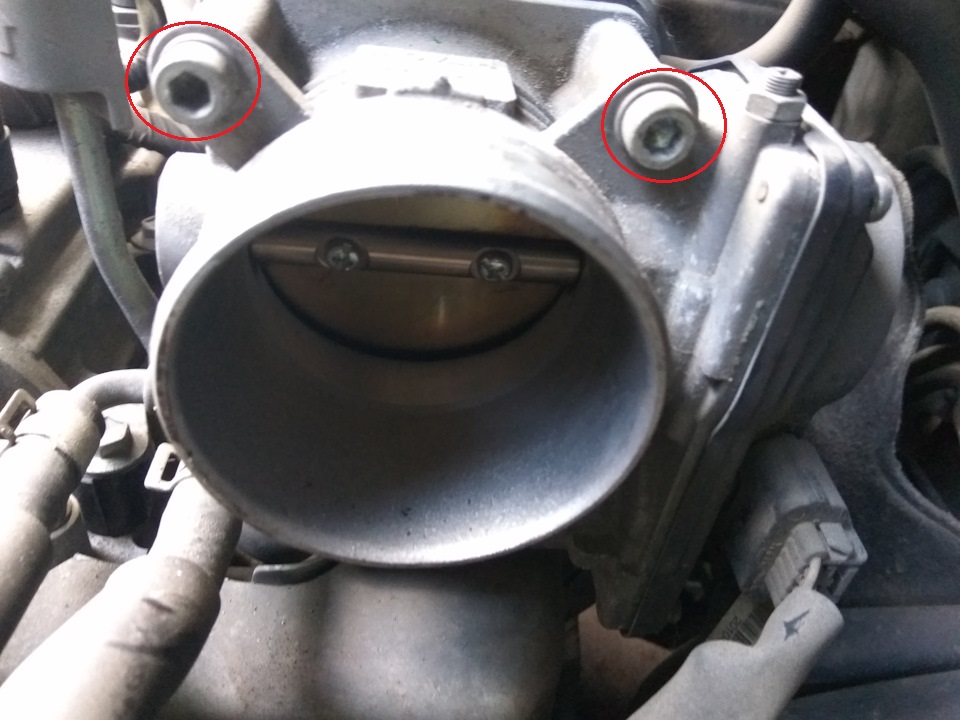

12. Шестигранным ключом на 6 мм выверните 4 болта крепления дроссельного узла Ниссан Х-Трейл.

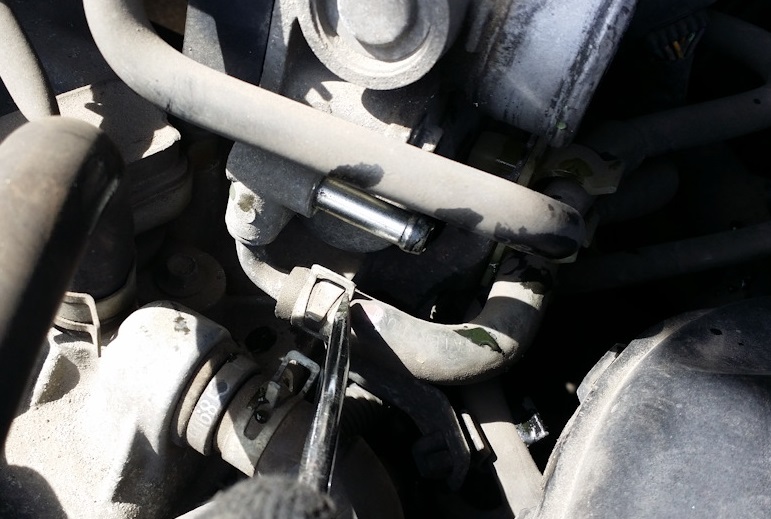

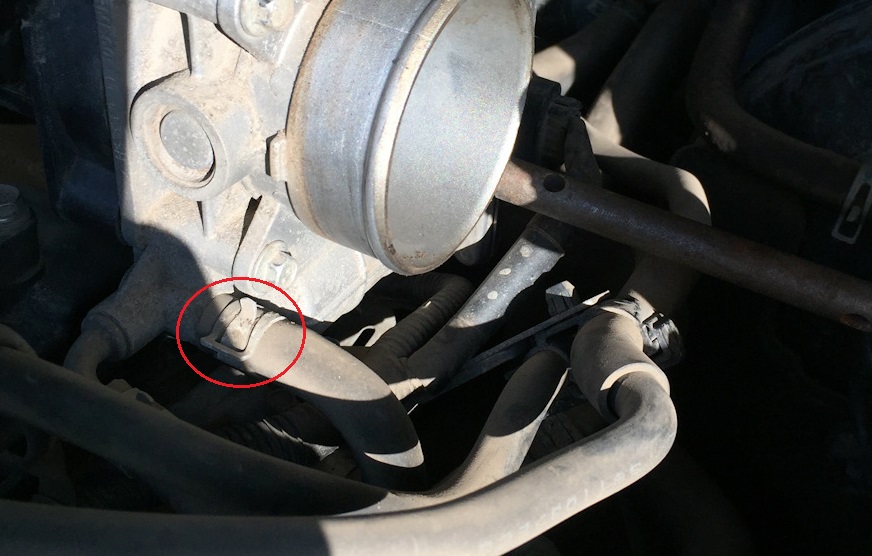

13. Пассатижами сдвиньте хомуты двух шлангов подогрева дроссельной заслонки.
14. Сдвиньте хомуты по шлангу, и снимите шланги с патрубков. Заглушите их болтами М8.

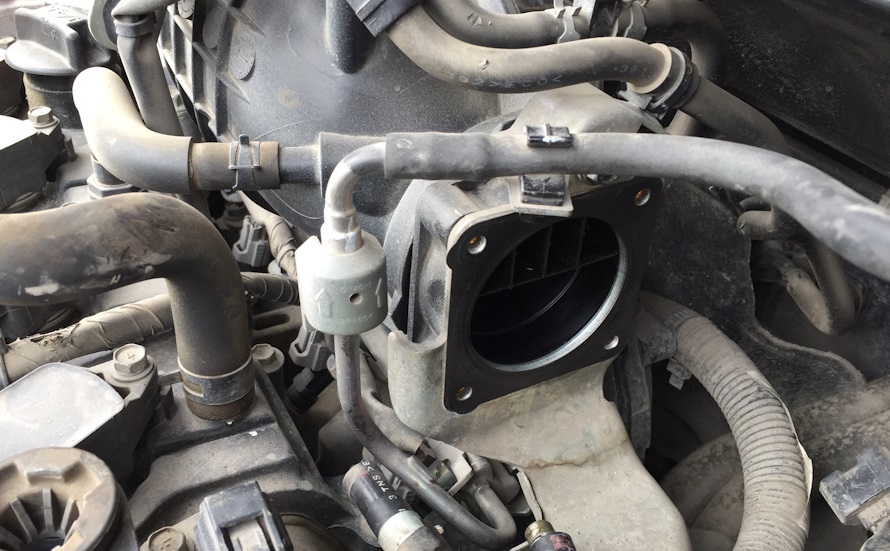

15. Снимите дроссельную заслонку Ниссан Х-Трейл вместе с уплотнительной прокладкой.
16. Очистите привалочные плоскости дроссельной заслонки кронштейна от остатков прокладки и обезжирьте их.
17. Если дроссельная заслонка Ниссан Х-Трейл была снята не для замены, очистите ее от загрязнений с помощью жидкости для чистки карбюраторов. Протрите ветошью.
18. Если заслонка неисправна, замените ее на новую.
19. Замените на новую уплотнительную прокладку.
20. Установите прокладку на место.
21. Установите дроссельную заслонку Ниссан Х-Трейл на место в порядке, обратном снятию. Момент затяжки болтов 9 Н•м.
22. Установите все снятые детали на место в порядке, обратном снятию.
23. Долейте охлаждающую жидкость до отметки МАХ на расширительном бачке.
Обучение дроссельной заслонки Ниссан Х-Трейл:
1. После всех прогревов, выключите зажигание (заглушите мотор) как минимум на 10 сек.
2. Убедитесь, что педаль газа отпущена.
3. Включите зажигание (ключ в положение ON, мотор не заводите) и подождите 3 сек.
4. В течение 5 сек быстро нажмите до упора и отпустите педаль газа 5 раз.
5. Через 7 сек нажмите до упора педаль газа. Держите педаль до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать (примерно 10 сек) и не будет гореть постоянно (примерно 20 сек).
6. Через 3 сек после постоянного загорания лампы, отпустите педаль газа.
7. Заведите двигатель и подождите 20 сек (если заглохнет, повторите запуск).
8. Нажмите педаль газа 2-3 раза и убедитесь, что мотор возвращается на нормальные холостые (700-/+50).
Источник: carpedia.club
