Снятие главного цилиндра сцепления Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Специальное приспособление 09023-00100
  • Специальный ключ

Детали и расходники:

  • Емкость для слития жидкости
  • Пластиковый контейнер

1. Слейте жидкость из гидропривода сцепления.

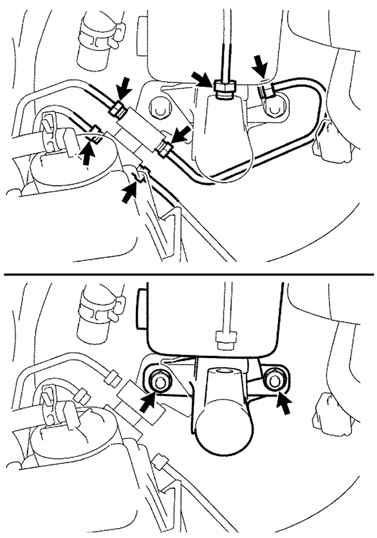

2. Снимите главный тормозной цилиндр, открутив болты крепления, показанные стрелками на рисунке.

Ключ гаечный рожковый

Болт крепления главного тормозного цилиндра Toyota Camry

Болты крепления главного тормозного цилиндра Toyota Camry

Болты крепления главного тормозного цилиндра

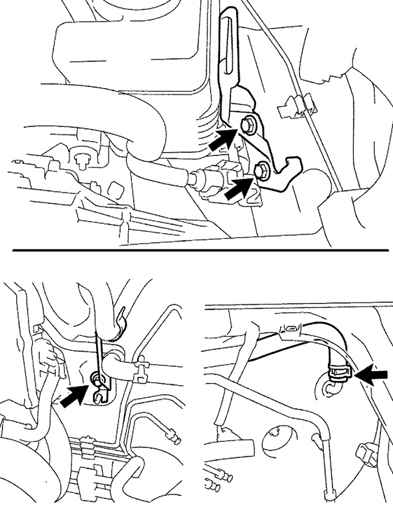

3. Снимите усилитель тормозов, открутив болты крепления, показанные стрелками на рисунке.

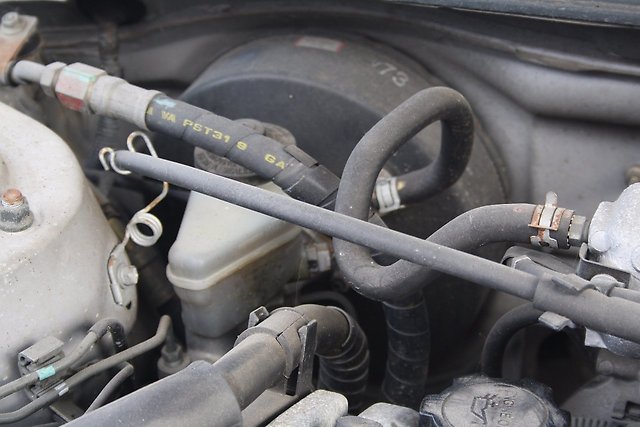

Вакуумный усилитель тормозов Toyota Camry



Болты крепления усилителя тормозов Toyota Camry

Болты крепления усилителя тормозов

4. Ослабив зажим, отсоедините трубку бачка главного цилиндра сцепления от главного цилиндра сцепления. Слейте жидкость в пластиковый контейнер.

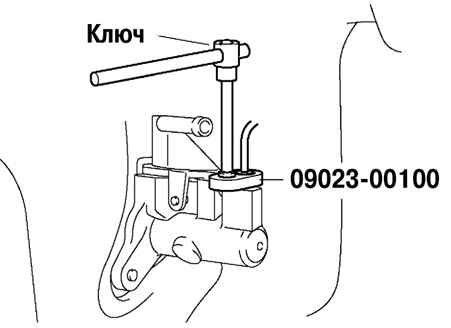

5. Используя специальное приспособление 09023-00100 и специальный ключ, отсоедините гибкий шланг от главного цилиндра сцепления.

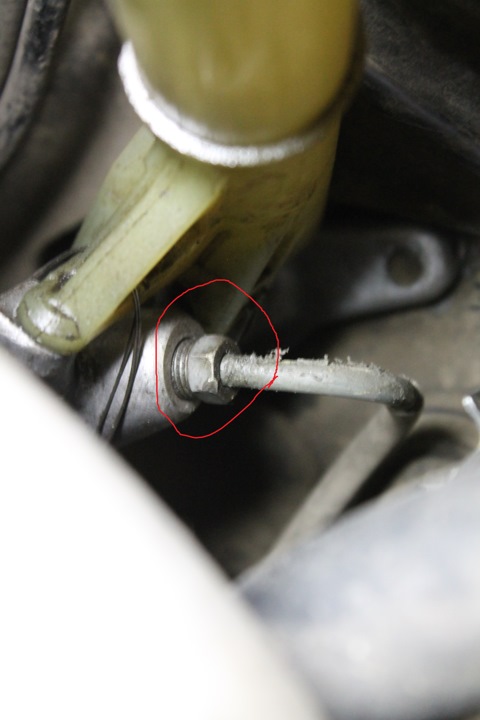

Отсоединение гибкого шланга от главного цилиндра сцепления Toyota Camry

Отсоединение гибкого шланга от главного цилиндра сцепления

6. Сняв зажим и штифт, снимите вилку толкателя главного цилиндра сцепления со штифтом.

Вилка толкателя главного цилиндра сцепления Toyota Camry

7. Отвернув 2 гайки, снимите главный цилиндр сцепления.

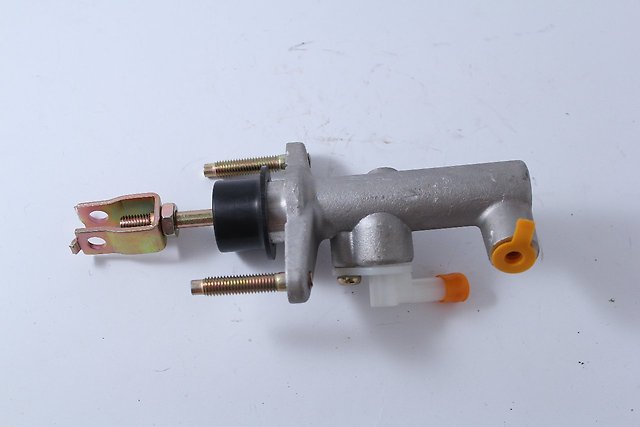

Главный цилиндр сцепления Toyota Camry
