Снятие головок блока цилиндров двигателя модели 1MZ-FE Toyota Camry 2001

Инструменты:

Гаечный ключ торцевой Т-образный 5 мм
Гаечный ключ торцевой Т-образный 8 мм
Насадка на вороток 10 мм
Свечной ключ
Специальный инструмент 09213-54015
Специальный инструмент 09950-50013

Детали и расходники:

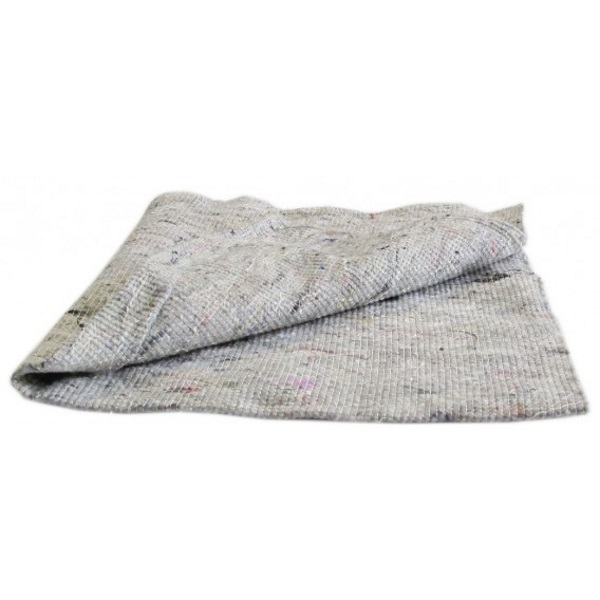

Ветошь

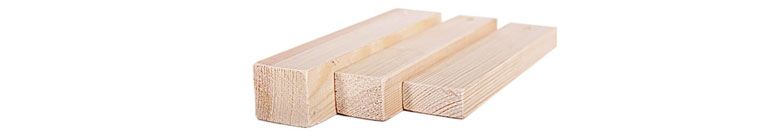

Деревянные бруски

1. Снимите валы впускных и выпускных клапанов.

2. Используя ключ на 8 мм, отверните болты с внутренним шестигранником на каждой головке блока цилиндров.

Порядок отворачивания болтов с внутренним шестигранником на каждой головке блока цилиндров Toyota Camry

Порядок отворачивания болтов с внутренним шестигранником на каждой головке блока цилиндров

3. Равномерно ослабьте и снимите две гайки и восемь болтов крепления головки блока цилиндров в несколько проходов в последовательности, указаной на рисунке.

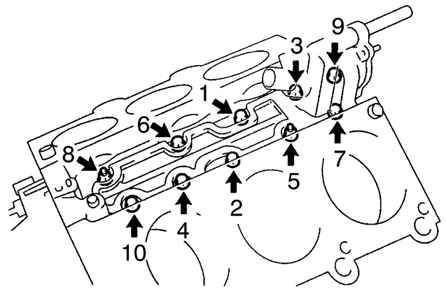

Порядок отворачивания гаек и болтов крепления головки блока цилиндров двигателя Toyota Camry

Порядок отворачивания гаек и болтов крепления головки блока цилиндров

Внимание:

Неправильный порядок отворачивания болтов может привести к деформации головки блока.

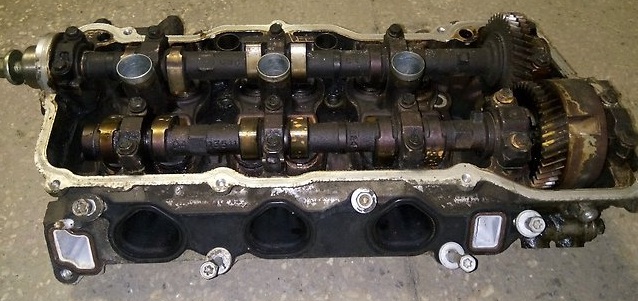

4. Снимите головку блока цилиндров с направляющих штифтов на блоке цилиндров и положите ее на ровную поверхность, подложив деревянные бруски и ветошь.
