Снятие и установка КПП Citroen Jumpy 1994 - 2006

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Яма/Эстакада
5 - 30 мин.
Автосервисы рядом

Инструменты:

  • Балонный ключ
  • Домкрат винтовой или гидравлический
  • Подставка - 2 шт.
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Пневмогайковерт
  • Головка на 16 мм
  • Головка на 17 мм
  • Головка на 18 мм
  • Головка на 19 мм
  • Головка на 36 мм
  • Головка-бита шестигранная на 8 мм
  • Головка-бита Torx T15
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ накидной прямой на 10 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Гаечный ключ накидной прямой на 16 мм
  • Гаечный ключ накидной прямой на 18 мм
  • Гаечный ключ накидной изогнутый на 21 мм
  • Ключ трещоточный
  • Круглогубцы
  • Съемник пистонов
  • Молоток большой
  • Монтажная лопатка (или отвертка плоская большая)
  • Передвижной подъемник
  • Динамометрический ключ

Детали и расходники:

  • Емкость технологическая
  • Аэрозольная смазка типа WD-40
  • Деревянный брусок
  • Деревянные рейки
  • Сальники коробки передач
  • Уплотнительные кольца сливной и заливной пробок коробки передач
  • Самостопоряющиеся гайки и шайбы
  • Отрезок трубы (для запрессовки сальников)
  • Универсальная смазка (для сальников)
  • Графитовая смазка Molykote BR2
  • Шнур или проволока
  • Трансмиссионное масло
  • Ветошь

Снятие коробки передач​

Примечания:

Коробку передач можно демонтировать, не снимая силовой агрегат с автомобиля, если, например, необходимость снятия коробки вызвана заменой сцепления или ведомого диска сцепления.

1. Поставьте капот вертикально, нажав на ручку замка капота.

Размещение ручки открытия замка капота Citroen Jumpy

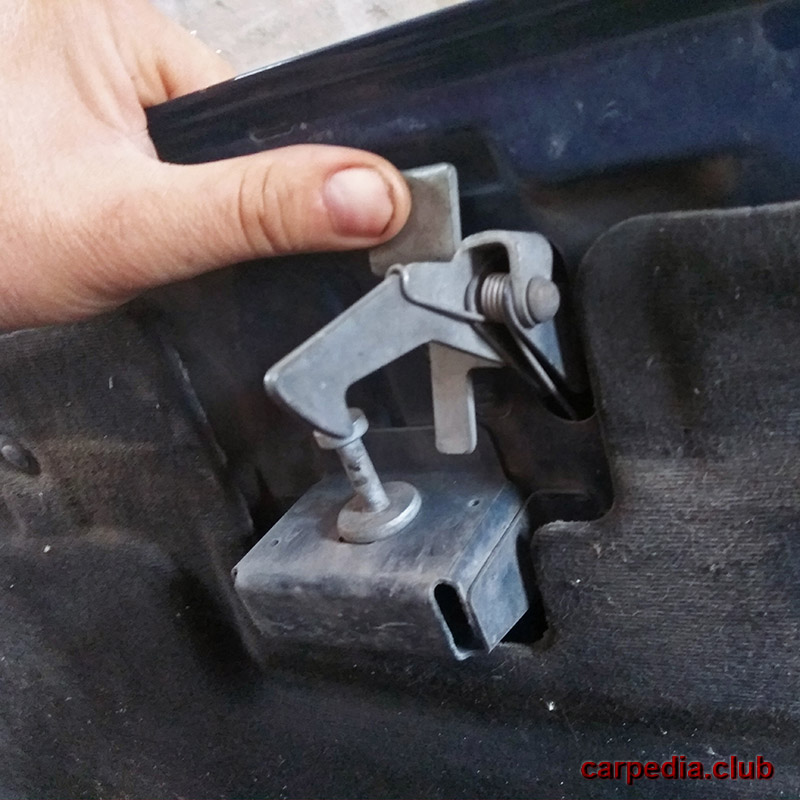

Ручка открытия замка капота Citroen Jumpy

2. Отсоедините клеммы обоих проводов от аккумулятора.

Снятие клемм с аккумуляторной батареи Citroen Jumpy

3. Снимите аккумуляторную батарею, отвернув два винта крепления прижимной планки аккумулятора, и платформу батареи.

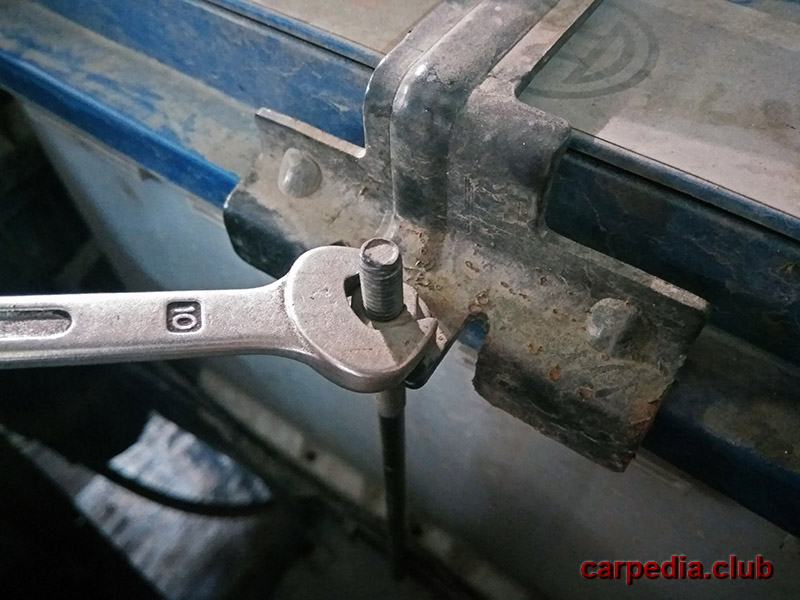

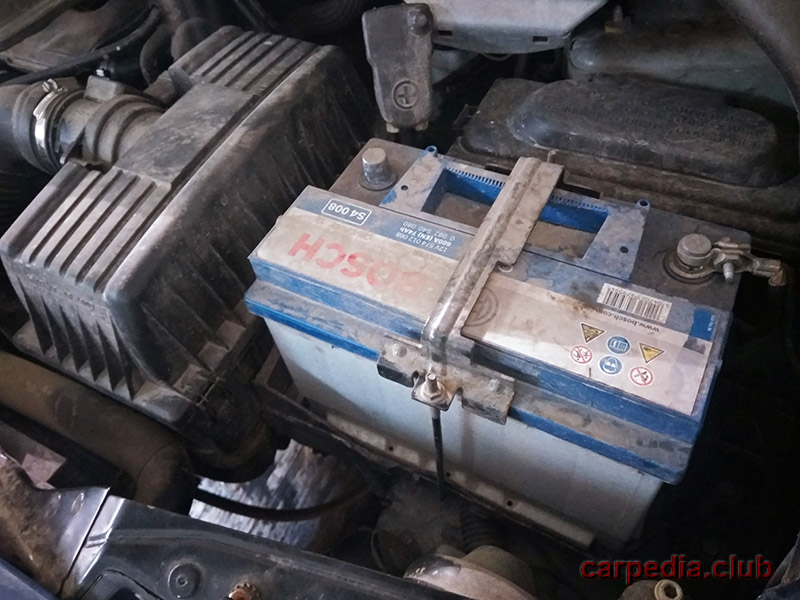

Откручивание гаек крепления прижимной планки аккумуляторной батареи Citroen Jumpy

4. Снимите защитные крышки болтов крепления колес, отжав крышку отверткой.

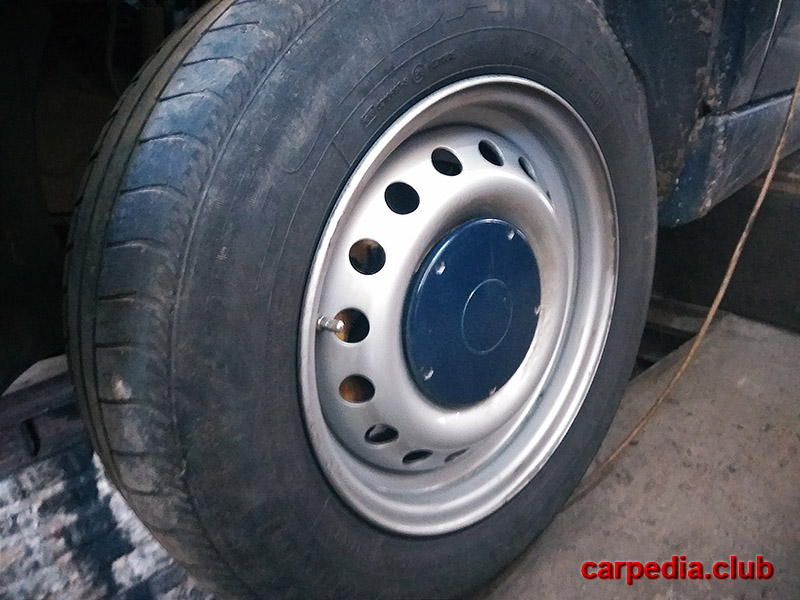

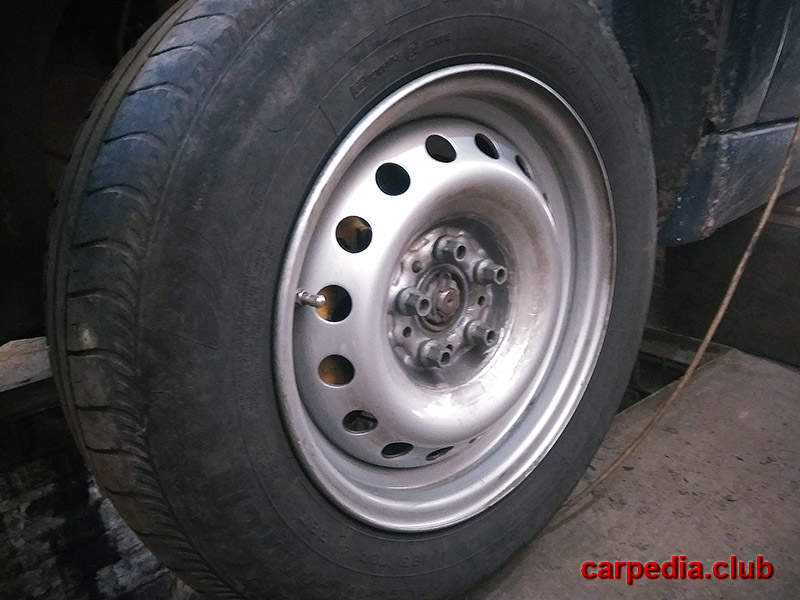

Размещение защитной крышки болтов крепления колеса Citroen Jumpy

Размещение болтов крепления колеса Citroen Jumpy

5. Отверните на пол-оборота болты крепления передних колес, предварительно зажав стояночный тормоз.

Откручивание болтов крепления переднего колеса Citroen Jumpy

6. Поднимите переднюю часть автомобиля и установите его на подставки.

Примечание:

Высота подставок должна быть достаточной для работ под автомобилем.

7. Снимите оба передних колеса, воспользовавшись пневмогайковертом с головкой на 17 или 19 мм.

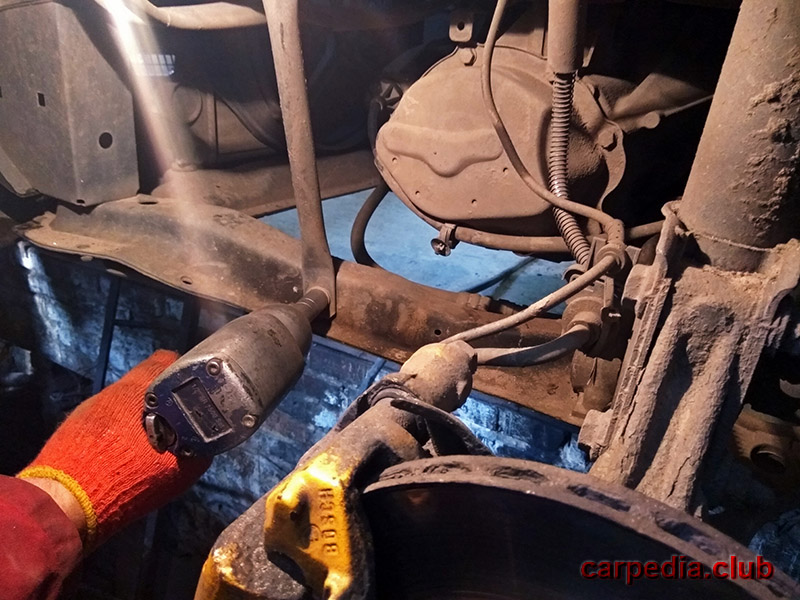

Отворачивание болтов крепления переднего колеса Citroen Jumpy

8. Выверните болты крепления брызговика двигателя и снимите брызговик.

9. Воспользовавшись круглогубцами, расконтруйте гайку ступицы левого колеса, достав стальной шплинт и прорезную стопорную шайбу.

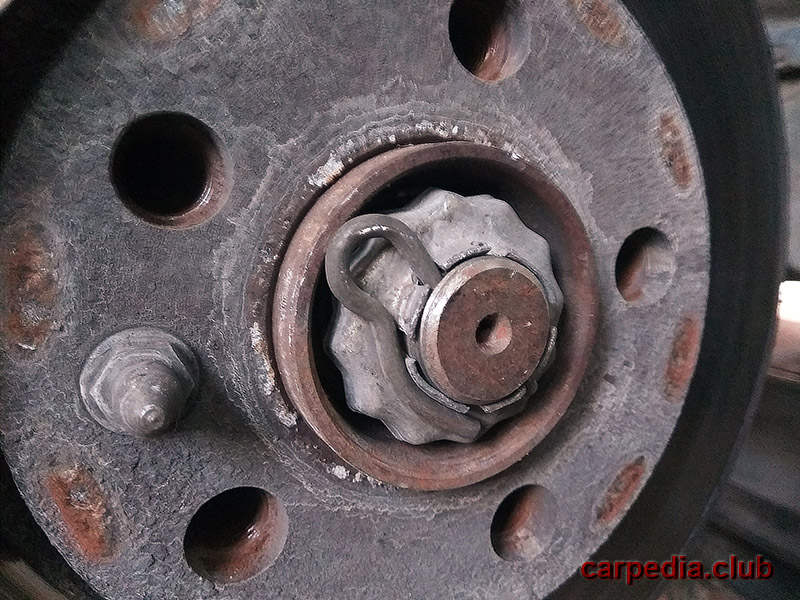

Шплинт гайки крепления ступицы переднего колеса Citroen Jumpy

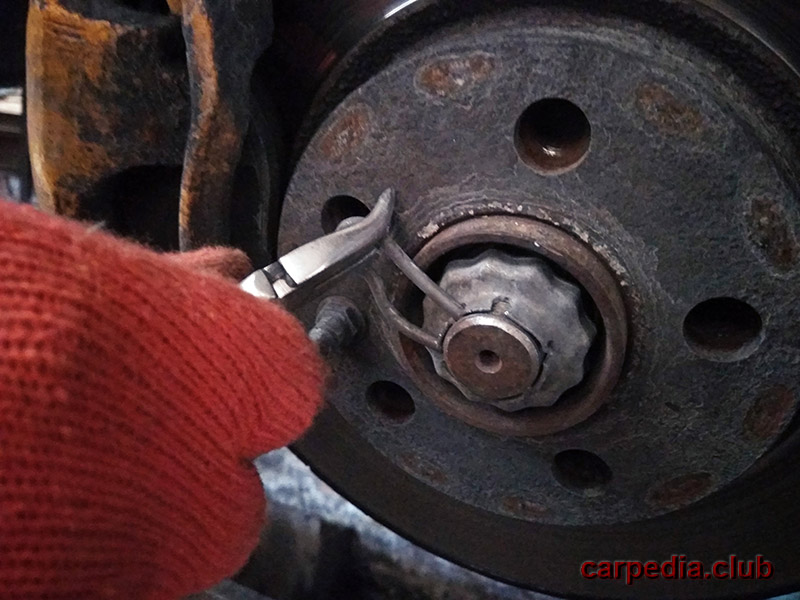

Извлечение шплинта гайки ступицы переднего колеса Citroen Jumpy

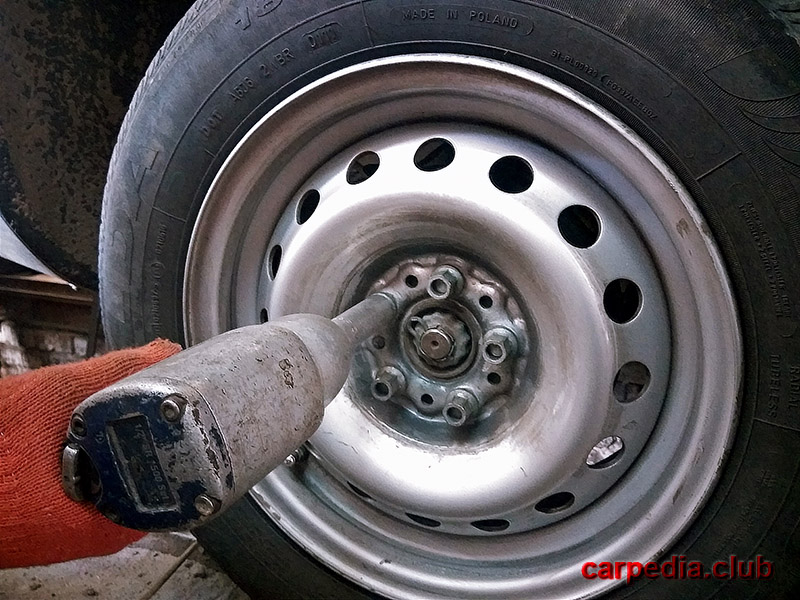

10. Отверните ступичную гайку левого колеса, воспользовавшись пневмогайковертом с головкой на 36 мм. При этом, попросите помощника нажать на педаль тормоза.

Откручивание ступичной гайки левого колеса Citroen Jumpy

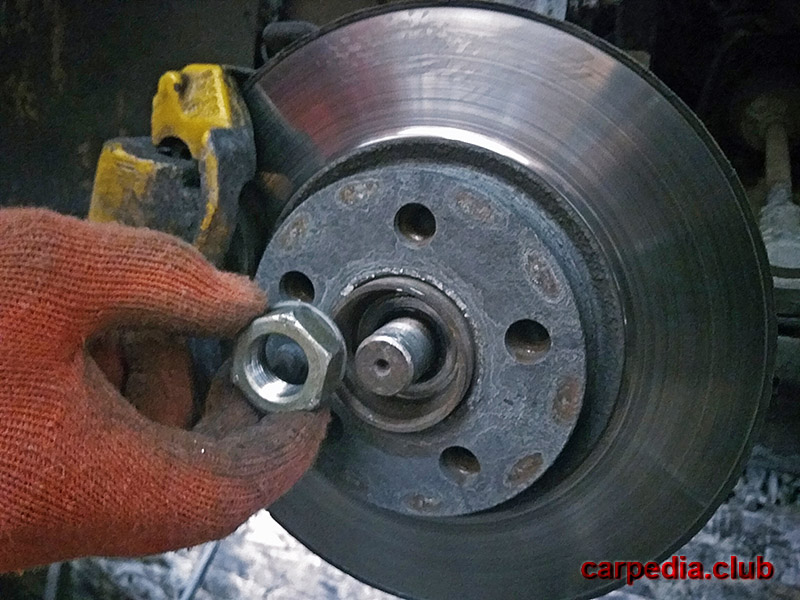

Снятие ступичной гайки левого колеса Citroen Jumpy

11. Аналогично отверните гайку ступицы правого переднего колеса.

12. Извлеките съемником пистонов фиксаторы подкрылка левого переднего колеса.

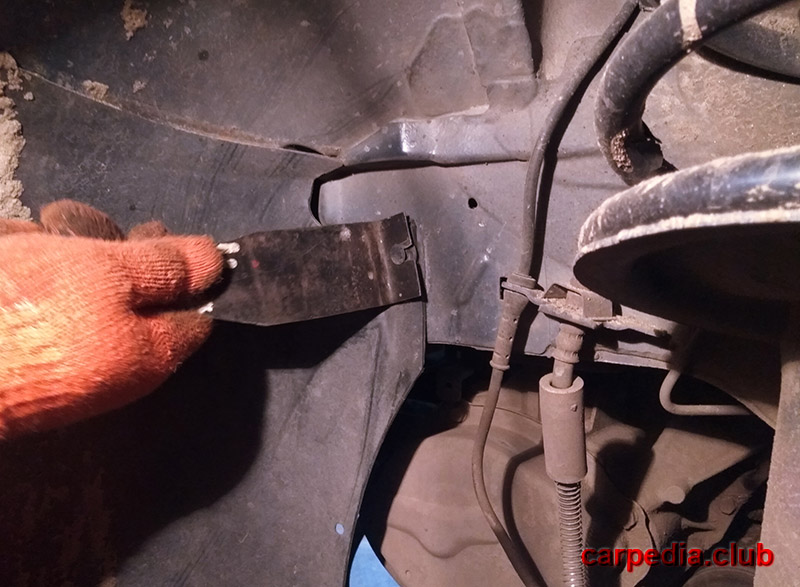

Извлечение съемником переднего фиксатора подкрылка левого переднего колеса Citroen Jumpy

Извлечение съемником переднего фиксатора подкрылка левого переднего колеса Citroen Jumpy

Извлечение съемником верхнего фиксатора подкрылка левого переднего колеса Citroen Jumpy

13. Отверните крестовой отверткой или головкой-битой Torx T15 саморез крепления подкрылка к переднему бамперу.

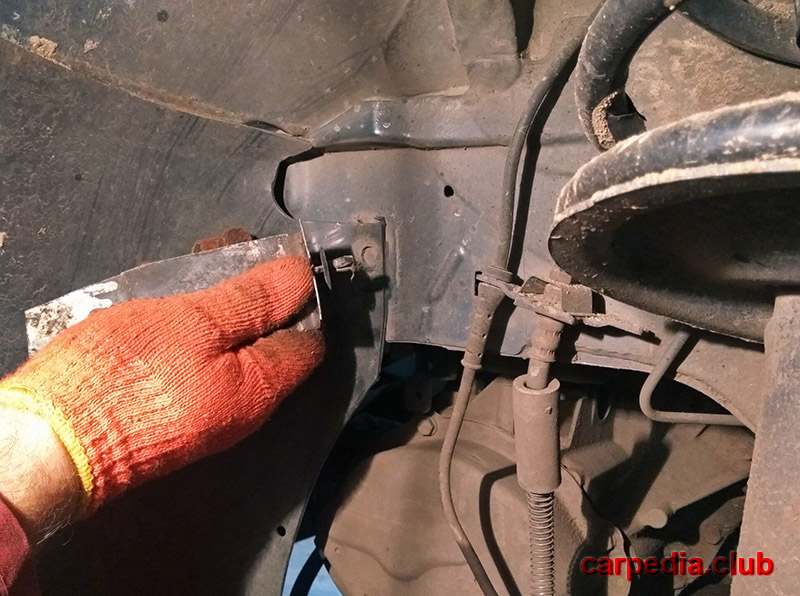

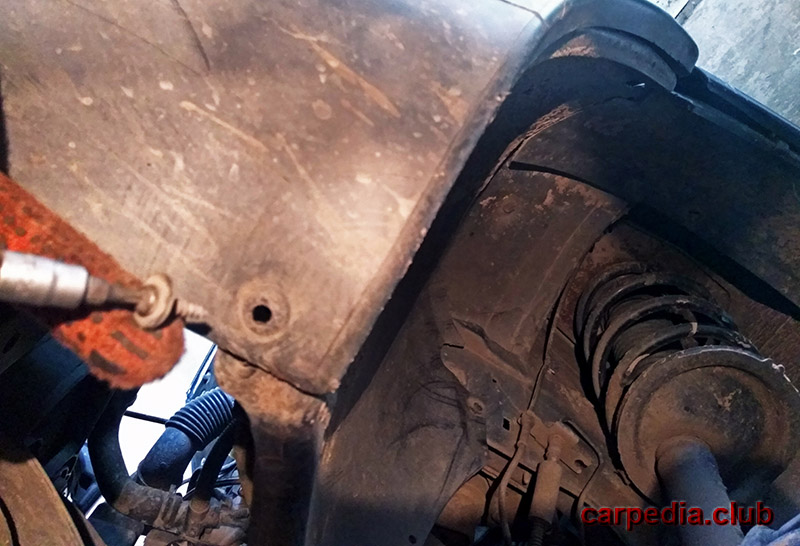

Откручивание самореза крепления подкрылка левого колеса к переднему бамперу Citroen Jumpy

14. Снимите подкрылок левой колесной арки.

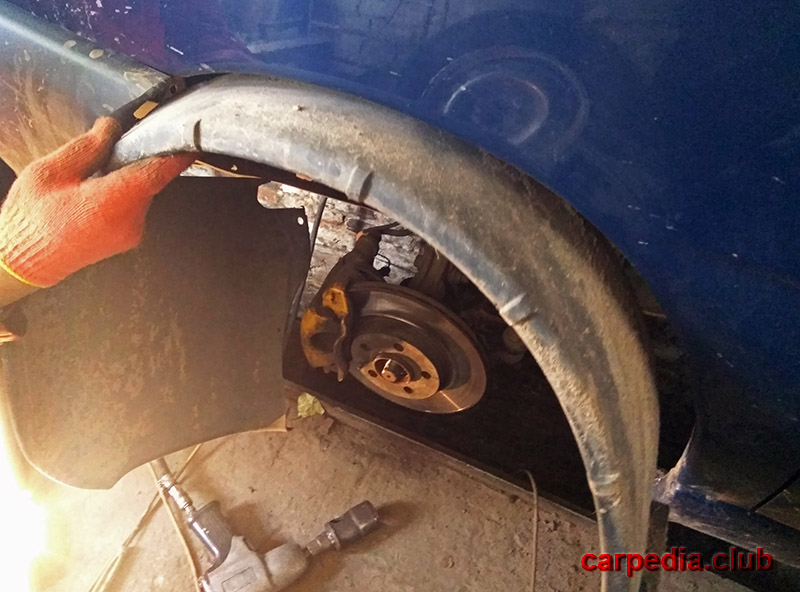

Снятие подкрылка левой колесной арки Citroen Jumpy

15. Аналогично снимите подкрылок правой колесной арки.

16. Снимите распорку в передней части двигателя, отвернув два болта головкой на 16 мм.

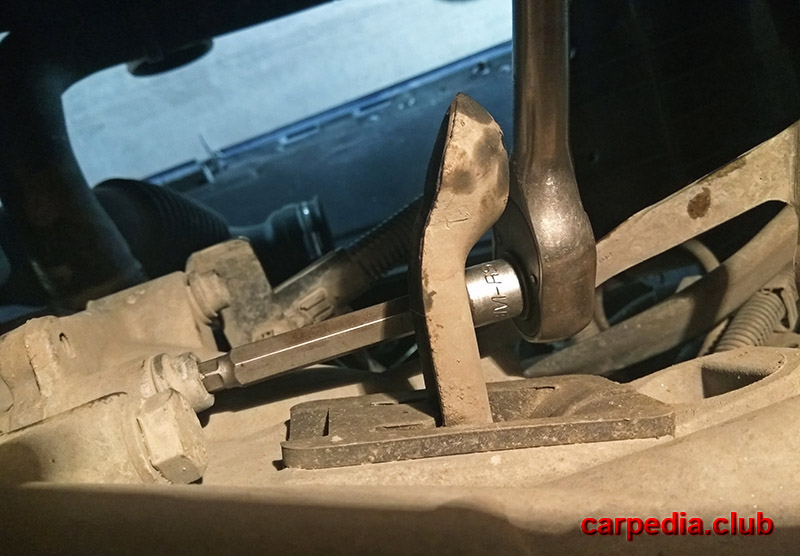

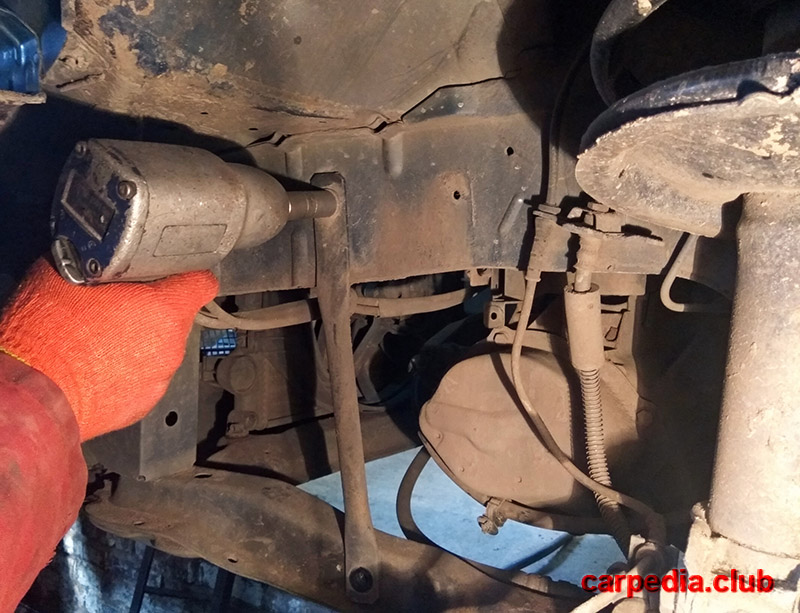

Откручивание нижнего болта крепления распорки передней части двигателя Citroen Jumpy

Откручивание верхнего болта крепления распорки передней части двигателя Citroen Jumpy

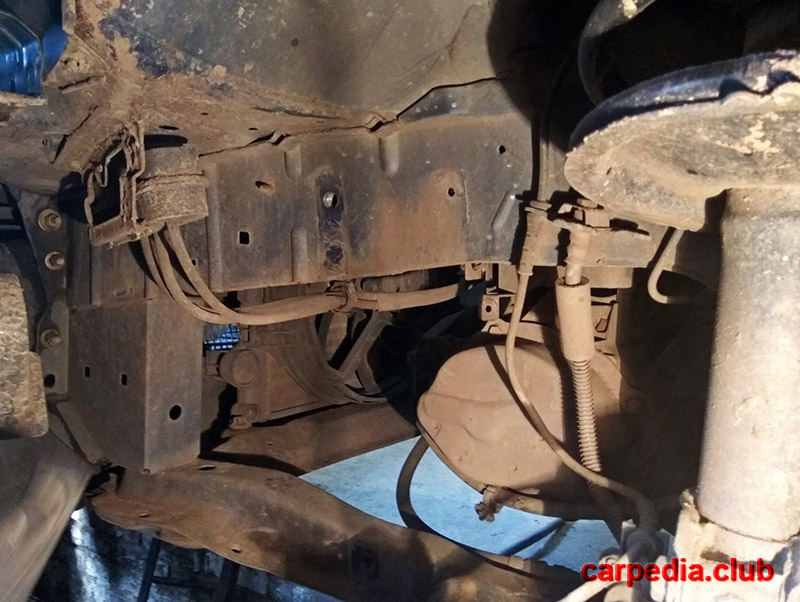

Передняя часть двигателя со снятой распоркой кузова Citroen Jumpy

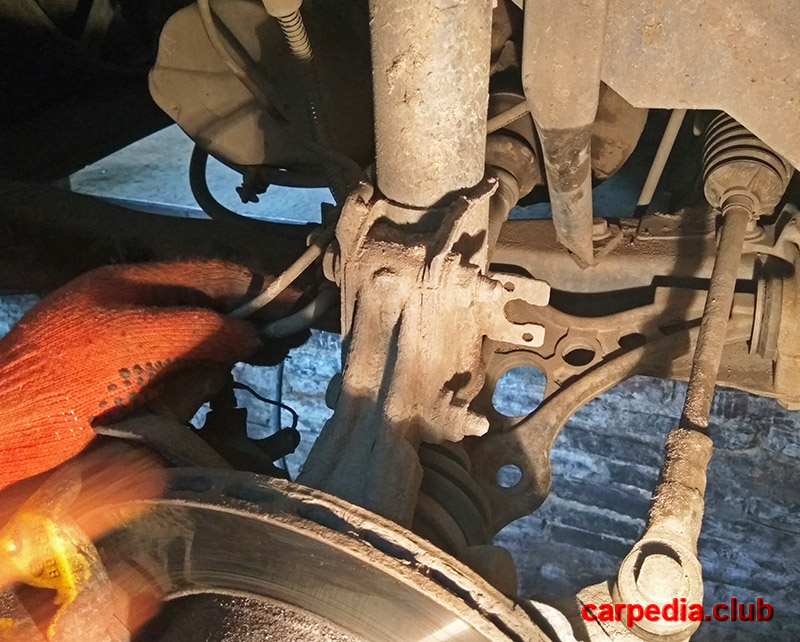

17. Отведите в сторону от крепления поворотного кулака тормозной шланг и жгут проводов датчика ABS.

Отведение от крепления поворотного кулака тормозного шланга и проводов датчика ABS на Citroen Jumpy

18. Обработайте элементы крепления поворотного кулака к амортизаторной стойке проникающей жидкостью типа WD-40.

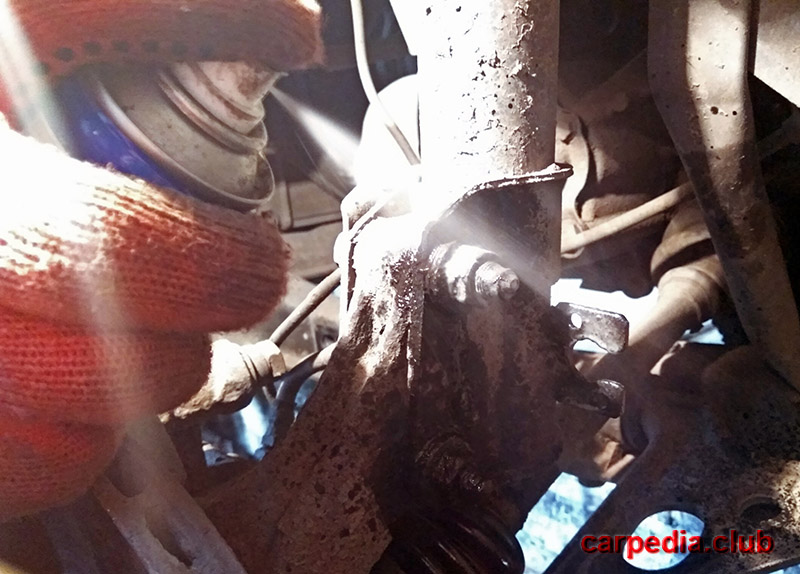

Обработка проникающей жидкостью гаек крепления поворотного кулака к амортизаторной стойке Citroen Jumpy

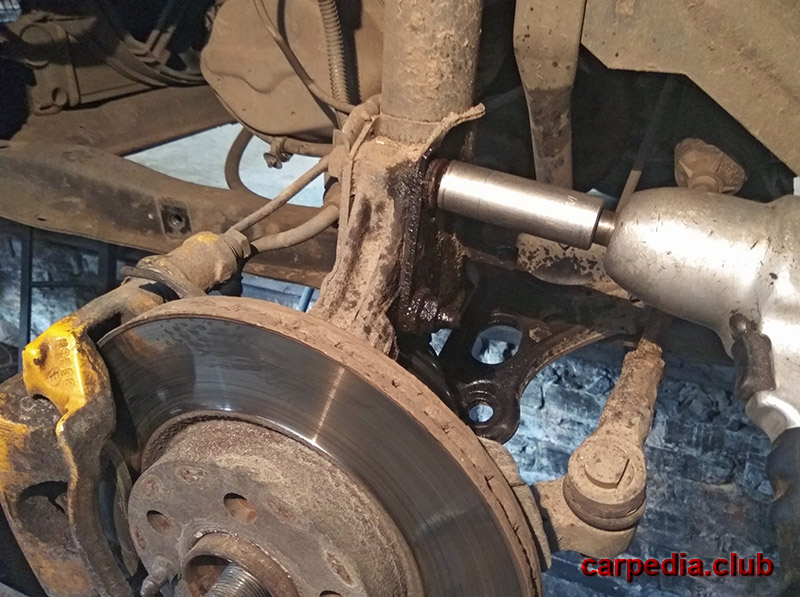

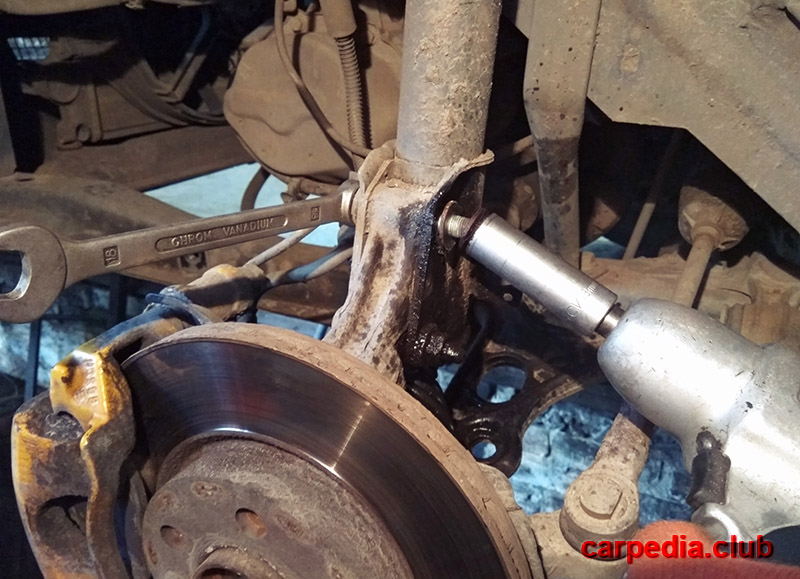

19. Отверните гайки крепления поворотного кулака к амортизаторной стойке пневмогайковертом с головкой на 18 мм. От проворачивания фиксируйте соответствующий болт накидным ключом того же размера.

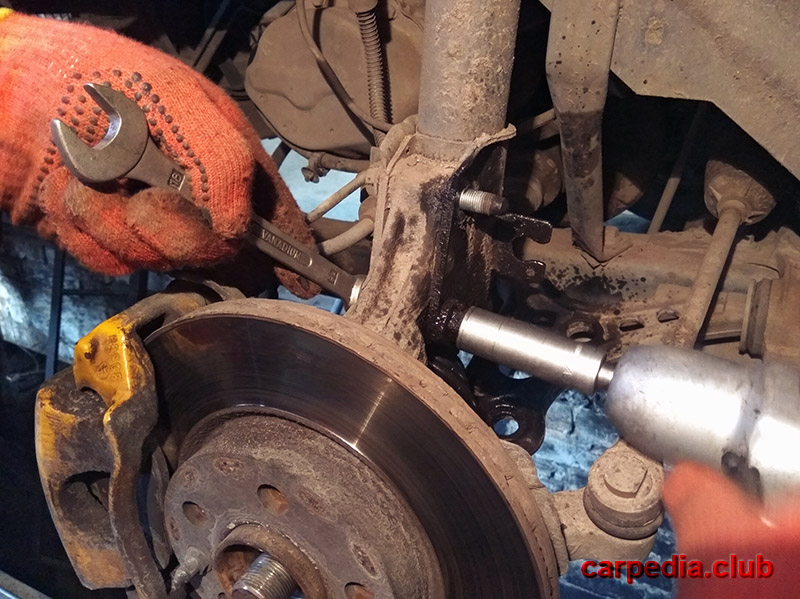

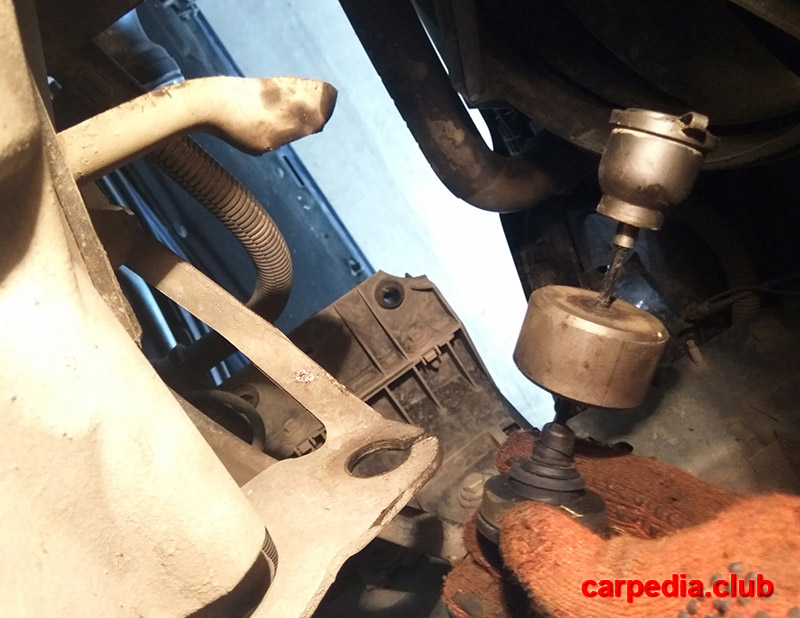

Откручивание верхней гайки крепления поворотного кулака к амортизаторной стойке Citroen Jumpy

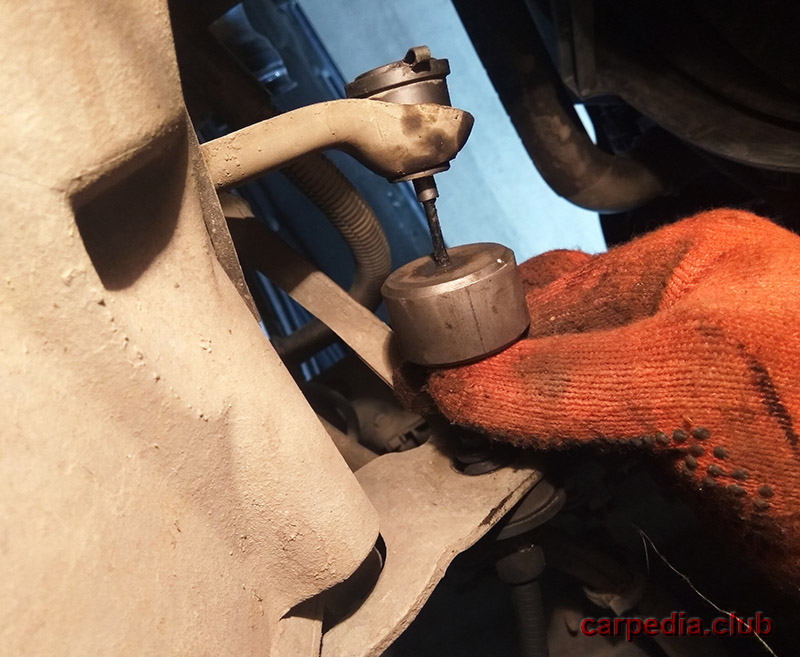

Откручивание верхнего болта крепления поворотного кулака к амортизаторной стойке Citroen Jumpy

Откручивание нижнего болта крепления поворотного кулака к амортизаторной стойке Citroen Jumpy

20. Снимите поворотный кулак с шлицов ШРУСа, крепления амортизаторной стойки и поверните кулак вокруг наконечника рулевой тяги.

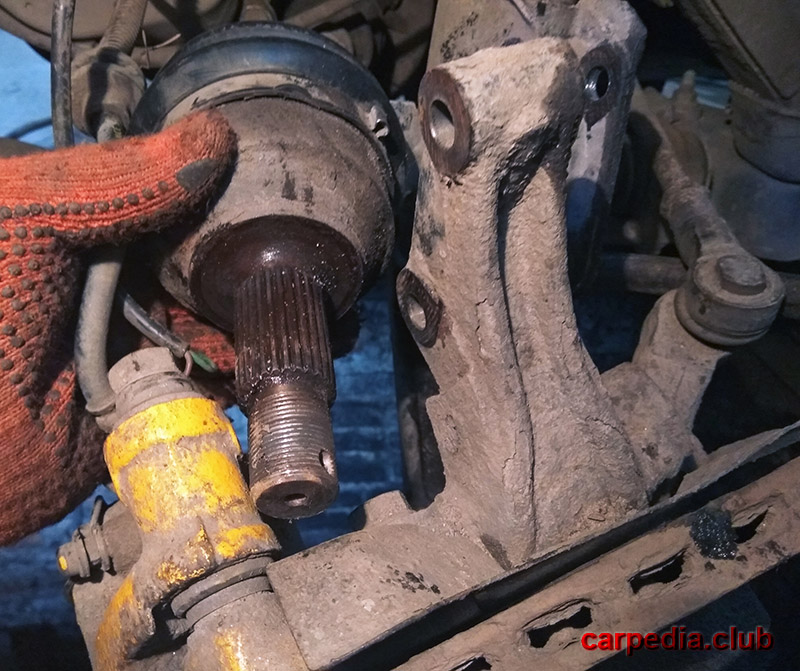

Извлечение привода ступицы левого колеса Citroen Jumpy

Примечание:

Возможно, придется использовать молоток для снятия поворотного кулака. В этом случае наносите удары через деревянный брусок.

21. Аналогично выведите привод из ступицы правого колеса.

22. Слейте масло из коробки передач в заранее приготовленную емкость, отвернув сливную пробку ключом на 21 мм.

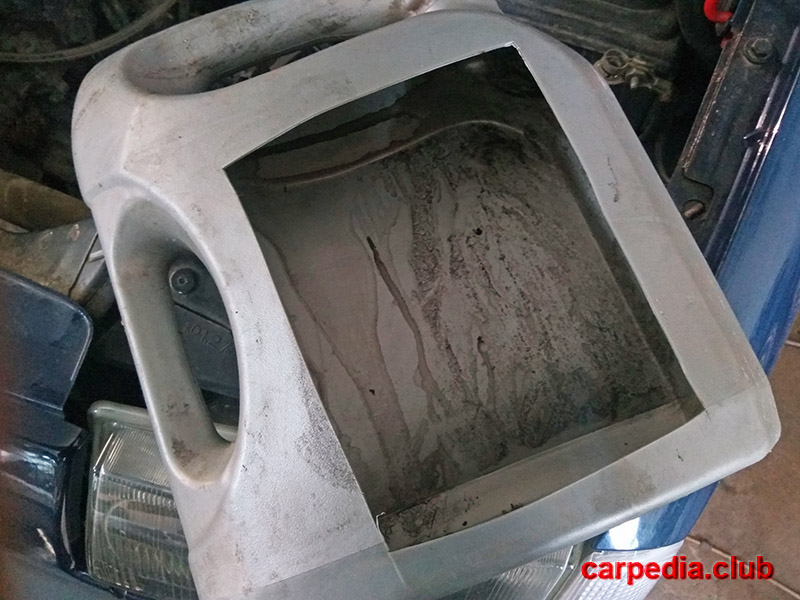

Емкость техническая для слива трансмиссионного масла из коробки передач Citroen Jumpy

Откручивание сливной пробки в картере коробки передач Citroen Jumpy

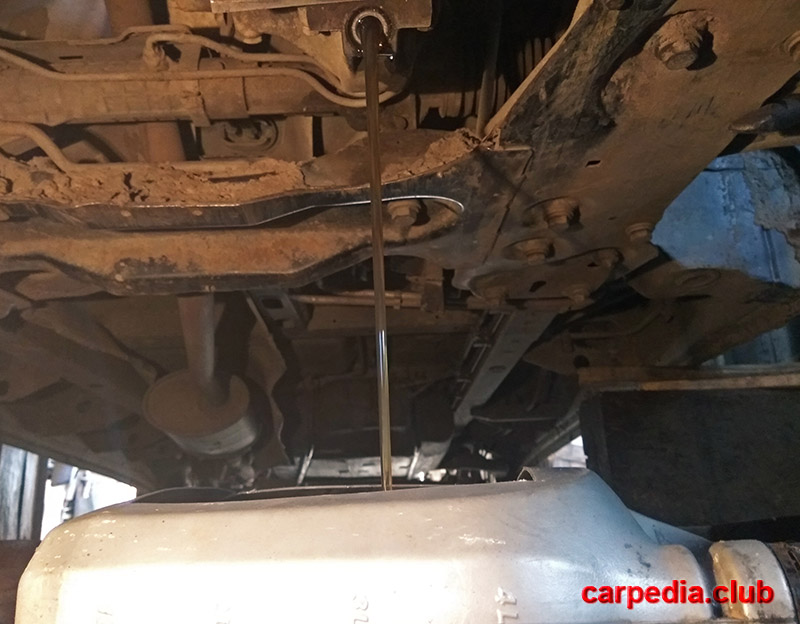

Сливание масла из коробки передач Citroen Jumpy

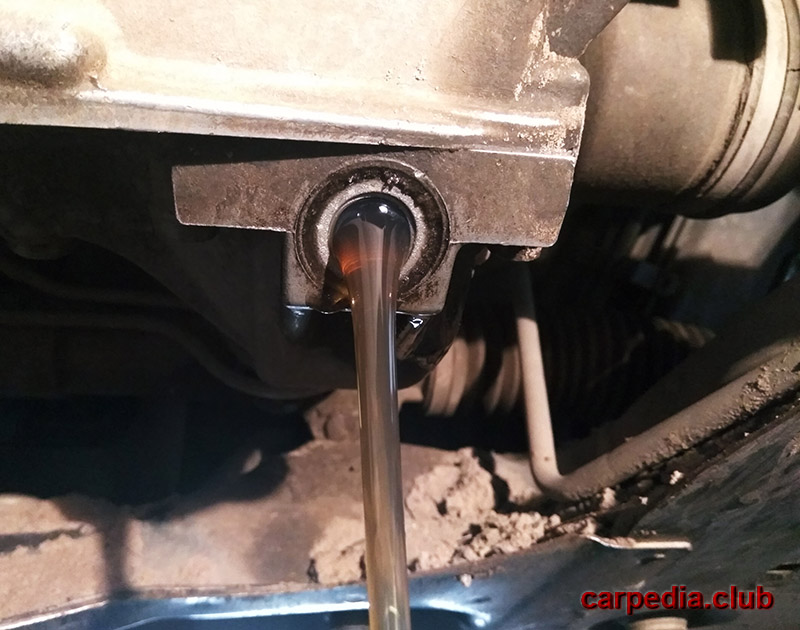

Сливание масла из коробки передач Citroen Jumpy

23. Отсоедините трос привода выключения сцепления от рычага вилки механизма выключения сцепления.

Крепление троса привода выключения сцепления к рычагу вилки механизма выключения сцепления Citroen Jumpy

Снятие троса привода выключения сцепления с рычага вилки механизма выключения сцепления Citroen Jumpy

24. Вставьте монтажную лопатку или большую отвертку между корпусом внутреннего шарнира привода и картером сцепления и вытолкните хвостовик ШРУСа из коробки передач.

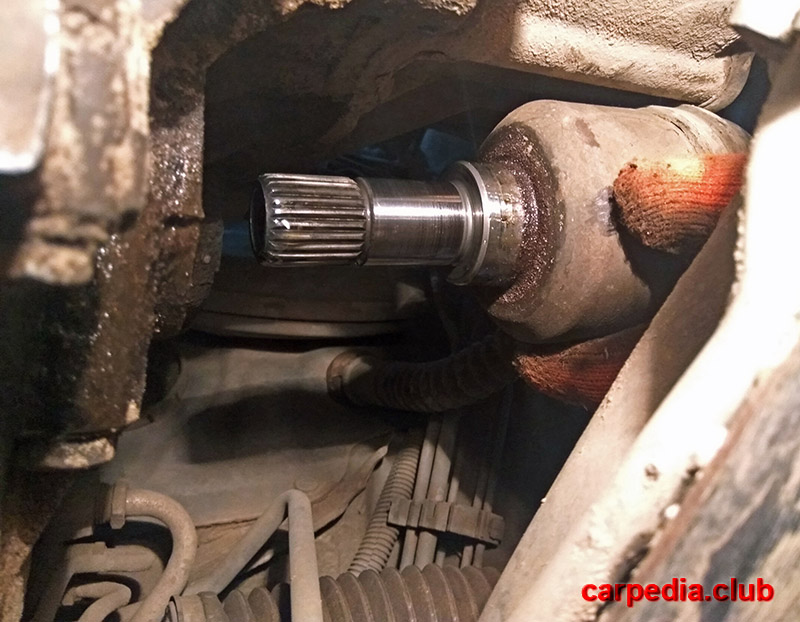

Выведение хвостовика ШРУСа из шлицевого отверстия шестерни привода колес Citroen Jumpy

Выведение хвостовика ШРУСа из шлицевого отверстия шестерни привода колес Citroen Jumpy

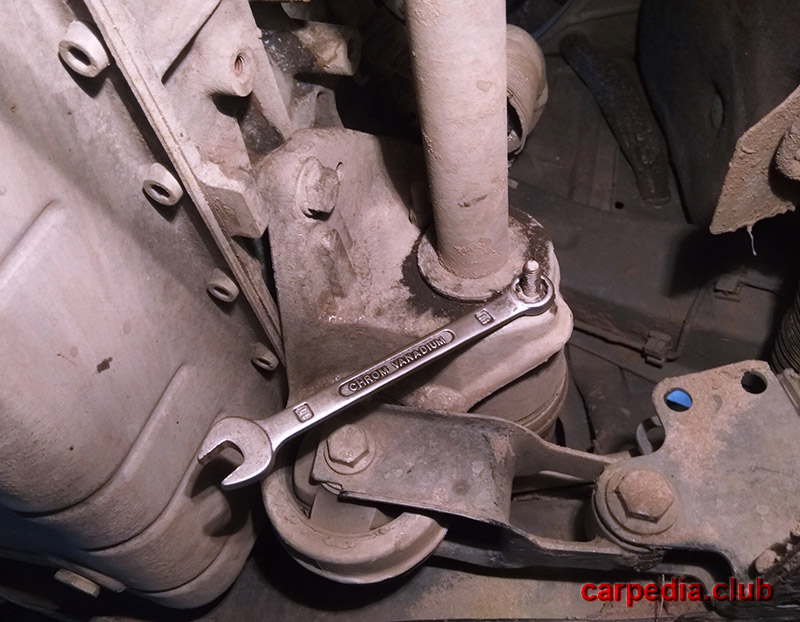

25. В приводном валу с опорным подшипником ослабьте гайки болтов крепления опорного подшипника, а головки болтов поверните на четверть оборота. При этом происходит высвобождение наружного кольца опорного подшипника.

Ослабление гайки первого болта опорного подшипника приводного вала Citroen Jumpy

Ослабление гайки второго болта опорного подшипника приводного вала Citroen Jumpy

26. Удерживая приводной вал за наружный конец, потяните его, чтобы внутренний конец вышел из монтажного блока. После высвобождения приводного вала, снимите пылезащитное кольцо с внутреннего конца вала.

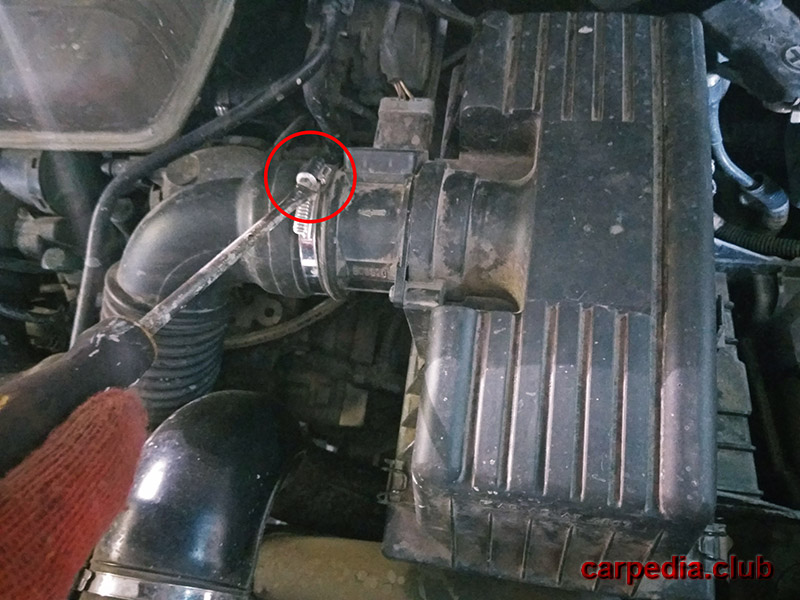

27. Ослабьте затяжку хомута крепления впускного шланга к патрубку воздушного фильтра.

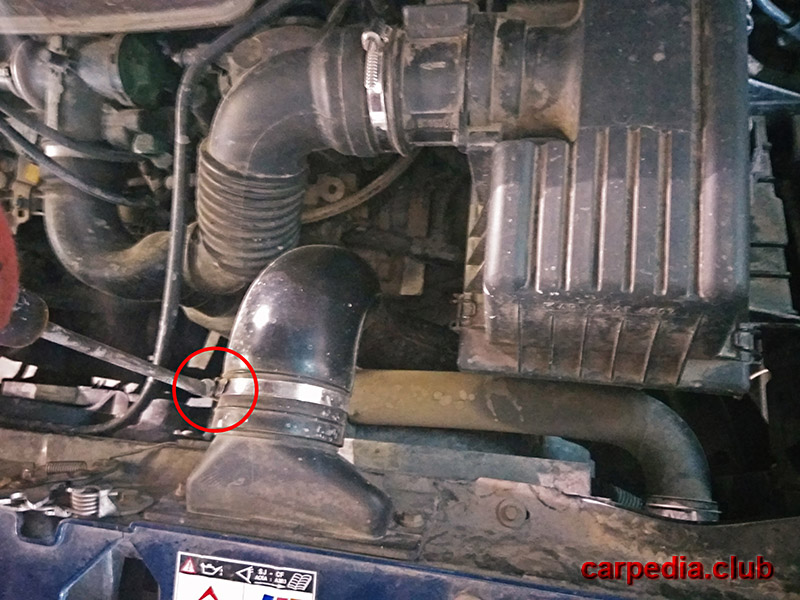

Ослабление хомута крепления впускного шланга к патрубку воздушного фильтра двигателя Citroen Jumpy

28. Затем ослабьте затяжку хомута крепления впускного шланга к патрубку воздухозаборника.

Ослабление затяжки хомута крепления впускного шланга к патрубку воздухозаборника Citroen Jumpy

29. Отсоедините колодку жгута проводов от датчика массового расхода воздуха.

Отсоединение колодки жгута проводов от датчика массового расхода воздуха Citroen Jumpy

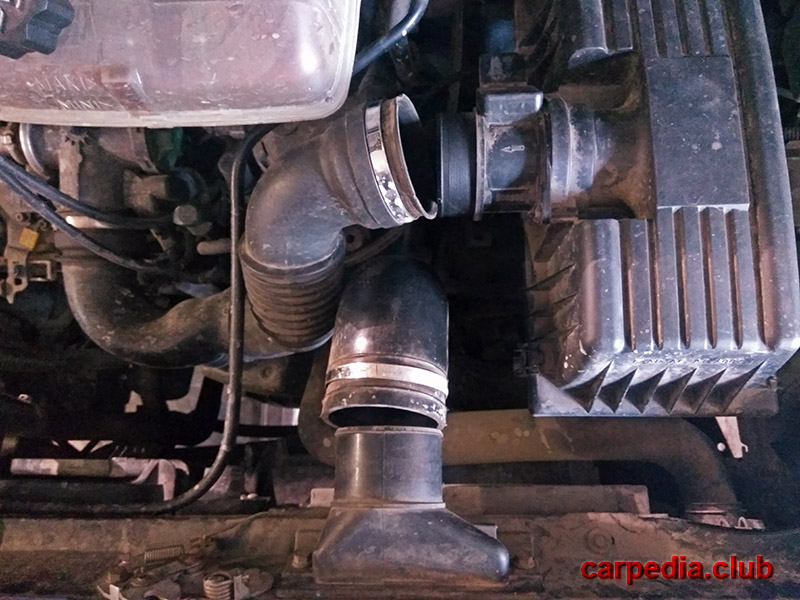

30. Отсоедините шланги впуска воздуха с патрубков ранее ослабленных хомутов.

Отсоединение впускных шлангов воздуха от патрубков фильтра и воздухозаборника Citroen Jumpy

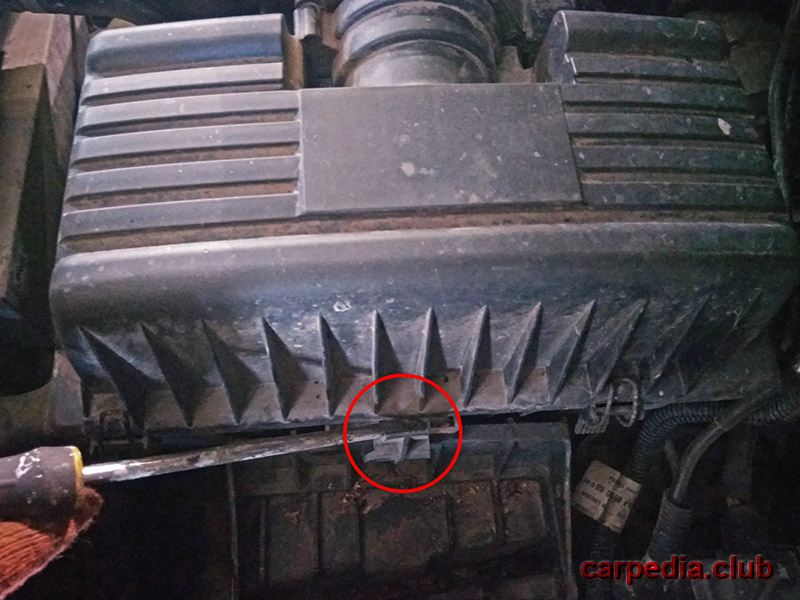

31. Отсоедините крепление впускного резонатора от воздушного фильтра.

Отсоединение впускного резонатора от воздушного фильтра Citroen Jumpy

32. Отверните болт крепления резонатора к картеру коробки передач.

Откручивание болта крепления впускного резонатора к картеру коробки передач Citroen Jumpy

33. Снимите впускной резонатор с впускным шлангом, а также воздушный фильтр.

Снятие впускного резонатора с двигателя Citroen Jumpy

34. Отсоедините колодку проводов от датчика скорости автомобиля.

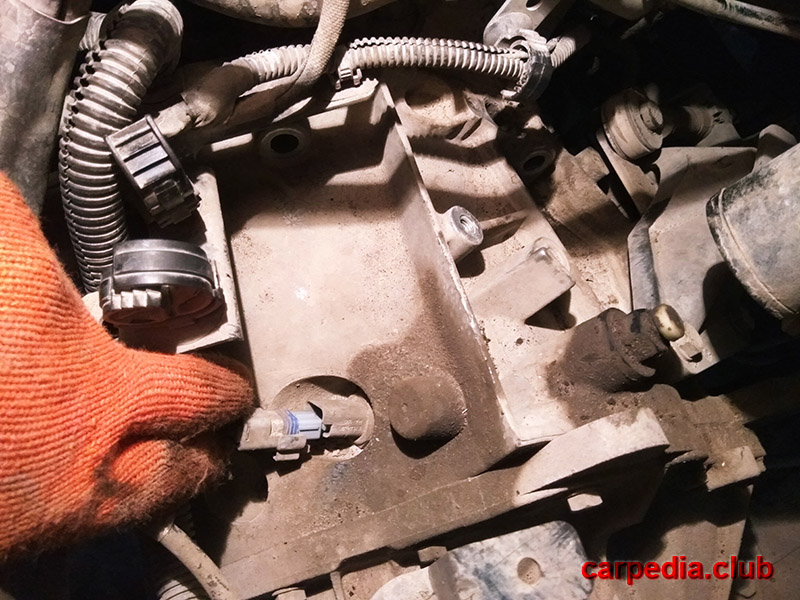

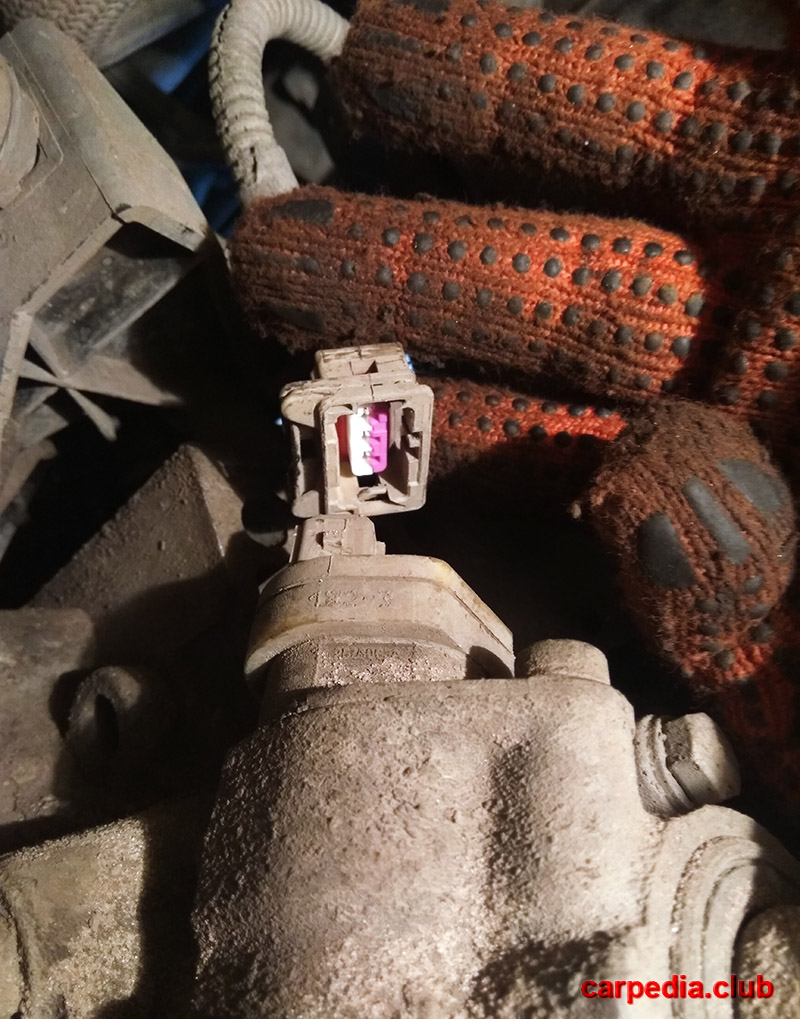

Отсоединение колодки проводов от датчика скорости Citroen Jumpy

35. Отверните три болта крепления защитного кожуха маховика и снимите его.

Откручивание болта крепления защитного кожуха маховика Citroen Jumpy

Откручивание болта крепления защитного кожуха маховика Citroen Jumpy

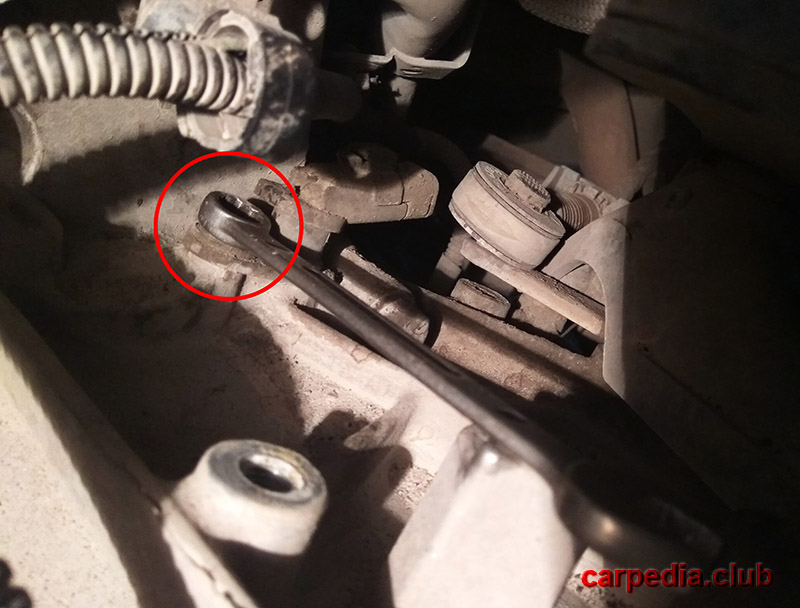

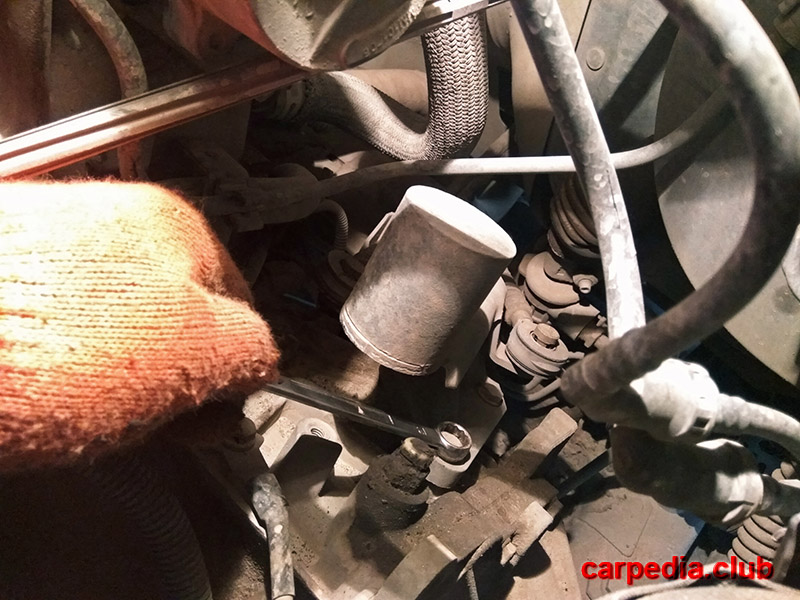

36. Накидным ключом на 13 мм отверните три болта и гайку крепления фильтра для снятия тросов управления коробкой передач.

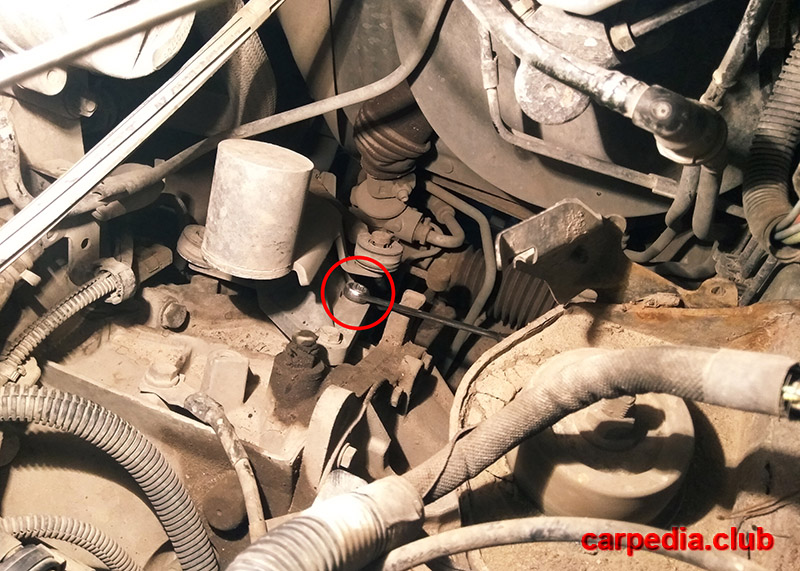

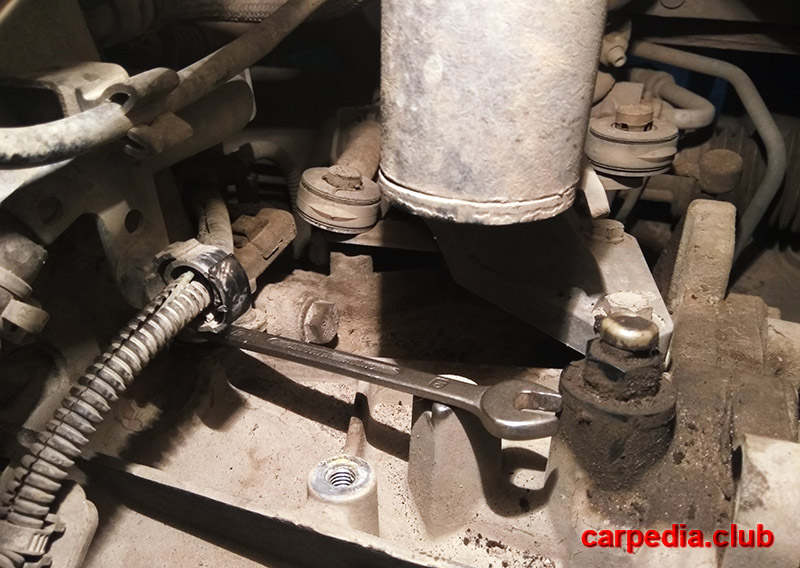

Откручивание болта крепления фильтра коробки передач Citroen Jumpy

Откручивание болта крепления фильтра коробки передач Citroen Jumpy

37. Снимите с коробки передач провод "массы", отвернув болт его крепления.

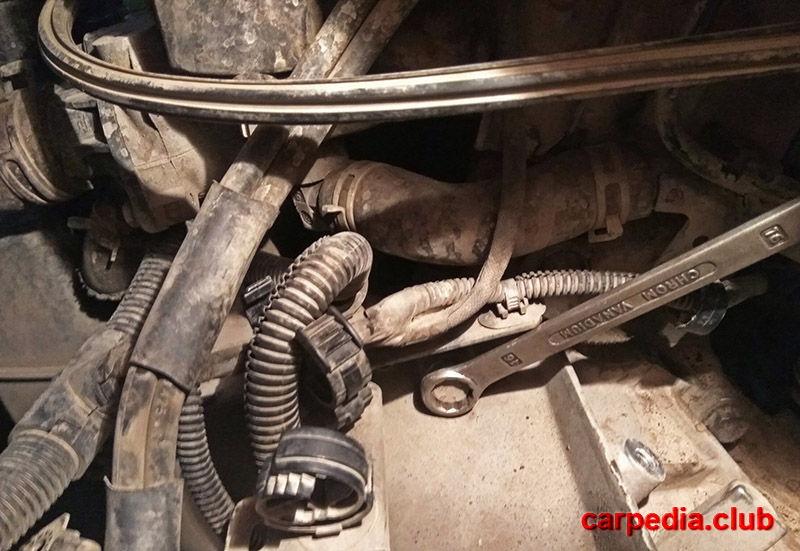

Откручивание болта крепления провода массы к картеру коробки передач Citroen Jumpy

38. Отсоедините колодку проводов от датчика частоты вращения первичного вала коробки передач и, отвернув болт его крепления, выньте датчик из картера коробки передач.

Откручивание болта крепления датчика частоты вращения первичного вала коробки передач Citroen Jumpy

Откручивание болта крепления датчика частоты вращения первичного вала коробки передач Citroen Jumpy

39. Затем головкой-битой шестигранной на 8 мм отверните три винта крепления стартера. Стартер отложите в сторону, не отсоединяя от него проводов.

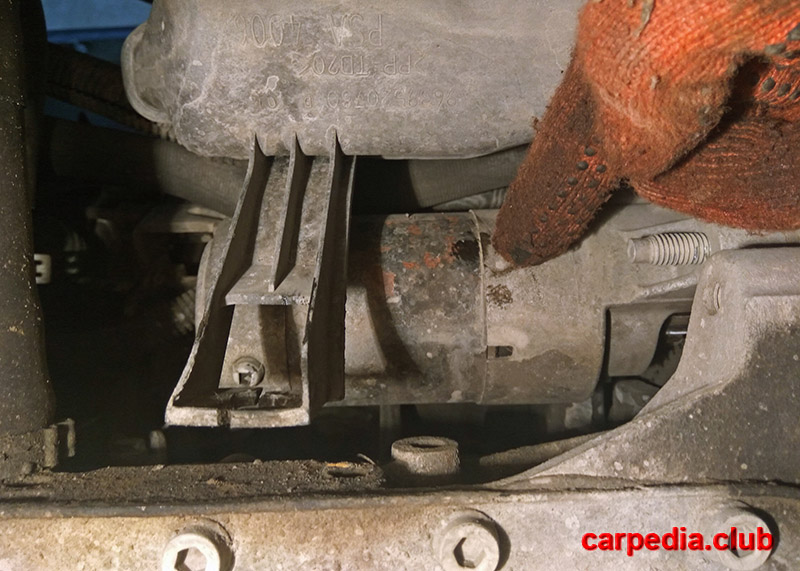

Откручивание винта крепления стартера Citroen Jumpy

Откручивание винта крепления стартера Citroen Jumpy

Примечание:

Не подвешивайте стартер на подсоединенных к нему проводах, несмотря на то, что провода кажутся достаточно прочными.

40. Отсоедините кронштейн крепления коробки передач.

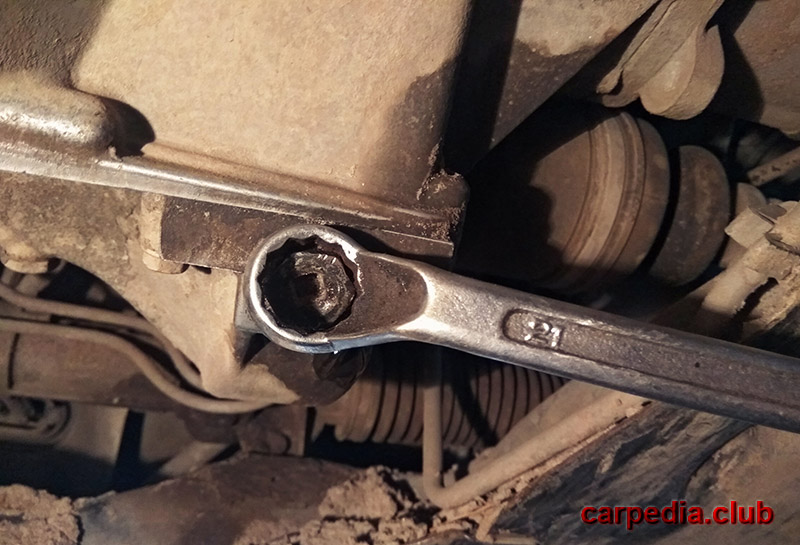

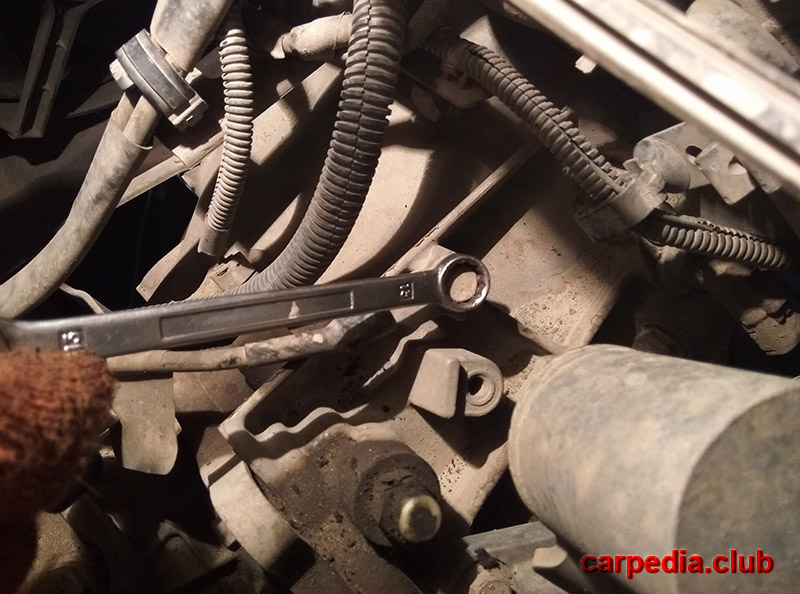

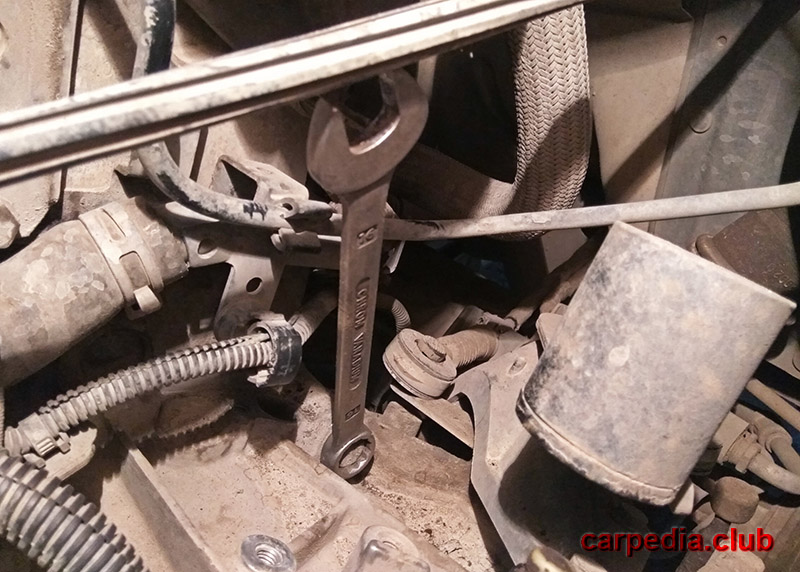

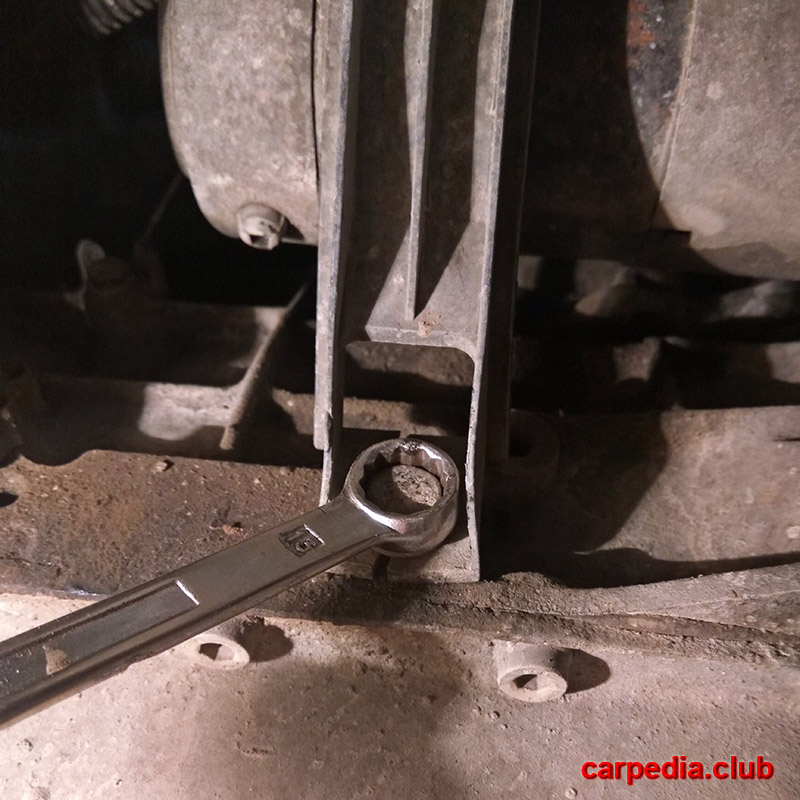

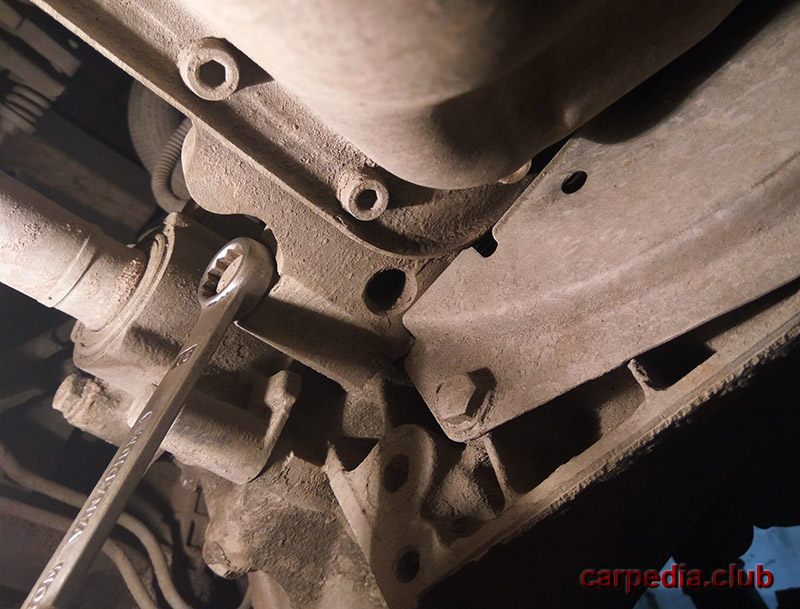

41. Накидным ключом на 16 мм отверните два болта верхнего крепления картера коробки передач к двигателю.

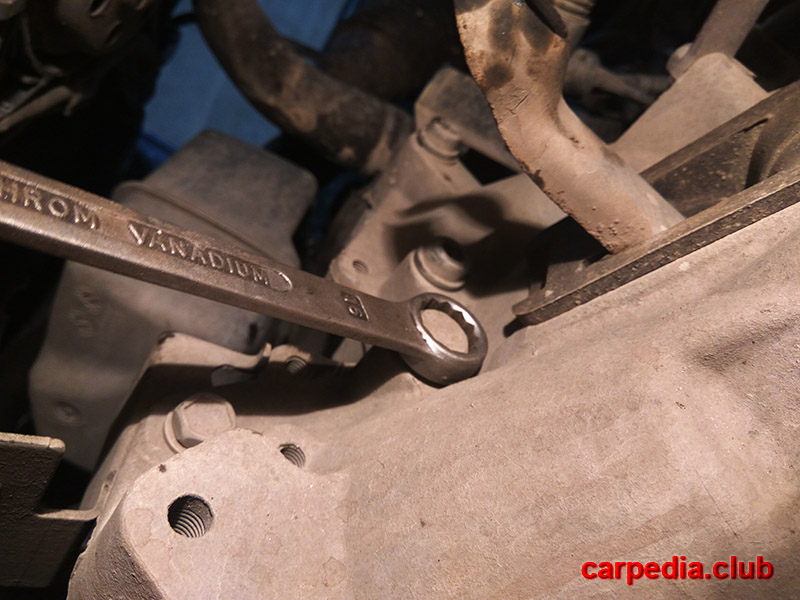

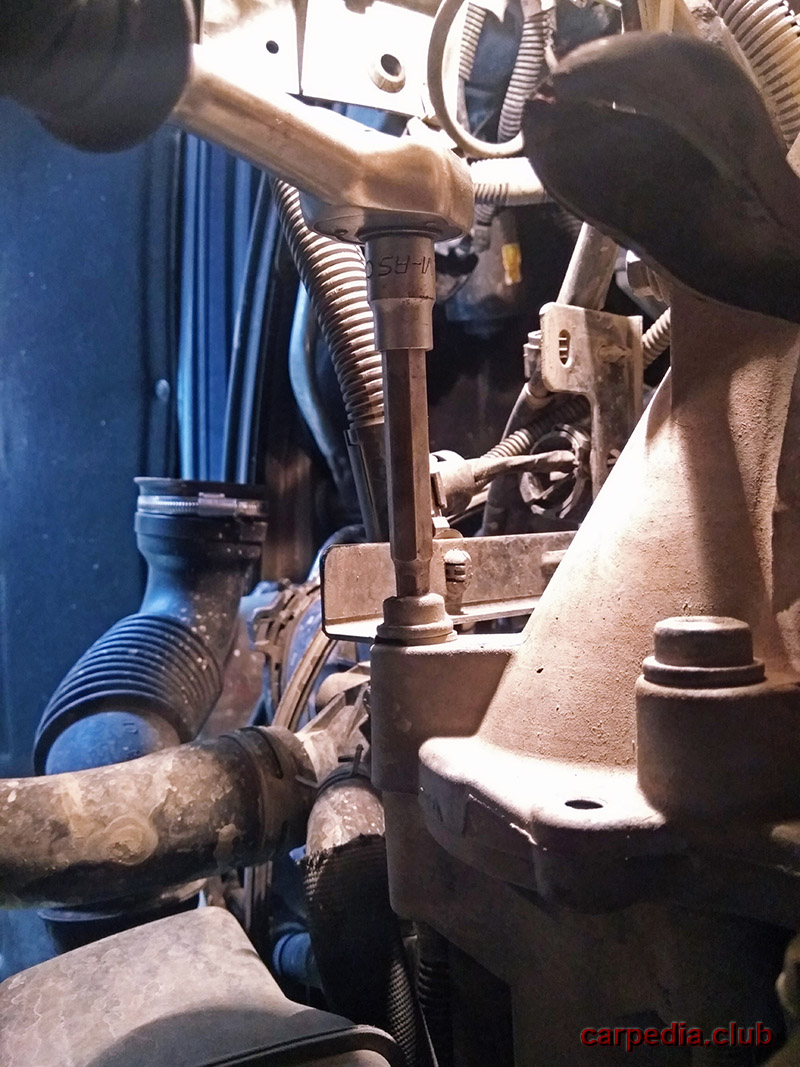

Откручивание первого болта верхнего крепления картера коробки передач к двигателю Citroen Jumpy

Откручивание второго болта верхнего крепления картера коробки передач к двигателю Citroen Jumpy

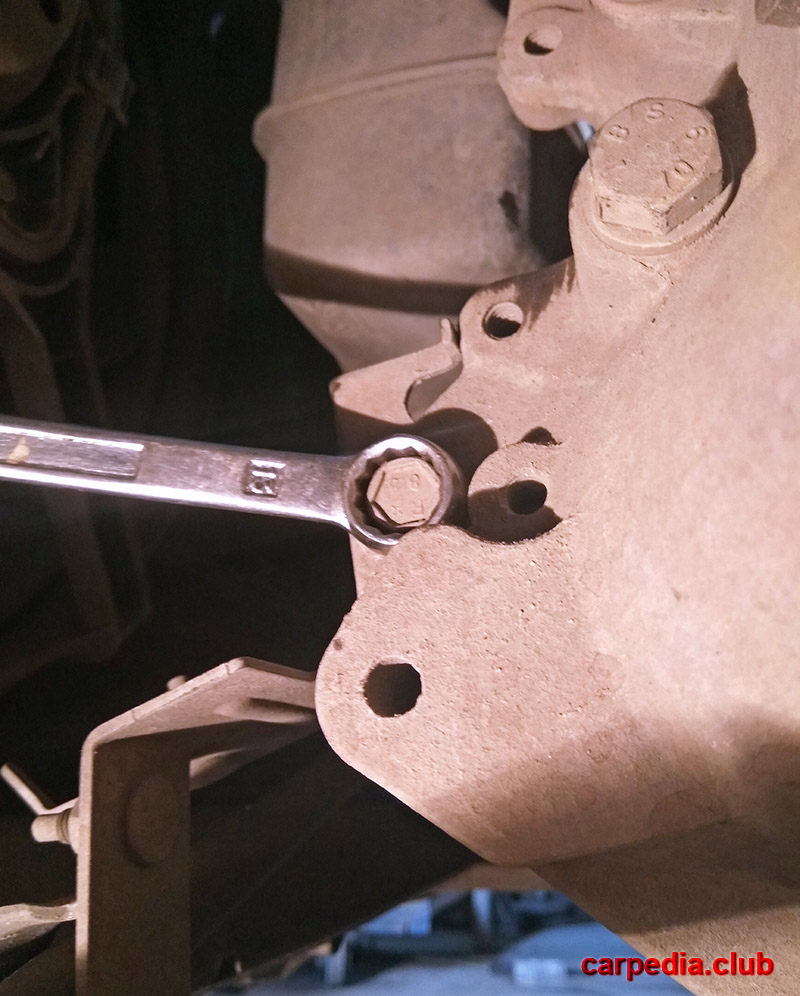

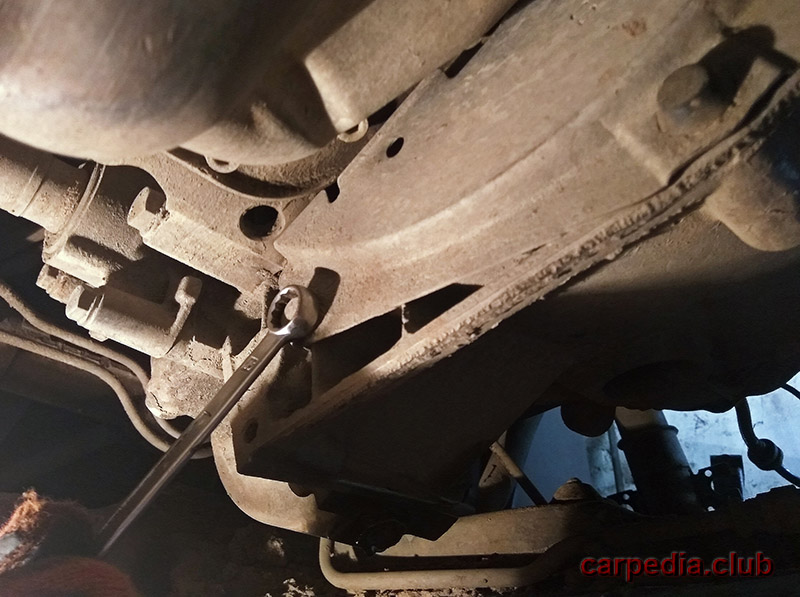

42. Тем же инструментом отверните три болта нижнего крепления коробки передач к двигателю: два с левой и один – с правой стороны.

Откручивание первого болта нижнего крепления картера коробки передач к двигателю Citroen Jumpy

Откручивание второго болта нижнего крепления картера коробки передач к двигателю Citroen Jumpy

Откручивание третьего болта нижнего крепления картера коробки передач к двигателю Citroen Jumpy

43. Нажав отверткой на фиксатор колодки проводов, отсоедините его от выключателя света заднего хода.

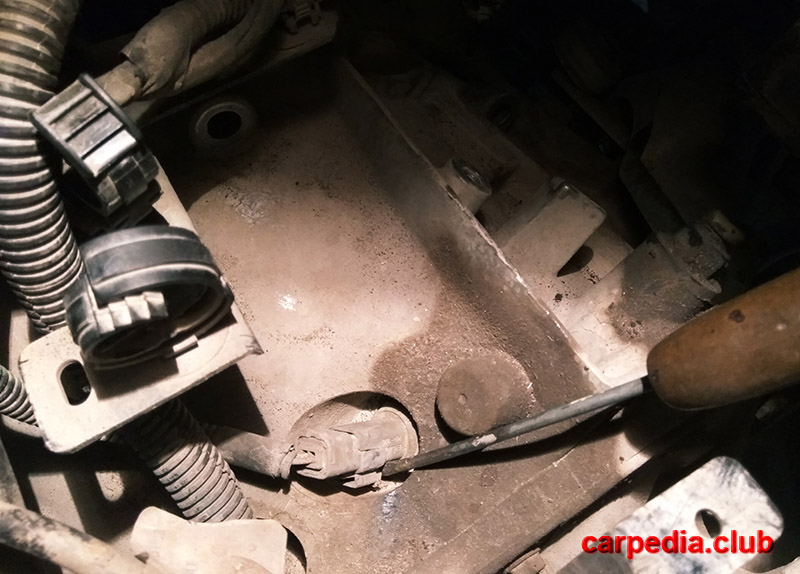

Отжимание фиксатора колодки проводов выключателя света заднего хода Citroen Jumpy

Снятие колодки проводов с разъема выключателя света заднего хода Citroen Jumpy

44. Проверьте, чтобы все провода были извлечены из кронштейнов, находящихся на коробке передач.

45. Приподнимите двигатель, чтобы разгрузить его опоры. Нагрузка на опоры должна быть минимальной.

46. Заведите под коробку передач передвижной подъемник. Разъедините двигатель и коробку передач.

Примечание:

Коробка сидит на установочных штифтах, поэтому её нужно потолкать со стороны в сторону, чтобы она отошла от двигателя. Если при отжимании коробки передач от двигателя вместе с коробкой выйдет и один из установочных штифтов, то положите его вместе с болтами крепления коробки к двигателю.

При установке коробки на подъемник, укладывайте её на деревянные рейки.

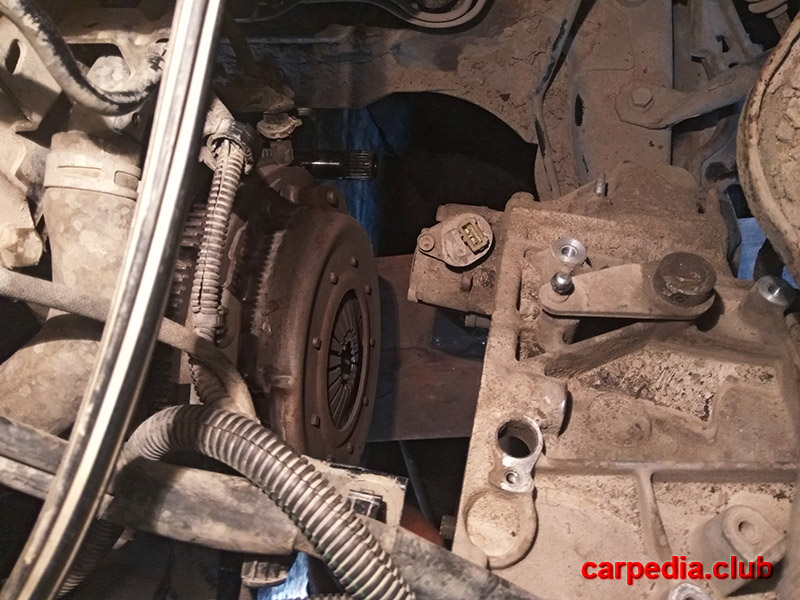

Отсоединение коробки передач от двигателя Citroen Jumpy

Установка коробки передач

Примечание:

Установка коробки передач производится в порядке обратном снятию. Вместе с тем, нужно выполнить некоторые действия, необходимые при снятии коробки.

1. Замените сальники коробки передач, устанавливаемые в отверстия для полуосей привода колес.

Примечание:

Данная замена сальников не зависит от того, выполнялись ли какие-либо ремонтные работы на коробке передач или нет. Просто при отсоединении полуосей от коробки передач стоящие там сальники, как правило, повреждаются.

2. Замените уплотнительные кольца пробок сливного и заливного отверстий на коробке передач.

3. Замените все самостопорящиеся гайки, а также их прокладочные шайбы.

Примечание:

Последние обычно заменяются при повреждении.

4. Смажьте рабочую поверхность сальников полуосей привода колес универсальной смазкой и вставьте сальники в отверстия. Для запрессовки сальников воспользуйтесь отрезком трубы соответствующего диаметра.

Примечание:

Сальники запрессовываются вровень с поверхностью корпуса коробки передач. Выполняя запрессовку сальников, будьте осторожны и не повредите их.

5. Смажьте шлицы хвостовика первичного вала, муфту выжимного подшипника сцепления и пальцы рычага выключения сцепления графитовой смазкой (Molykote BR2).

6. Убедитесь, что установочные штифты крепления коробки передач к двигателю находятся на месте.

7. Подайте рычаг выключения сцепления назад и в этом положении закрепите его шнуром или проволокой, чтобы выжимной подшипник при установке коробки передач был отжат.

8. Заведите передвижной подъемник с коробкой передач под автомобиль.

9. Подайте коробку передач к двигателю, чтобы её первичный вал зашел в отверстие на ведомом диске сцепления.

Примечание:

Если хвостовик вала не заходит в отверстие диска сцепления, то попросите помощника повернуть шкив клинового ремня в ту или иную сторону, чтобы совместились шлицы хвостовика вала и ведомого диска сцепления. Как только шлицы совпадут, коробку следует посадить на место полностью.

10. Вставьте два болта крепления верха коробки к двигателю и затяните их с моментом 35 Н·м.

11. Приподнимите двигатель и коробку передач, чтобы можно было установить кронштейны подвески.

12. Вверните болты крепления нижней части коробки передач к двигателю и затяните их с моментом 45 Н·м.

13. Закрепите тросы переключения передач.

14. Поставьте на место правую и левую полуоси привода колес.

15. Установите на место стартер. Три болта его крепления затяните с моментом 18 Н·м.

16. Подсоедините трос сцепления, провод «массы» к коробке передач, провод выключателя света заднего хода, штекер датчика спидометра, а также иные провода, отсоединявшиеся в процессе снятия коробки передач.

17. Поставьте на место воздушный фильтр с резонатором, а также подсоедините шланги.

18. Установите лоток аккумулятора и держатель.

19. Установите аккумулятор и закрепите на полюсных выводах клеммы проводов.

20. Залейте трансмиссионное масло в коробку передач.

21. Убедитесь, что пробка сливного отверстия плотно затянута. Вверните пробку заливного отверстия.

22. Опустите автомобиль на колеса и затяните гайки обеих приводных валов с моментом 100 Н·м, а затем доверните их на 60°.

Примечание:

Гайки перед установкой замените на новые. При затяжке гаек стояночный тормоз должен быть затянут.

23. Затяните болты крепления колес и наденьте колесные колпаки.

24. Выполните пробную поездку и убедитесь, что переключение передач выполняется без проблем.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: carpedia.club

favorite 0
print
share
bookmark_border
None
