Замена ремня ГРМ Citroen Jumpy 1994 - 2006

Инструмент:

  • Вороток под торцевую насадку
  • Насадка на вороток 8 мм
  • Насадка на вороток 10 мм
  • Насадка на вороток 13 мм
  • Гаечный ключ накидной прямой 13 мм
  • Набор ключей с наконечником Torx (звездочка)
  • Домкрат
  • Опорная стойка
  • Балонный ключ
  • Динамометрический ключ
  • Измеритель натяжения ремня
  • Отвертка крестовая средняя

Детали и расходники:

  • Ремень привода ГРМ
  • Натяжной ролик ГРМ
  • Паразитный ролик ГРМ
  • Деревянный брусок
  • Палец №7014-T.J.
  • Штифт №5711-Т.А
  • Штифт №5711-Т.В
  • Штифт №5711-T.C

Примечание:

В статье описана процедура работы с деталями дизельного двигателя объемом 1.9 литра, серии WJZ.

Приведенная инструкция может быть использована для работы с автомобилями Citroen Jumpy (I), Peugeot Expert (I), Fiat Scudo (I), Citroen Berlingo (1996 - 2002 г.в.), Citroen Xsara (2000 - 2003 г.в)., Peugeot Partner (2000 - 2006 г.в.), Peugeot 206 и Peugeot 306 (2000 - 2002 г.в.).

1. Снимите правое переднее колесо

Снятие правого переднего колеса Citroen Jumpy

2. Снимите клемму с отрицательного вывода аккумуляторной батареи.

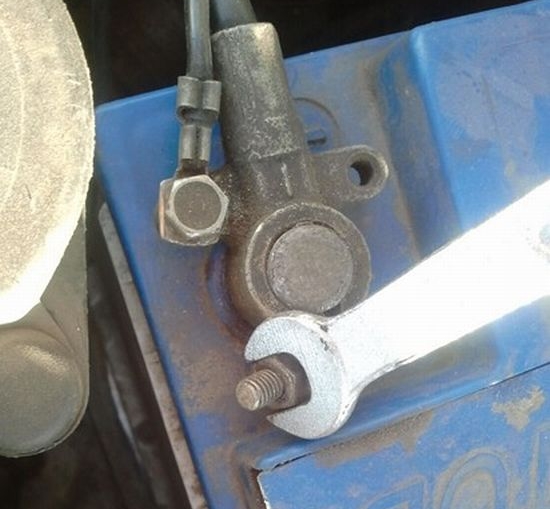

Снятие клеммы с отрицательного вывода аккумуляторной батареи Citroen Jumpy

3. Далее необходимо снять правый подкрылок и защиту картера двигателя.

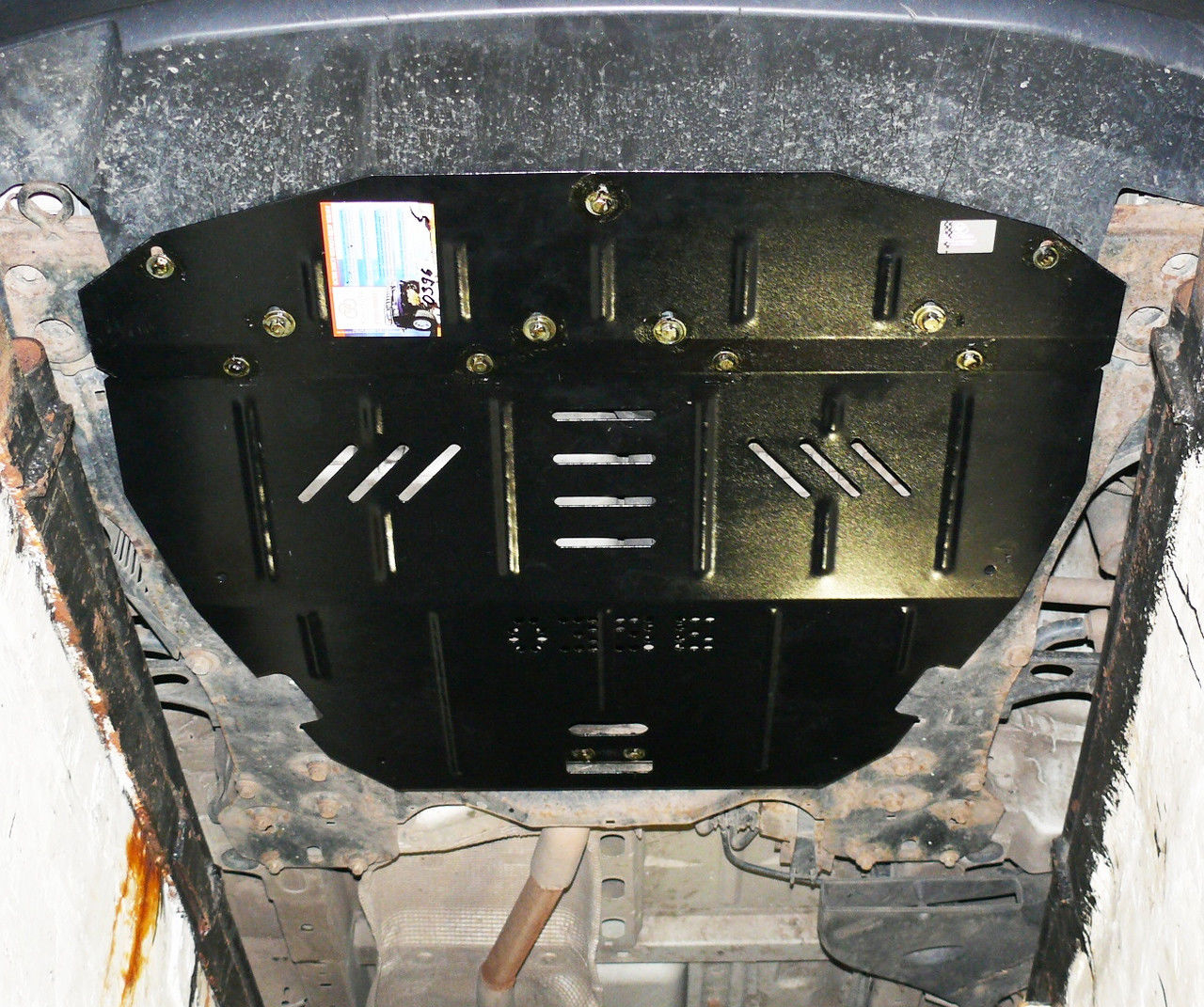

Защита картера двигателя Citroen Jumpy

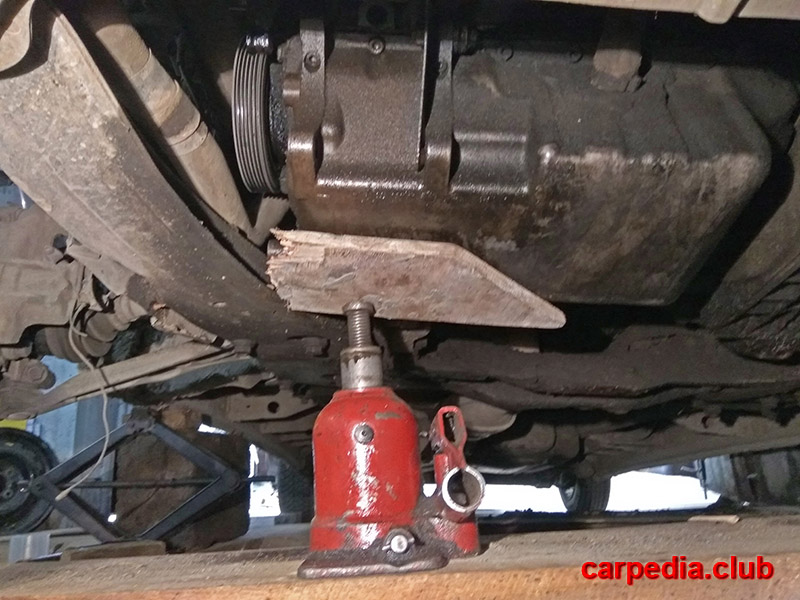

4. Поддомкрачиваем двигатель.

Поддомкрачивание двигателя Citroen Jumpy

Примечание:

Чтобы не повредить картер двигателя, положите между ним и домкратом деревянный брусок.

5. Выкрутите и извлеките два болта крепления шкива колена вспомогательных агрегатов и центральную гайку крепления правой опоры двигателя.

Выкручивание болтов крепления шкива колена вспомогательных агрегатов к правой опоре двигателя Citroen Jumpy

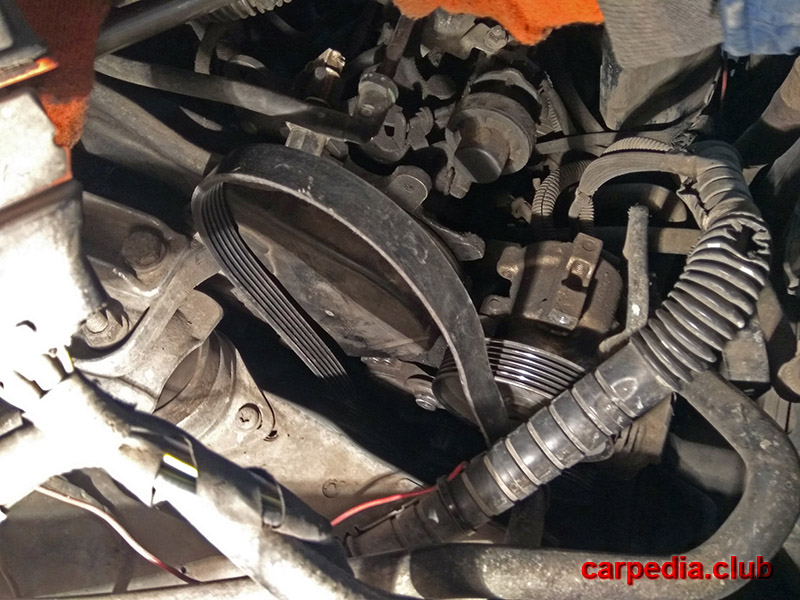

6. Снимите ремень привода вспомогательных агрегатов.

Ремень вспомогательных агрегатов Citroen Jumpy

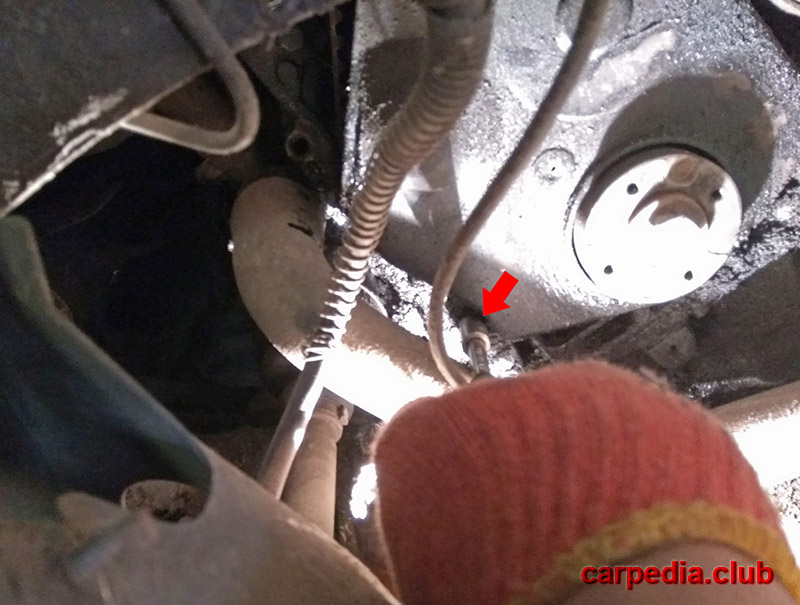

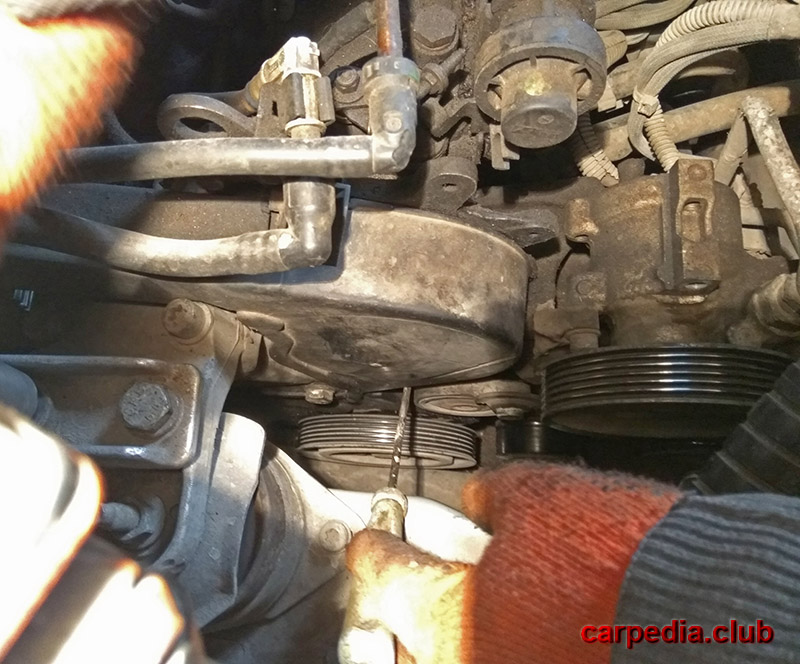

7. Выверните нижний винт крепления крышки ремня привода газораспределительного механизма.

Выкручивание нижнего винта крепления крышки ремня привода ГРМ Citroen Jumpy

8. Проверните коленчатый вал по часовой стрелке до положения ВМТ и зафиксируйте маховик.

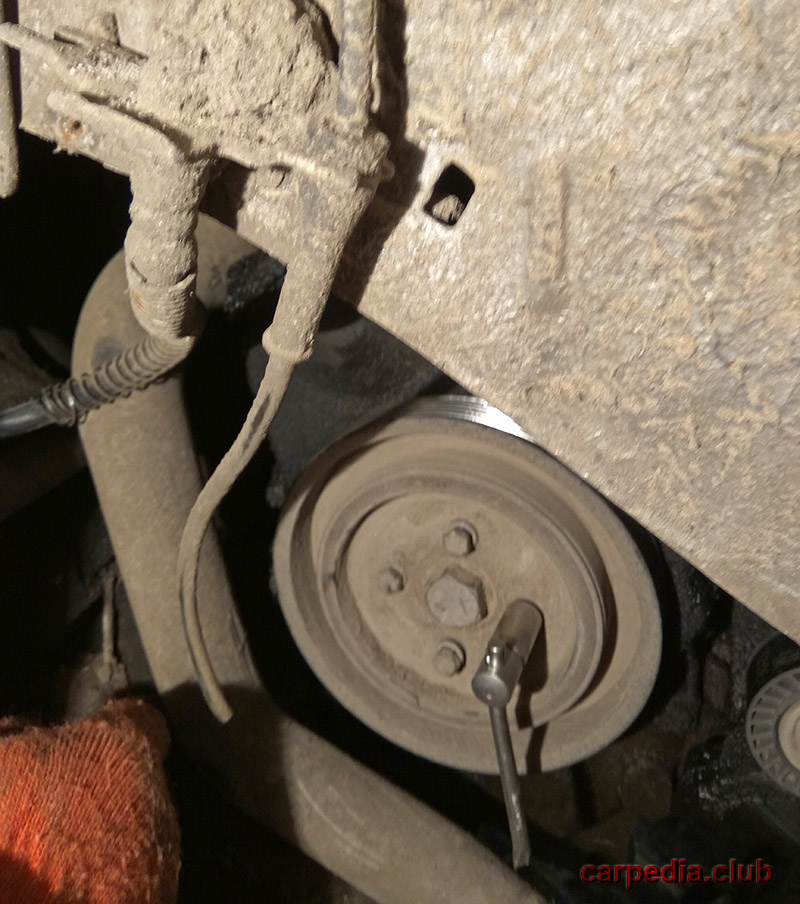

Фиксация маховика Citroen Jumpy

Примечание:

Для этого потребуется специальный фиксирующий палец №7014-T.J.

Палец для фиксации маховика Citroen Jumpy

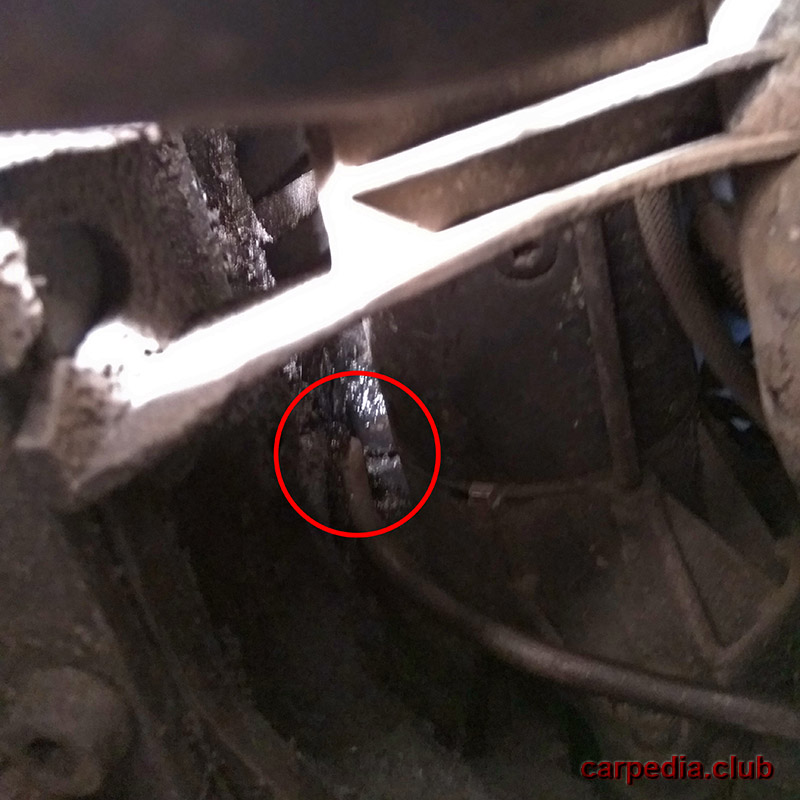

9. Далее приступаем к снятию кронштейна правой подушки силового агрегата. Отверните задний винт крепления кронштейна подушки двигателя (находится за щитком привода ГРМ).

Задний винт крепления кронштейна правой подушки двигателя Citroen Jumpy

10. Отверните ближний винт крепления кронштейна.

Ближний винт крепления кронштейна правой опоры двигателя Citroen Jumpy

11. Аналогично отверните дальний винт крепления кронштейна.

Дальний винт крепления кронштейна правой опоры двигателя Citroen Jumpy

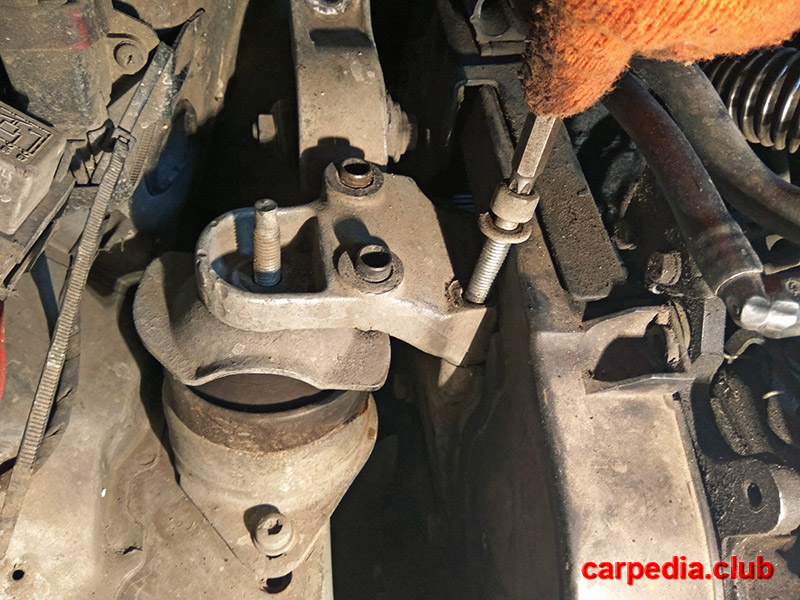

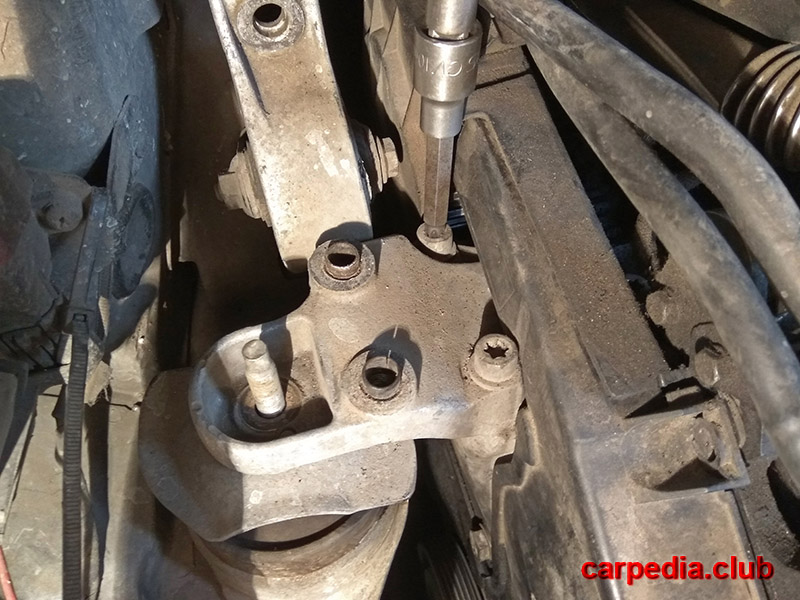

12. Извлеките винты из кронштейна.

Извлечение крепежного винта из кронштейна правой опоры двигателя Citroen Jumpy

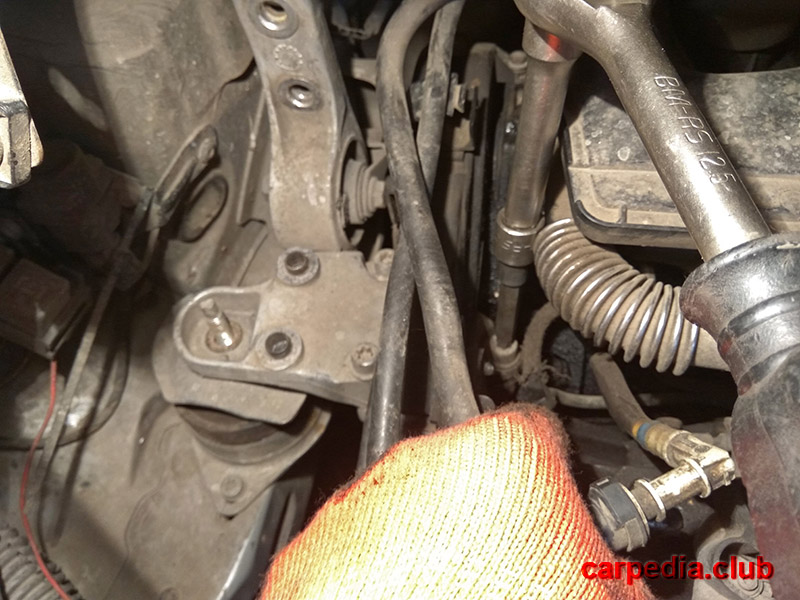

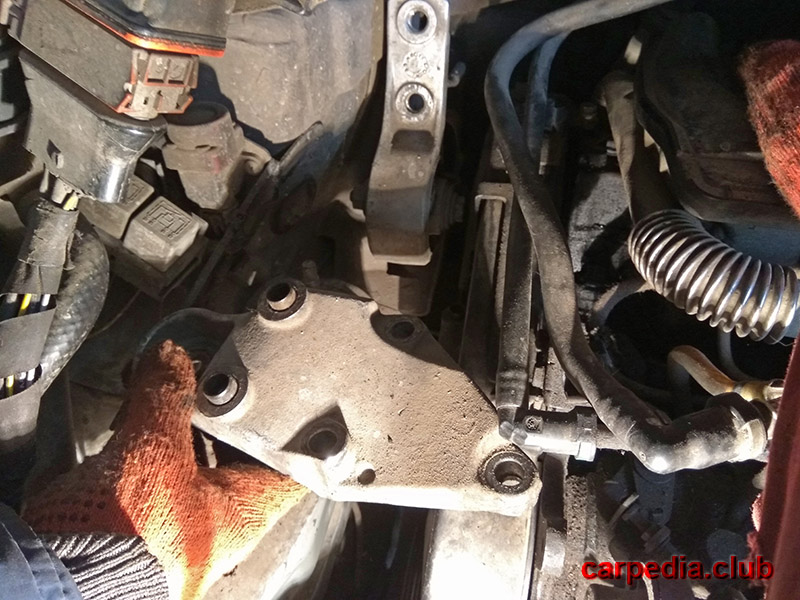

13. Снимите кронштейн.

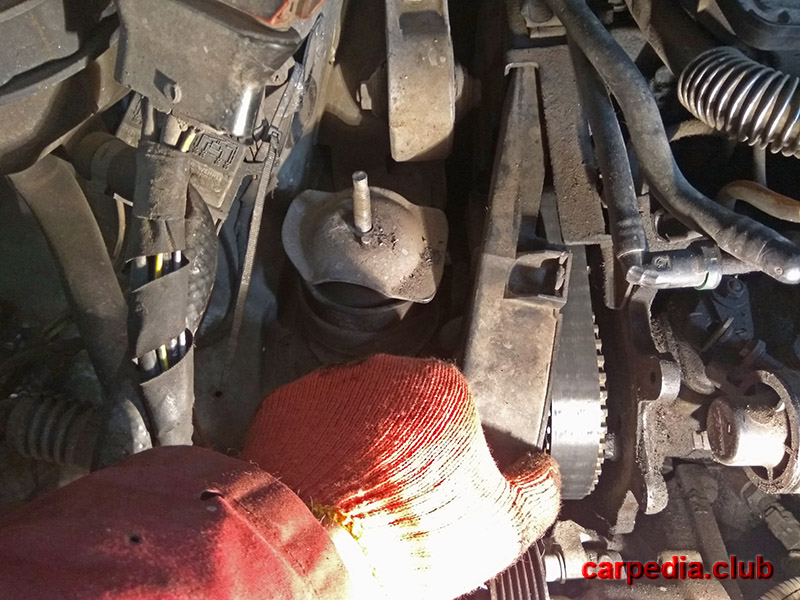

Кронштейн правой опоры двигателя Citroen Jumpy

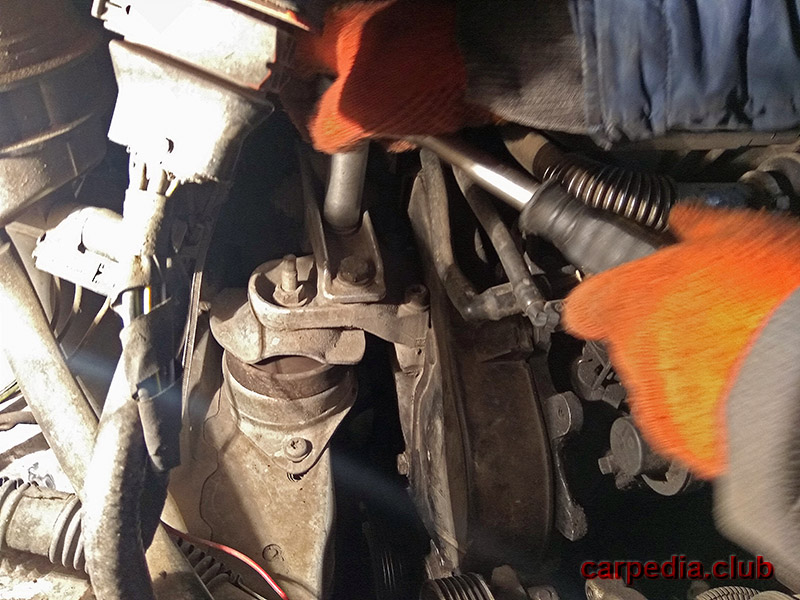

14. Снимите передний щиток механизма привода ГРМ.

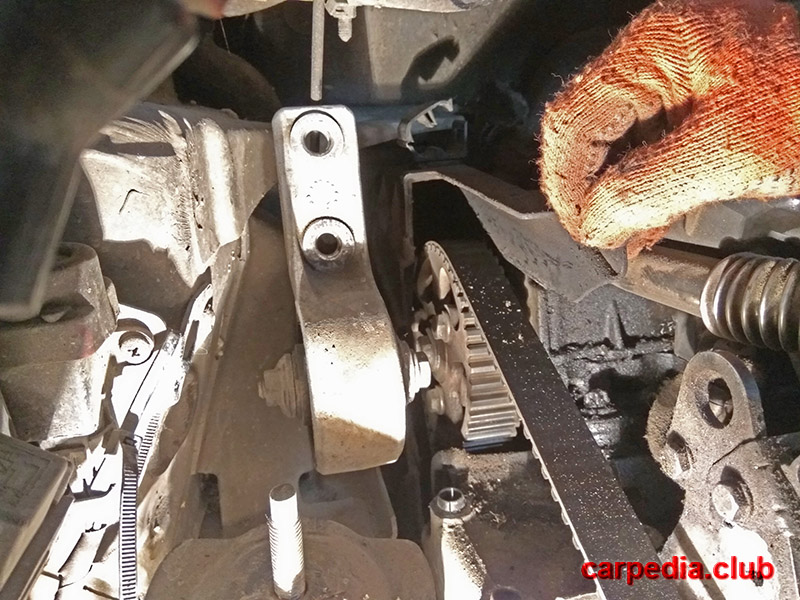

Снятие переднего щитка привода ГРМ Citroen Jumpy

15. Таким образом вы получили доступ к шкиву ТНВД.

Шкив топливного насоса высокого давления Citroen Jumpy

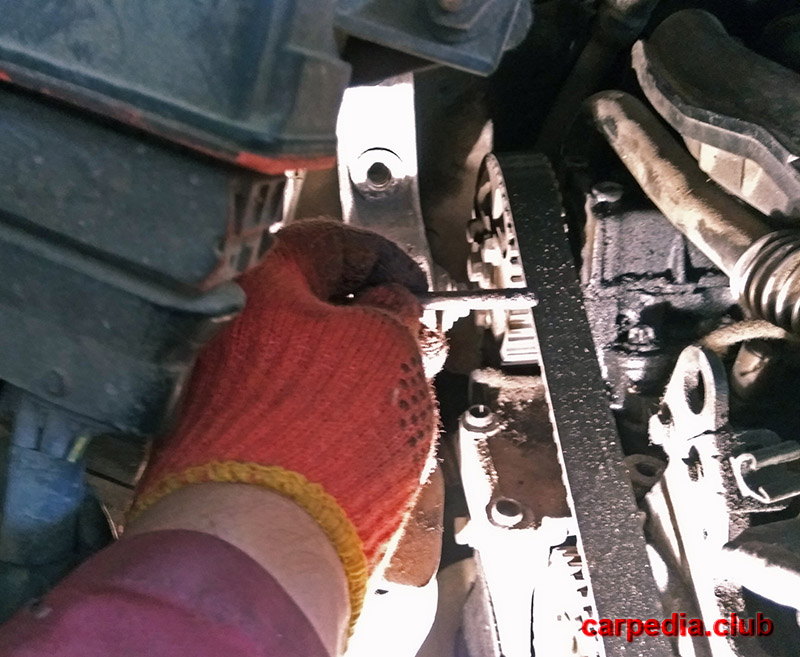

16. С помощью штифта фиксируем шкив топливного насоса высокого давления.

Фиксация шкива ТНВД Citroen Jumpy

Примечания:

Для ТНВД BOSCH — подходит штифт диаметром 9,5 мм, а для Lucas CAV — 6,0 мм.

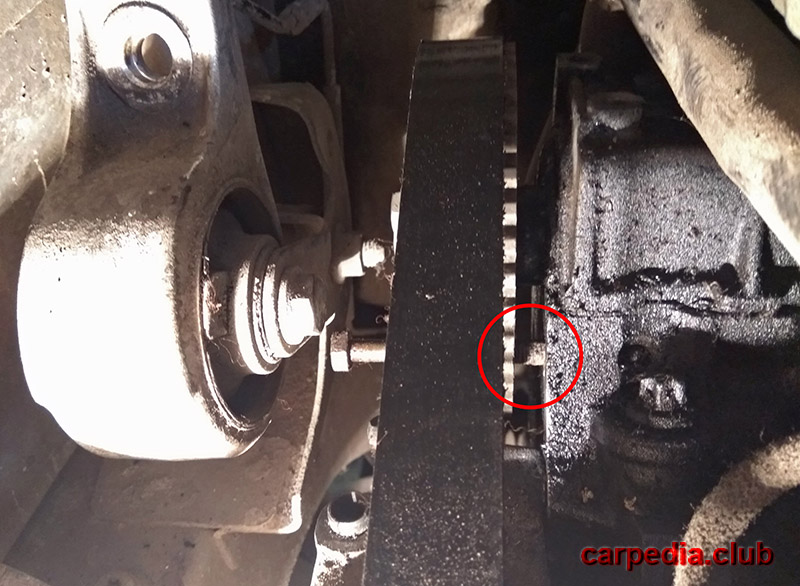

За шкивом, в положении как фото ниже, имеется специальное отверстие, в которое необходимо попасть штифтом.

Зафиксированный шкив ТНВД Citroen Jumpy

17. Выкручиваем винт крепления задней крышки привода ГРМ.

Выкручивание заднего винта крепления задней крышки привода ГРМ Citroen Jumpy

18. Снимаем заднюю крышку привода ГРМ.

Задняя крышка привода ГРМ Citroen Jumpy

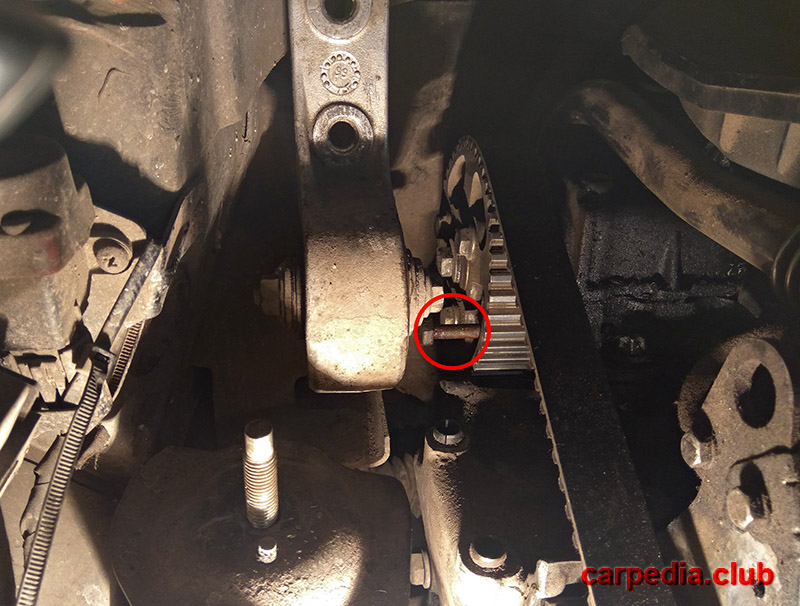

19. Теперь необходимо зафиксировать шкив распредвала. Берем штифт и устанавливаем его в нижнее отверстие шкива.

Фиксирующий штифт для шкива распредвала Citroen Jumpy

Штифт №5711-Т.А.

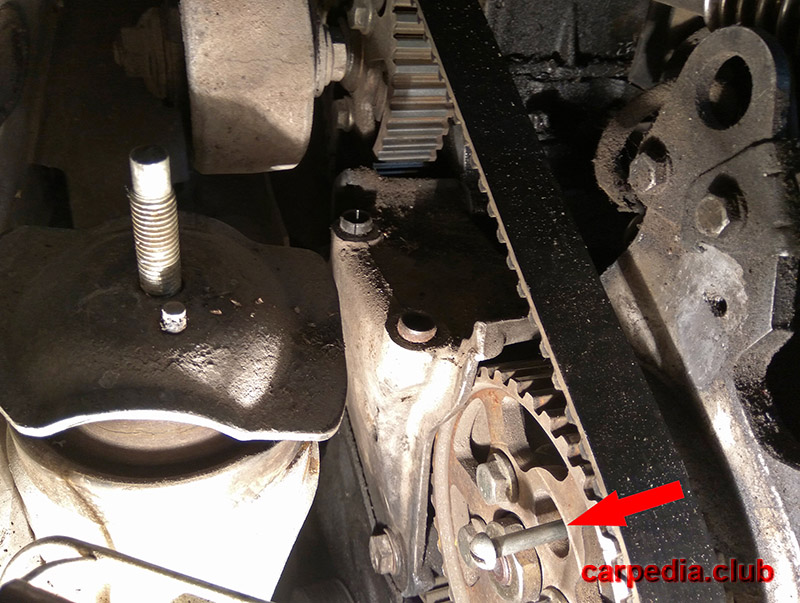

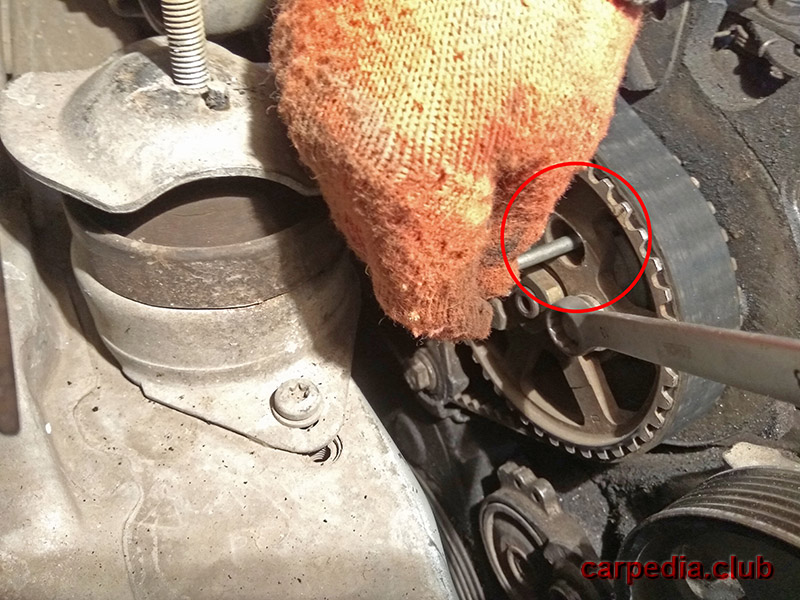

Место установки фиксирующего штифта на шкиве распредвала Citroen Jumpy

Отверстие для установки фиксирующего штифта.

Зафиксированный шкив распредвала Citroen Jumpy

Примечание:

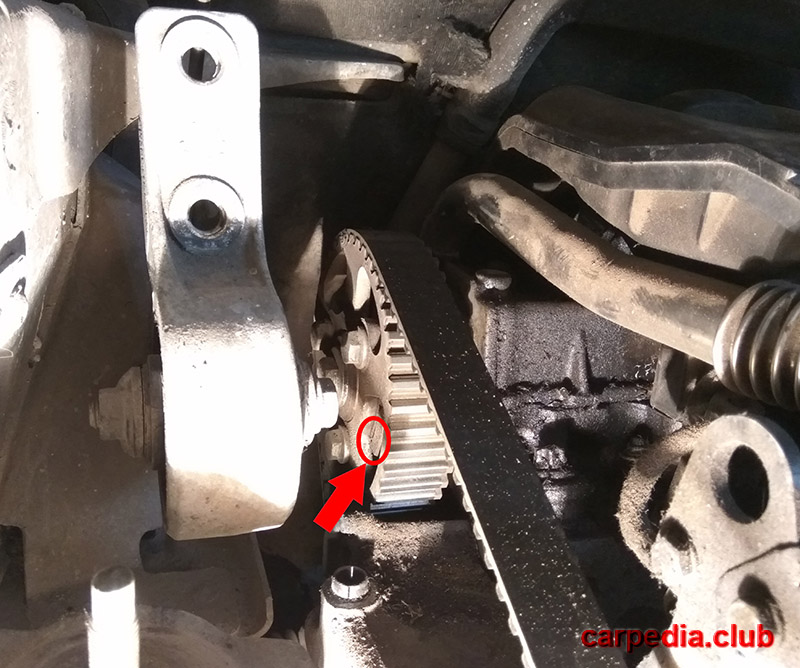

Убедитесь что штифт попал в соответствующее отверстие за зубчатым шкивом.

Установочное отверстие для фиксирующего штифта шкива распредвала Citroen Jumpy

20. Отверните болты крепления шкива коленчатого вала.

Болты крепления шкива коленчатого вала Citroen Jumpy

21. Полностью выкручиваем и вынимаем болты крепления шкива привода вспомогательных агрегатов.

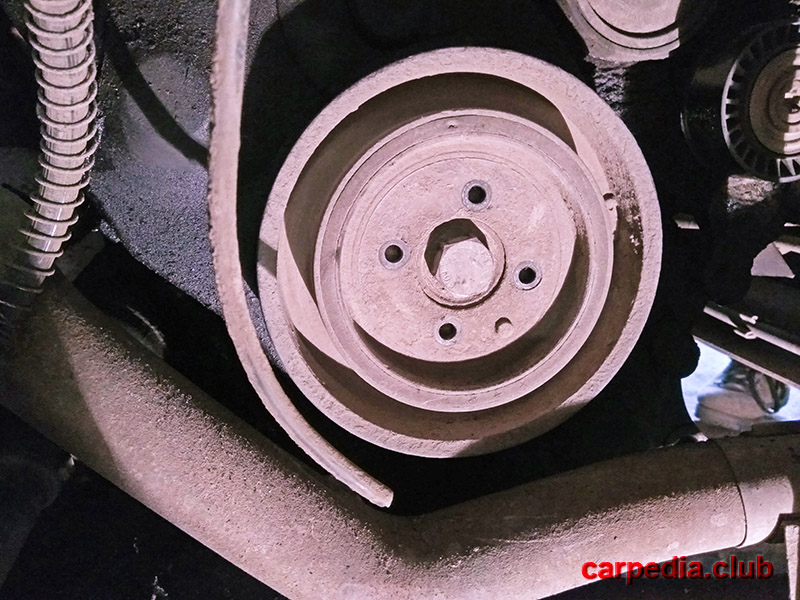

Шкив коленчатого вала Citroen Jumpy

22. Снимаем шкив

Снятие шкива коленчатого вала Citroen Jumpy

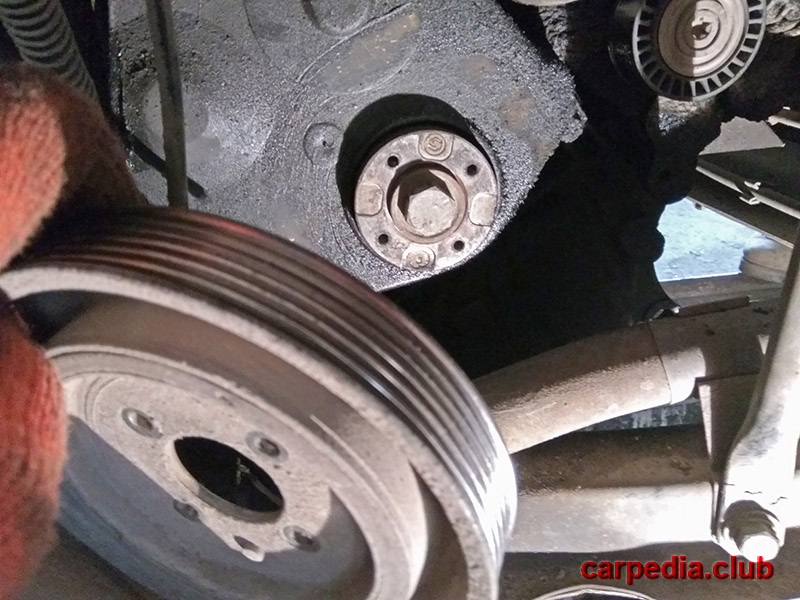

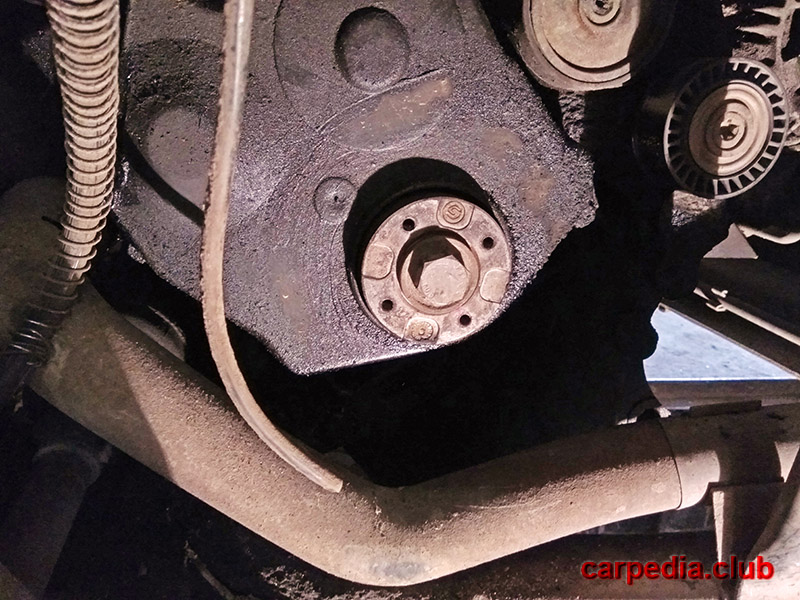

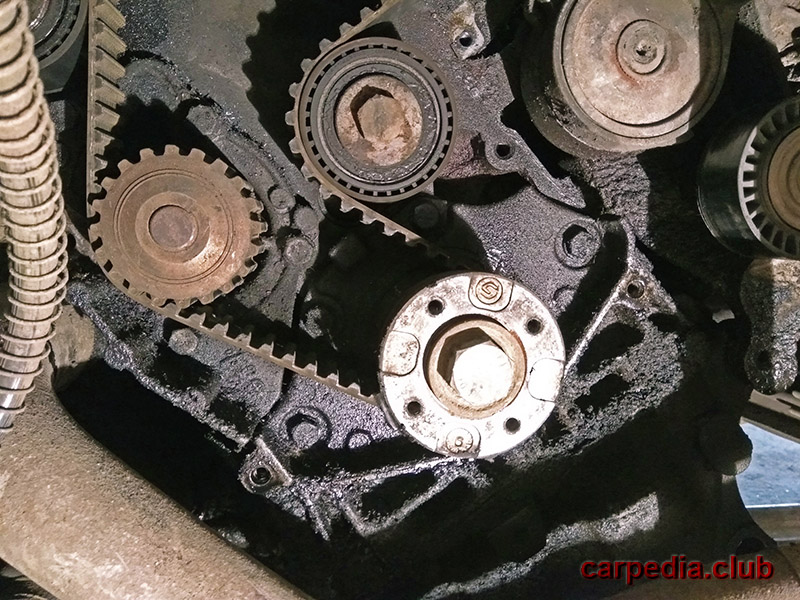

23. За шкивом располагается нижняя крышка привода ГРМ.

Нижняя крышка привода ГРМ Citroen Jumpy

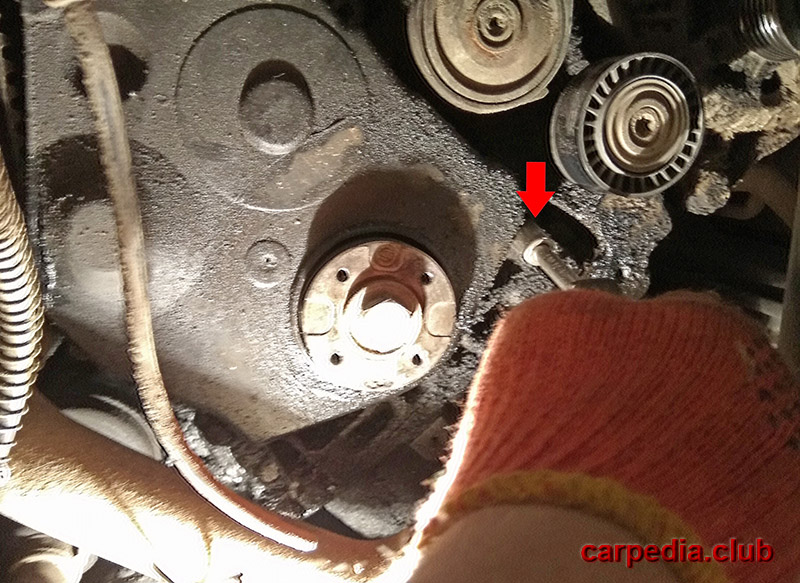

24. Выкручиваем болт крепления крышки слева.

Левый болт крепления нижней крышки привода ГРМ Citroen Jumpy

25. Выкручиваем правый болт крепления нижней крышки ремня ГРМ.

Правый болт крепления крышки ремня привода ГРМ Citroen Jumpy

26. Снимаем крышку привода ГРМ.

Снятие крышки привода ГРМ Citroen Jumpy

27. Здесь находится натяжной ролик ремня газораспределительного механизма. Ослабьте болт натяжного ролика и проверните его по часовой стрелке. После этого затяните гайку.

Ролики ремня привода ГРМ Citroen Jumpy

Натяжной ролик, крайний слева.

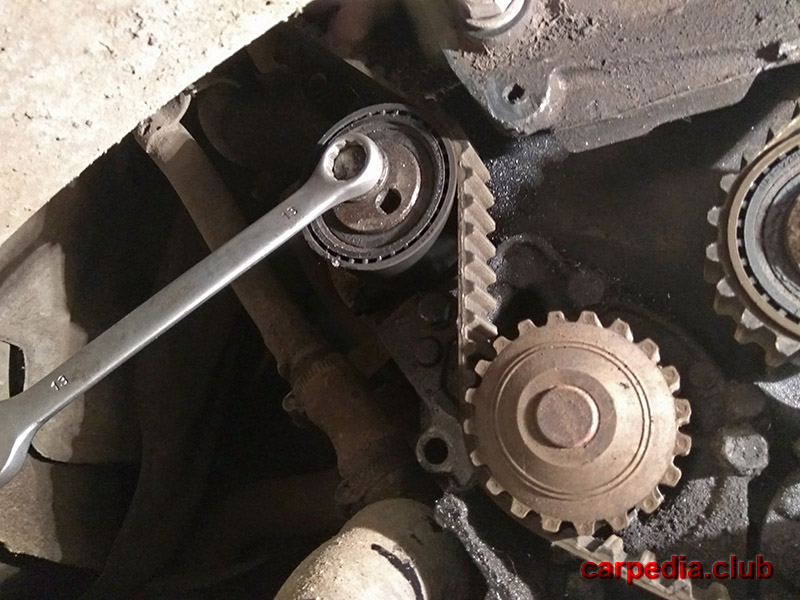

Вращение натяжного ролика ремня привода ГРМ Citroen Jumpy

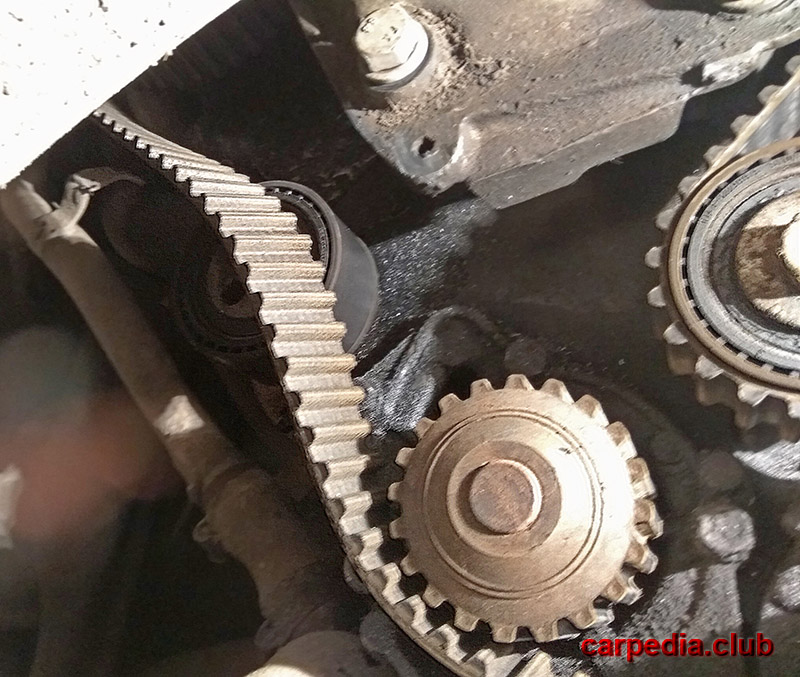

28. Теперь ремень привода ГРМ можно легко снять.

Снятие ремня привода ГРМ Citroen Jumpy

Примечания:

После снятия ремня, проверните по часовой стрелке зубчатые шкивы распределительного вала и ТНВД до упора штифтов в края овальных отверстий.

Рекомендуется заменять вместе с ремнем паразитный и натяжной ролики, т. к. они тоже подвергаются износу.

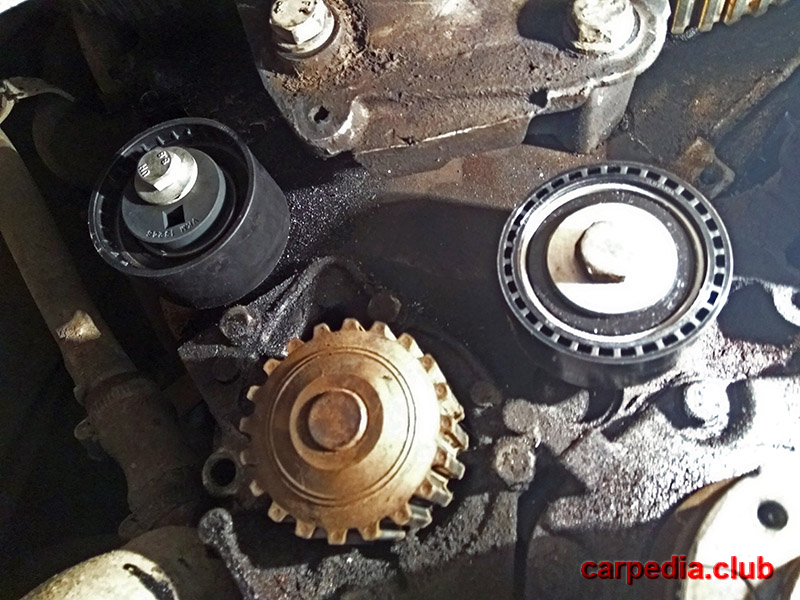

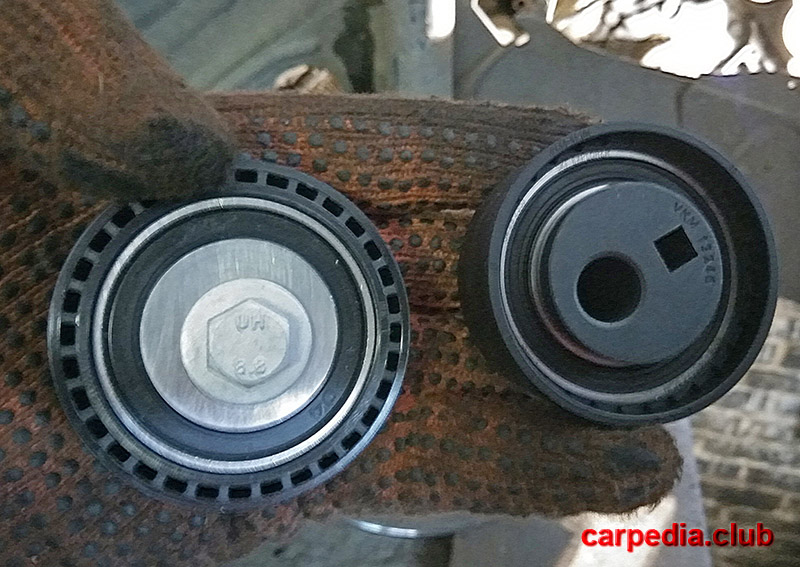

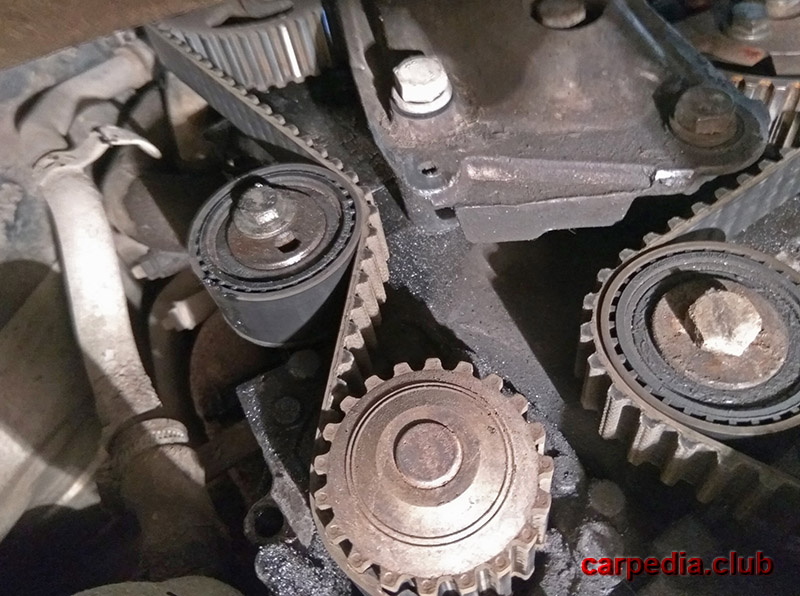

Паразитный и натяжной ролики ремня привода ГРМ Citroen Jumpy

Новые ролики ремня привода ГРМ Citroen Jumpy

29. Установите новый ремень привода ГРМ, следуя инструкциям этой статьи.

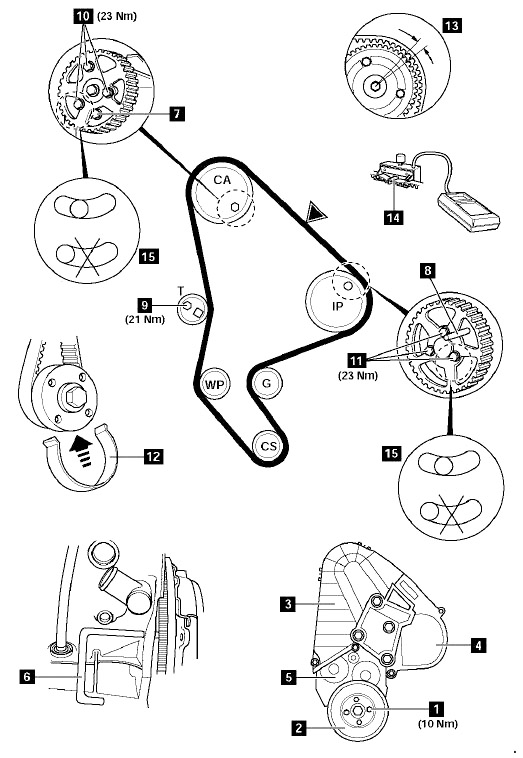

Схема установки ремня газораспределительного механизма Citroen Jumpy

30. Выполните установку остальных деталей в порядке, обратном их снятию.
