Снятие и установка аккумуляторной батареи Skoda Octavia I Tour 1996 - 2010

Инструменты:

• Гаечный ключ рожковый 10 мм
• Ключ трещоточный
• Удлинитель торцевых головок
• Торцевая головка 13 мм
• Отвертка плоская малая

Детали и расходники:

• Смазка Литол-24/аналог
• Наждачная бумага (мелкозернистая)
• Аккумуляторная батарея VAG — 000915105DE (если нужна замена)

Примечания:

Завод-изготовитель устанавливает на авто­мобили Skoda Octavia Tour необслуживаемую аккумуляторную батарею, изготовленную с ис­пользованием кальция, номинальным напря­жением 12 В, емкостью 61 А•ч (71 А•ч — для ди­зельных двигателей). В крышке батареи нет пробок, так как доливка дистиллированной воды не требуется.

Перед снятием аккумулятора проверьте его состояние. Если аккумулятор Skoda OctaviaTour весь грязный, с влажными выделениями электролита, вам необходимо быть предельно осторожным — любая искра может привести к взрыву АКБ. В процессе эксплуатации и подзарядки от генератора у аккумулятора происходит испарение электролита, а вернее — разложение серной кислоты на взрывоопасные газы водород и кислород. Опасность заключается в закупоренных грязью вентиляционных отверстий, из-за которых газ не выходит наружу, а остается в АКБ.

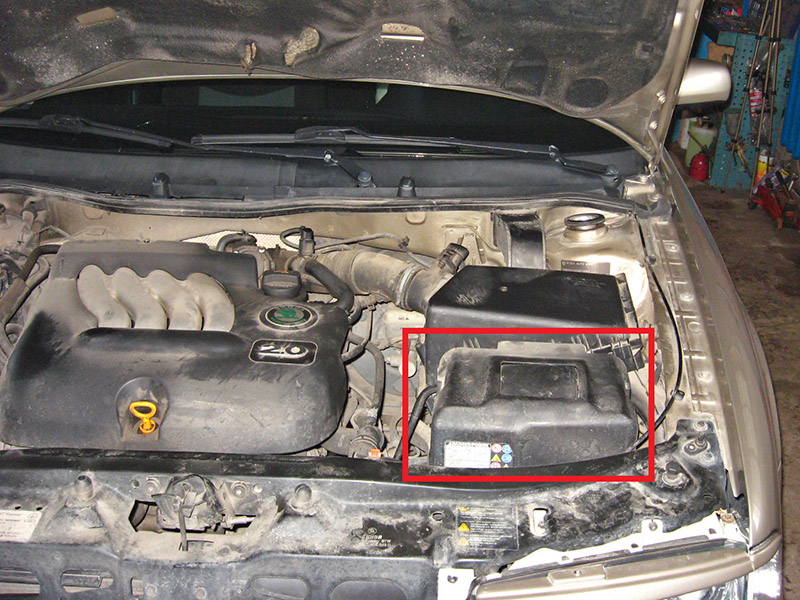

1. Установите автомобиль на горизонтальной площадке, выключите зажигание (если оно было включено) и откройте капот. Аккумуляторная батарея установлена в подкапотном пространстве с левой стороны по направлению движения автомобиля.

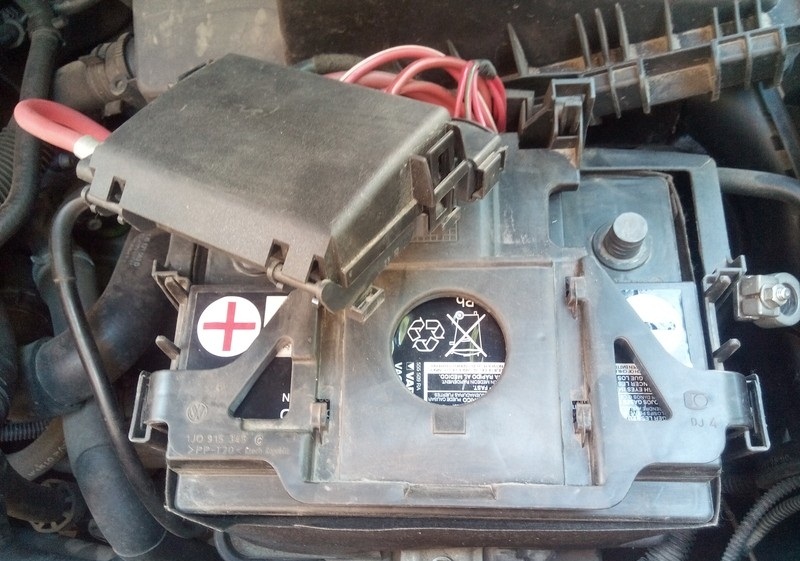

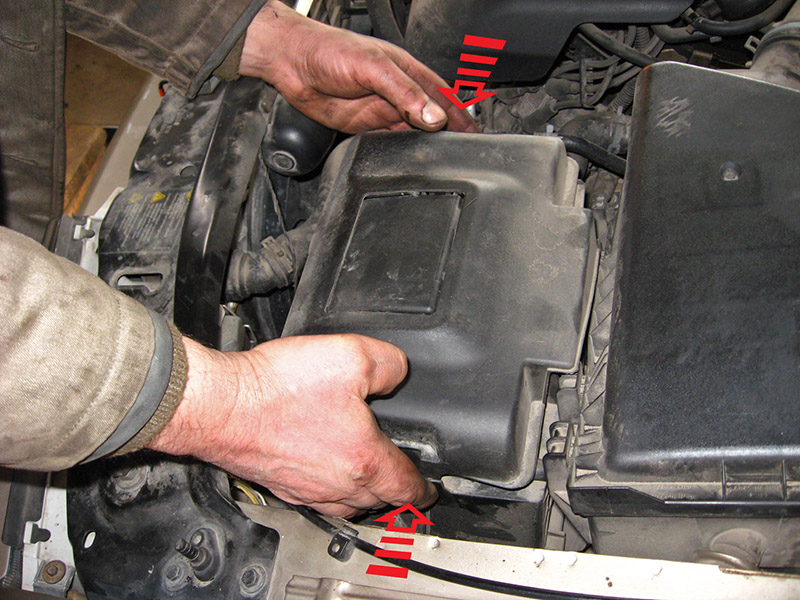

2. Отожмите правый и левый фиксаторы крышки аккумуляторной батареи.

3. Потяните вверх и снимите крышку АКБ Шкода Октавиа Тур.

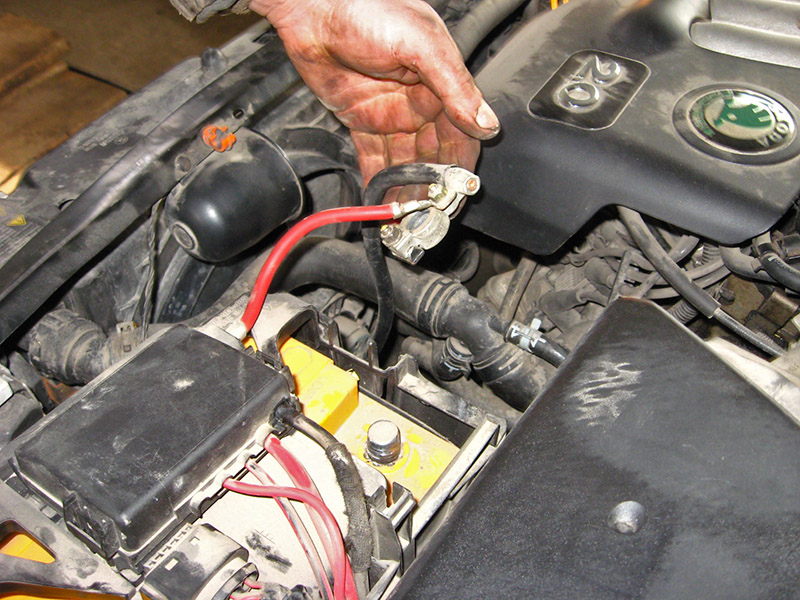

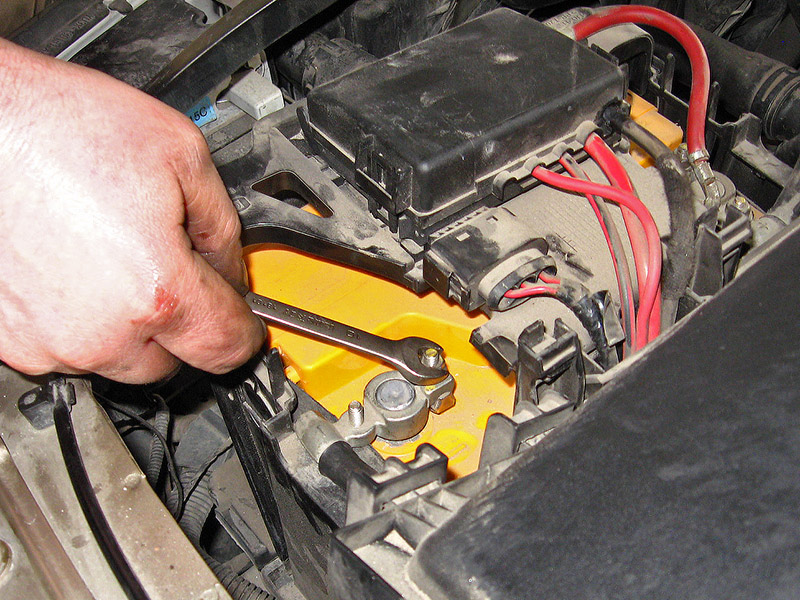

4. Ослабьте затяжку гайки стяжного болта наконечника и отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

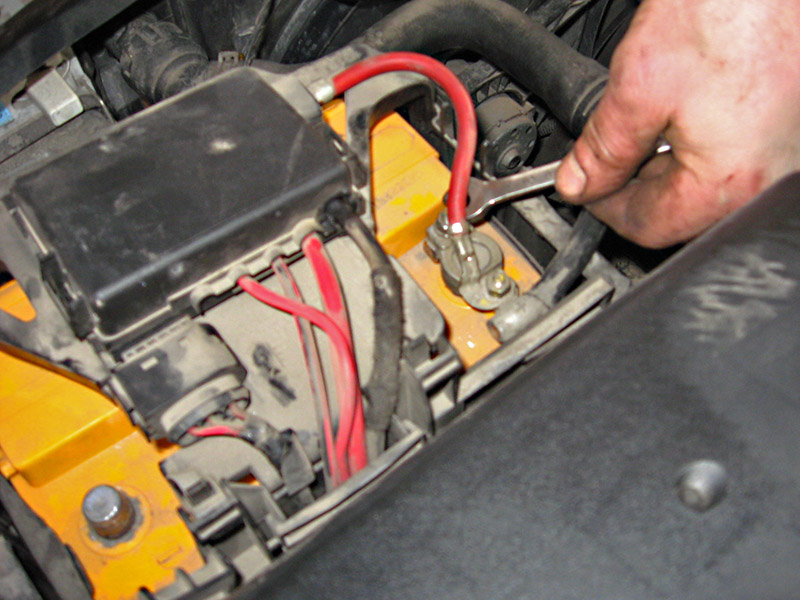

5. Ослабьте затяжку гайки стяжного болта наконечника и отсоедините провод от клеммы «плюс» аккумуляторной батареи.

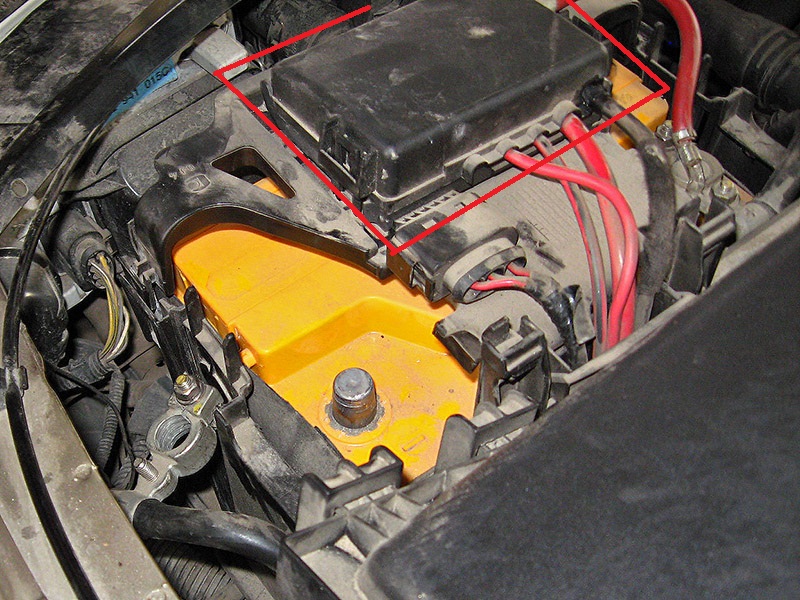

6. Потяните от себя блок предохранителей Шкода Октавиа Тур, освобождая его от защелок.

7. Отведите блок предохранителей в сторону.

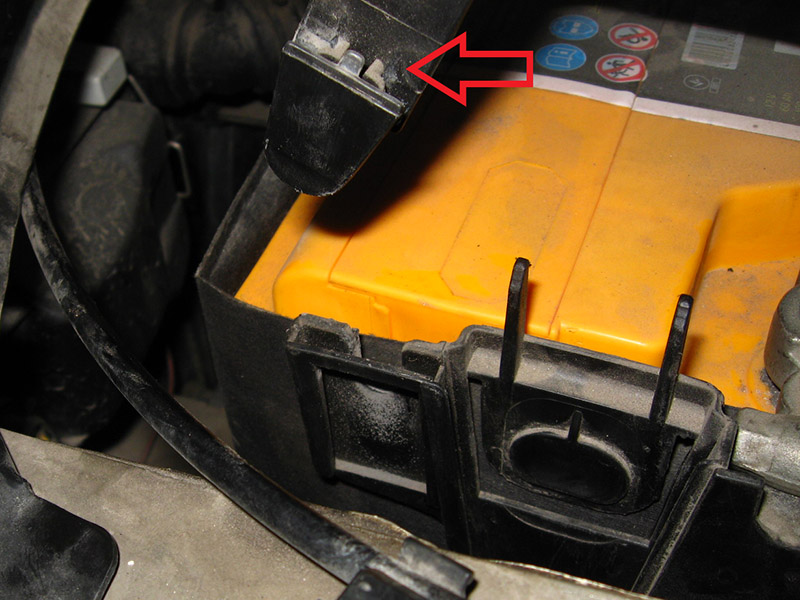

8. Отожмите по бокам фиксаторы держателя мон­тажного блока.

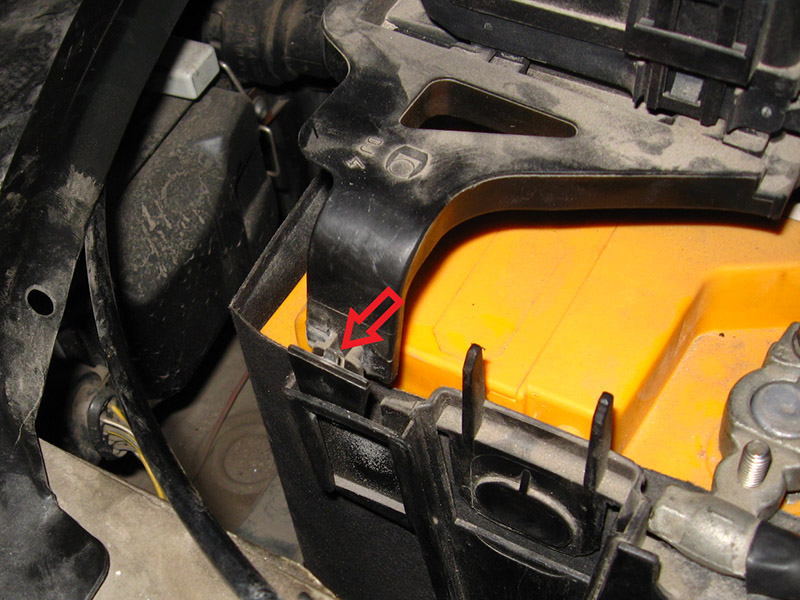

9. Придерживая блок предохранителей, снимите пластмассовый держатель монтажного блока, также выведя его из двух креплений на дальней стороне.

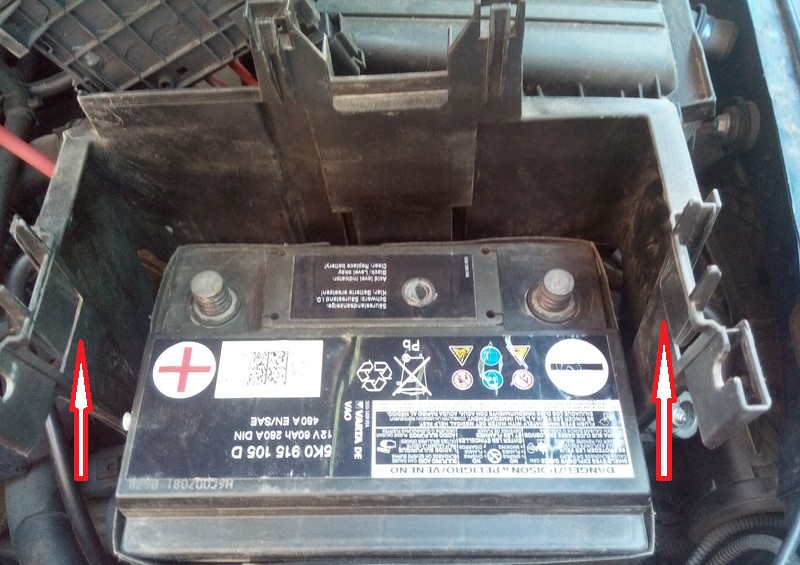

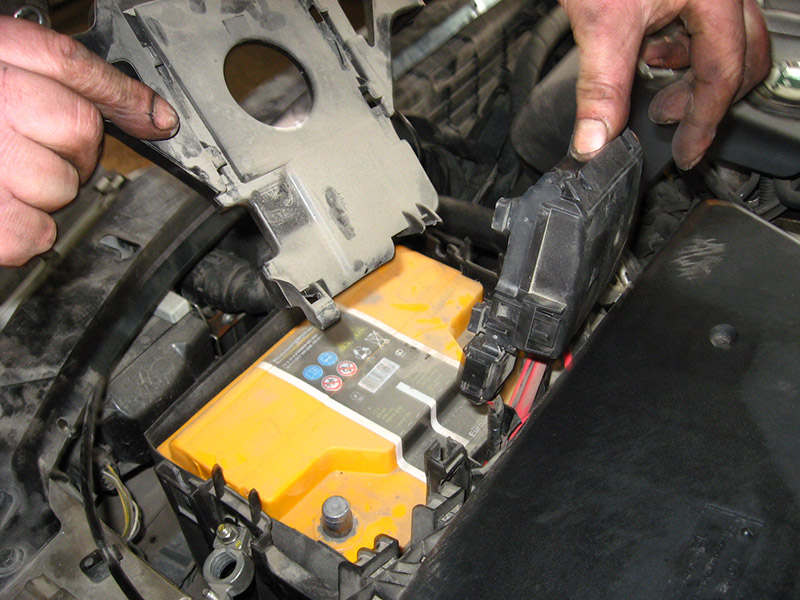

10. Подденьте с двух сторон пластиковую защиту так, чтобы она соскочила со своего места и потяните немного вверх.

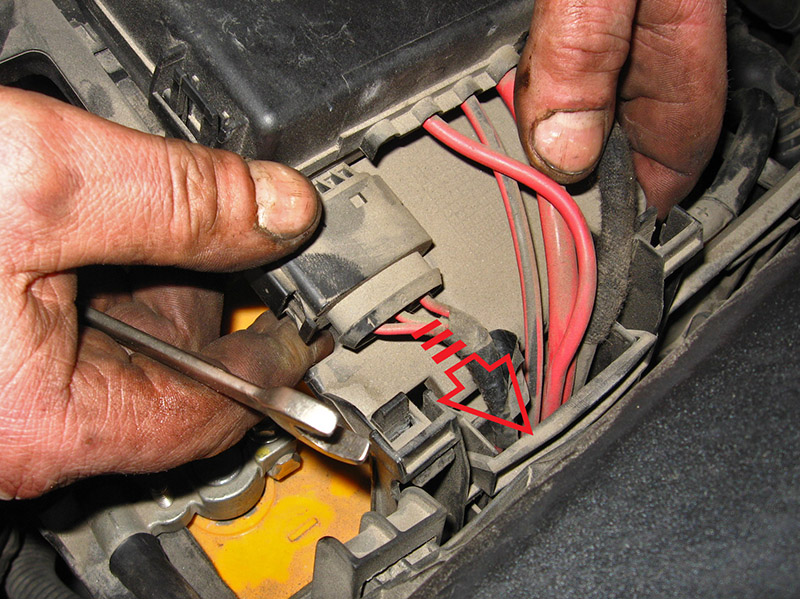

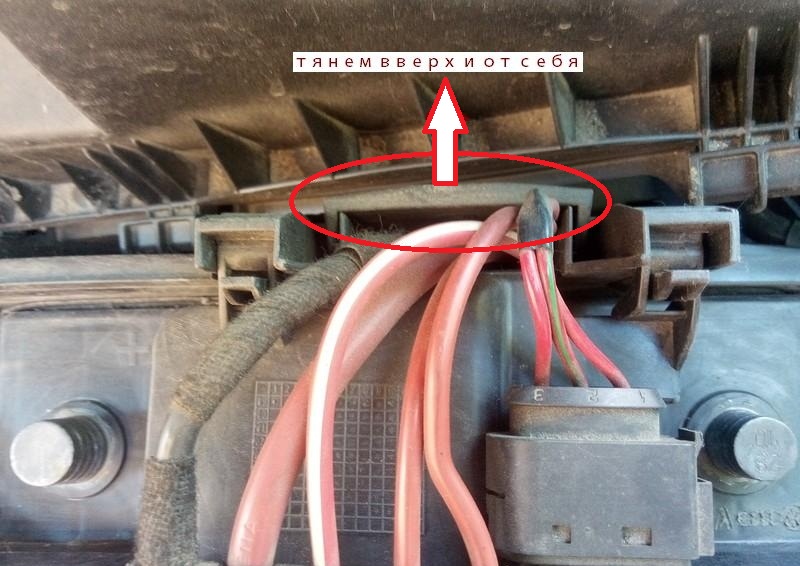

11. Снимите заглушку на дальней стенке, которая придерживает провода (потяните вверх, а потом от себя).

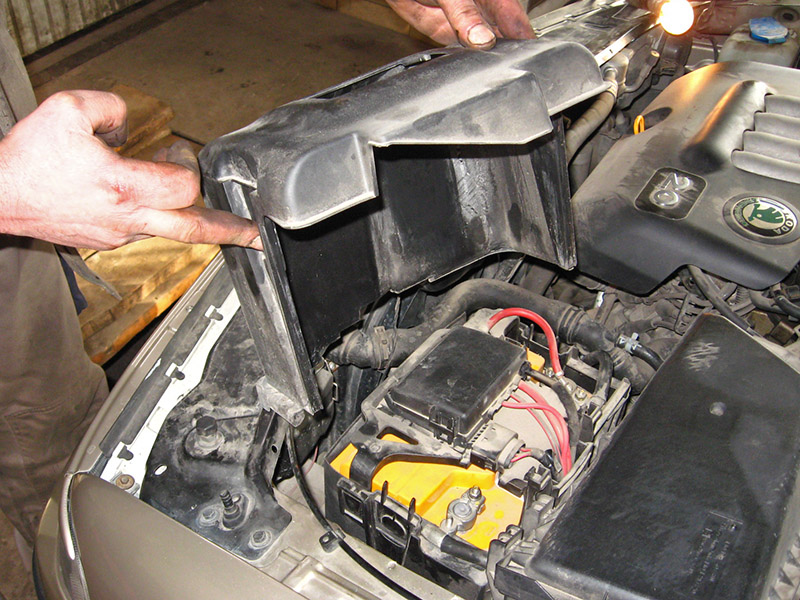

12. Вытащите пластиковую защиту аккумуляторной батареи.

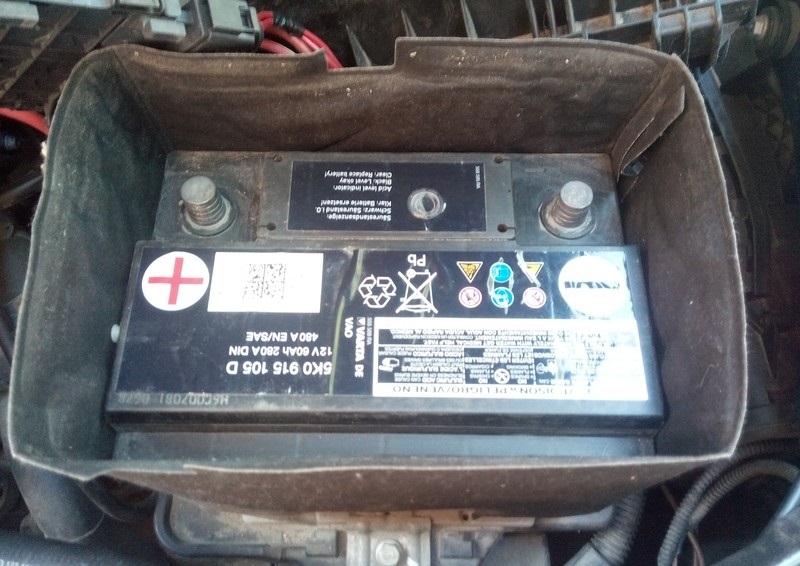

13. Снимите чехол с АКБ Шкода Октавиа Тур.

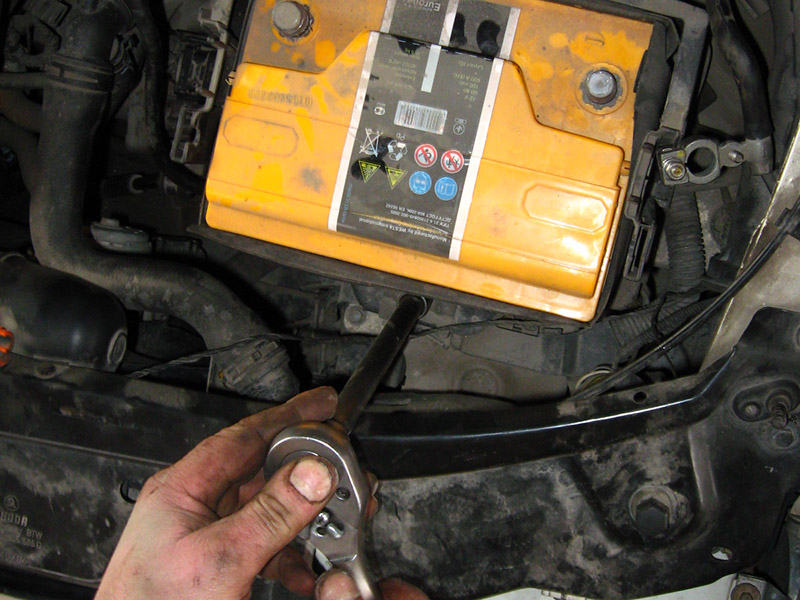

14. Выверните болт крепления прижимной планки и снимите прижимную планку аккумуляторной батареи.

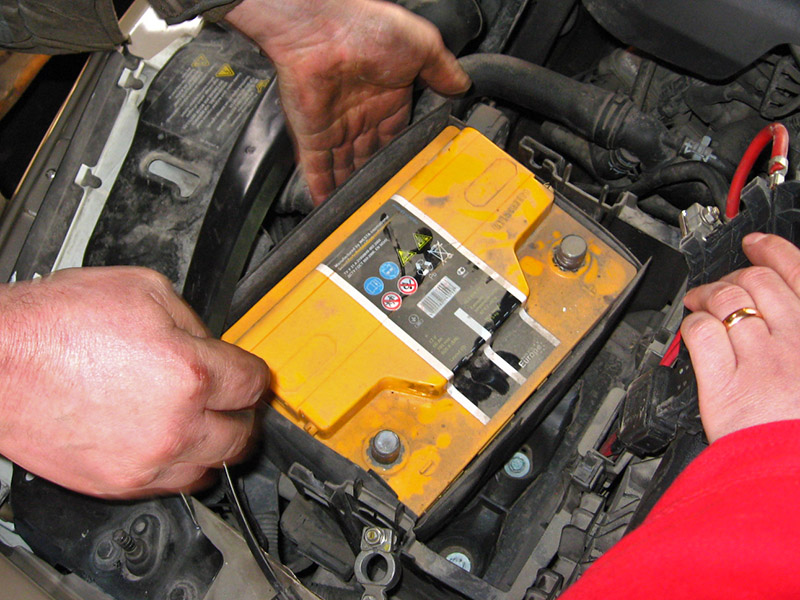

15. Извлеките аккумуляторную батарею из моторного отсека.

Примечание:

Старайтесь крепко держать аккумулятор. Идеальный вариант — держать аккумулятор за дно. Помните, что даже специально предусмотренные ручки у АКБ иногда ломаются или выскакивают из пазов, что может привести к серьезным травмам.

16. Перед присоединением проводов зачистите клеммы батареи и внутренние поверхности наконечников проводов мелкозернистой наждачной бумагой. Присоедините провода в порядке, обратном снятию, соблюдая полярность.

17. После присоединения проводов к клеммам, нанесите на наконечники проводов и открытые поверхности клемм тонкий слой смазки Литол-24 или аналогичной (наиболее предпочтительны медесодержащие токопроводящие смазки). Установите аккумуляторную батарею в порядке, обратном снятию.
