Снятие и установка амортизатора передней подвески Skoda Octavia I Tour 1996 - 2010

Инструмент:

• Балонный ключ
• Упор (башмак) противооткатный
• Опорные стойки (при необходимости)
• Домкрат винтовой
• Ключ трещоточный
• Головка 13 мм
• Головка 16 мм
• Головка 18 мм
• Головка  21 мм
• Торцевая головка 12-гранная 30 мм
• Гаечный ключ накидной прямой 21 мм
• Головка-бита шестигранная 5 мм
• Головка-бита шестигранная 7 мм
• Отвертка плоская средняя
• Приспособление для стяжки пружин
• Монтажная лопатка / домкрат винтовой
• Молоток большой

Детали и расходники:

• Шприц со шлангом / резиновая груша
• Ветошь
• Воронка (при необходимости)
• Верхняя опора амортизаторной стойки (при необходимости) (1J0 412 331 C)

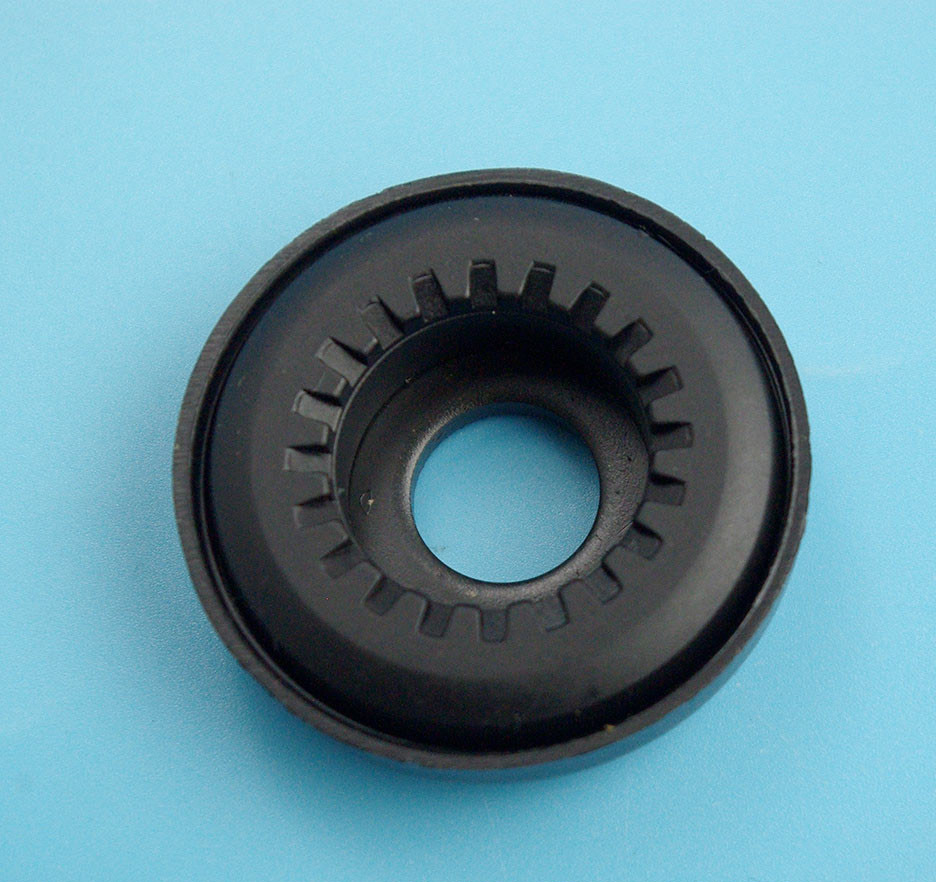

• Упорный подшипник (при необходимости) (1J0 412 249)

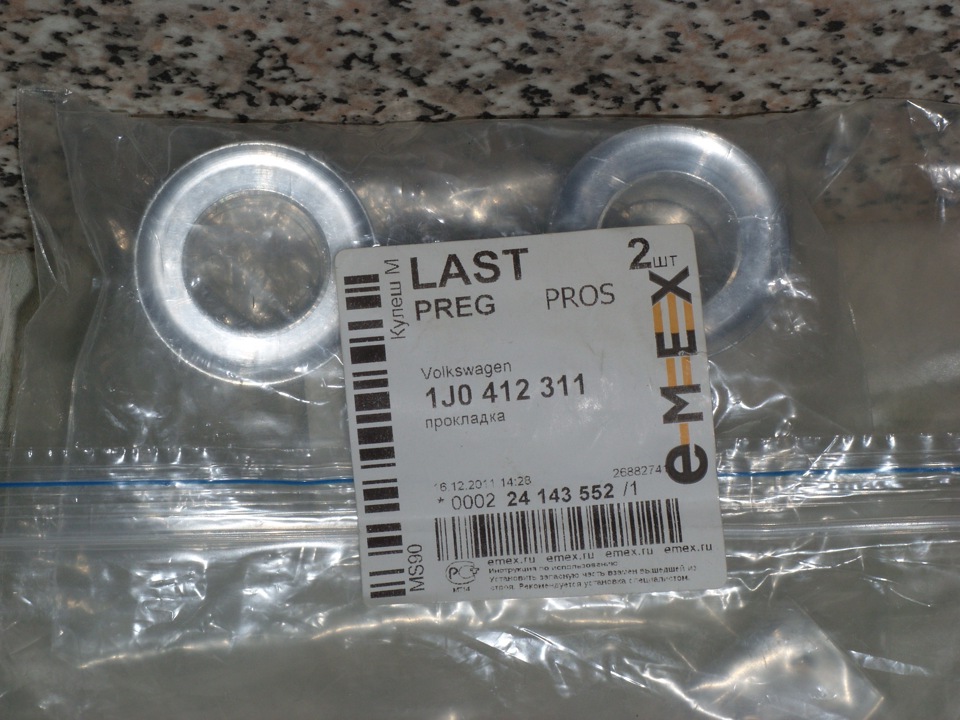

• Втулка (проставка) амортизатора (при необходимости) (1J0 412 311)

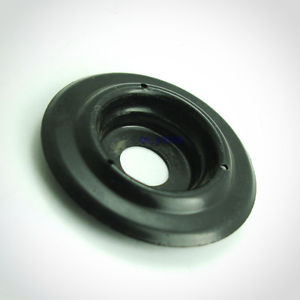

• Верхняя опорная чашка пружины (при необходимости) (1J0 412 341)

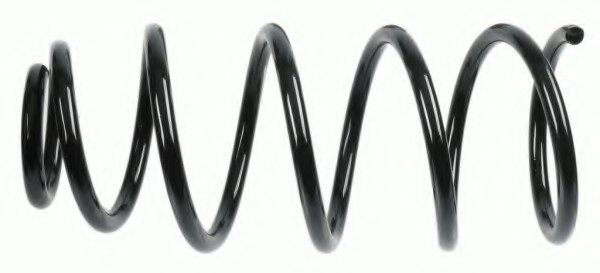

• Пружины (при необходимости) (1J0 411 105 BG)

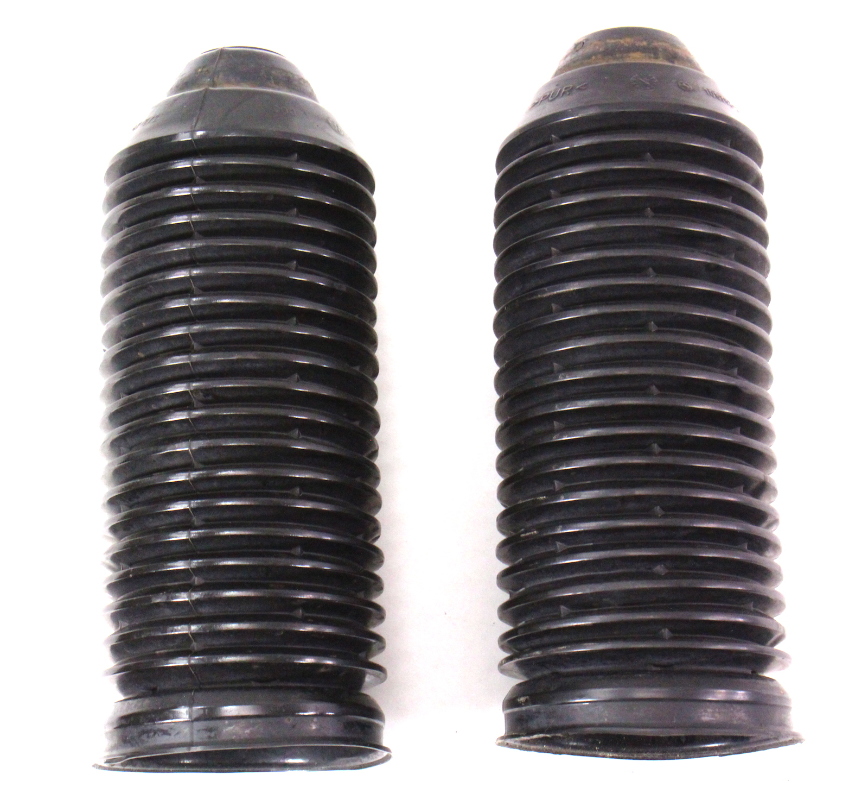

• Защитный кожух штока амортизатора (при необходимости) (357 413 175 A)

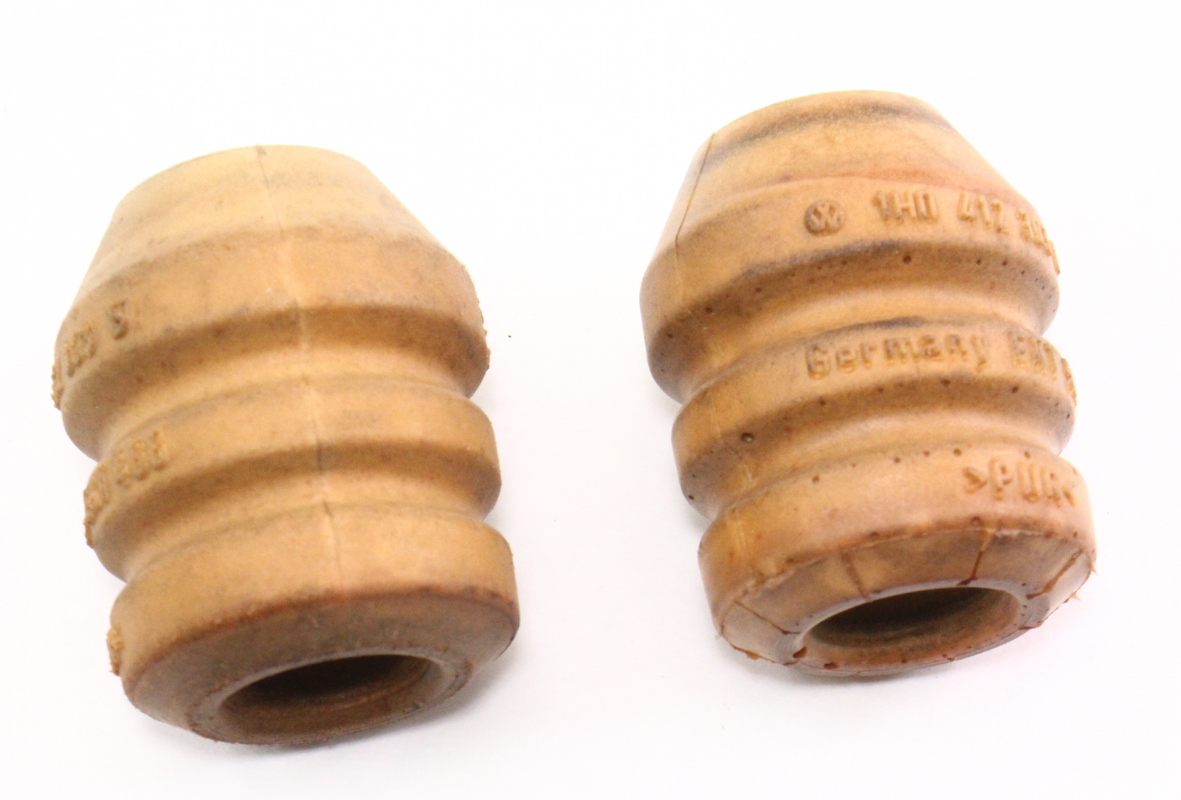

• Буфер хода сжатия (при необходимости) (1H0 412 303 B)

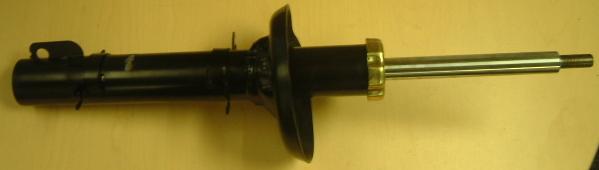

• Передний амортизатор (при необходимости) (1J0 413 031 AM)

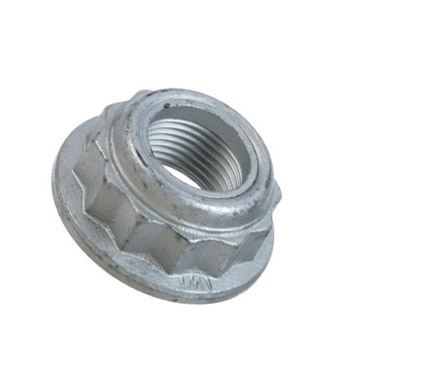

• Ступичная гайка (N 905 876 02)

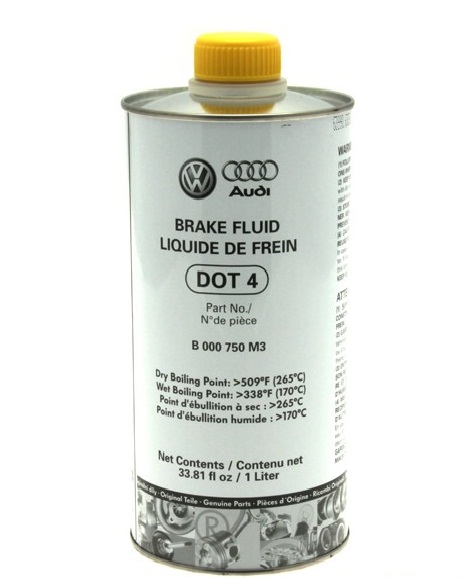

• Тормозная жидкость DOT4 BRAKE FLUID (при необходимости) (B000750M3)

Примечания:

В этой статье описано как снять передние амортизаторы Шкода Октавия Тур.

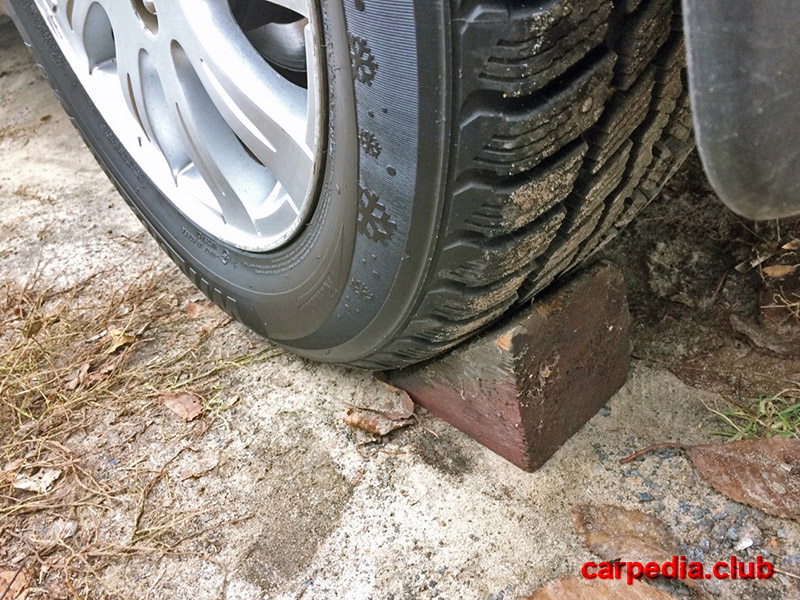

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры «башмаки» под задние колеса.

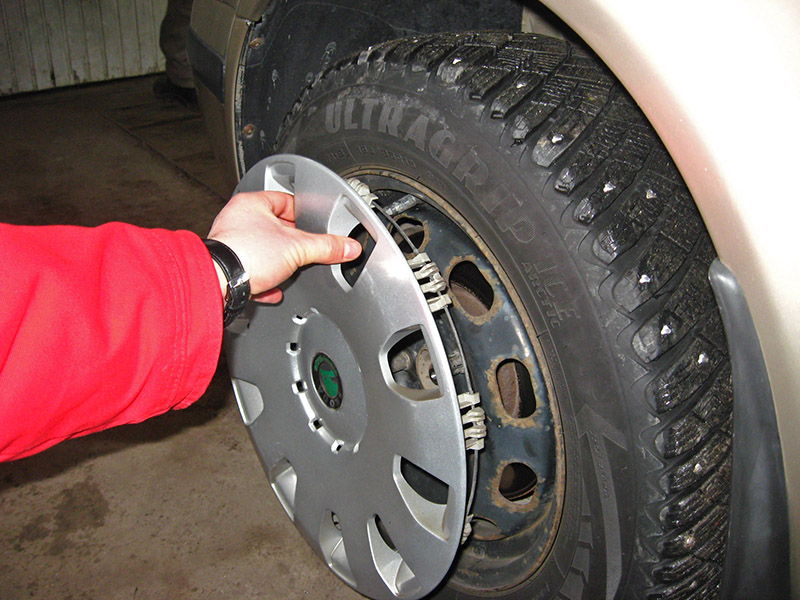

2. Подденьте плоской отверткой или руками колпак и снимите колпак.

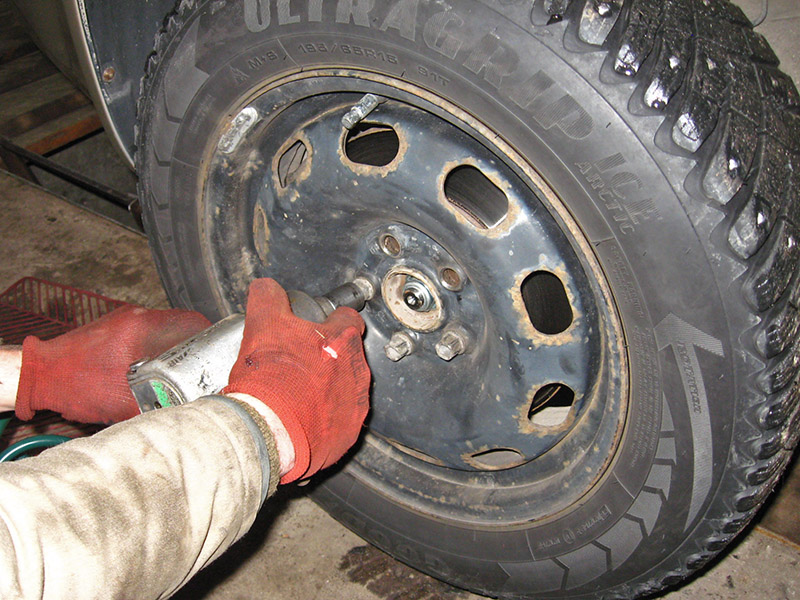

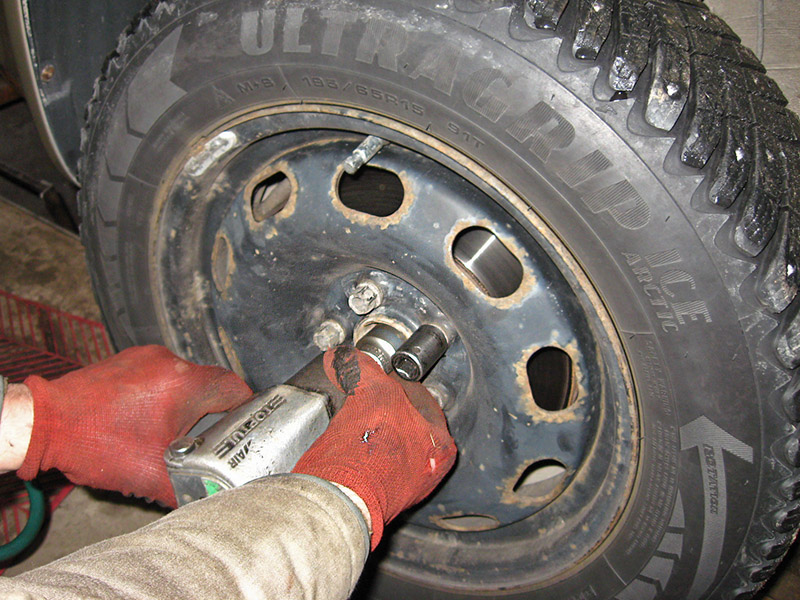

3. Ослабьте ступичную гайку и гайки колеса.

Примечание:

Если у вас нет пневматического гайковерта, то удобнее ослаблять ступичную гайку ключом с длинным воротком.

4. Приподнимите переднюю часть автомобиля с помощью домкрата.

Примечание:

Мы используем пневматический домкрат, но вы можете использовать любой другой домкрат.

5. Установите автомобиль на надежные опоры, окончательно открутите колесные гайки и снимите колесо.

Примечание:

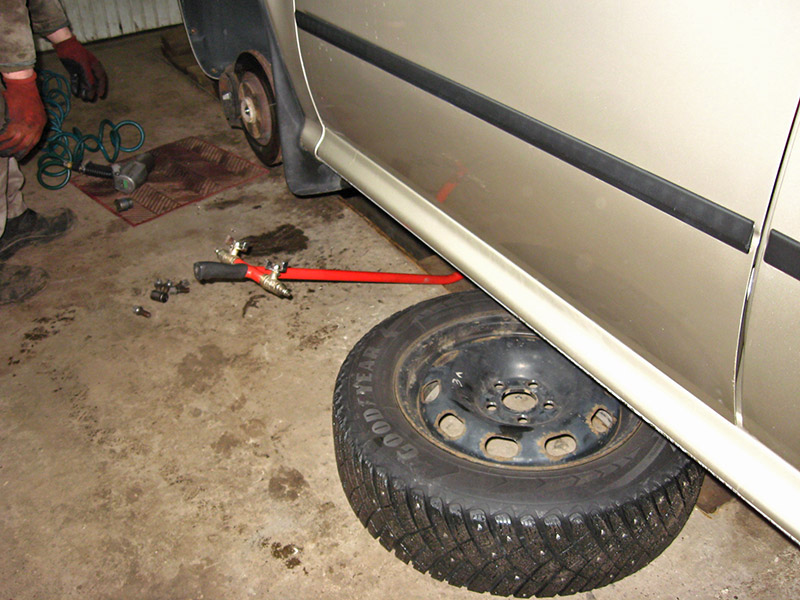

Если у вас нет автомобильных опорных стоек, то используйте снятое колесо в качестве опоры.

Колесо в качестве опоры.

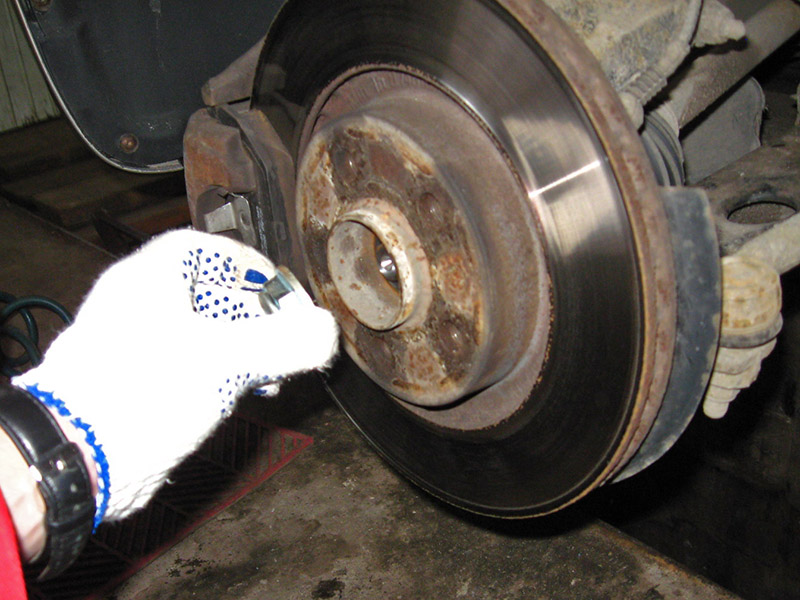

6. Открутите ступичную гайку (при установке нужно заменить и установить новую гайку).

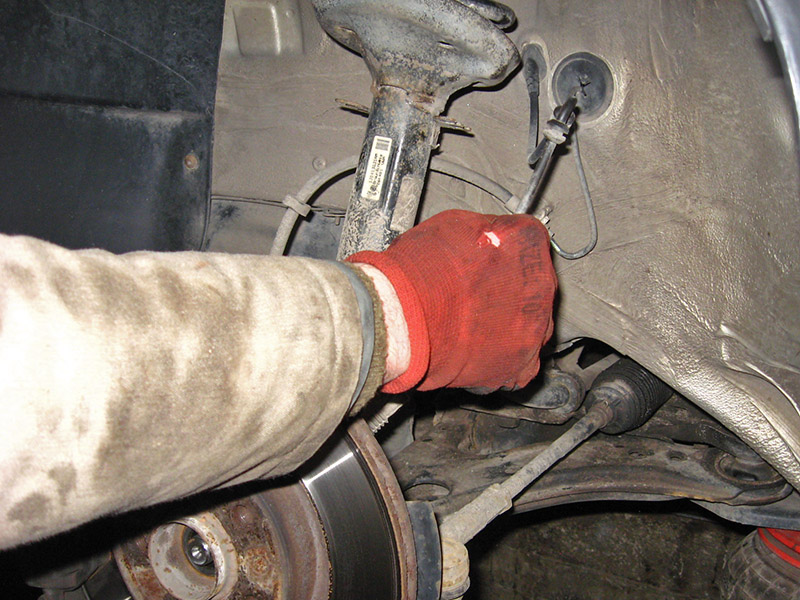

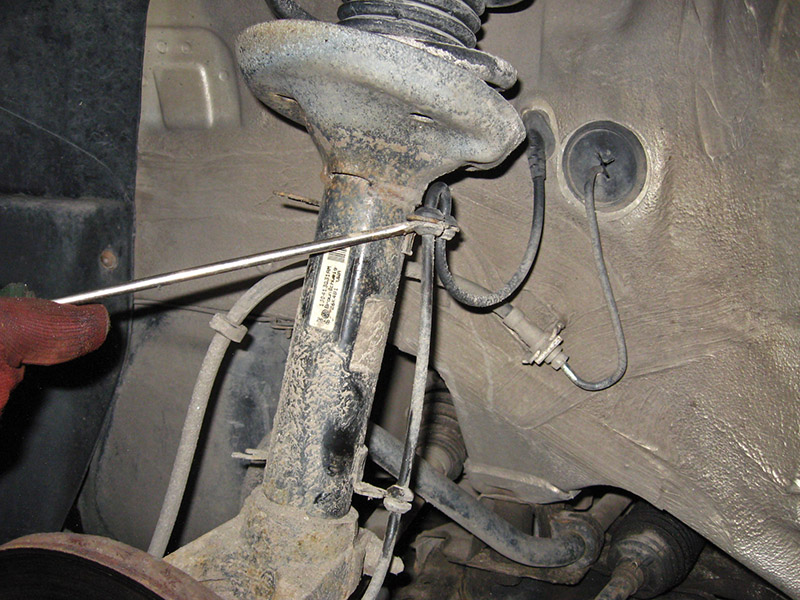

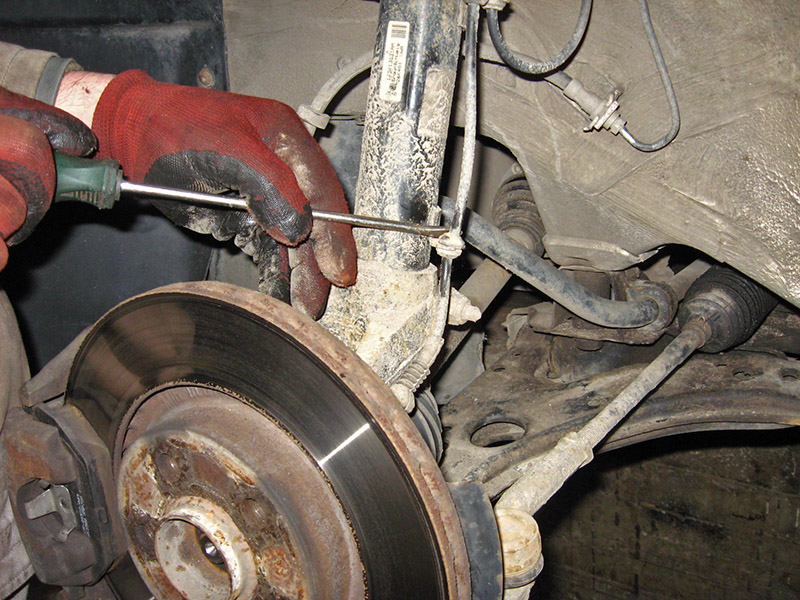

7. Подденьте отверткой и отсоедините от амортизаторной стойки шланг ABS.

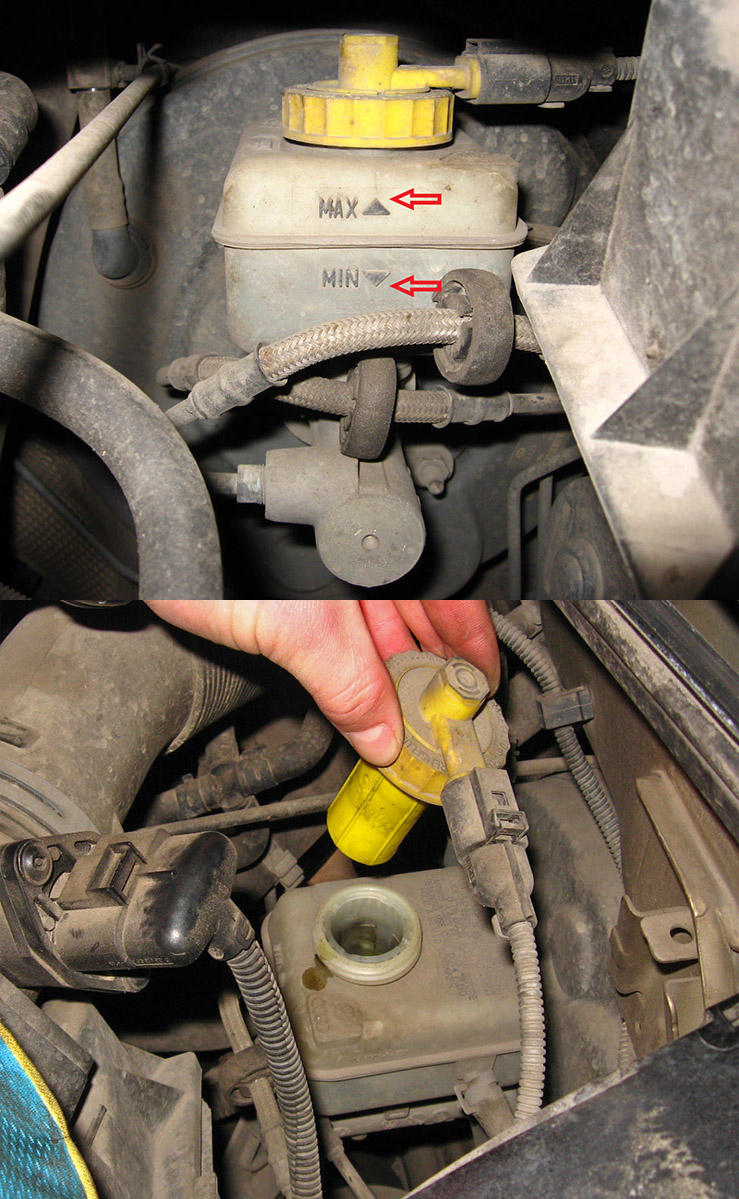

8. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то шприцем или резиновой грушей откачайте из бачка часть жидкости. Подробнее про проверку и доливку тормозной жидкости описано в этой статье.

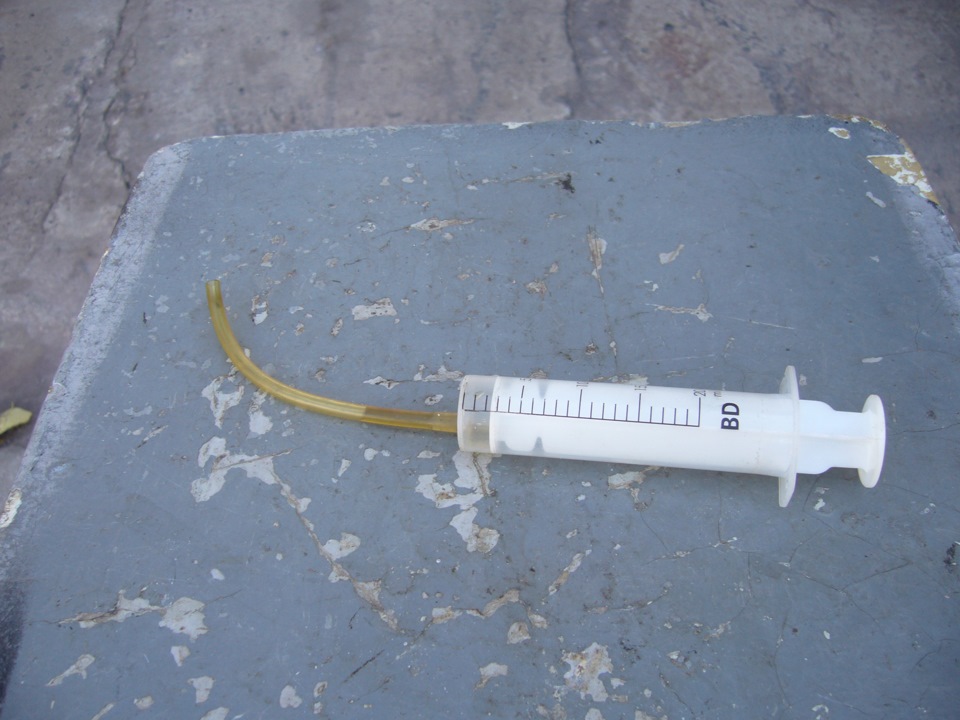

Инструмент для откачки жидкости.

Примечание:

Жидкость необходимо откачать чтобы при утапливании поршня в рабочий цилиндр она не вытекла из-под крышки бачка.

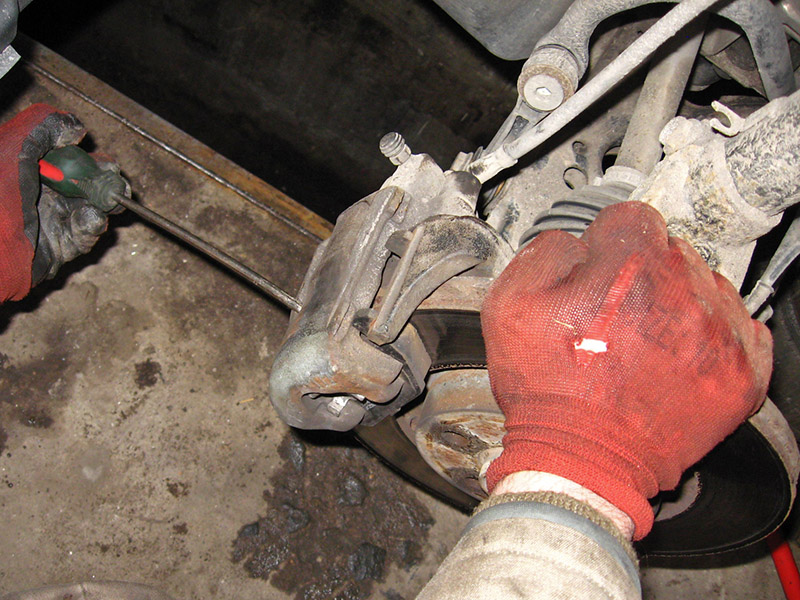

9. Вставьте отвертку с широким лезвием в окно суппорта между тормозным диском и колодкой, разведите тормозные колодки и утопите поршень в цилиндр.

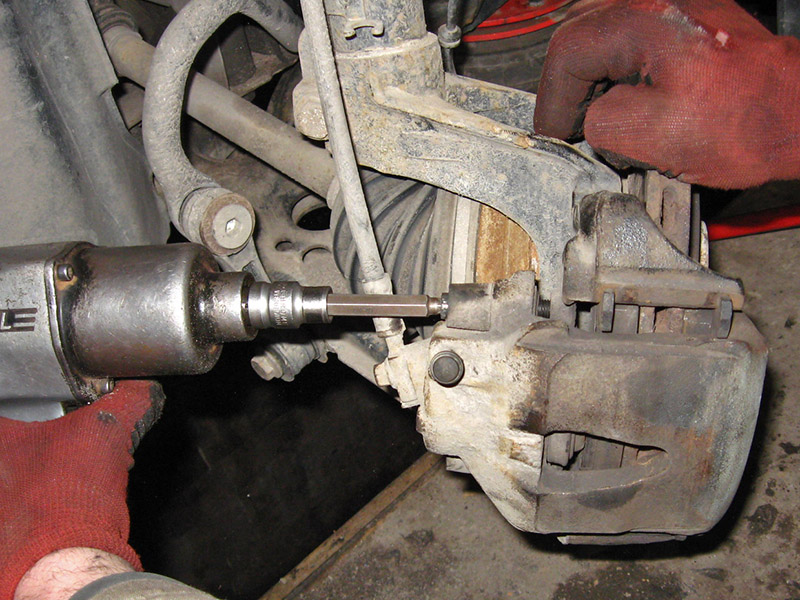

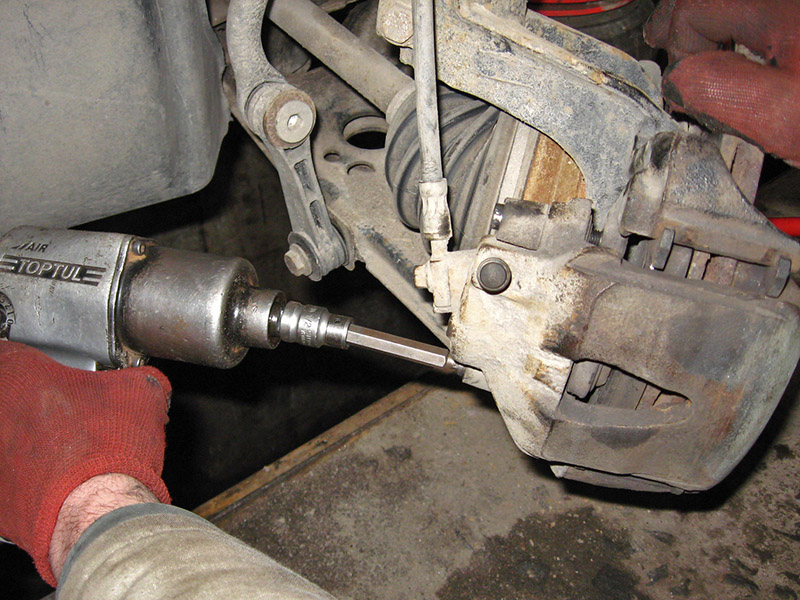

10. Открутите верхнее и нижнее крепление направляющих пальцев суппорта.

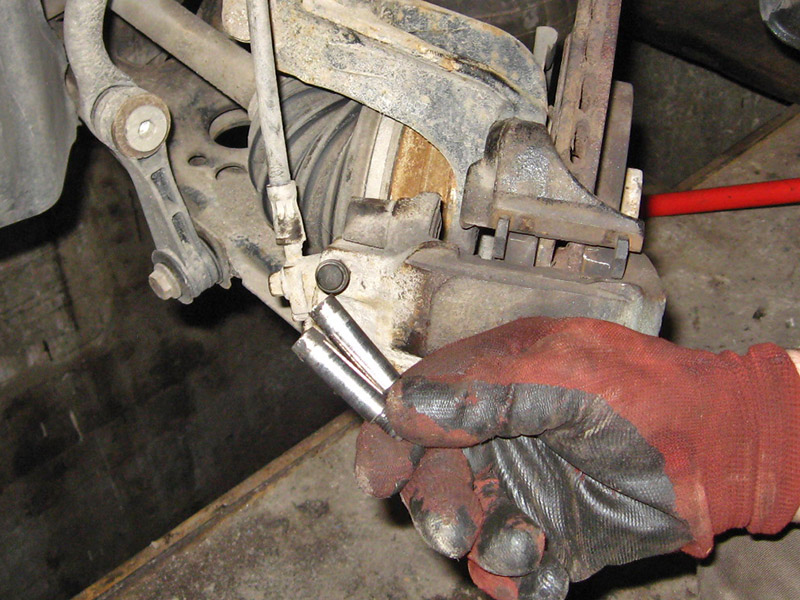

11. Извлеките направляющие пальцы суппорта.

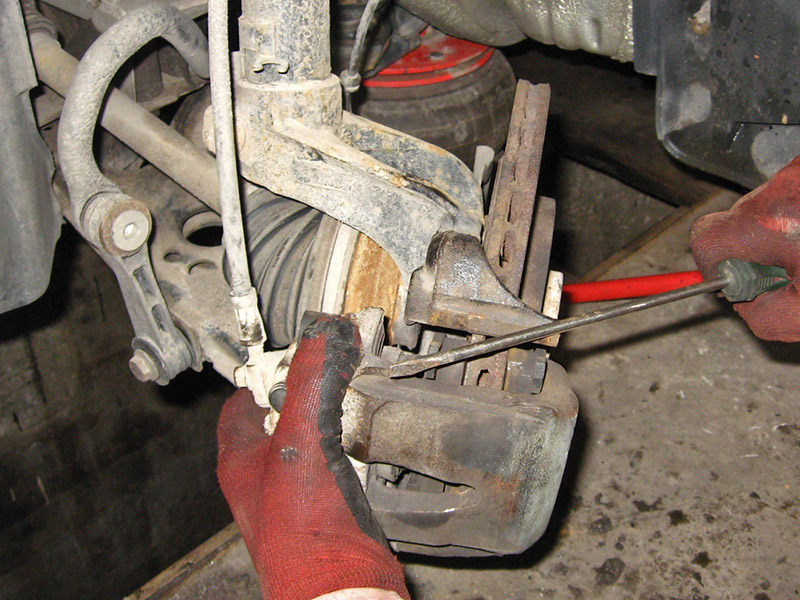

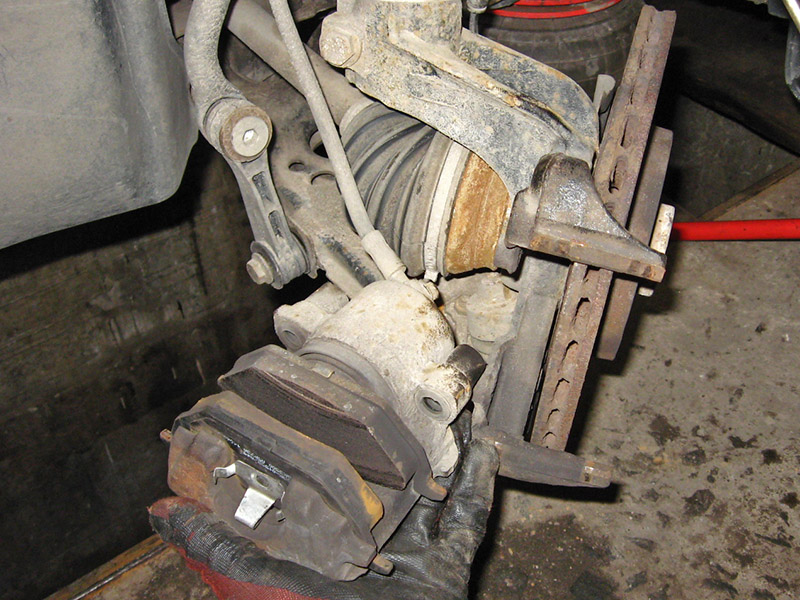

12. Подденьте отверткой и снимите суппорт с тормозного диска с колодками не отсоединяя от суппорта тормозной шланг.

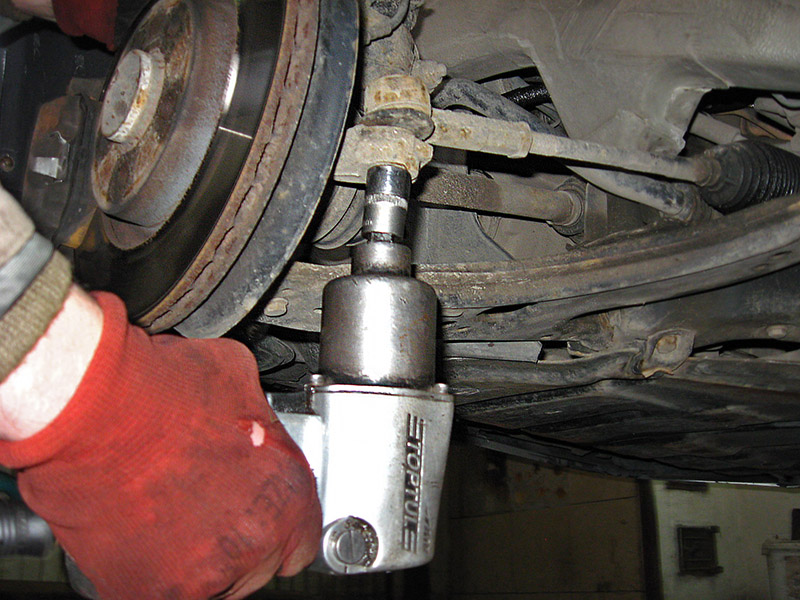

13. Открутите крепление наконечника рулевой тяги.

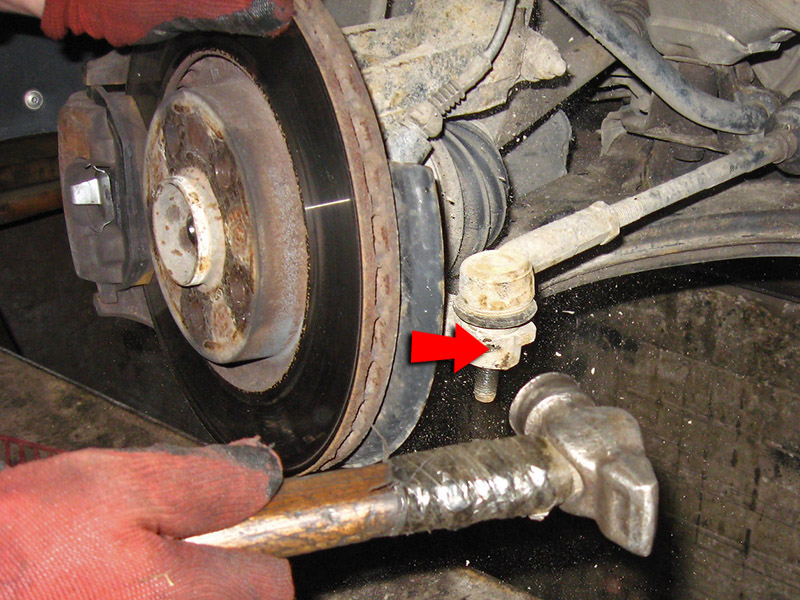

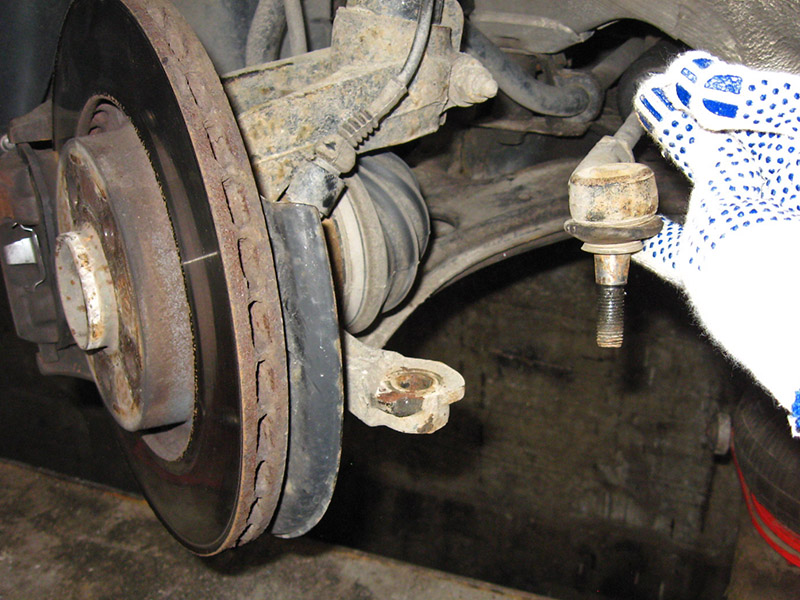

14. Аккуратно нанесите пару ударов молотком по посадочному месту наконечника и извлеките наконечник рулевой тяги из ступицы.

Место для удара молотком.

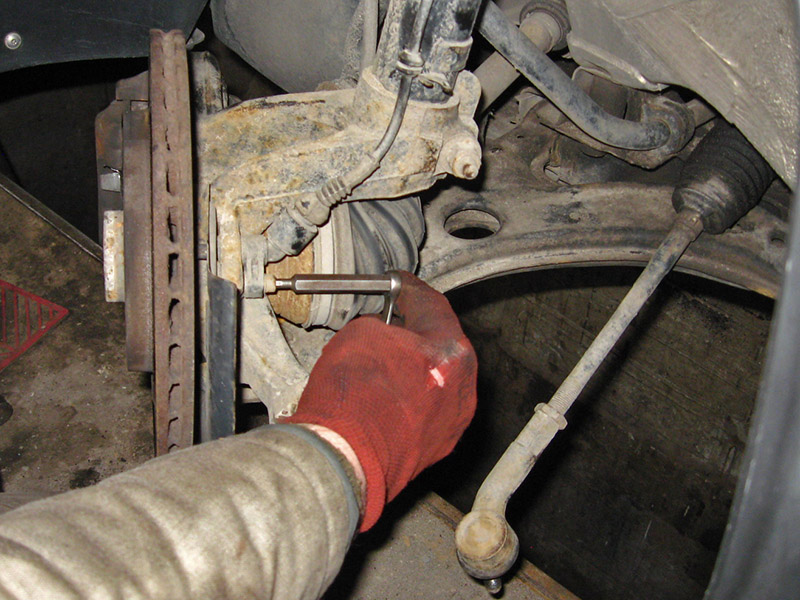

15. Открутите болт крепления датчика ABS.

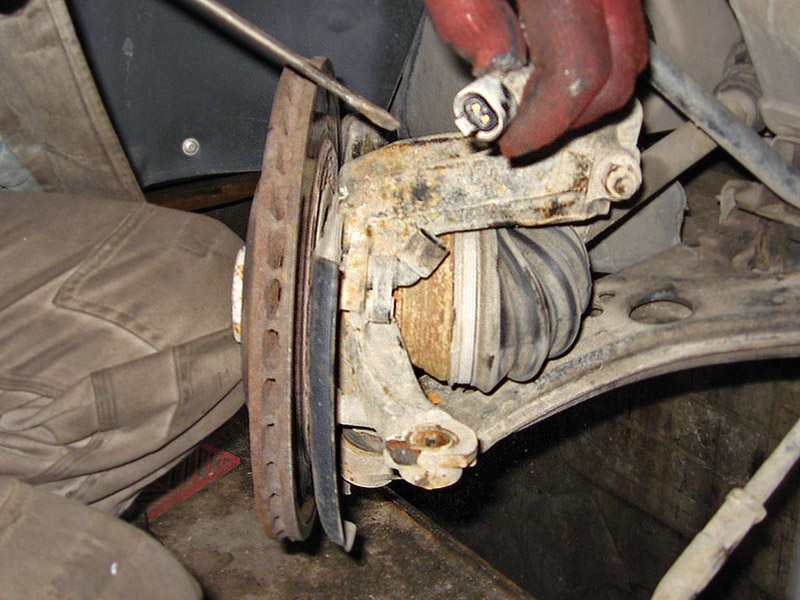

16. Подденьте плоской отверткой и отсоедините колодку проводов от датчика ABS.

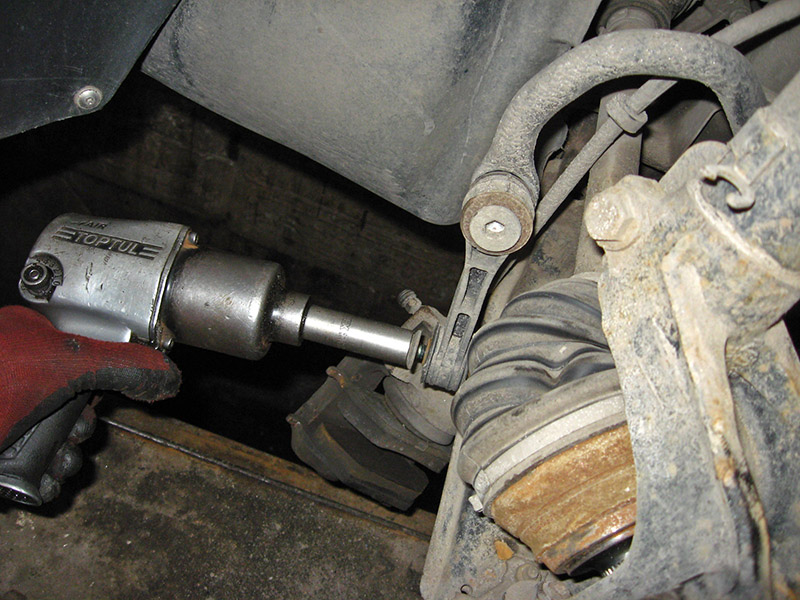

17. Открутите нижнее крепление стойки стабилизатора.

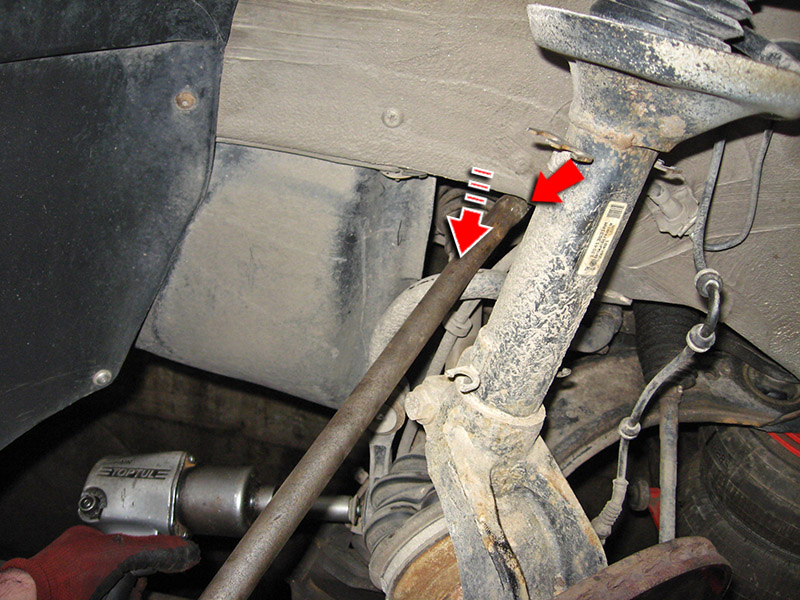

18. Уприте монтажную лопатку и нагните стабилизатор поперечней устойчивости, чтобы извлечь крепление стойки стабилизатора из нижнего рычага.

Примечание:

Также можно поддомкратить нижний рычаг и отсоединить нижнее крепление стойки стабилизатора от нижнего рычага передней подвески. Выберите для себя удобный вариант.

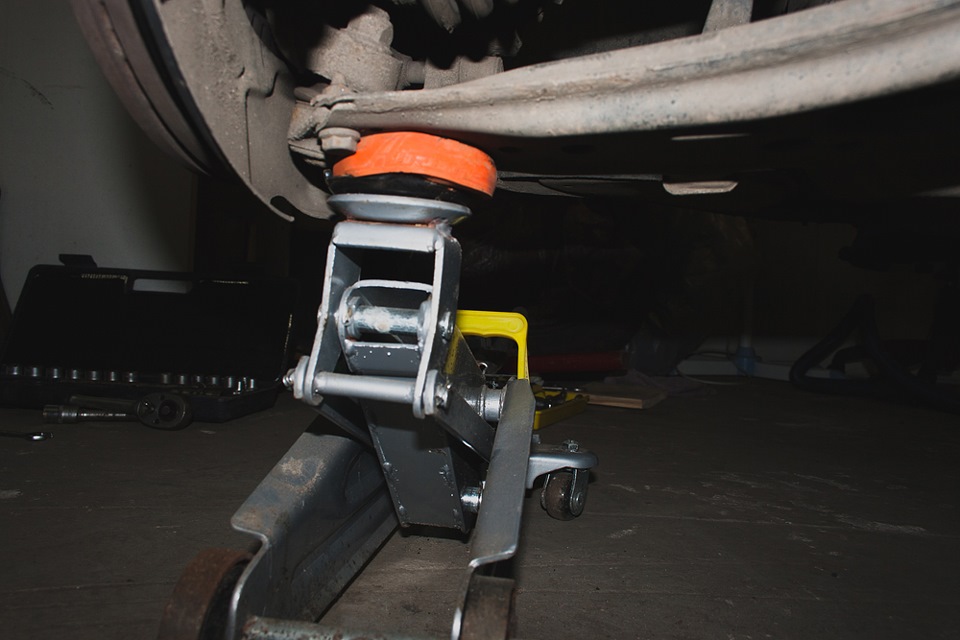

Поддомкратить нижний рычаг передней подвески.

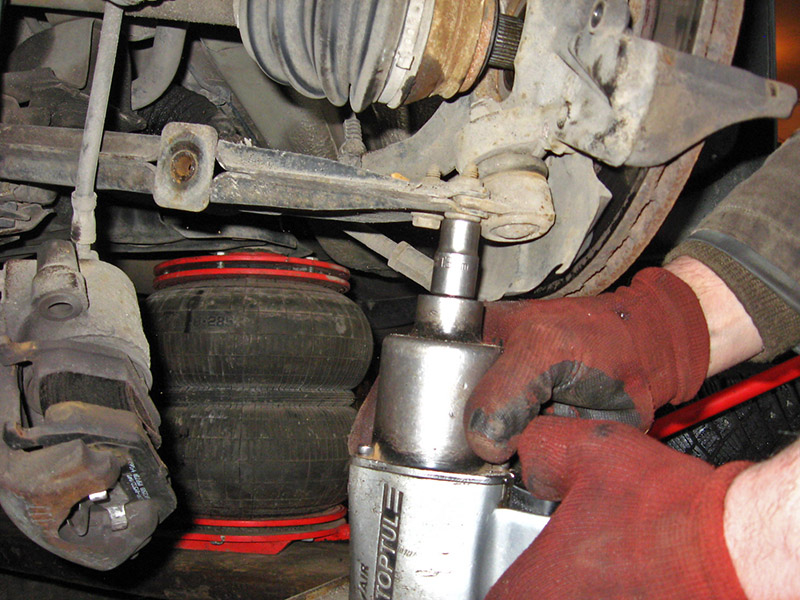

19. Открутите три болта крепления шаровой опоры к нижнему рычагу передней подвески.

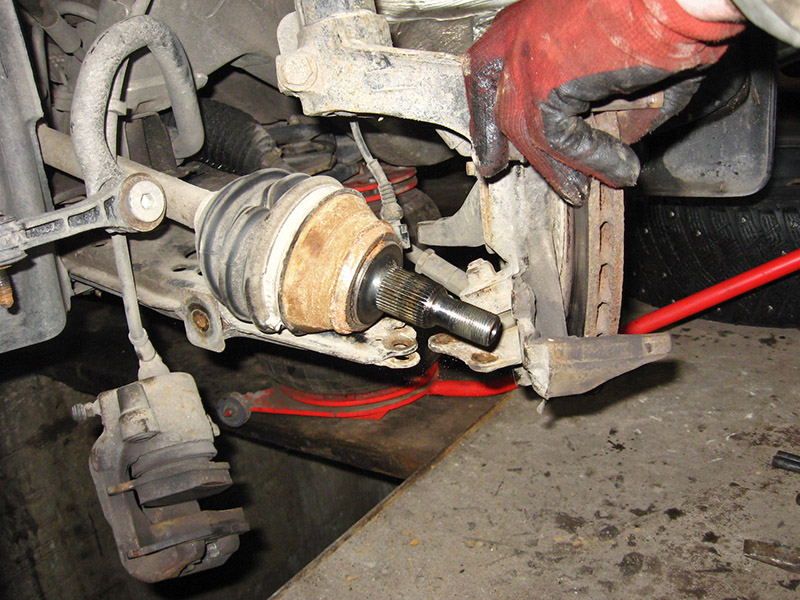

20. Снимите фиксирующую скобу крепления шаровой опоры к нижнему рычагу и отведите шлицевой наконечник наружного ШРУСа из ступицы.

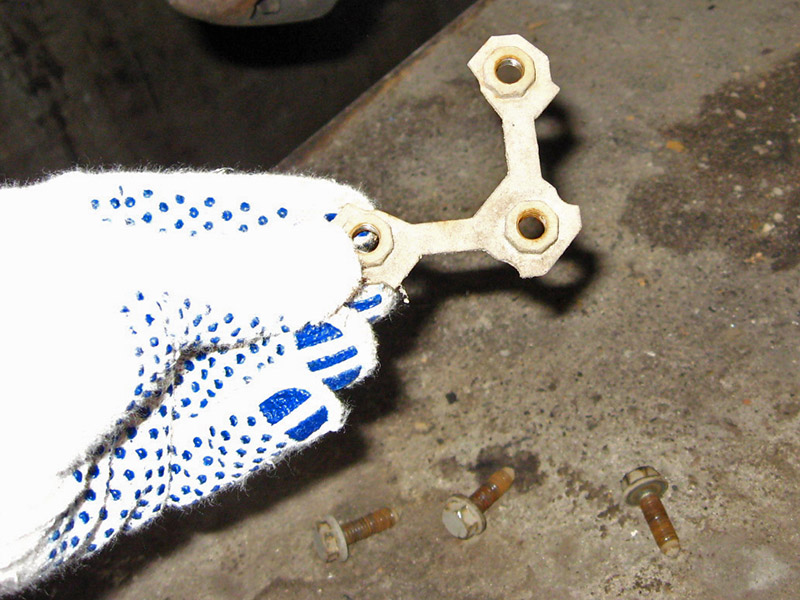

Фиксирующая скоба.

21. Откройте капот и установите его на упор, как описано в этой статье.

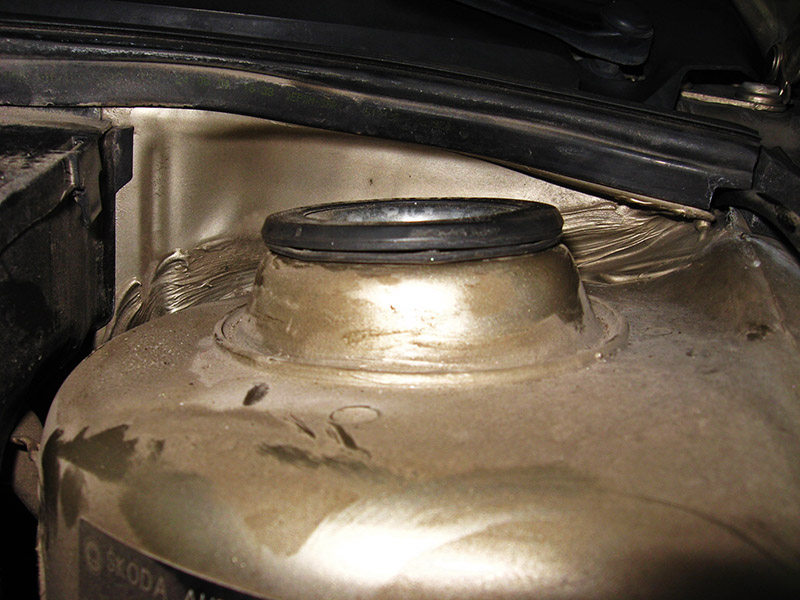

22. Открутите верхнее крепление стойки амортизатора.

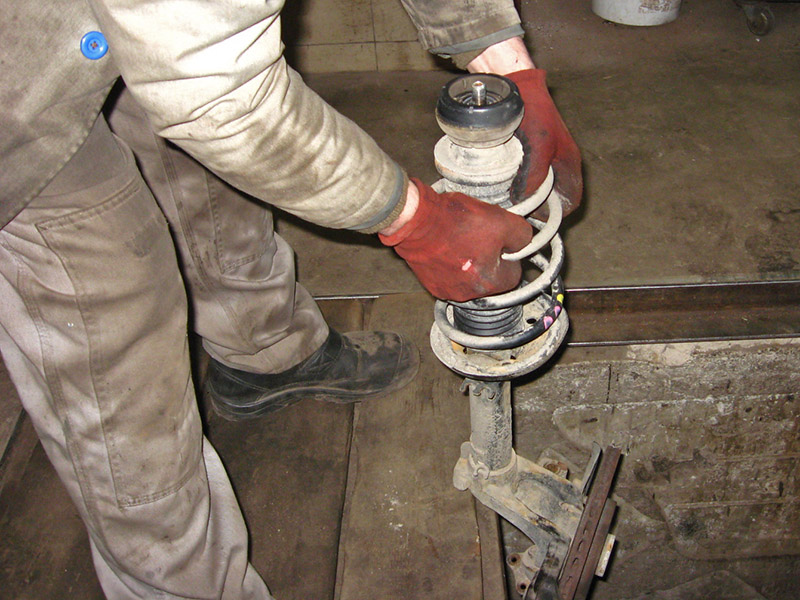

23. Снимите амортизаторную стойку с автомобиля.

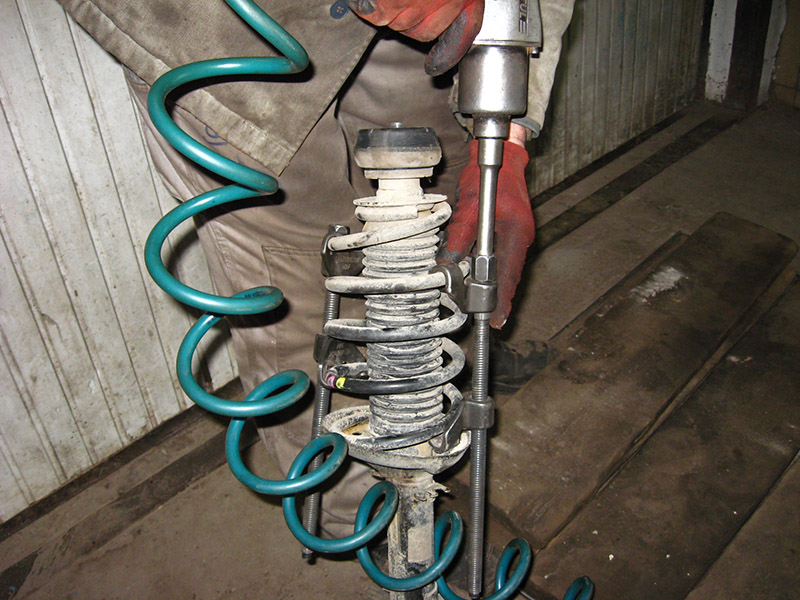

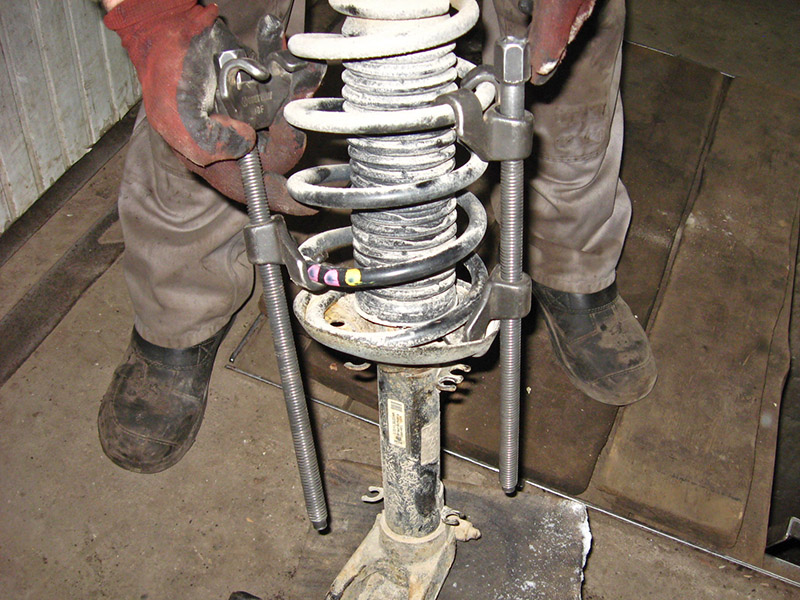

24. Установите с противоположных сторон пружинные стяжки и равномерно, без перекосов стяните пружину до снятия нагрузки с верхней чашки пружины.

25. Удерживайте шток амортизатора от проворачивания шестигранником на 7 и ключом на 21 открутите гайку штока амортизатора.

26. Снимите верхнюю опору стойки, упорный подшипник и втулку, верхнюю опорную чашку пружины, пружину (не снимая с нее стяжки), защитный кожух штока амортизатора и буфер хода сжатия.

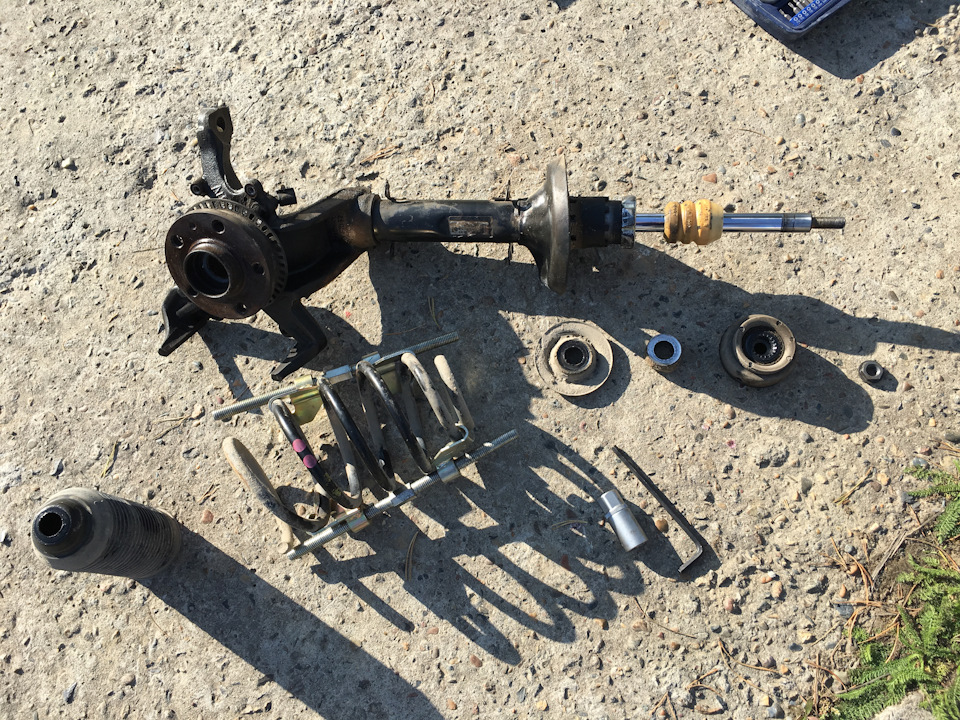

Разобранная стойка амортизатора Шкода Октавия Тур.

Примечание:

Полностью выдвиньте и утопите шток амортизатора, убедитесь  в исправности амортизатора. Если при перемещении штока чувствуются провалы, рывки или слышны посторонние звуки, рекомендуется заменить обе амортизаторные стойки в сборе.

Проверьте целостность и исправность всех устанавливаемых деталей на стойку. Порванный защитный кожух штока амортизатора поврежденный буфер хода сжатия заменяем. Если обнаружены механические повреждения пружины, рекомендуется заменить обе пружины.

27. Второй амортизатор снимается и разбирается аналогично.

28. Соберите стойки амортизаторов Шкода Октавия Тур в порядке, обратном снятию.

29. Установите амортизаторы на Шкоду Октавию Тур и все снятые детали в порядке, обратном снятию.

30. Если откачивалась тормозная жидкость, проверьте ее уровень в бачке и, при необходимости, доведите его до нормы, как описано в этой статье.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
