Снятие корпуса воздушного фильтра двигателя Skoda Octavia I Tour 1996 - 2010

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Торцевая головка Torx (звездочка) T25
  • Гаечный ключ рожковый 10 мм
  • Вороток под торцевую головку
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Плоскогубцы

Детали и расходники:

  • Тканевые перчатки
  • Ветошь
  • Корпус воздушного фильтра в сборе VAG — 1J0129607S (если нужна замена)

Корпус воздушного фильтра в сборе VAG — 1J0 129 607 S

Примечания:

Данное описание ремонта также подходит к автомобилям Skoda Octavia I Tour (1996 – 2010) и с дизельными двигателями.

Корпус воздушного фильтра Шкода Октавиа Тур снимают при их повреждении и для получения доступа к другим агрегатам в моторном отсеке.

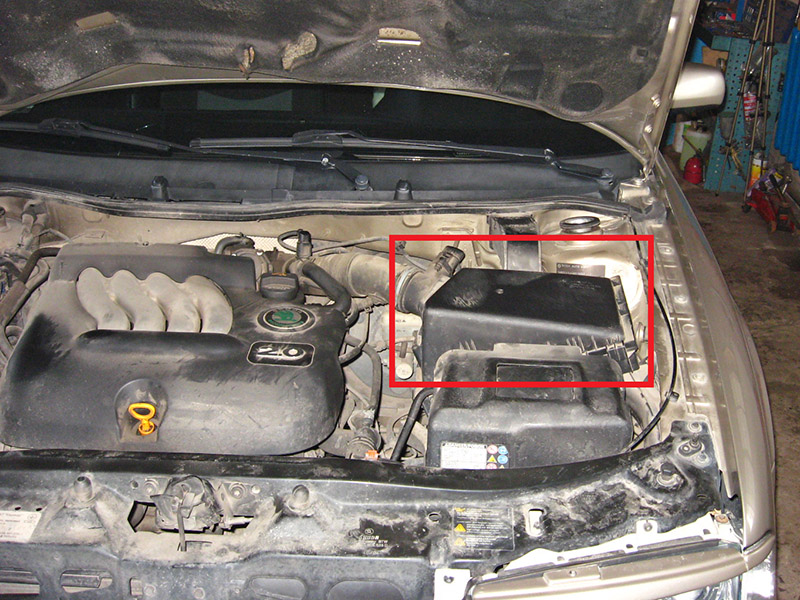

1. Установите автомобиль на горизонтальной площадке, дайте двигателю остыть и откройте капот.  Корпус воздушного фильтра двигателя расположен возле аккумулятора в левой части моторного отсека по ходу движения автомобиля.

Расположение корпуса воздушного фильтра в моторном отсеке Skoda Octavia I Tour

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Отсоединение провода от минусовой клеммы аккумуляторной батареи Skoda Octavia I Tour

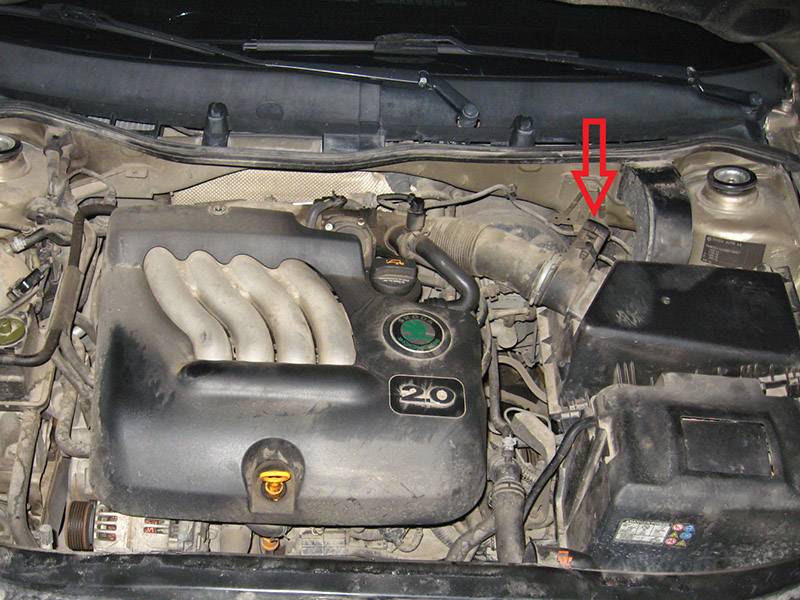

3. Отожмите фиксатор колодки жгута проводов Шкода Октавиа Тур.

Фиксатор колодки жгута проводов корпуса воздушного фильтра Skoda Octavia I Tour

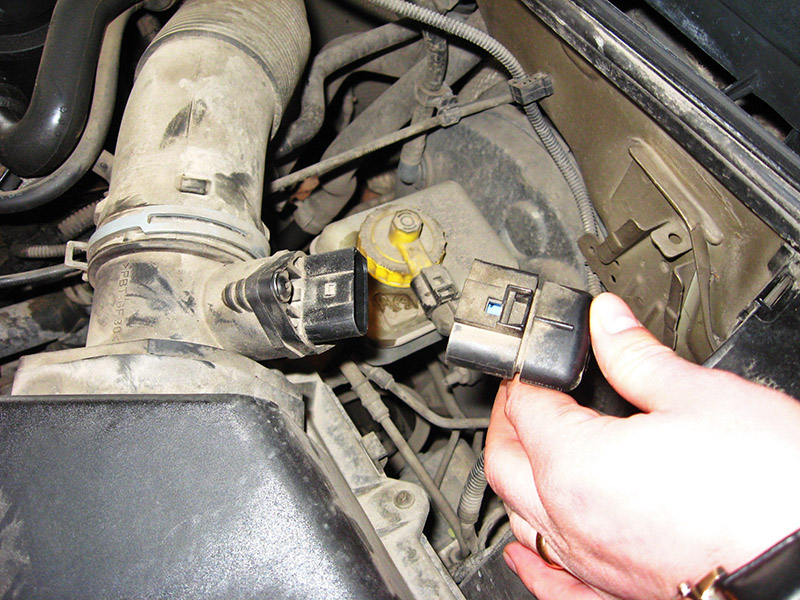

4. Отсоедините колодку от разъема ДМРВ Шкода Октавиа Тур (датчика массового расхода воздуха). Также отсоедините колодки сзади крышки корпуса воздушного фильтра.

Отсоединение колодки от разъема датчика массового расхода воздуха Skoda Octavia I Tour

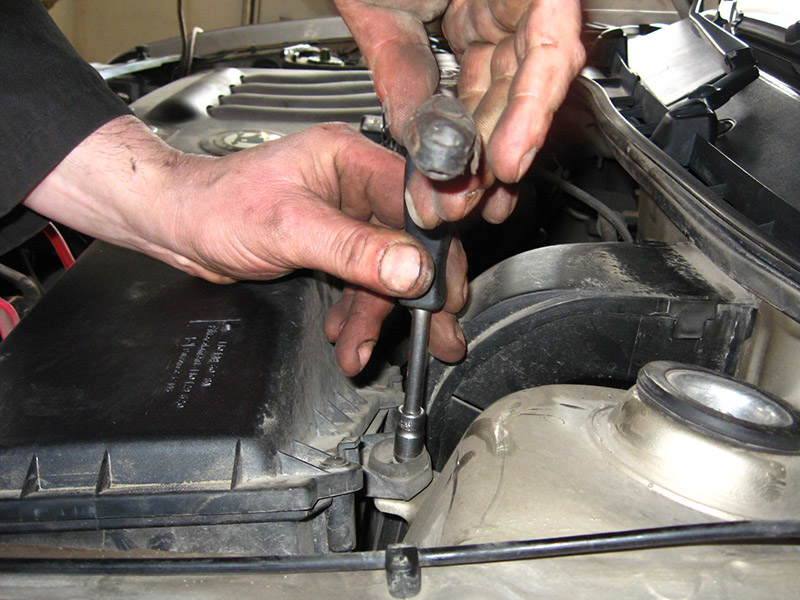

5. Отверните гайку крепления корпуса воздушного фильтра.

Отворачивание гайки крепления корпуса воздушного фильтра Skoda Octavia I Tour

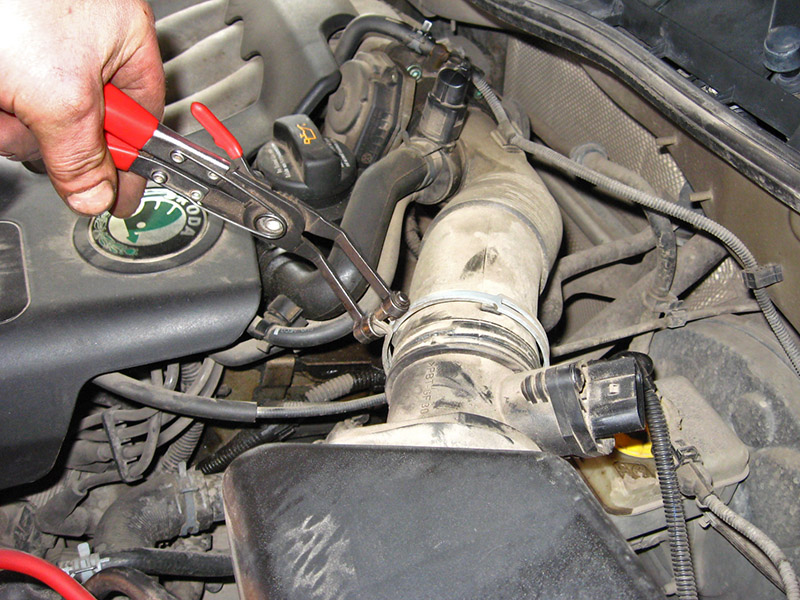

6. Ослабьте хомут крепления воздухоподводящего рукава к патрубку корпуса воздушного фильтра.

Ослабление хомута крепления воздухоподводящего рукава к патрубку корпуса воздушного фильтра Skoda Octavia I Tour

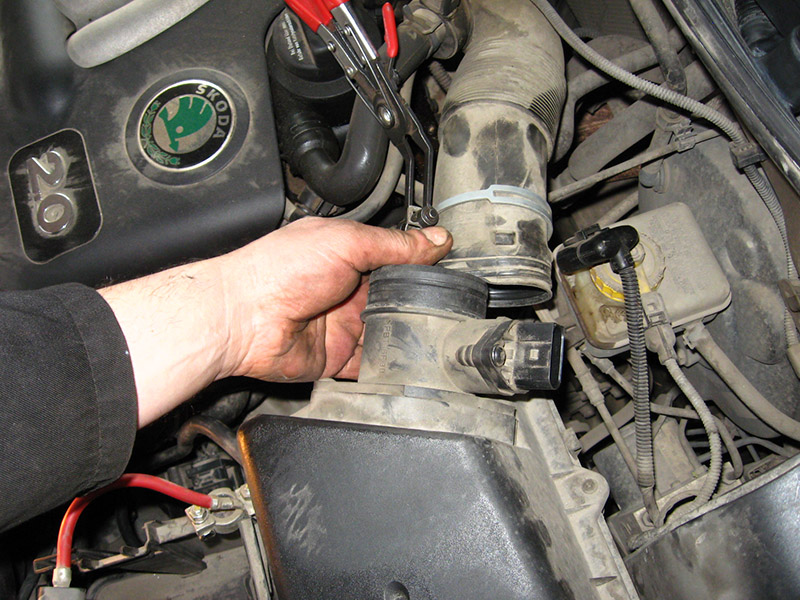

7. Отсоедините воздухоподводящий рукав от патрубка корпуса воздушного фильтра.

Отсоединение воздухоподводящего рукава от патрубка корпуса воздушного фильтра Skoda Octavia I Tour

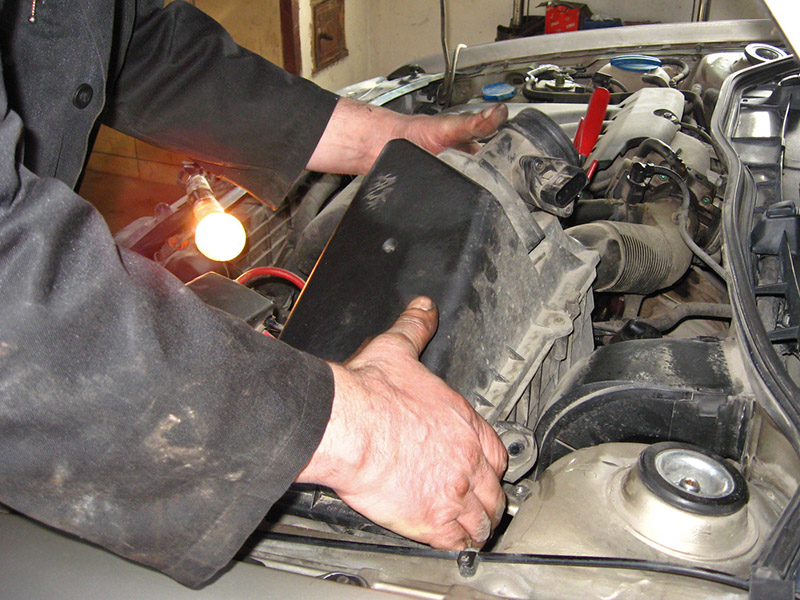

8. Извлеките корпус воздушного фильтра в сборе из моторного отсека.

Извлечение корпуса воздушного фильтра в сборе из моторного отсека Skoda Octavia I Tour

9. Установите корпус воздушного фильтра в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: carpedia.club
