Снятие и установка брызговиков и защиты картера двигателя Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Отвертка плоская средняя

Детали и расходники:

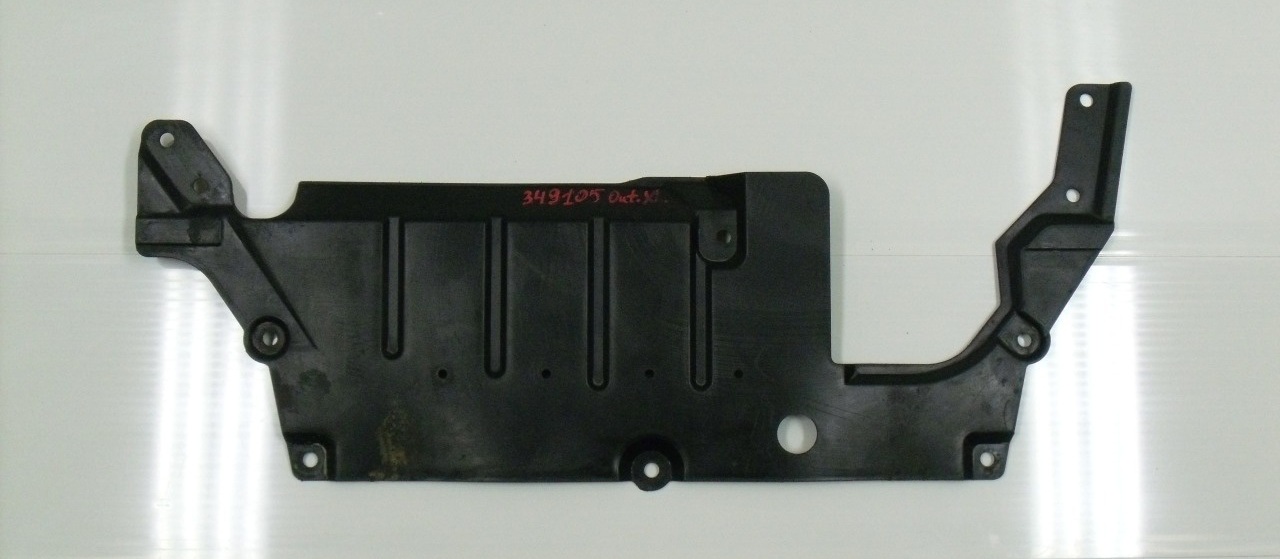

  • Передний брызговик двигателя 5379A032

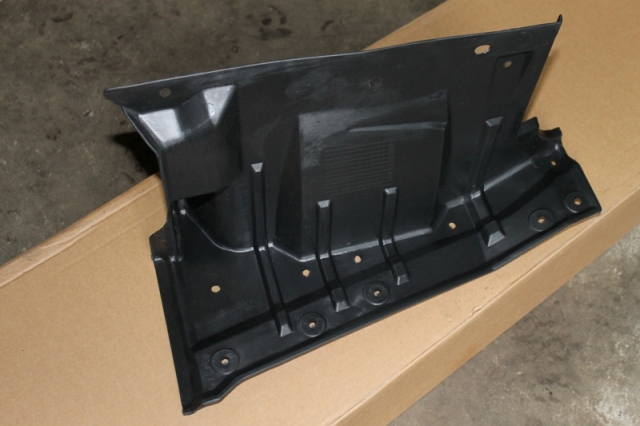

Передний брызговик 5379A032 двигателя Mitsubishi Outlander XL

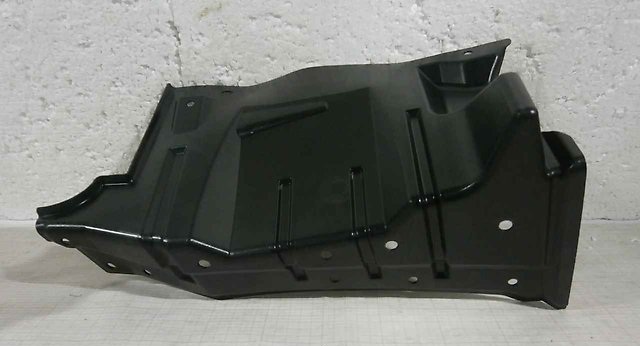

  • Задний брызговик двигателя 5370А311

Задний брызговик 5370A311 двигателя Mitsubishi Outlander XL

  • Нижний брызговик двигателя 5379A031

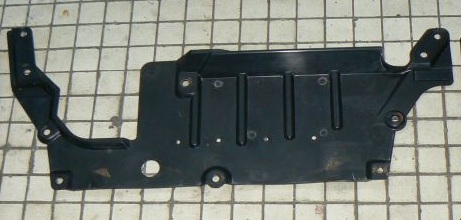

Нижний брызговик 5379A031 двигателя Mitsubishi Outlander XL

  • Левый боковой брызговик двигателя MN154379

Левый боковой брызговик MN154379 двигателя Mitsubishi Outlander XL

  • Правый боковой брызговик двигателя 5370A644

Правый боковой брызговик 5370A644 двигателя Mitsubishi Outlander XL

  • Защита картера двигателя ProRoad (при необходимости)

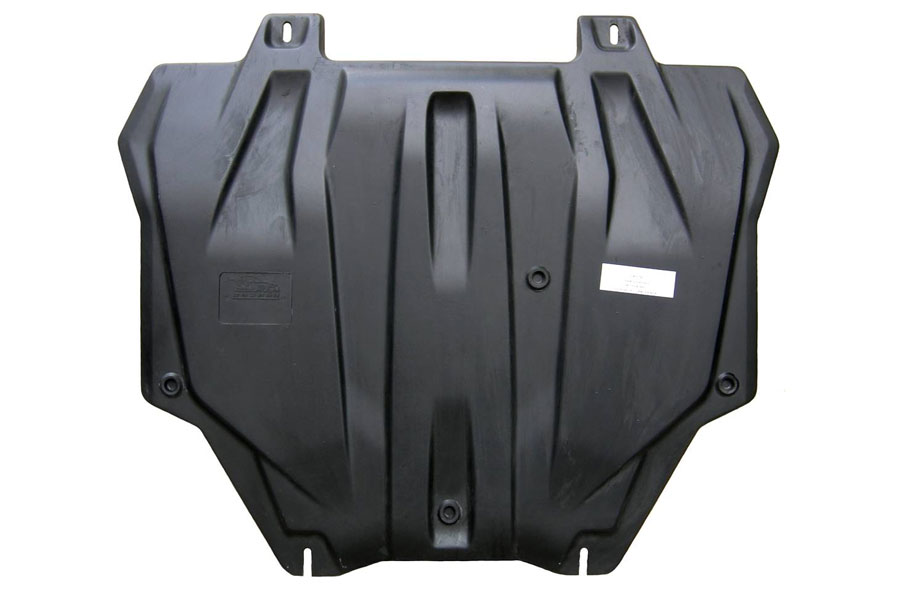

Защита картера ProRoad двигателя Mitsubishi Outlander XL

Примечания:

Брызговик двигателя предохраняет подкапотное пространство от загрязнений и не является силовой защитой картера двигателя.
Для защиты картера двигателя, а также всех узлов и агрегатов, расположенных в моторном отсеке, от повреждения камнями, вылетающими из-под колес, на автомобиль по заказу может быть установлен пластмассовый или стальной щит. Однако следует учитывать, что он не в состоянии защитить картер двигателя от сильных ударов о большие дорожные препятствия (большие камни, пни, бордюры и т.п.), так как в этом случае и сам может быть поврежден.
Брызговик двигателя и защиту картера снимайте при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания. Дополнительная защита двигателя Мицубиси Аутлендер XL закреплена в каждом случае индивидуально (в зависимости от конструкции).

1. Отверните четыре болта крепления передней и задней части защиты картера двигателя.

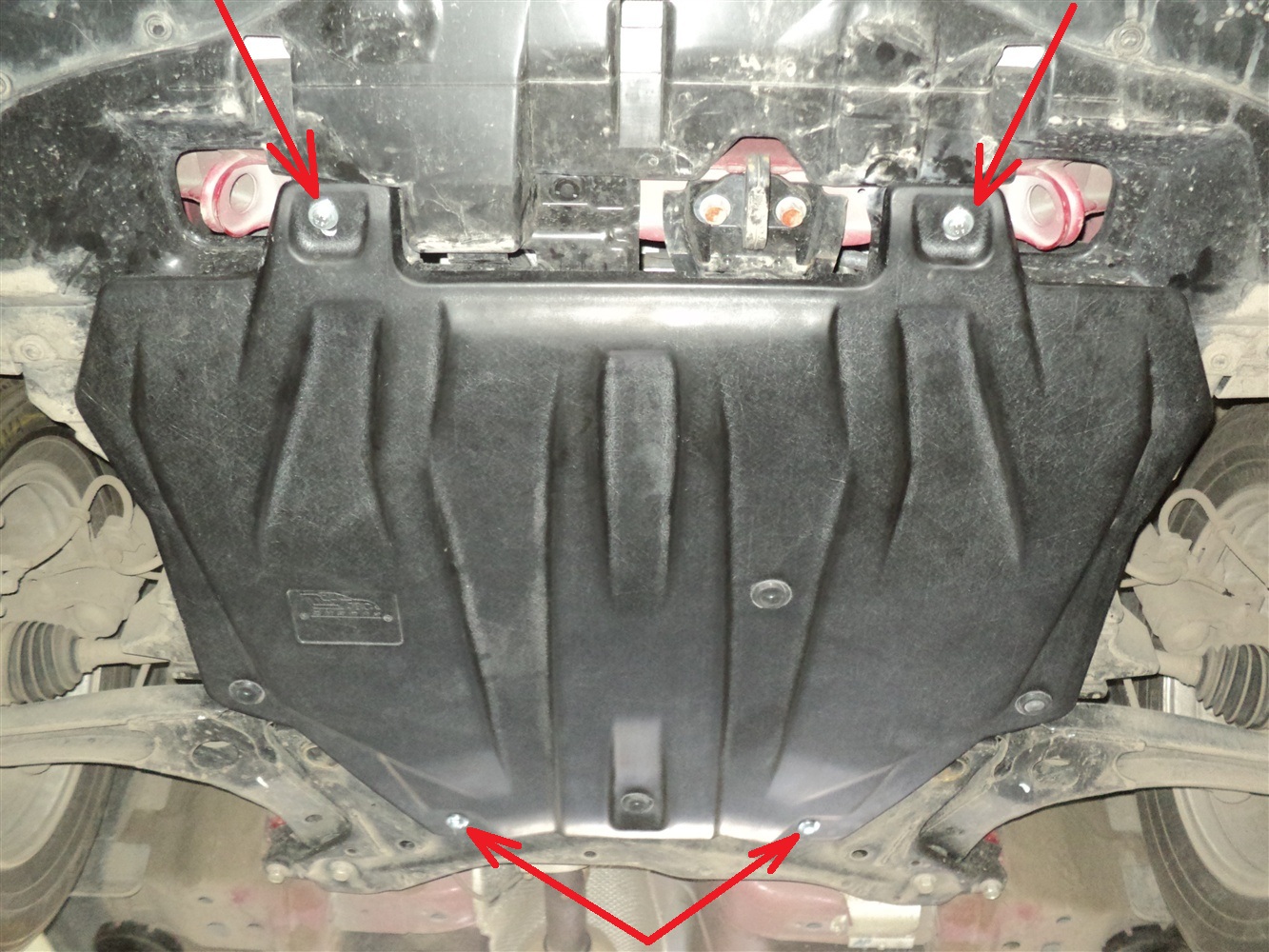

Размещение болтов крепления защиты картера двигателя Mitsubishi Outlander XL

2. Теперь можно снять защиту картера двигателя.

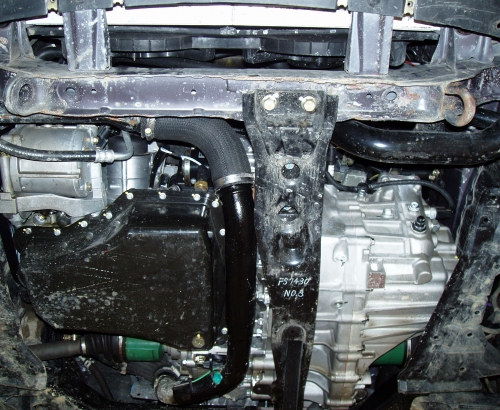

Вид снизу на двигатель со снятой защитой картера Mitsubishi Outlander XL

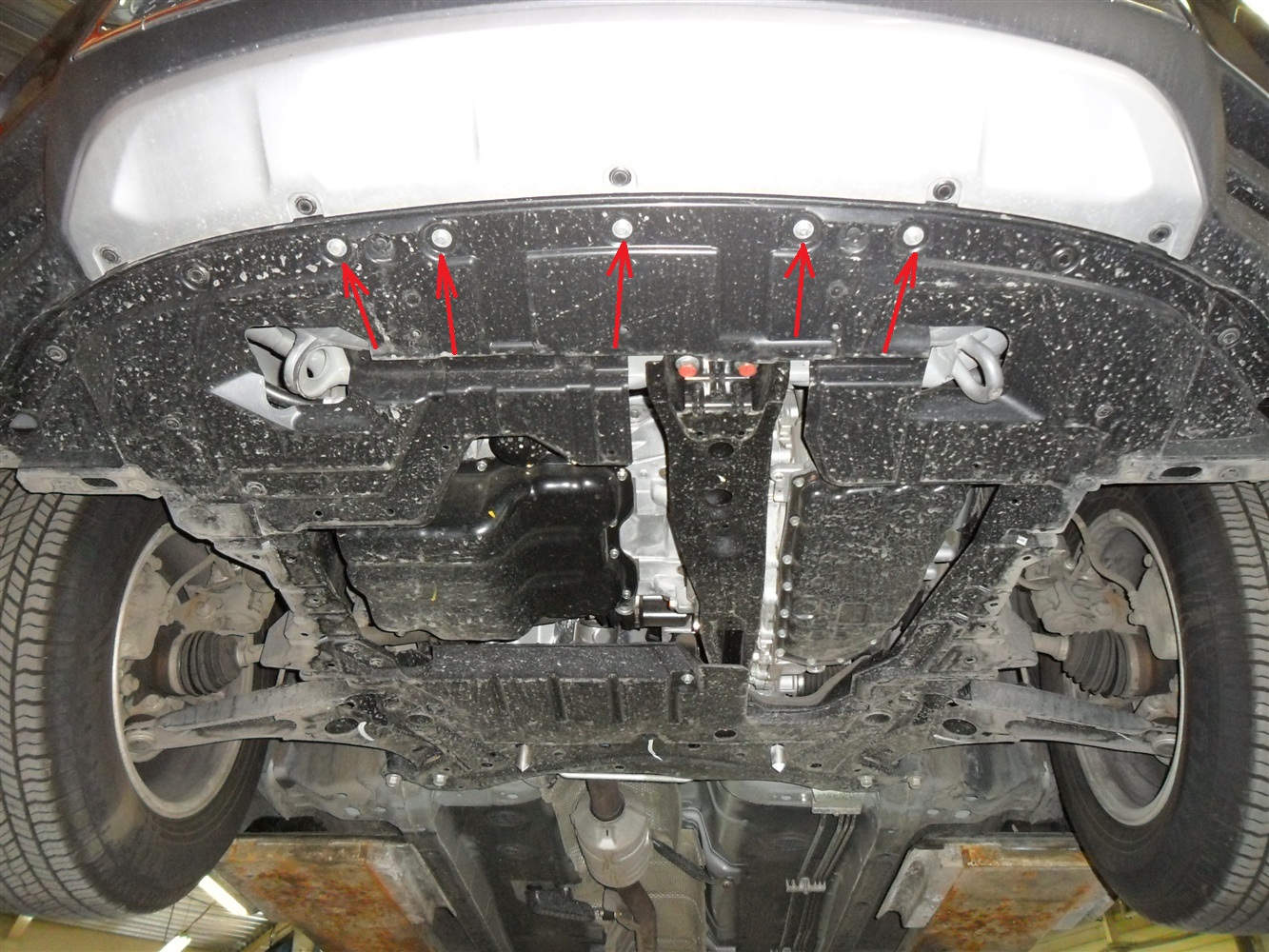

3. Головкой на 10 мм отверните пять болтов крепления переднего брызговика двигателя к переднему бамперу.

Размещение болтов крепления брызговика двигателя к переднему бамперу Mitsubishi Outlander XL

4. Подденьте отверткой фиксатор и извлеките пистон крепления брызговика двигателя к переднему бамперу.

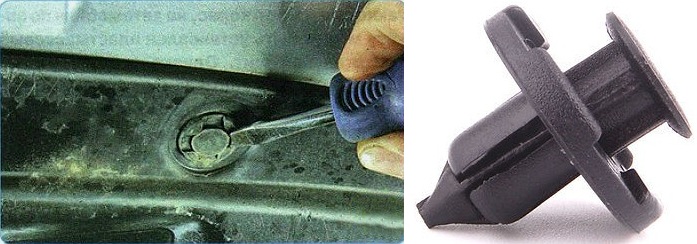

Снятие пистона крепления брызговика двигателя к переднему бамперу Mitsubishi Outlander XL

5. Аналогично извлеките остальные пистоны крепления переднего и нижнего брызговиков двигателя к переднему бамперу и усилителю поперечины передней подвески.

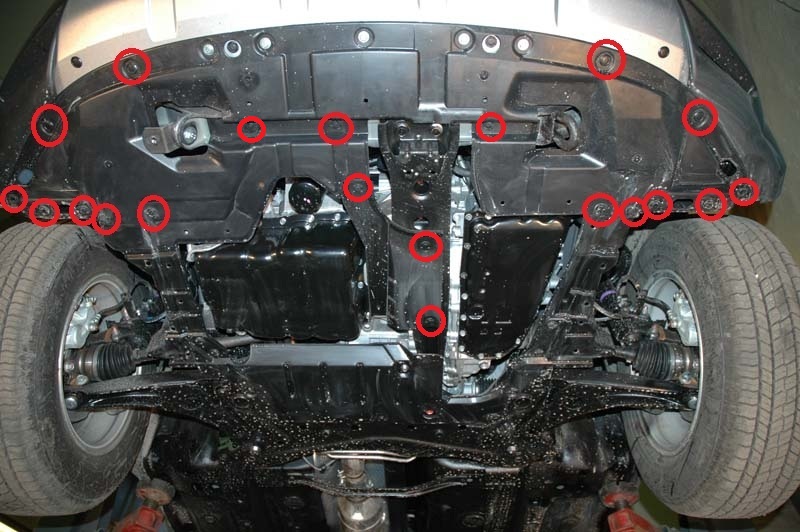

Размещение пистонов крепления переднего и нижнего брызговиков двигателя Mitsubishi Outlander XL

6. Снимите передний и нижний пыльник защиты двигателя (брызговики).

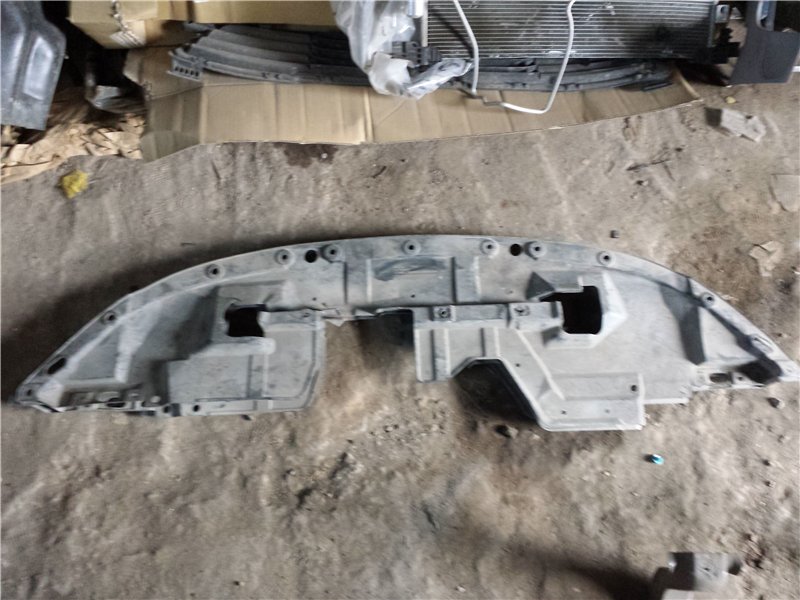

Снятый передний брызговик двигателя Mitsubishi Outlander XL

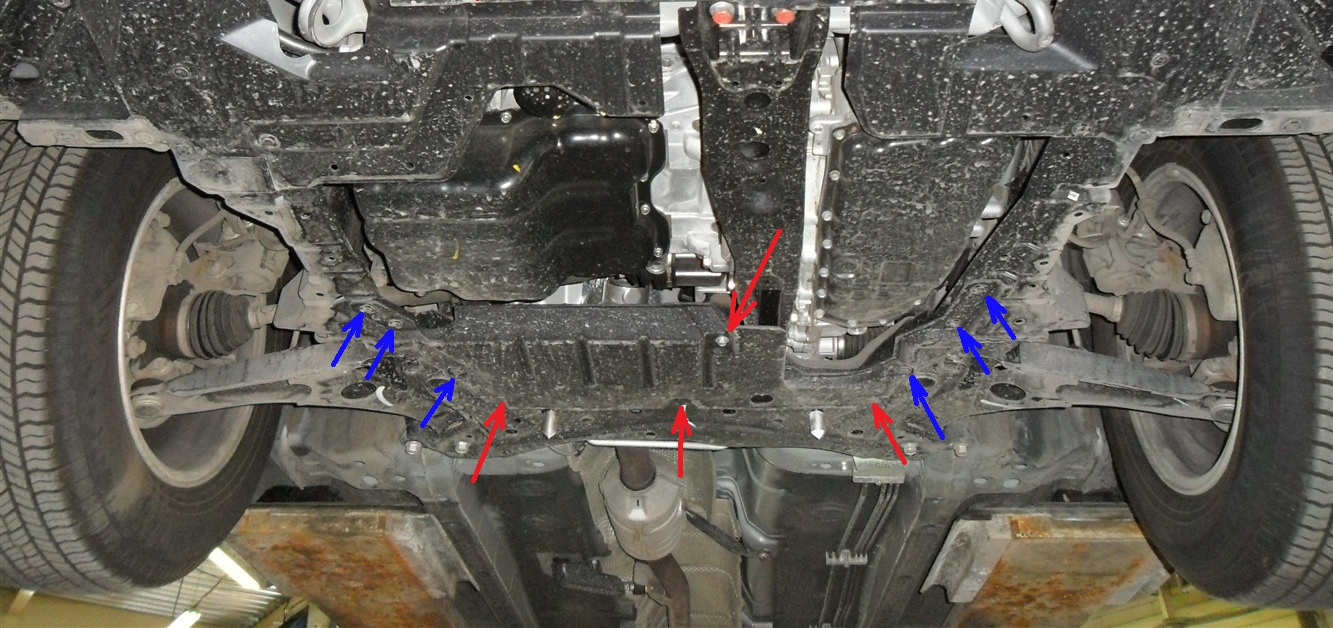

7. Отверните четыре болта (на фото обозначены красными стрелками) и снимите шесть пистонов (синие стрелки) крепления заднего пыльника двигателя.

Размещение элементов крепления заднего пыльника двигателя Mitsubishi Outlander XL

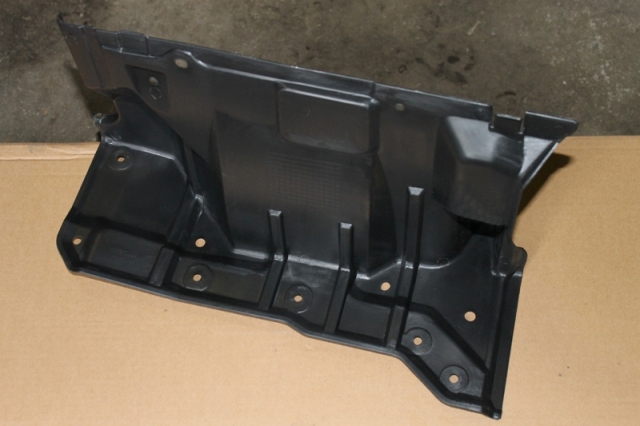

Снятый задний брызговик двигателя Mitsubishi Outlander XL

8. Извлеките с помощью отвертки клипсы (пистоны) крепления правого брызговика и снимите его.

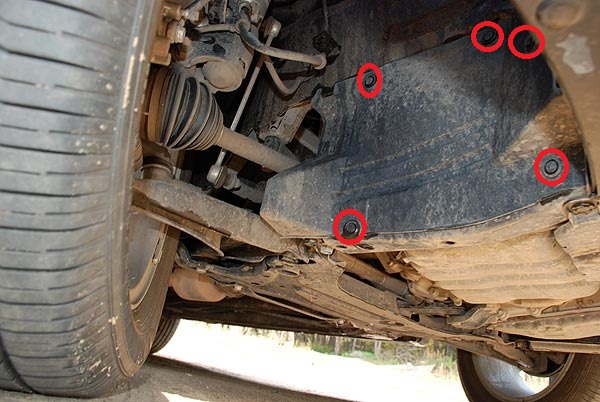

Размещение элементов крепления правого бокового брызговика двигателя Mitsubishi Outlander XL

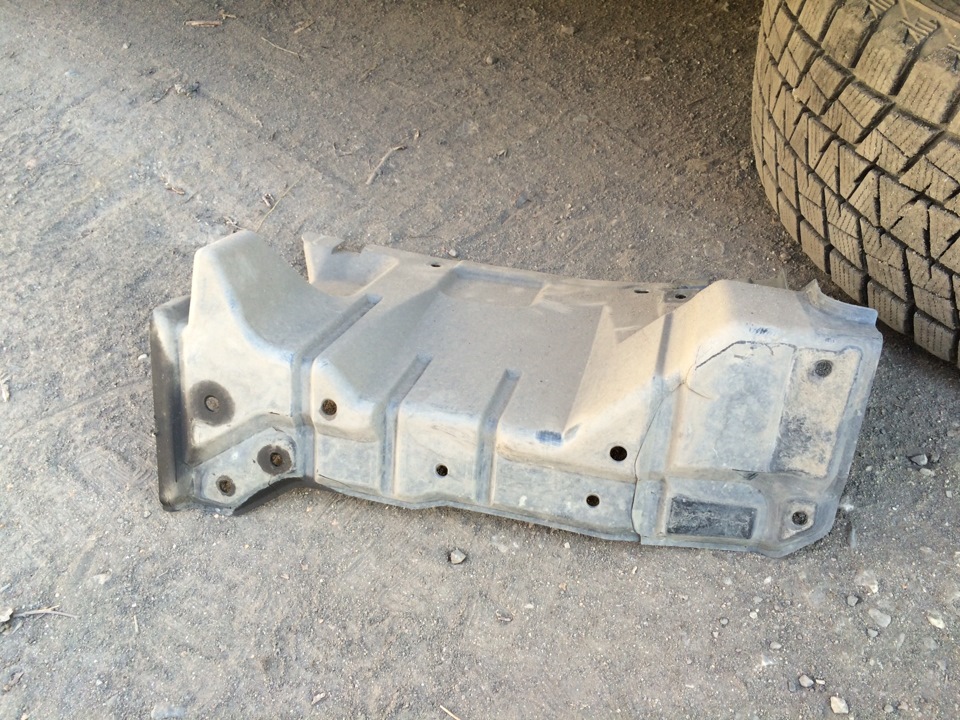

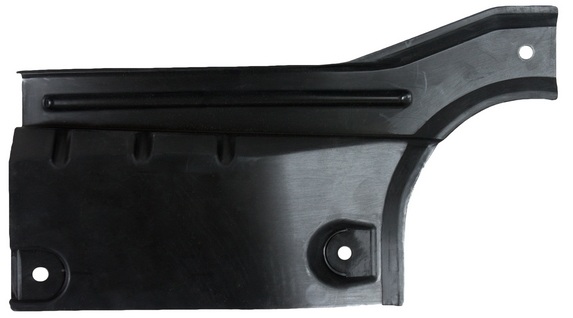

Снятый правый боковой брызговик двигателя Mitsubishi Outlander XL

Примечание:

Для облегчения доступа к брызговику без снятия колеса, поверните рулевое колесо вправо до упора.

9. Аналогично снимите левый боковой брызговик двигателя.

Снятый левый боковой брызговик двигателя Mitsubishi Outlander XL

10. Установите брызговики и защиту картера двигателя в порядке, обратном снятию.
