Снятие и установка брызговиков и защиты картера двигателя Toyota RAV4

Инструмент:

  • Отвертка плоская средняя
  • Вороток под торцевую насадку
  • Насадка на вороток на 10 мм
  • Насадка на вороток на 12 мм
  • Домкрат
  • Балонный ключ

Примечания:

Брызговики двигателя, расположенные в моторном отсеке снизу, предохраняют подкапотное пространство от загрязнения и не являются силовой защитой картера двигателя. Для защиты картера двигателя, а так­же всех узлов и агрегатов, расположенных в моторном отсеке, от повреждения камня­ми, вылетающими из-под колес, на автомо­биль установлен штампованный стальной щит. Однако следует учитывать, что этот щит не в состоянии защитить картер двигателя от сильных ударов о большие дорожные пре­пятствия (большие камни, пни, бордюры и т.п.), так как он может прогнуться до карте­ра, и картер будет поврежден.

Снимают брызговики и защиту картера двигателя при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и тех­нического обслуживания.

1. Выверните болты крепления с помощью воротка с насадками и снимите щит защиты картера.

Защита картера двигателя Toyota RAV4

2. Снимите передние брызговики передних колес.

Снятие передних брызговиков передних колес Toyota RAV4

3. Подденьте отверткой два фиксатора крепления переднего нижнего брызговика двигателя к левому боковому брызговику.

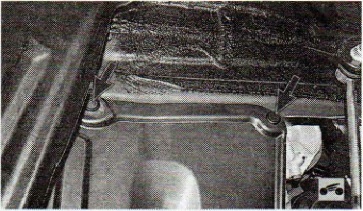

Фиксаторы крепления переднего нижнего брызговика двигателя Toyota RAV4

4. Затем извлеките фиксаторы.

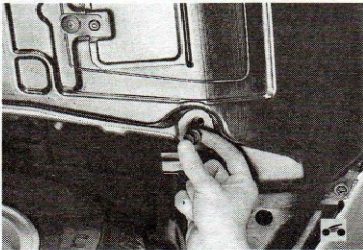

Извлечение фиксаторов крепления нижнего брызговика двигателя Toyota RAV4

5. Аналогичным способом извлеките фиксатор крепления переднего нижнего брызговика двигателя к правому боковому брызговику.

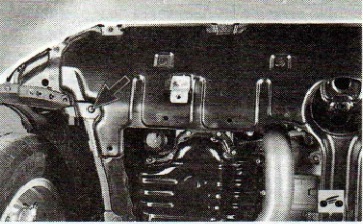

Фиксатор крепления переднего нижнего брызговика двигателя к правому боковому брызговику Toyota RAV4

6. Затем достаньте три фиксатора крепления переднего нижнего брызговика к кузову.

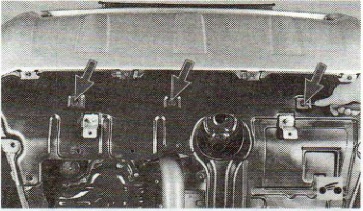

Фиксаторы крепления переднего нижнего брызговика к кузову Toyota RAV4

7. Выверните шесть болтов крепления переднего нижнего брызговика к переднему бамперу и снимите брызговик.

8. Поддев отверткой, извлеките пять фиксаторов и снимите задний нижний брызговик с подрамника передней подвески.

Фиксаторы заднего нижнего брызговика двигателя Toyota RAV4

9. Для снятия боковых брызговиков двигателя снимите передние колеса с помощью домкрата и балонного ключа, извлеките по два фиксатора крепления левого и правого брызговиков, после чего снимите брызговики.

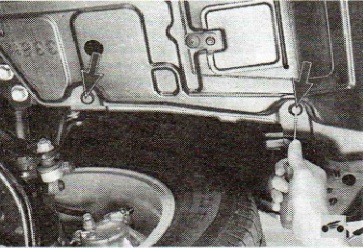

Фиксаторы крепления боковых бризговиков двигателя Toyota RAV4

10. Установите брызговики и защиту картера двигателя в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: Инструкция (руководство) по ремонту и эксплуатации Toyota RAV4 с 2005г. PDF.
