Снятие и установка датчика температуры воздуха на впуске Daewoo Nexia N150

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Отвертка плоская средняя
• Плоскогубцы (для двигателей F16D3)

Детали и расходники:

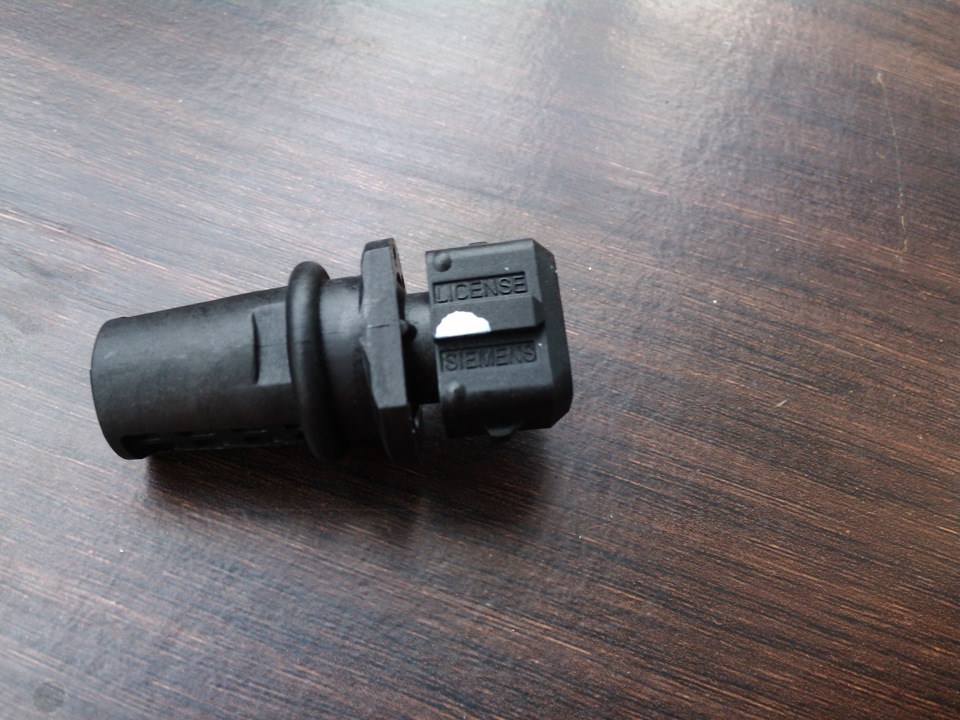

• Датчик температуры воздуха на впуске (96183228 – для двигателя F16D3 или 25037223-А – для двигателя A15SMS)

• Герметик силиконовый (для двигателей F16D3)

Примечание:

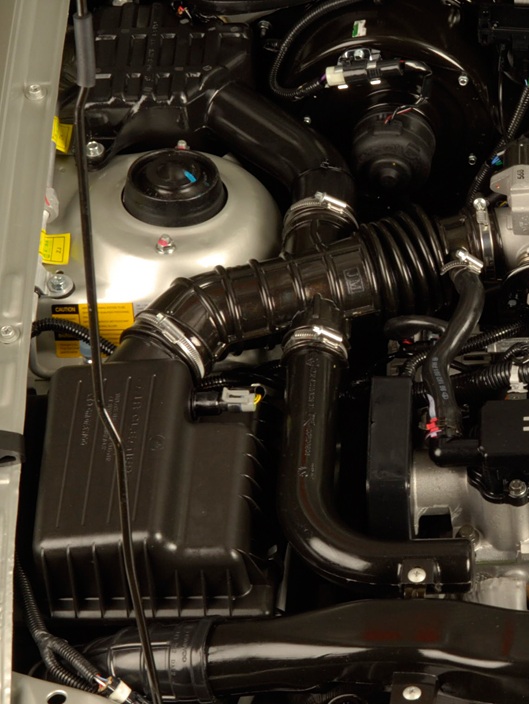

На автомобиле с двигателем F16D3 датчик температуры воздуха на впуске вмонтирован в резиновый рукав подвода воздуха к дроссельному узлу, а на автомобиле с двигателем A15SMS – в крышку воздушного фильтра.

Замена датчика температуры воздуха на впуске двигателя F16D3

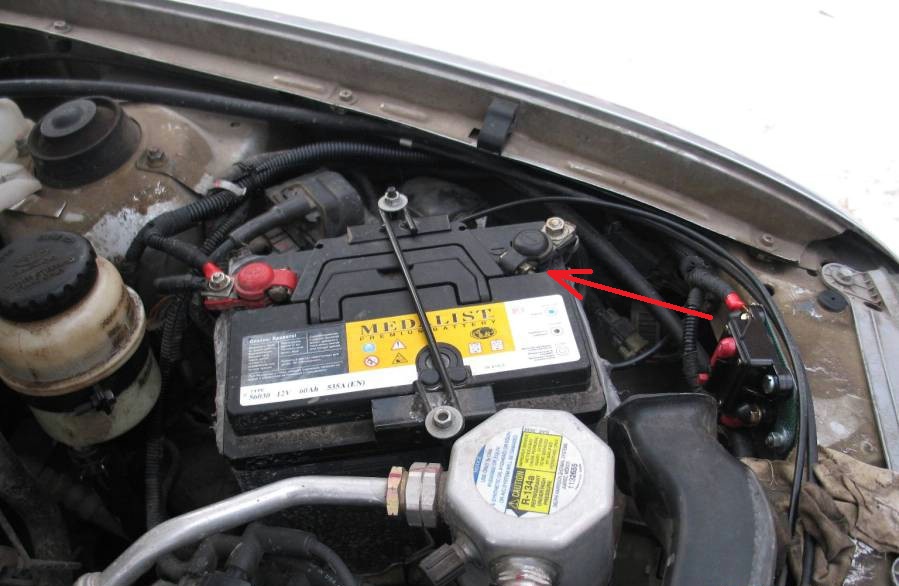

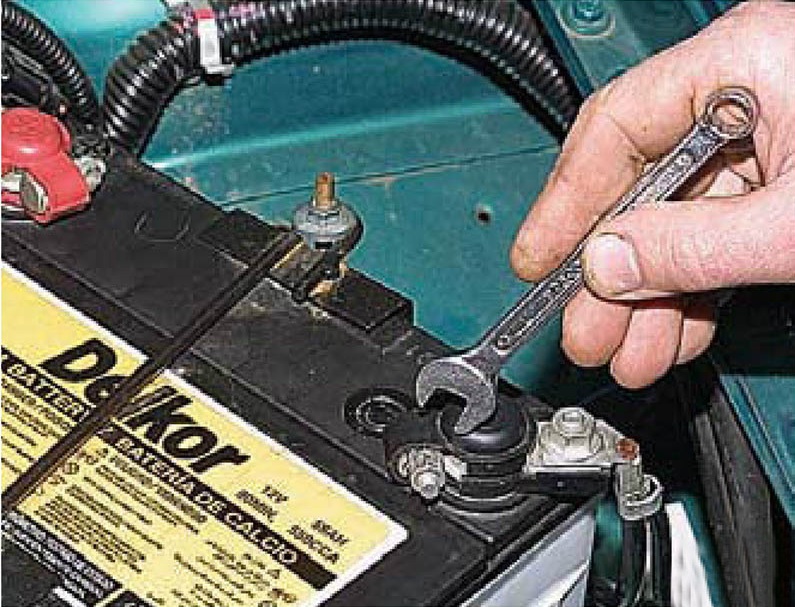

1. Снимите провод клеммы "минус" с аккумуляторной батареи.

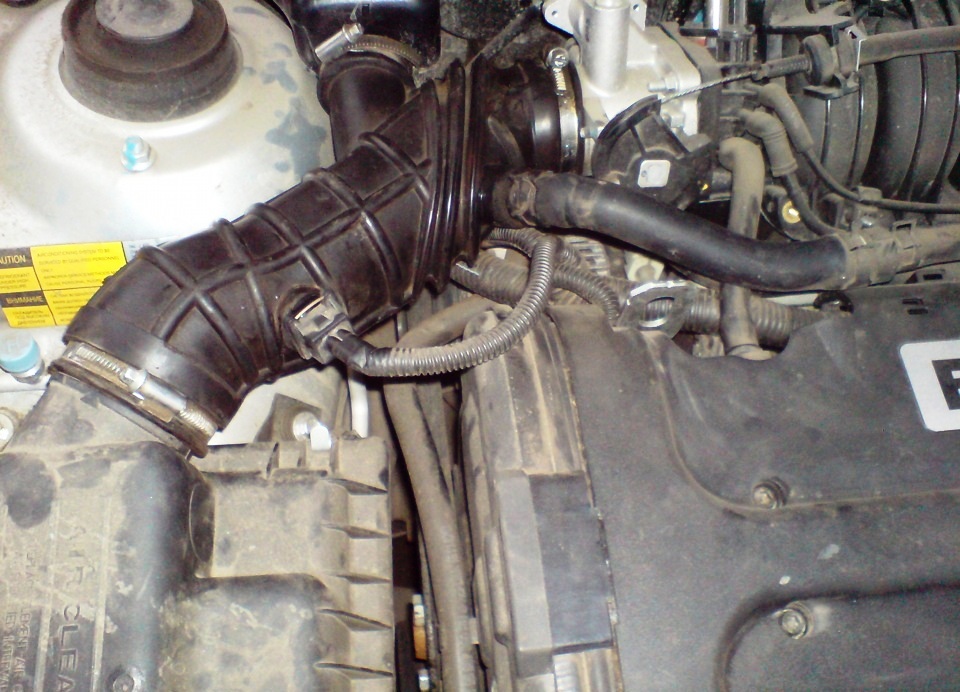

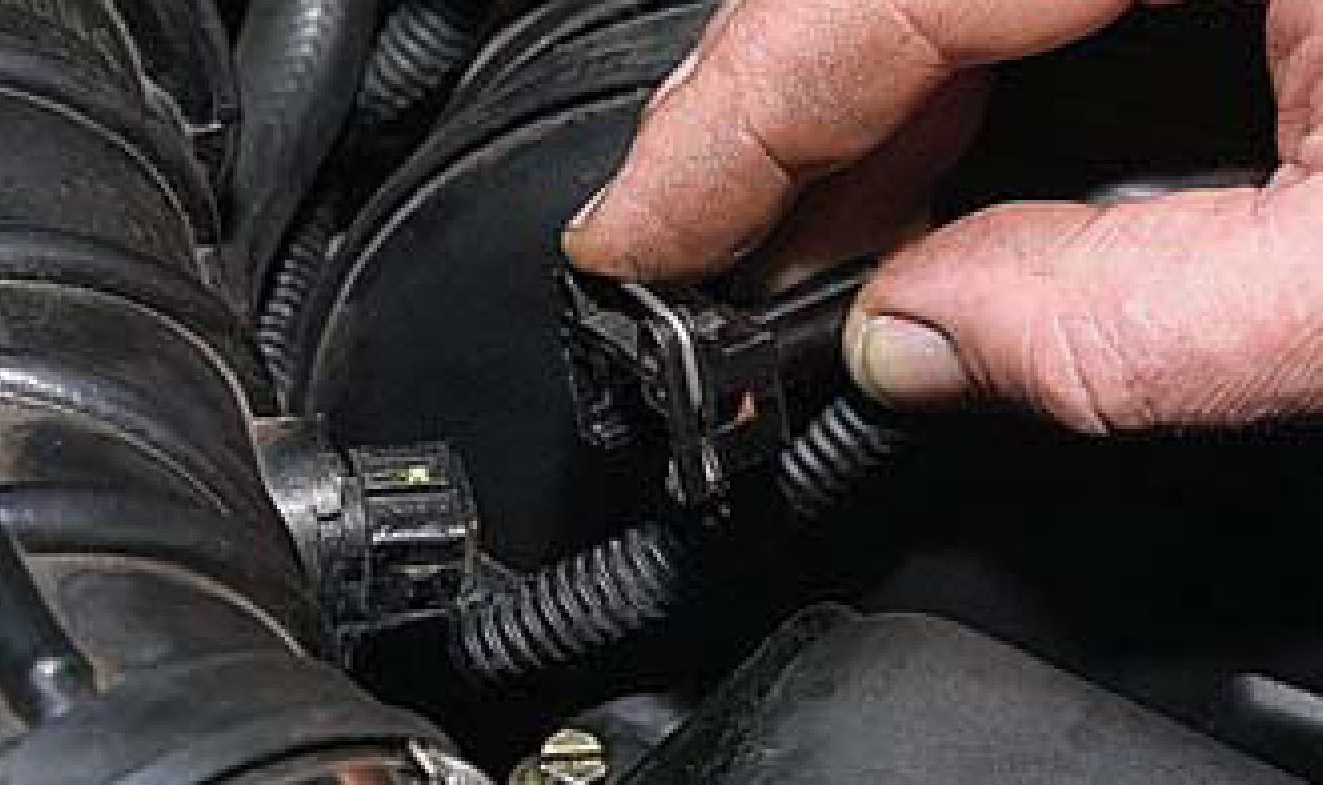

2. На автомобиле с двигателем F16D3 нажмите пружинный фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от датчика температуры воздуха.

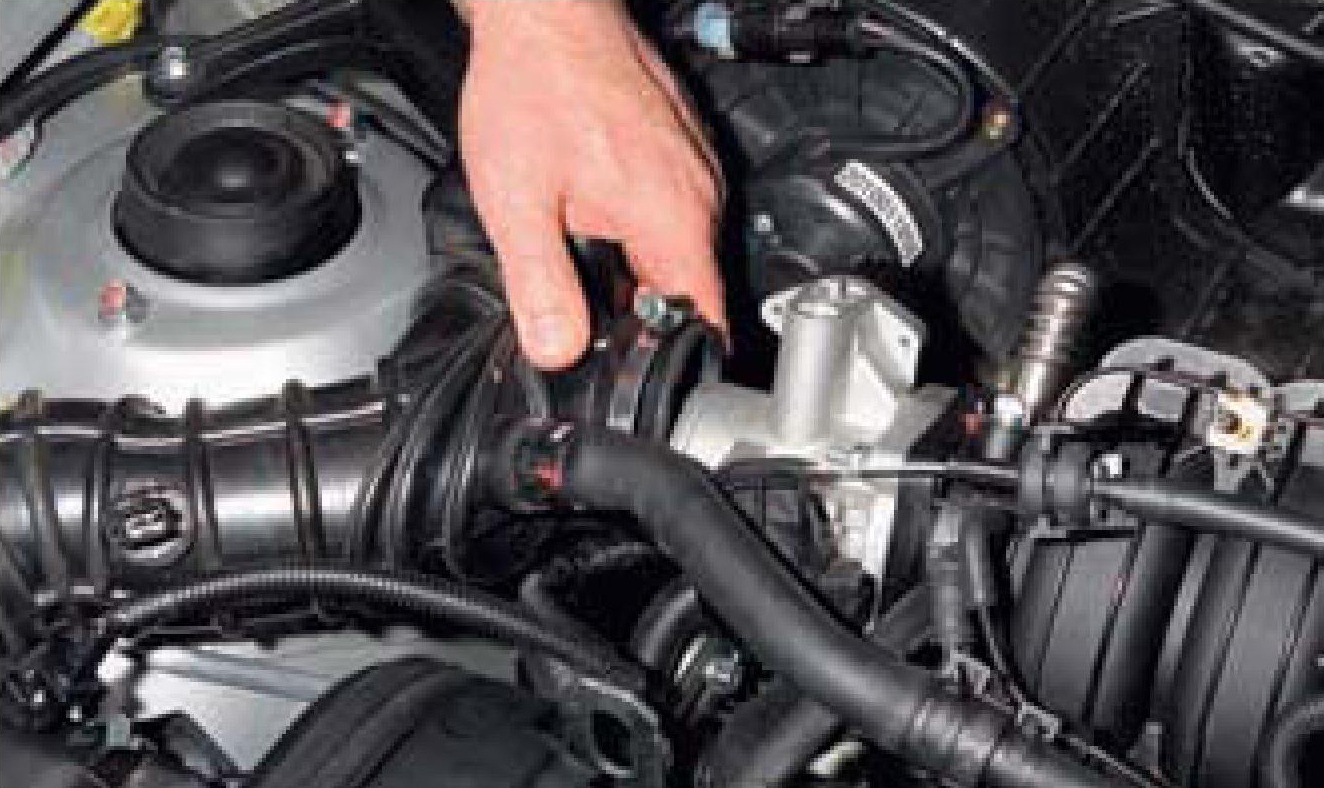

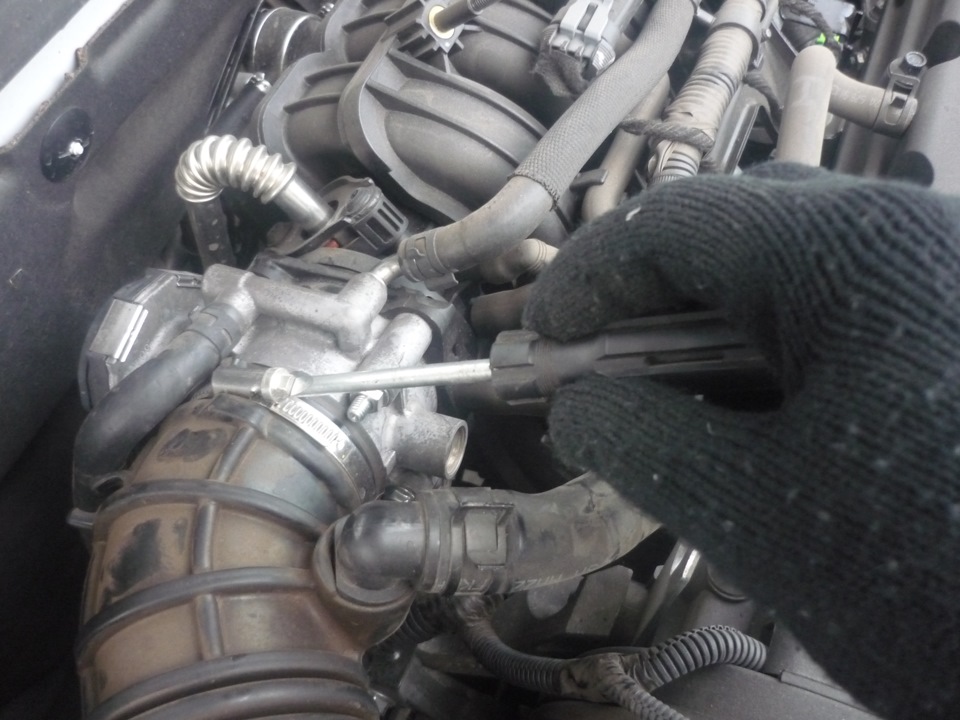

3. Ослабив затяжку хомута крепления рукава подвода воздуха к патрубку дроссельного узла, снимите рукав с патрубка дроссельного узла.

4. Сжав плоскогубцами концы хомута крепления шланга вентиляции картера, сдвиньте хомут по шлангу и снимите шланг с патрубка рукава.

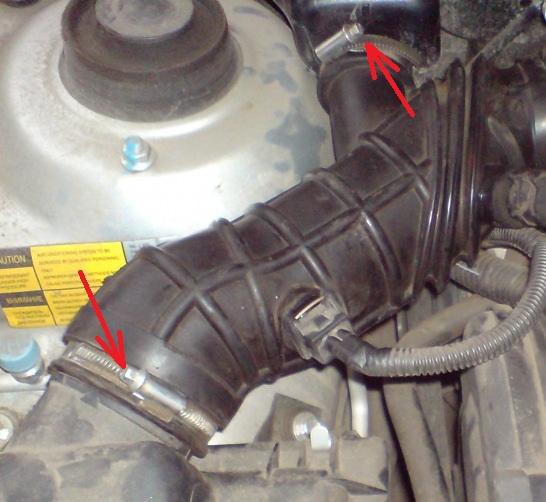

5. Шлицевой отверткой ослабьте затяжку хомута крепления рукава к патрубку дополнительного резонатора впускного тракта и хомута крепления рукава к патрубку крышки воздушного фильтра.

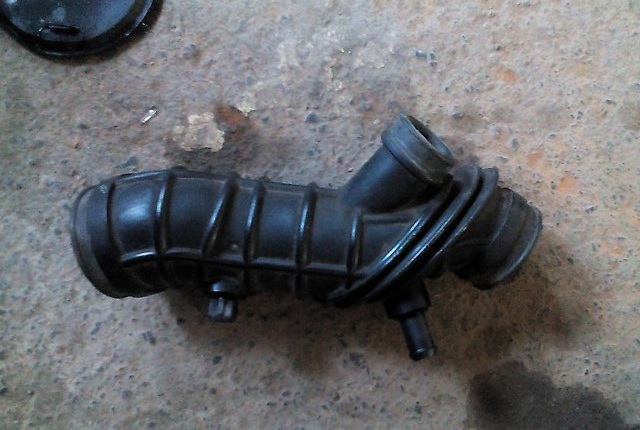

6. Снимите рукав подвода воздуха к дроссельному узлу с патрубков дополнительного резонатора и крышки воздушного фильтра и выньте рукав в сборе с датчиком температуры воздуха на впуске.

7. Аккуратно с помощью плоской отвертки снимите (выковыряйте) датчик с рукава подвода воздуха.

8. С помощью силиконового герметика установите новый датчик температуры воздуха в рукав.

Примечание:

По технологии ремонта атомобиля Nexia с двигателем F16D3 нужно заменять весь рукав, а не только датчик. Но это будет значительно дороже, так что выбор при замене за вами.

9. Дайте герметику "выстоятся" (примерно 8-10 часов) и установите рукав на место в обратной последовательности.

Замена датчика температуры воздуха на впуске двигателя A15SMS

1. Снимите провод клеммы "минус" с аккумуляторной батареи.

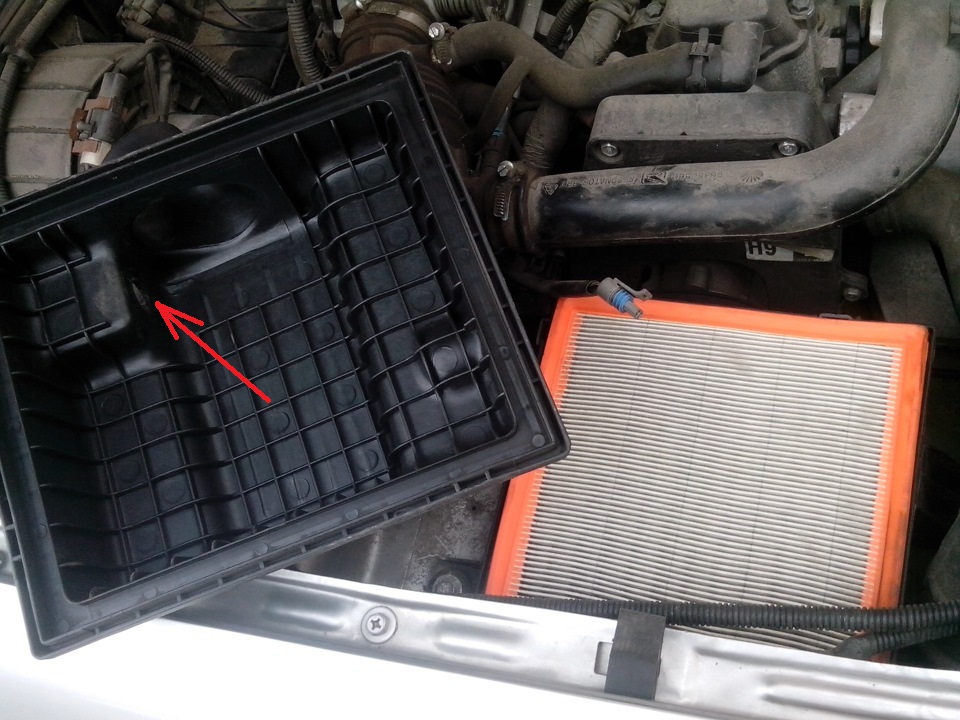

2. Для демонтажа датчика температуры воздуха на автомобиле с двигателем A15SMS отсоедините от датчика колодку жгута проводов системы управления двигателем и снимите крышку воздушного фильтра в сборе с датчиком, как описано здесь.

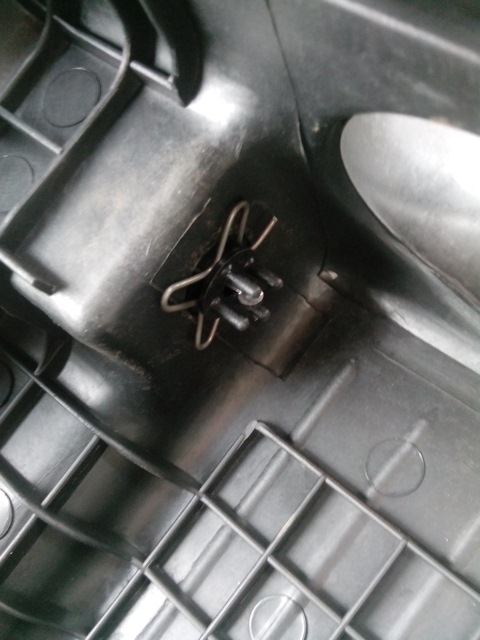

3. Сняв с помощью отвертки фиксатор, выньте неисправный датчик температуры воздуха.

4. Установите новый датчик в крышку воздушного фильтра и зафиксируйте его фиксатором.

5. Установите снятые детали в обратной последовательности.
