Снятие и установка генератора Hyundai Matrix

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
6 - 12 часов
Автосервисы рядом

Рис. 7.13. Крепление генератора

Снятие

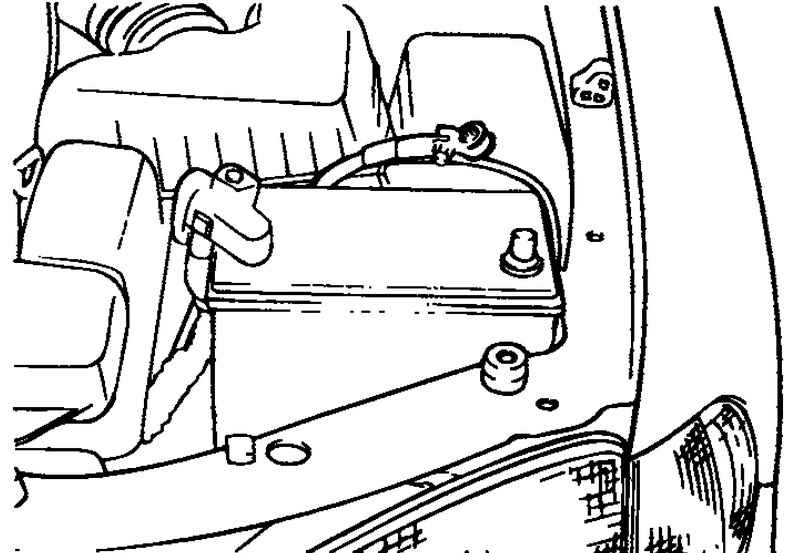

Рис. 7.14. Отсоединение отрицательной клеммы аккумулятора

Отсоедините провод от отрицательной (–) клеммы аккумуляторной батареи. Отсоедините разъем вентилятора радиатора и разъем вентилятора конденсора кондиционера (рис. 7.14).

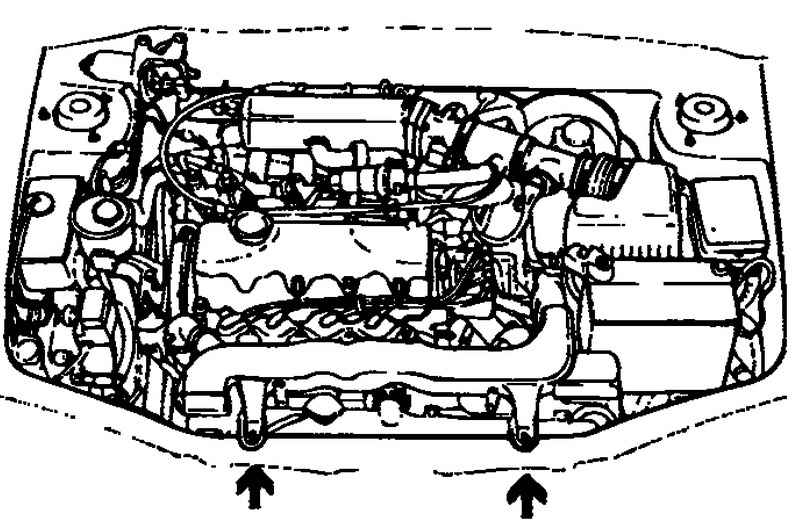

Рис. 7.15. Болты крепления опор радиатора

Отверните болты крепления опор радиатора (рис. 7.15).

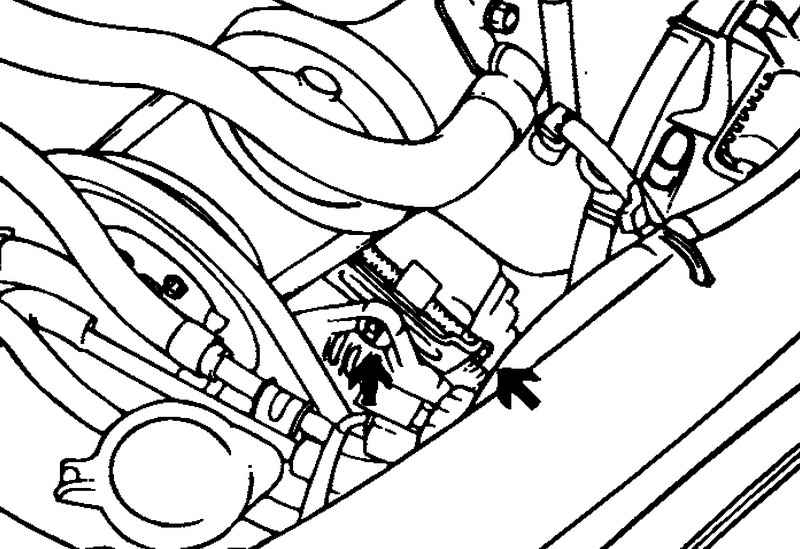

Рис. 7.16. Регулировочный и стопорный болты

Ослабьте регулировочный болт на регулировочной планке генератора и снимите стопорный болт (рис. 7.16).

Затем поднимите автомобиль.

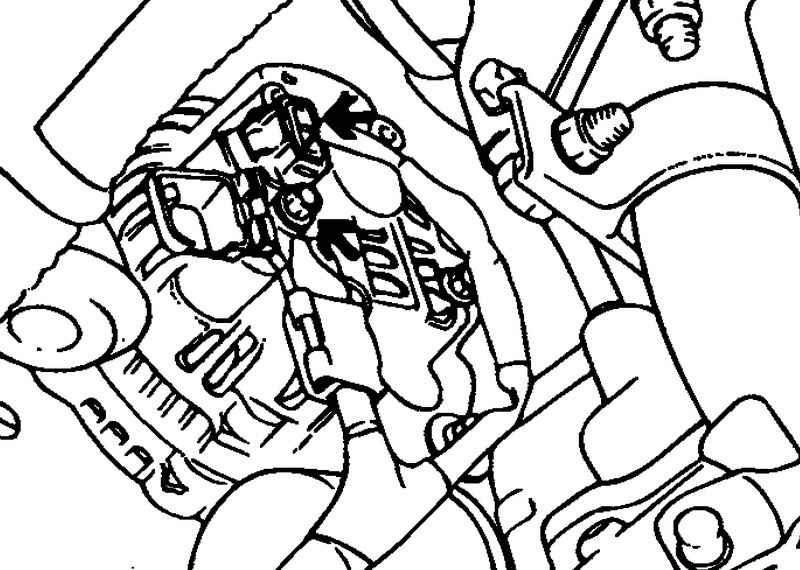

Рис. 7.17. Отрицательный разъем генератора

Отсоедините разъем генератора и провод от вывода «В» генератора (рис. 7.17).

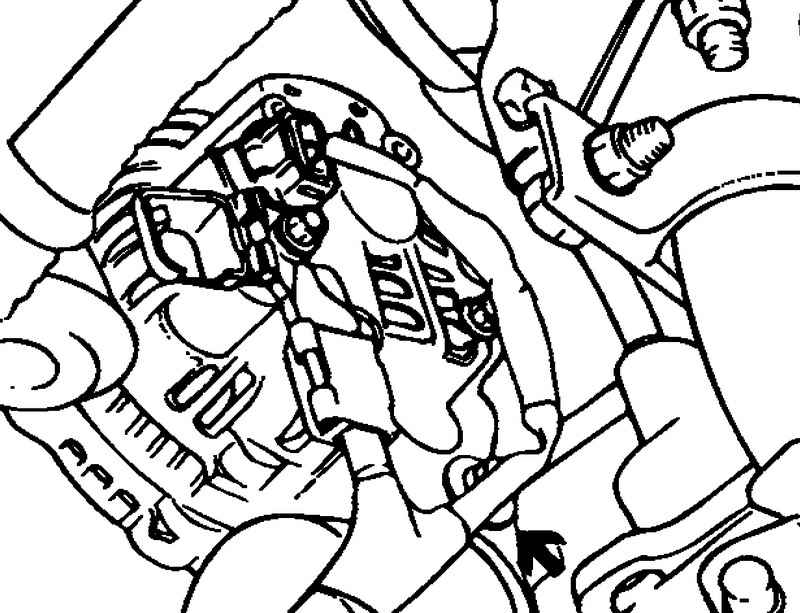

Рис. 7.18. Гайка и болт шарнирного крепления генератора

Снимите ремень привода генератора. Отверните гайку и болт шарнирного крепления генератора (рис. 7.18).

Затем приподнимите радиатор и снимите генератор в сборе.

Источник: http://www.navigator.mn/hyundai-matrix/bortovoe-elektrooborudovanie/istema-zaryadki/snyatie-i-ustanovka-generatora.html
