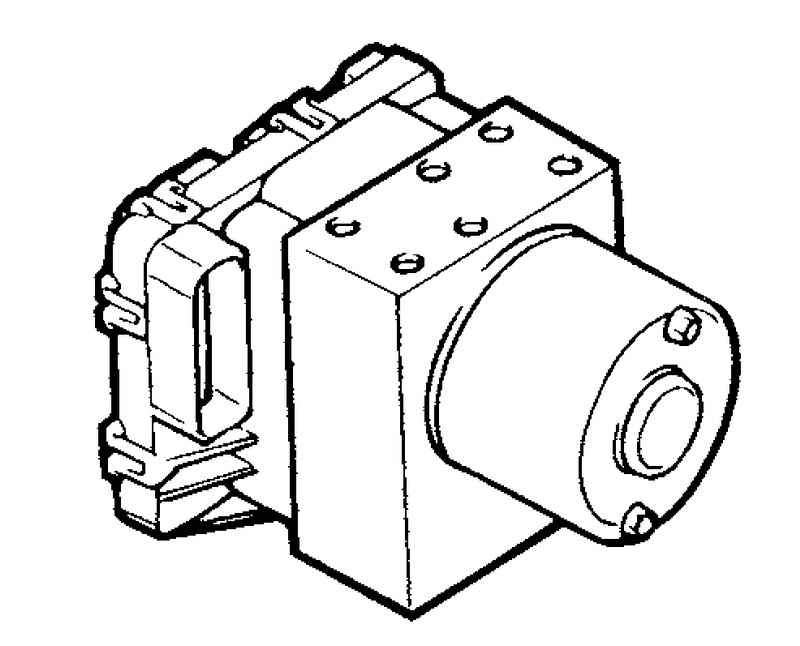

Рис. 6.66. Электронный блок управления ABS
Снятие

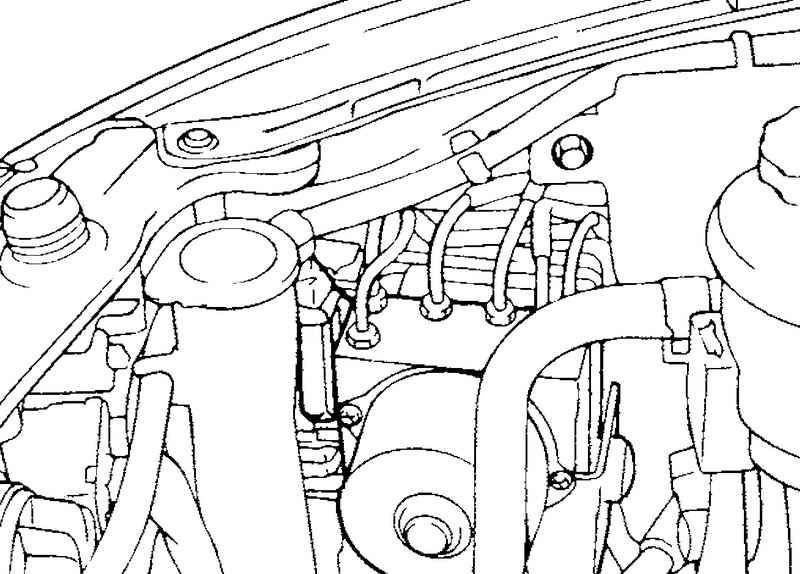

Рис. 6.67. Тормозные трубки гидравлического блока ABS
Отсоедините тормозные трубки от гидравлического блока ABS (рис. 6.67).

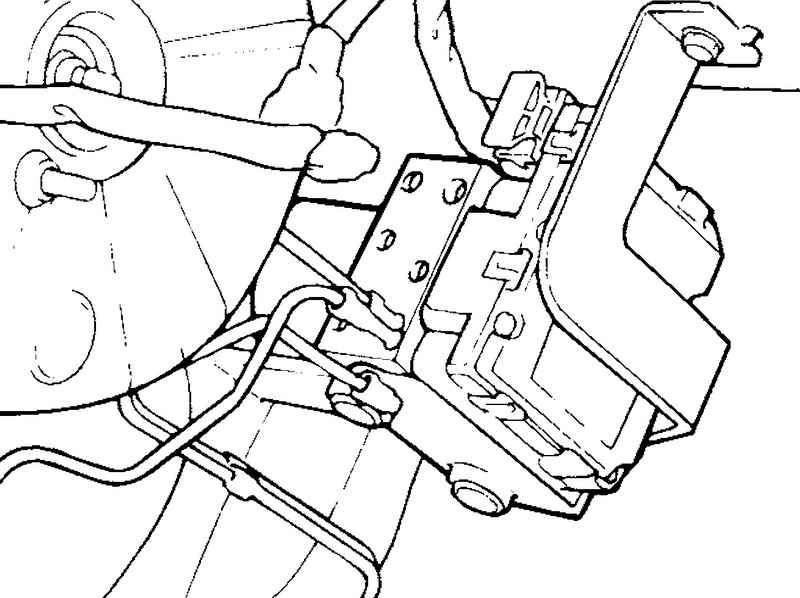

Рис. 6.68. Узел гидравлического блока
Отверните болт крепления узла гидравлического блока и электронного блока управления ABS (HESU), затем снимите узел (рис. 6.68).
Рис. 6.69. Разъемы электронного блока управления ABS
Отсоедините разъемы электронного блока управления ABS (рис. 6.69).
ВНИМАНИЕ Никогда не пытайтесь разбирать узел гидравлического блока и электронного блока управления ABS (HESU). Блок управления должен переноситься и храниться в вертикальном положении с заглушенными отверстиями. Тормозную жидкость из блока не сливайте. |
Установка
Установка производится в порядке, обратном снятию.
Затяните болт и гайки крепления блока управления и тормозных трубок регламентированным моментом.
Момент затяжки болта крепления: 8–10 Н·м, гайки трубок: 13–17 Н·м.
