Снятие и установка карданного вала Mercedes-Benz W203

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструмент:

  • Домкрат
  • Опорные стойки
  • Динамометрический ключ
  • Ленточный ключ
  • Цилиндрическая выколотка

Детали и расходники:

  • Смазка Molykote
  • Универсальная смазка, например, «Aral Langzeitfett H» или «Elf Multi»

Снятие и установка карданного вала Mercedes Benz W203

Снятие и установка карданного вала:

1 — Передний демпфер

2 — Фланец карданного вала

3 — Карданный вал в сборе

4 — Центрирующая втулка задняя

5 — Карданный вал передний

6 — Кожух

7 — Шариковый подшипник

8 — Опора

9 — Карданный вал задний

Снятие

Примечания:

Самостопорящиеся болты и гайки обязательно замените на новые.

1. Поднимите и установите автомобиль на подставки.

2. Снимите заднюю часть системы выпуска.

3. Отверните винты крепления и выньте термозащитный экран.

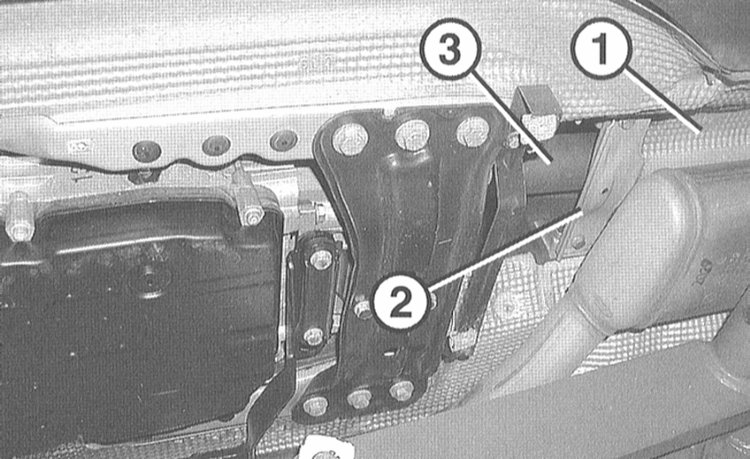

Винты крепления и термозащитный экран Mercedes Benz W203

1 - термозащитный экран;

2 - ребро жёсткости;

3 - карданный вал.

4. Дизельный двигатель: Снимите нижнюю облицовку автомобиля.

5. РКПП: Отсоедините ребро жёсткости у центрального блока переключения передач.

6. АТ: Отсоедините ребро жёсткости.

7. Отверните винты крепления и отсоедините передний карданный вал от КПП. При этом муфта должна остаться на карданном вале. Чтобы карданный вал не проворачивался, удерживайте его ленточным ключом.

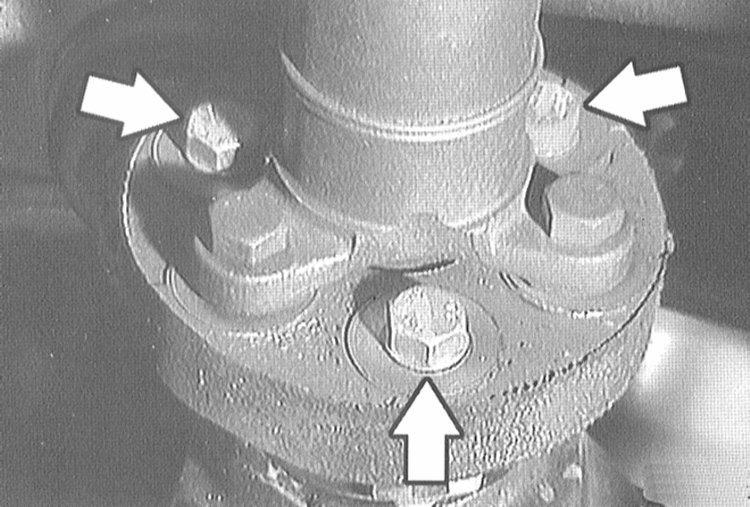

Винты крепления карданного вала Mercedes Benz W203

1 - винты крепления.

8. Отсоедините задний карданный вал от главной передачи. При этом фланец должен остаться на карданном вале.

Задний карданный вал Mercedes Benz W203

9. Ослабьте направляющие втулки во фланцах карданного вала с помощью цилиндрической выколотки (Ж = 10 – 12 мм, длина = примерно 150 мм).

Примечания:

Подведите опору под карданный вал, чтобы он при снятии не наклонился под большим углом. В противном случае, в частности, у шарнира равных угловых скоростей могут быть смяты защитные кожухи.

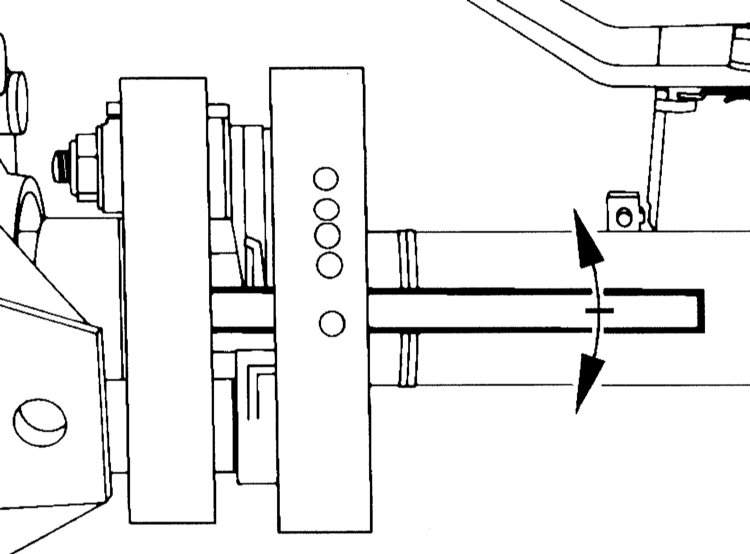

Направляющие втулки во фланцах карданного вала Mercedes Benz W203

10. Отверните болты крепления промежуточной опоры, удерживая её от проворачивания. При необходимости снимите шайбы с болтов. При установке их необходимо установить на прежние места.

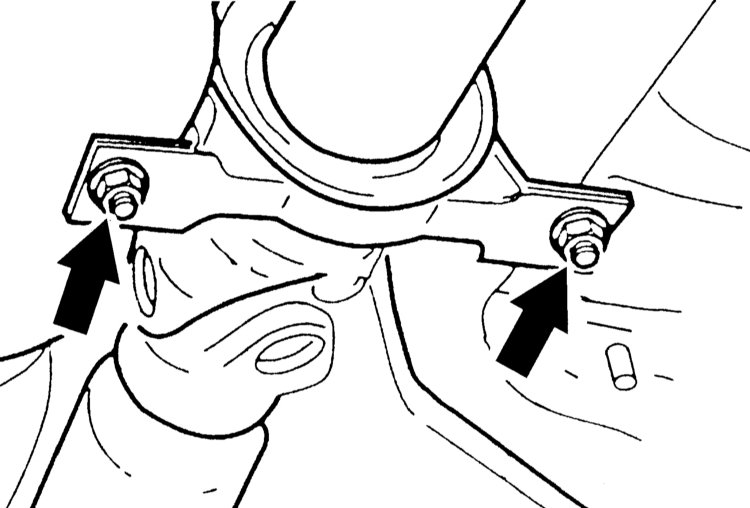

Крепления промежуточной опоры Mercedes Benz W203

11. Снимите карданный вал с центрирующих цапф на КПП и на фланце главной передачи и выньте вал назад.

12. Если необходимо, рассоедините передний и задний карданные валы по шлицевому соединению.

Установка

13. Если передний и задний карданные валы были разъединены, соедините их. При этом обратите внимание на маркировки, нанесенные на обоих валах. Выступ переднего вала должен находиться между двумя выступами на шарнирной вилке. Перед сборкой шлицевое соединение смажьте смазкой Molykote. Закройте соединение защитным чехлом.

14. Заполните полости обеих центрирующих втулок, каждую 6 г универсальной смазки (MERCEDES 267/0, например, «Aral Langzeitfett H» или «Elf Multi») и установите карданный вал на место.

15. Закрепите промежуточную опору карданного вала моментом 30Нм.

16. Закрепите задний карданный вал к главной передаче указанными в Спецификациях усилиями.

17. Закрепите передний карданный вал к КПП указанными в Спецификациях усилиями.

18. АТ: Закрепите ребро жёсткости спереди моментом 23Нм.

19. РКПП: Закрепите поперечное ребро жёсткости к центральному блоку переключения моментом 23Нм.

20. Дизельный двигатель: Установите на место нижнюю облицовку автомобиля.

21. Закрепите теплозащитный экран. При необходимости замените гайки.

22. Установите заднюю часть системы выпуска.

23. Опустите автомобиль на колёса.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
