Снятие и установка модуля топливного насоса Hyundai Santa Fe CM 2006-2012

Инструменты:

• Ключ трещоточный
• Головка 10 мм
• Головка 14 мм
• Удлинитель торцевых головок
• Отвертка плоская средняя
• Нож (при необходимости)
• Молоток большой

Детали и расходники:

• Ветошь
• Топливный модуль (при необходимости) (31110-2B000 для двигателя объемом 2.7 л., 31110-2B900 для двигателя объемом 2.2 л.)

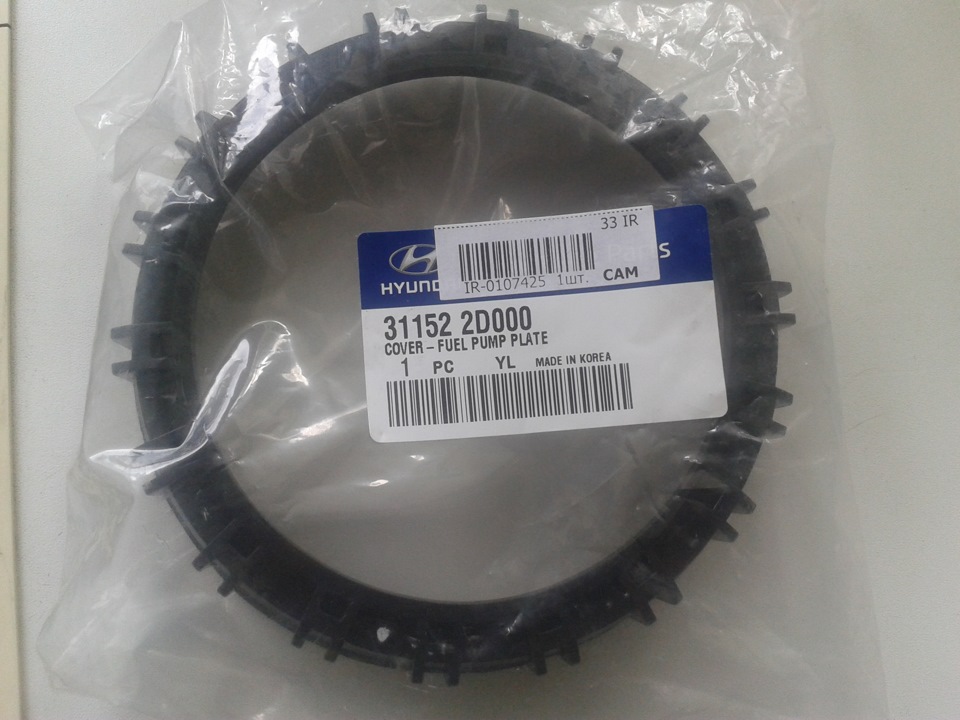

• Прижимное кольцо топливного модуля (при необходимости) (31152-2D000)

Примечание:

Если падает мощность двигателя, возник повышенный шум или периодически слышны подвывания при работе топливного насоса, то, скорее всего, топливный насос вышел из строя. Предварительно проверьте давление в системе подачи топлива, как описано в этой статье. Если давление в системе меньше 3,6 кгс/см²,  то необходимо заменить топливный насос Санта Фе, так как конструкция насоса трудоразборная и его элементы (собственно электронасос, фильтры, регуляторы давления топлива) в отдельности в запасные части не поставляют.

В этой статье показано как происходит на автомобиле Хендай Санта Фе замена топливного модуля.

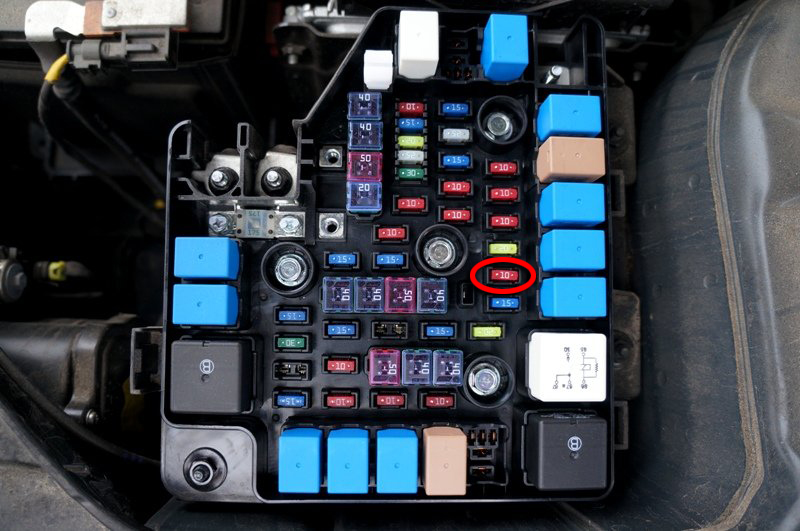

1. Снизьте давление в системе питания, как описано в этой статье.

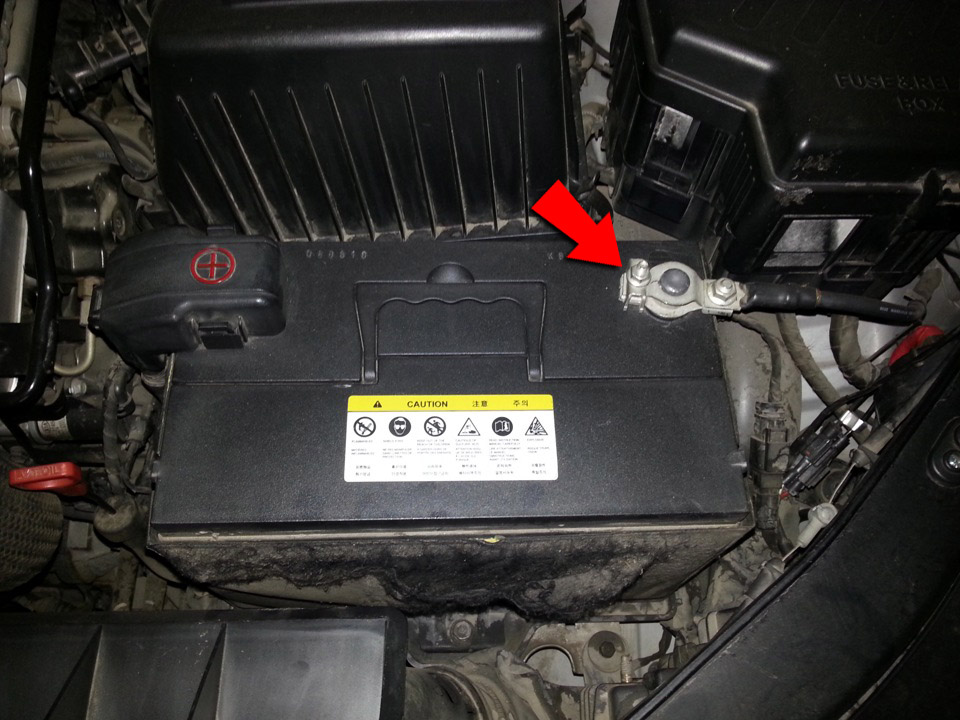

2. Отсоедините провод клеммы "минус" от аккумулятора.

3. Снимите крышки болтов крепления задних сидений.

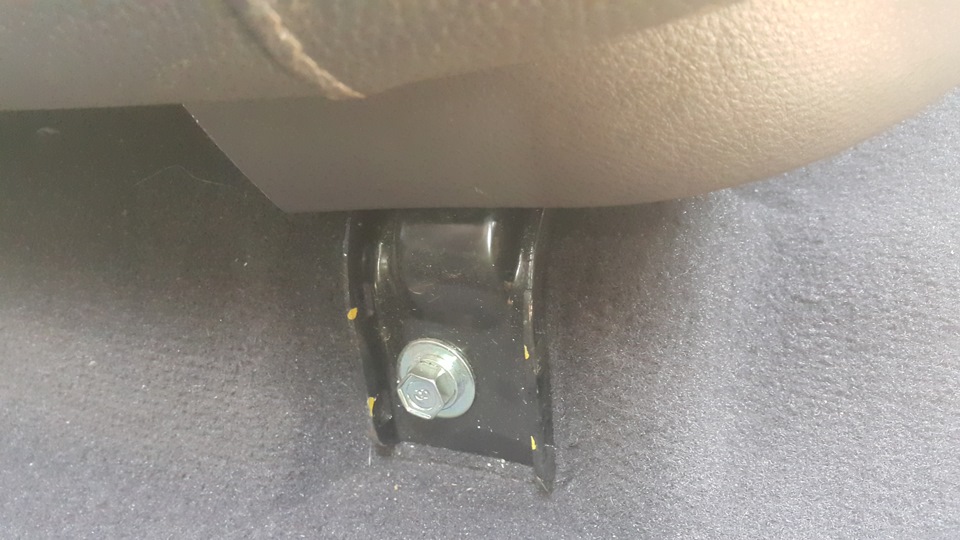

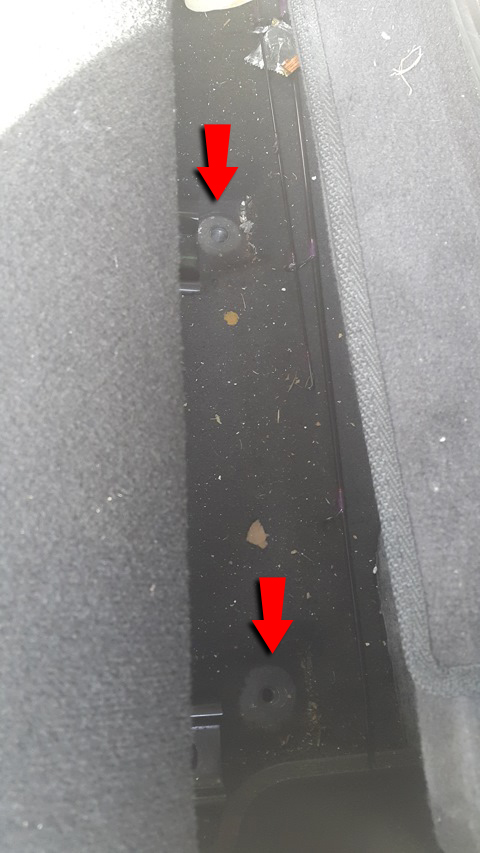

4. Открутите крепление задних сидений.

5. Сложите спинку сиденья и открутите два болта крепления сзади (на фото болты откручены).

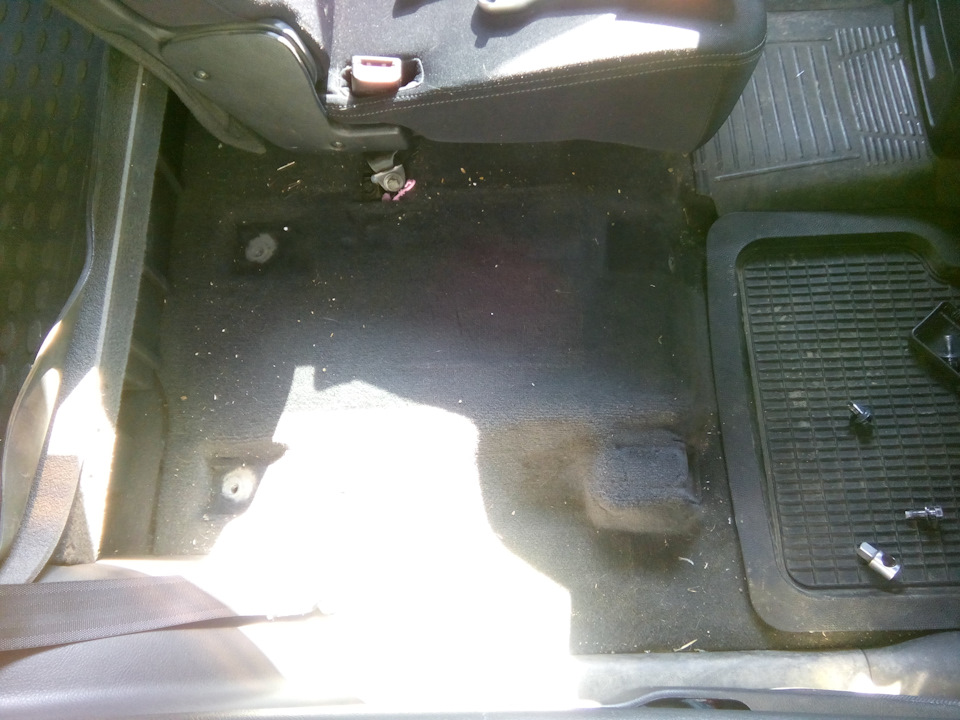

6. Извлеките сиденье из салона. Аналогично снимите второе сиденье.

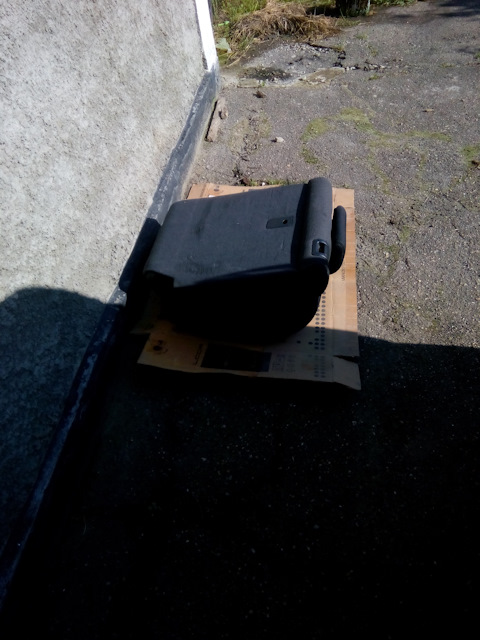

Снятое заднее сиденье

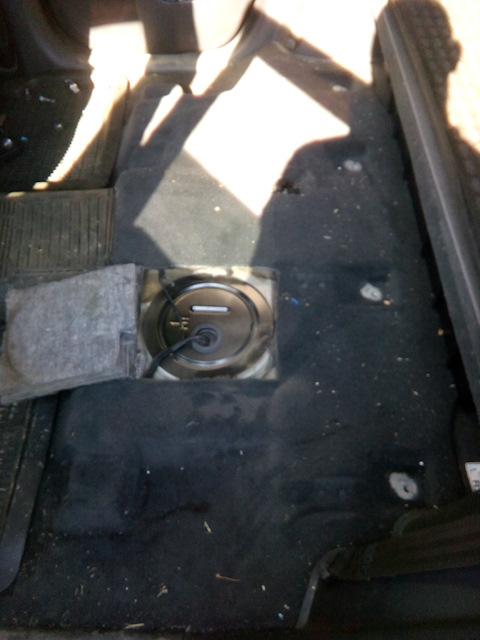

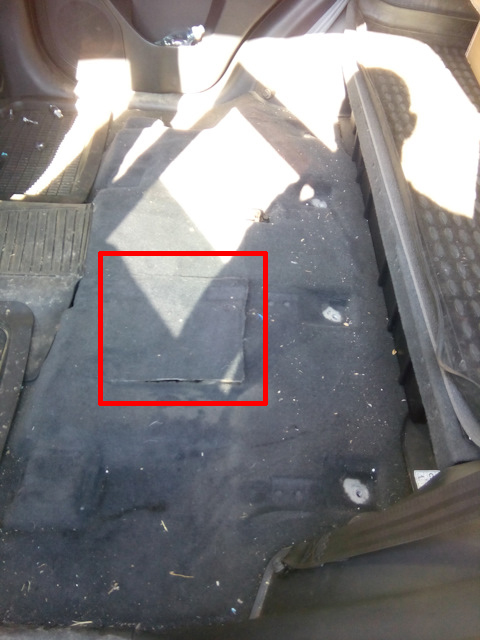

7. Откиньте вырезанную часть коврика.

8. Плоской отверткой подденьте крышку лючка топливного модуля.

Примечание:

Если на корпусе топливного модуля есть грязь, то её лучше убрать, чтобы она не попала в топливный бак.

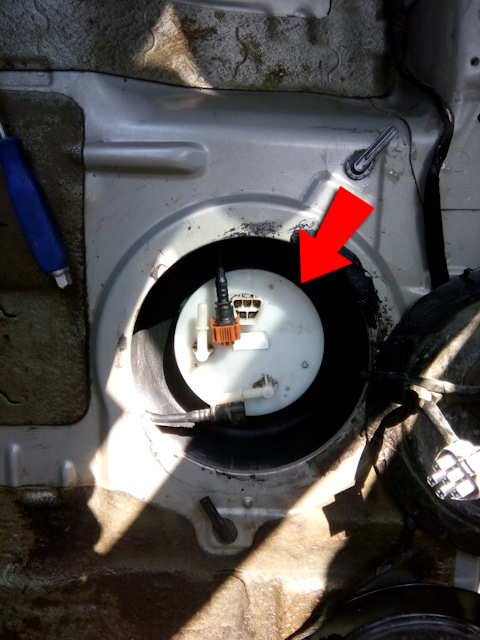

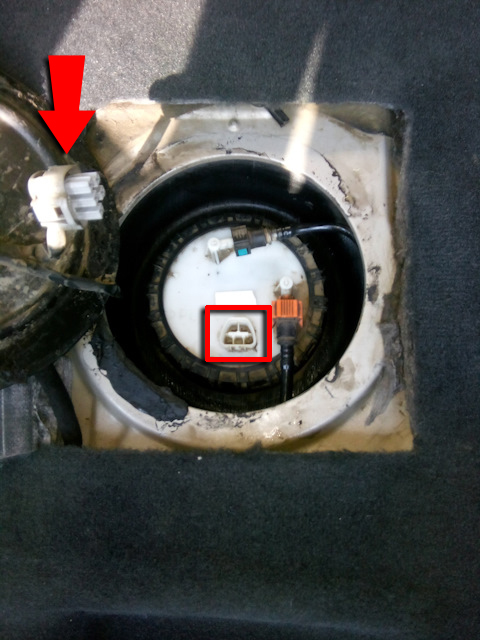

9. Отожмите фиксатор и отсоедините колодку проводов от топливного модуля.

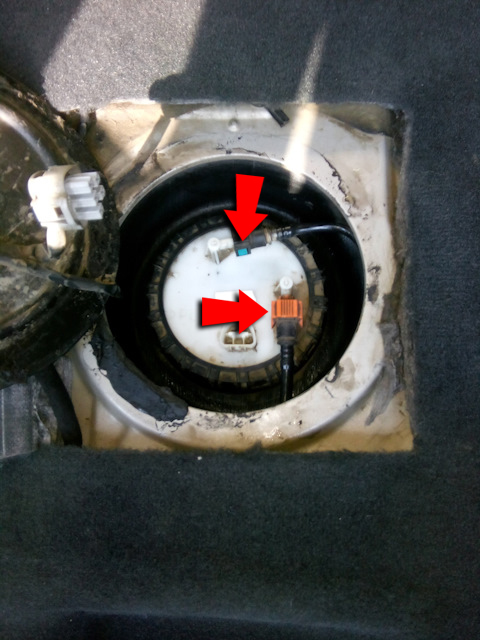

10. Отверткой нажмите на синие фиксаторы и отсоедините шланги от штуцеров на топливном модуле.

Примечание:

Сверху расположен шланг топливоприемника, а сбоку шланг напорного трубопровода.

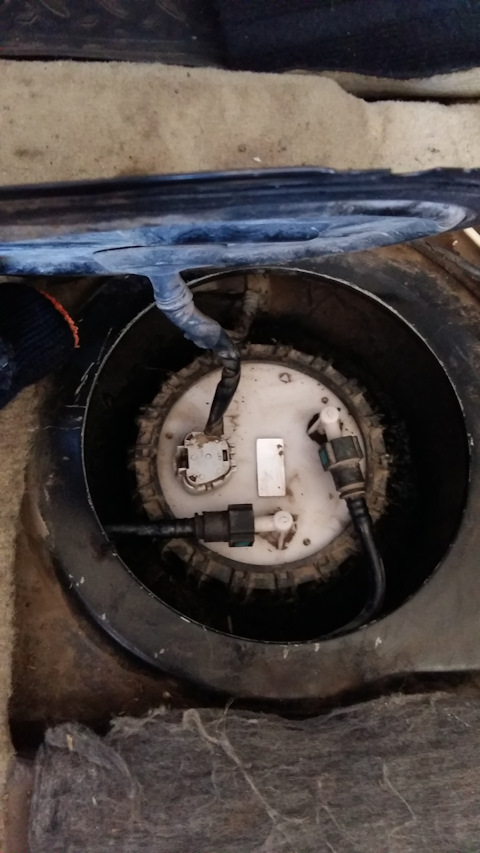

11. Поставьте отвертку на прижимное кольцо под углом и ударьте молотком по отвертке, чтобы открутить прижимное кольцо топливного модуля.

12. Аккуратно извлеките модуль из топливного бака, чтобы не отломать поплавок (датчик топлива Санта Фе).

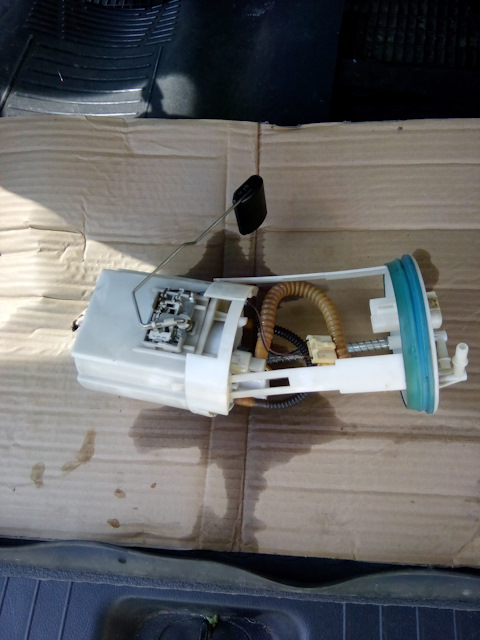

Топливный модуль.

13. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
