Снятие и установка обивки задней двери Audi A4 (B6)

Инструменты:

• Ключ с наконечником Torx (звездочка) T10
• Отвертка плоская средняя
• Отвертка крестовая средняя

Схема деталей облицовки двери

1 — облицовка двери;

2 — декоративная планка;

3 — винты, 4 шт;

4 — крышка;

5 — рукоятка стеклоподъёмника, ручной привод;

6 — винт;

7 — разжимная гайка, 4 шт;

8 — зажимная гайка, 4 шт;

9 — выключатель стеклоподъёмника.

Порядок выполнения

1. Для снятия обивки задней двери отсоедините отрицательный кабель (-) аккумуляторной батареи.

2. Отсоедините от облицовки декоративную планку (2) и снимите её вперед.

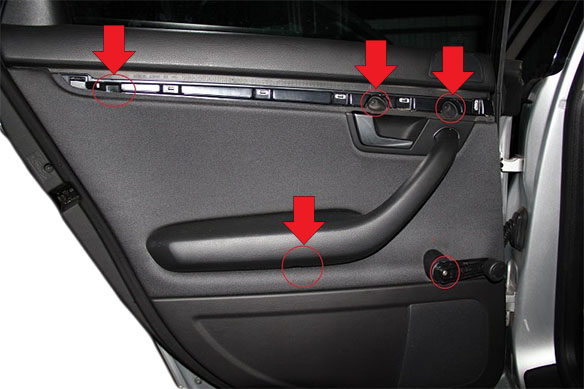

3. Выверните 4 винта (3).

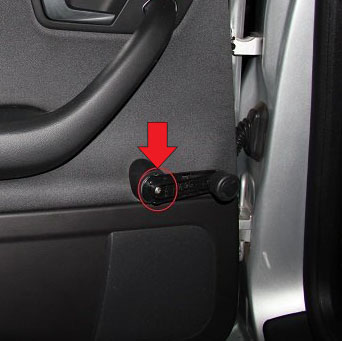

4. Ручной стеклоподъёмник: поддев отверткой наружную крышку (4) ручки стеклоподъемника, открутите болт крепления и снимите ручку (5).

5. Введите пластмассовый клин в районе зажимов между панелью двери и облицовкой и снимите облицовку с двери.

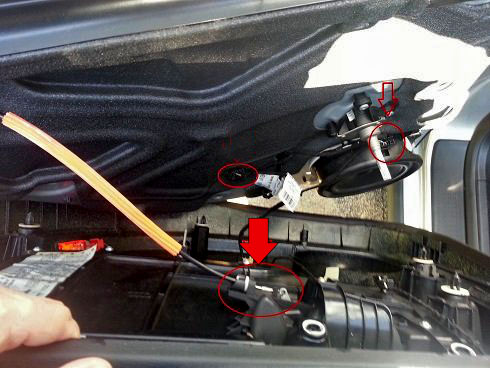

6. Немного отведите облицовку из рамы двери и отсоедините трос привода двери, обратитесь к разделу Снятие и установка облицовки передней двери.

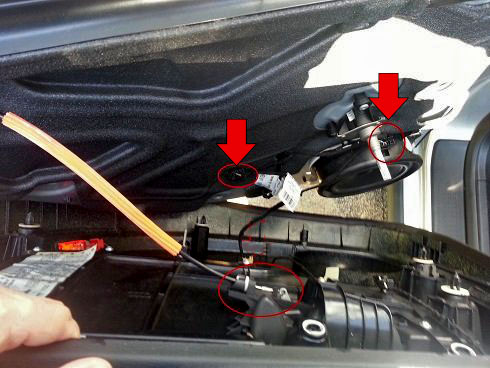

7. Рассоедините разъём выключателя стеклоподъёмника (9), а также отключите провода лампы подсветки и акустики.

8. Снимите облицовку с рамы двери.

9. Перед установкой обивки задней двери проверьте правильность положения зажимных гаек (8) и разжимных гаек (7) на раме двери.

10. Установка выполняется в последовательности, обратной снятию. При этом обратите внимание на то, что крючок (3) тяги показывает наверх.

11. Ручной стеклоподъёмник: установите на место ручку стеклоподъёмника. Рукоятку стеклоподъёмника установите на ось  в положение «на 6 часов» (± 15°) при закрытом окне.

12. Присоедините отрицательный кабель (-) аккумуляторной батареи.
