Снятие и установка облицовки тоннеля пола Kalina

Инструмент:

  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Гаечный ключ рожковый 10 мм

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Для того чтобы отвернуть гайку клеммы, понадобится ключ на 10.

Отсоединяем минусовую клемму аккумулятора Lada Kalina

2. Крестообразной отверткой отвора­чиваем три самореза и снимаем облицовку рычага стояночного тормоза.

Облицовка стояночного тормоза Lada Kalina

3. Крестообразной отверткой отво­рачиваем саморез крепления выключателя индикатора стояночного тормоза.

Саморез крепления выключателя индикатора стояночного тормоза Lada Kalina

4. Вынимаем выключатель из кронштейна.

Вынимаем выключатель из кронштейна Lada Kalina

5. Через отверстие в кронштейне крестообразной отверткой отво­рачиваем саморез заднего крепления облицовки туннеля.

Через образовавшееся отверстие выкручиваем саморез Lada Kalina

6. Вынимаем рамку крепления чех­ла рычага переключения передач из облицовки туннеля пола, оста­вив чехол на рычаге.

Рамка чехла рычага коробки передач Lada Kalina

7. Крестообразной отверткой туннеля отворачиваем саморез крепления правой боковой облицовки туннеля.

Начинаем снимать правую облицовку тоннеля Lada Kalina

8. Сдвигаем вперед правую облицовку тоннеля и снимаем ее. Аналогично снимаем левую боковую облицовку туннеля.

Правая облицовка тоннеля Lada Kalina

9. Крестообразной отверткой с двух сторон туннеля отворачиваем саморезы переднего крепления облицовки туннеля.

Переднее крепление облицовки тоннеля Lada Kalina

10. Плоской отверткой поддеваем крышку облицовки туннеля пола и снимаем ее.

Поддеваем крышку облицовки тоннеля пола Lada Kalina

11. Приподняв заднюю часть облицовки туннеля пола отсоединяем колодку проводов от прикуривателя.

Колодка проводов для прикуривателя Lada Kalina

12. Крестообразной отверткой отво­рачиваем два самореза крепле­ния блока предохранителей си­стемы управления двигателем.

Блок предохранителей системы управления двигателем Lada Kalina

13. Отжимаем отверткой две за­щелки и проталкиваем диагностический разъем в отверстие облицовки тун­неля пола.

Отверстие в облицовке тоннеля пола Lada Kalina

14. Снимаем облицовку туннеля пола.

Полностью снимаем облицовку тоннеля пола Lada Kalina

15. Устанавливаем облицовку туннеля пола в обратной последовательности.

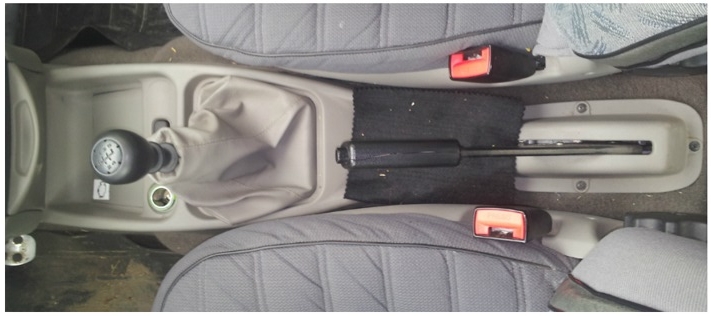

Облицовка тоннеля пола в собранном состоянии Lada Kalina
