Снятие и установка облицовок багажника Audi A4 B6 (седан)

Инструменты:

Отвертка плоская средняя
Отвертка крестовая средняя
Насадка на вороток 6 мм
Вороток под торцевую насадку

Перекрытие задка

1. Для снятия перекрытия задка откройте багажник и выньте крышку пола.

2. Отверните 2 гайки (2), при необходимости, выньте запасное колесо.

Снятие и установка перекрытия задка Audi A4 II (B6)

3. Рассоедините разъём лампы освещения багажника.

4. Отсоедините облицовку перекрытия задка (1) в четырёх пружинных зажимах (3) и снимите перекрытие.

5. Установка выполняется в последовательности, обратной снятию.

Боковая облицовка багажника

1. Для снятия боковой облицовки откройте багажник и выньте крышку пола.

2. Снимите облицовку перекрытия задка.

3. Переведите вверх крепежную проушину (5).

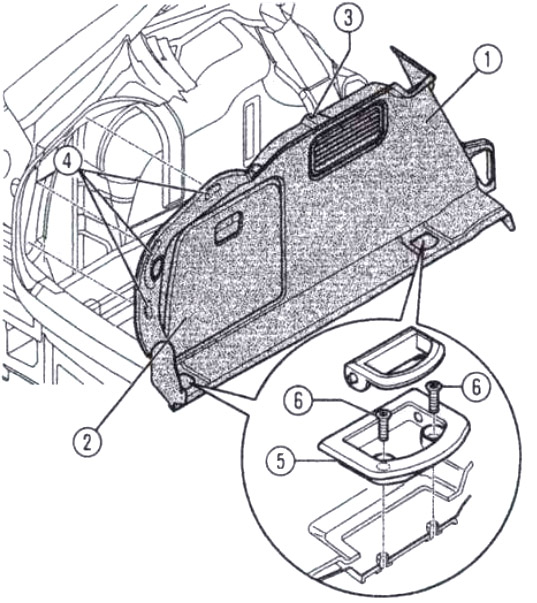

Схема снятия боковой облицовки багажника седана Audi A4 II (B6)

4. Выверните болты (6) крепления проушин багажника.

5. Отсоедините боковую облицовку у четырёх пружинных зажимов (3, 4) вверху и сзади и вытяните вверх. Если необходимо, предварительно откройте в облицовке крышку боковины.

6. Установка выполняется в последовательности, обратной снятию. При этом уплотнитель двери положите над облицовкой.
