Снятие и установка педаль сцепления Lada Largus

Снятие

Установить автомобиль на рабочий пост, затормозить стояночным тормозом, выключить зажигание, открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Для автомобилей с коробкой передач JH3

Извлечь трос привода сцепления из гнезда на педали сцепления, приподняв педаль 1, рисунок 7-1, и поднимая трос 2 перпендикулярно к педали.

Рисунок 7-1 - Отсоединение троса привода сцепления от педали сцепления:

1 - педаль сцепления;

2 - трос привода сцепления

Отсоединить шаровую головку толкателя 1, рисунок 7-2, главного цилиндра привода сцепления от педали сцепления.

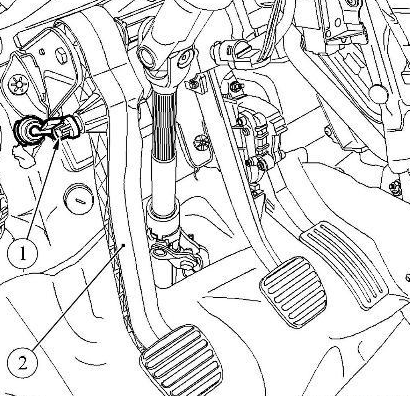

Рисунок 7-2 - Отсоединение главного цилиндра привода сцепления от педали сцепления:

1 - толкатель главного цилиндра привода сцепления;

2 - педаль сцепления

Операции для всех комплектаций автомобилей

Отвернуть гайку 1, рисунок 7-3, оси педального узла (ключ гаечный 10, головка сменная 10, ключ трещоточный).

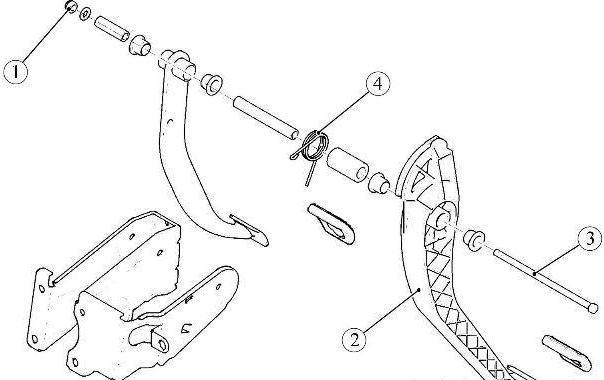

Рисунок 7-3 - Снятие педали сцепления:

1 - гайка оси педального узла; 2 - педаль сцепления; 3 - ось педального узла; 4 - пружина педали сцепления

Извлечь ось 3 педального узла и снять педаль сцепления.

Установка

Перед установкой смазать ось 3, рисунок 7-3, педального узла смазкой MOLYCOTE ЗЗМ (смазка MOLYCOTE ЗЗМ согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.ООО 18, норма расхода 2 г).

Для автомобилей с коробкой передач JH3 Установить педаль 2 сцепления с пружиной 4.

Для автомобилей с коробкой передач JR5 Установить педаль 2 сцепления.

Установить ось 3 педального узла.

Завернуть гайку 1 оси педального узла (ключ гаечный 10, головка сменная 10, вороток трещоточный).

Затянуть гайку оси педального узла с моментом 21 Н.м (2,1 кгс.м) (ключ гаечный 10, головка сменная 10, ключ моментный).

Для автомобилей с коробкой передач JH3

Установить трос 2, рисунок 7-1, привода сцепления в гнездо на педали 1 сцепления и проверить, что трос полностью вошел в предусмотренную для него канавку на педали.

Проверить и при необходимости отрегулировать ход вилки выключения сцепления

Для автомобилей с коробкой передач JR5

Присоединить шаровую головку толкателя 1, рисунок 7-2, главного цилиндра привода сцепления к педали 2 сцепления.

Операции для всех комплектаций автомобилей

Проверить работоспособность сцепления.
