Снятие и установка педали тормоза Lancer X

СНЯТИЕ И УСТАНОВКА

ОСТОРОЖНО

Не наносить смазку на переключатель и место его установки во избежание его неисправности. Также не следует использовать перчатки в смазке.

Операции, выполняемые перед снятием и после установки

Снятие и установка модуля коленных воздушных подушек безопасности (52В-Модуль коленных воздушных подушек безопасности 52В-189).

Этапы снятия

1. Разъем жгута

2. Выключатель стоп-сигнала

3. Зажим педали

4. Упор педали

5. Шплинт

6. Палец в сборе

7. Накладка педали

8. Педаль тормоза в сборе

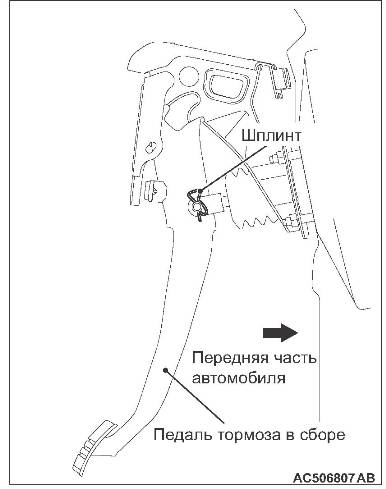

ТОЧКА УСТАНОВКИ УСТАНОВКА ШПЛИНТА

1. Установить шплинт, как показано на рисунке.

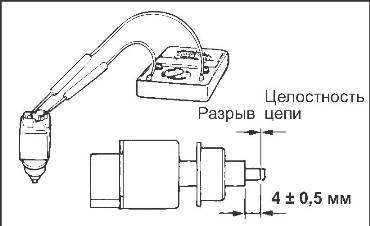

ПРОВЕРКА НЕПРЕРЫВНОСТИ ЦЕПИ ВКЛЮЧАТЕЛЯ СТОП-СИГНАЛА.

ОСТОРОЖНО

Не наносить смазку на переключатель и место его установки во избежание его неисправности. Также не следует использовать перчатки в смазке.

1. Подсоединить к разъему выключателя стоп-сигнала прибор для проверки схем (диапазон Q).

2. Если электрическая цепь прерывается при нажатии штока на указанное на рисунке расстояние от наружного края корпуса, и если электропроводность цепи восстанавливается при отпускании штока, выключатель стоп-сигнала исправен.

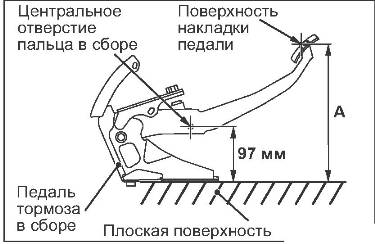

ПРОВЕРИТЬ НАЛИЧИЕ ДЕФОРМАЦИИ ПЕДАЛИ ТОРМОЗА

1. Расположить педаль тормоза в сборе на ровной поверхности, как показано на рисунке, установив расстояние 97 мм между центром монтажного отверстия пальца в сборе

и ровной поверхностью. Убедиться, что расстояние, обозначенное на рисунке буквой А (от центра накладки педали до ровной поверхности), соответствует стандартному значению.

Стандартное значение (А): 237 -245 мм <М/Т> 240 - 248 мм <CVT>

2. Если расстояние А не соответствует стандартному значению, заменить педаль тормоза в сборе.
