Снятие и установка подрулевых переключателей Mitsubishi Outlander 2007 - 2010, XL

Вам потребуются: отвертки с крестообразным и плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»), предварительно установив его в положение, соответствующее прямолинейному движению, и зафиксируйте контактное кольцо любым подходящим способом (например, штифтом).

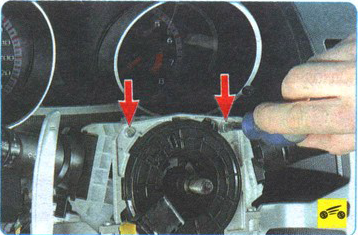

3. Выверните два винта крепления...

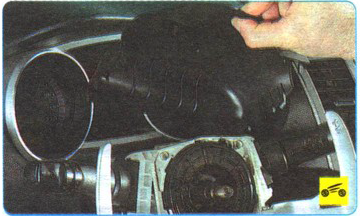

4. ...снимите верхний кожух рулевой колонки, преодолевая сопротивление пластиковых фиксаторов.

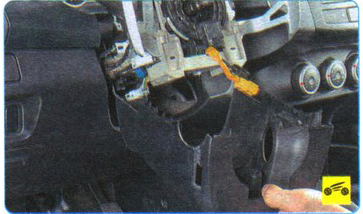

5. Снимите нижний кожух рулевой колонки.

6. Сожмите фиксатор...

7. ...и разъедините колодку жгута проводов блока подрулевых переключателей управления автоматической коробкой передач.

8. Выверните два верхних...

9. ...и два нижних винта крепления...

10. ...затем снимите блок подрулевых переключателей управления автоматической коробкой передач.

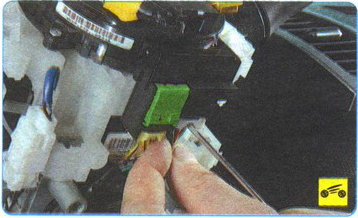

11. Отожмите фиксатор крепления...

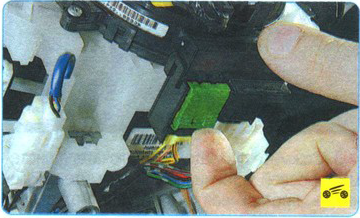

12. ...и отсоедините колодку жгута проводов блока управления аудиосистемой и системой круиз-контроля на рулевом колесе.

13. Аккуратно поддев край держателя, отведите держатель в сторону.

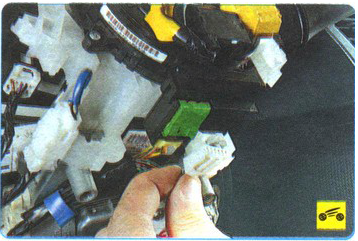

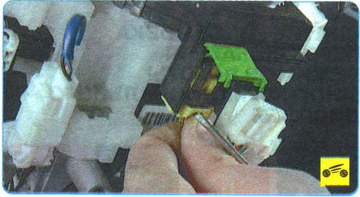

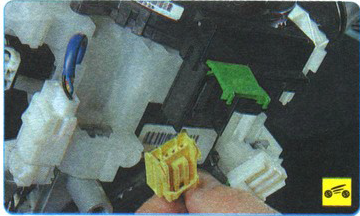

14. Сожмите фиксатор колодки жгута проводов модуля подушки безопасности водителя...

15. ...и отсоедините колодку от контактного кольца.

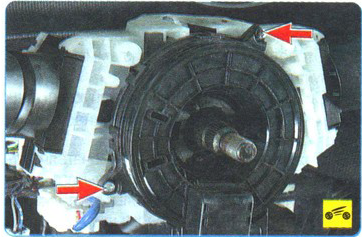

16. Выверните два винта крепления контактного кольца к держателю подрулевых переключателей...

17. ...отожмите фиксатор...

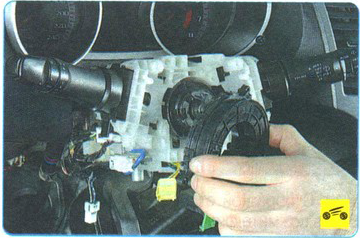

18. ...и снимите контактное кольцо.

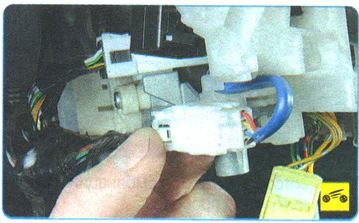

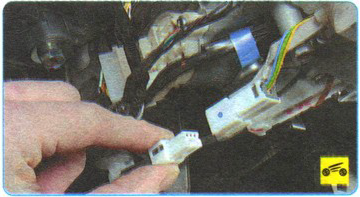

19. Сожмите фиксатор крепления колсдки жгута проводов...

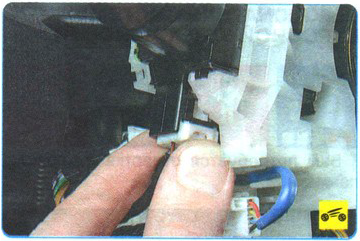

20. ...и отсоедините колодку от датчика блокировки ключа в выключателе (замке) зажигания.

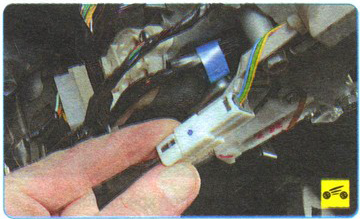

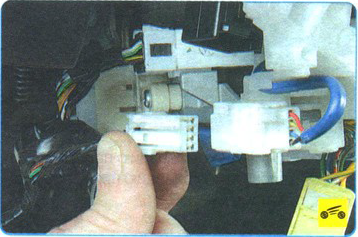

21. Отсоедините колодки жгута проводов от подрулевых переключателей.

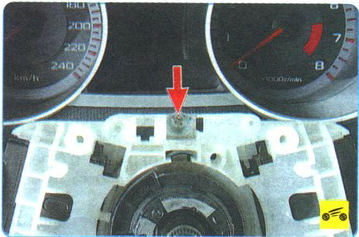

22. Выверните винт крепления.

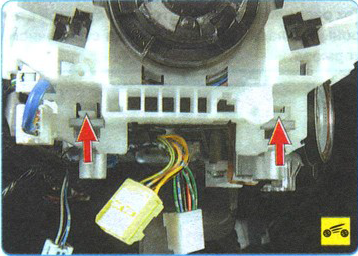

23. ...отожмите два фиксатора...

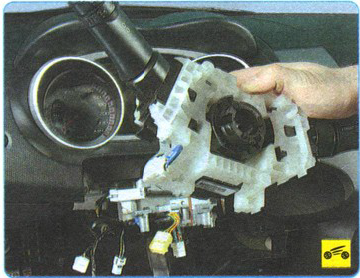

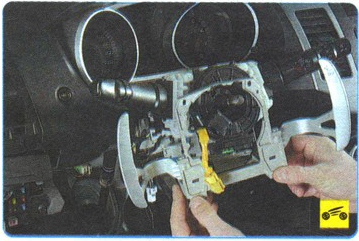

24. ...и снимите подрулевые переключатели в сборе с держателем.

25. Установите подрулевые переключатели в порядке, обратном снятию.

Источник: Руководство по эксплуатации издательства "Третий Рим"
