Снятие и установка рулевого колеса Lada Largus

Инструменты:

• Гаечный ключ рожковый 10 мм
• Ключ с наконечником Torx (звездочка) Т50
• Динамометрический ключ

Детали и расходники:

• Болт крепления рулевого колеса к валу руля

Снятие руля Лада Ларгус

1. Установить автомобиль на рабочий пост и затормозить стояночным тормозом.

2. Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора.

3. Выключить зажигание и отсоединить клемму провода массы от аккумуляторной батареи (ключ гаечный 10).

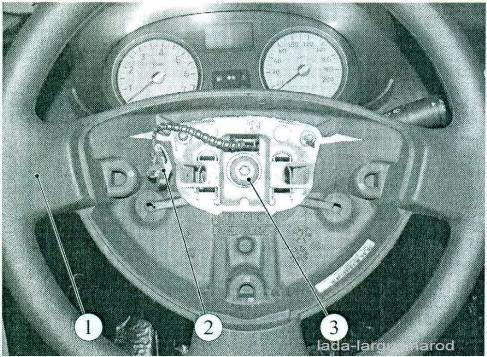

Снятие рулевого колеса

1 - рулевое колесо;

2 - жгут проводов блока подрулевых переключателей;

3 - болт крепления рулевого колеса.

4. Снять модуль надувной подушки безопасности водителя (МНПБВ).

5. Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.

6. Отвернуть болт 3 крепления руля Лада Ларгус и снять его. 1. При снятии рулевого колеса аккуратно извлечь через отверстие в ступице жгут 2 проводов блока подрулевых переключателей к модулю надувной подушки безопасности (насадка сменная Torx Т50, удлинитель и вороток).

Установка руля на Лада Ларгус

Примечание:

Повторное использование болта крепления рулевого колеса к валу руля не допускается. Болт подлежит обязательной замене.

1. Убедиться, что передние колеса автомобиля находятся в положении, соответствующем прямолинейному движению автомобиля.

2. Проверить и при необходимости выставить в среднее положение контактный диск устройства вращающегося блока подрулевых переключателей.

3. Установить рулевое колесо на рулевой вал и закрепить его новым болтом. Момент затяжки болта 44 Н.м (4,4 кгс.м) (насадка сменная Torx Т50, удлинитель и вороток, ключ моментный).

4. При установке рулевого колеса проложить через отверстие в ступице жгут проводов блока подрулевых переключателей к модулю надувной подушки безопасности.

5. Установить модуль надувной подушки безопасности водителя (МНПБВ).

6. Подсоединить клемму провода массы к аккумуляторной батарее и включить зажигание (ключ гаечный 10).

7. Разблокировать ЭБУ подушек безопасности с помощью диагностического прибора.

8. Проверить работу устройства вращающегося блока подрулевых переключателей, для чего:

- повернуть рулевое колесо в крайнее левое положение;

- повернуть рулевое колесо в крайнее правое положение;

- вернуть рулевое колесо в центральное положение;

- убедиться в отсутствии вывода сообщения о неисправности на комбинации приборов.
