Снятие и установка рычага передней подвески Mitsubishi Outlander 2007 - 2010, XL

Вам потребуются: ключи «на 17», «на 19», ключ для гаек колес, съемник шаровых шарниров, съемник сайлентблоков.

1. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

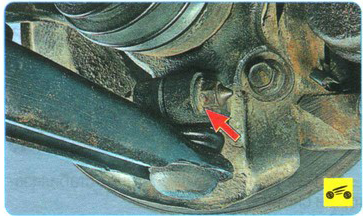

2. Смочите гайку крепления шаровой опоры и палец шаровой опоры легкопроникающей смазкой типа WD-40 или ее аналогом.

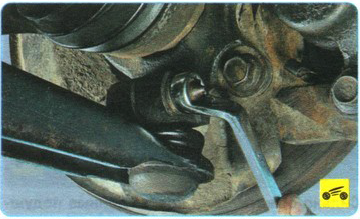

3. Отверните гайку...

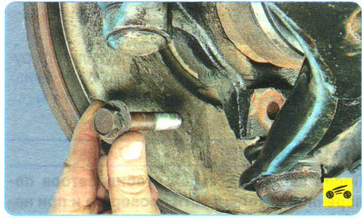

4. ...и извлеките болт крепления шаровой опоры.

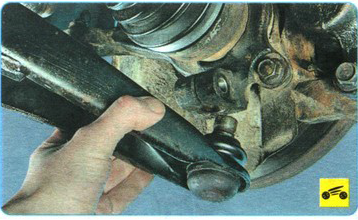

5. Используя монтажную лопатку, извлеките палец шаровой опоры из кулака.

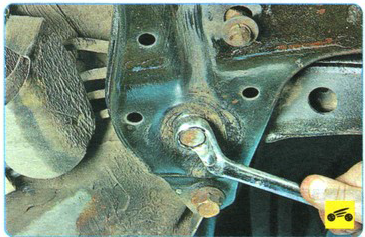

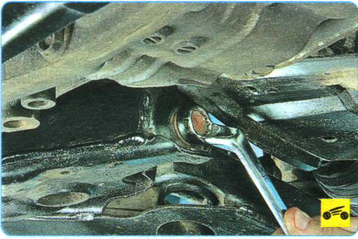

6. Выверните болт переднего...

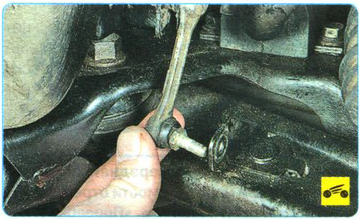

7. ...и болт заднего крепления опор рычага и извлеките болты.

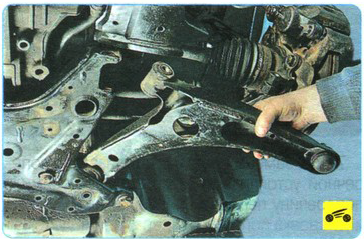

8. Снимите рычаг в сборе с шаровой опорой.

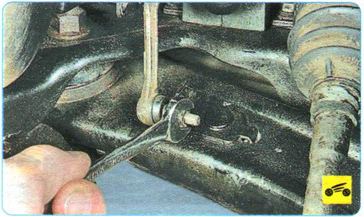

При снятии рычага передней подвески с правой стороны автомобиля необходимо дополнительно отвернуть гайку крепления рычага.

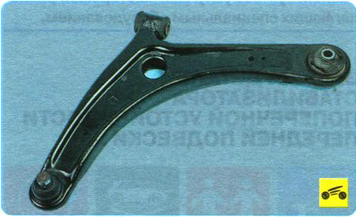

9. Осмотрите снятый рычаг передней подвески. Деформированный рычаг замените.

10. Для замены салейнтблоков установите рычаг в тиски и выпрессуйте заменяемый сайлентблок оправкой подходящего размера или съемником.

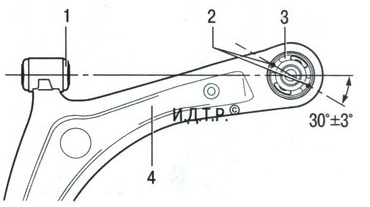

Рис. 7.3. Ориентация салейнтблоков при монтаже:

1 - передний шарнир (сайлентблок) рычага передней подвески; 2 - установочные метки; 3 - задний шарнир (сайлентблок) рычага передней подвески; 4 - рычаг передней подвески.

11. Очистите проушину рычага от ржавчины и окалины и запрессуйте новый салейнтблок, сориентировав его, как показано на рис. 7.3.

Поскольку оригинальные рычаги передней подвески поставляют в запчасти в сборе с шаровой опорой, дальнейшая разборка рычага не имеет смысла.

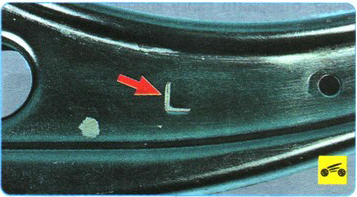

Левый и правый рычаги передней подвески промаркированы буквами «L» и «R» соответственно. Не перепутайте их при установке, так как они невзаимозаменяемы.

12. Установите детали в порядке, обратном снятию, не затягивая окончательно крепления резинометаллических шарниров рычага.

13. Опустив автомобиль на землю, несколько раз сильно качните его. Окончательно затяните резьбовые соединения подвески на автомобиле, стоящем на земле, моментом, указанным.

После замены рычага передней подвески проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

Источник: Руководство по эксплуатации издательства "Третий Рим"
