Снятие и установка сцепления Lancer X

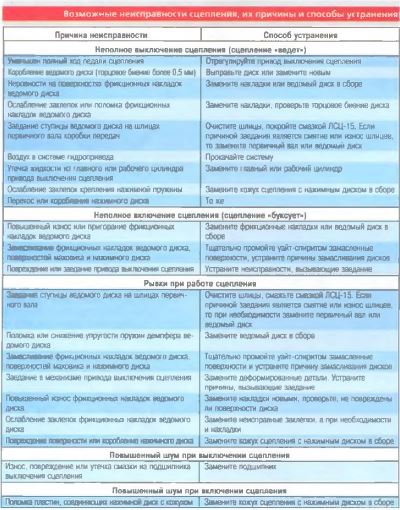

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

- повышенный (по сравнению с привычным) шум при включении сцепления;

- рывки при работе сцепления;

- неполное включение сцепления (сцепление «буксует»);

- неполное выключение сцепления (сцепление «ведет»).

Полезный совет

При выходе из строя сцепления рекомендуем заменять одновременно все его злементы (ведомый и ведущий диски, подшипник выключения сцепления), так как замена сцепления — трудоемкая работа, а ресурс неповрежденных элементов сцепления уже снижен. Если их установить вновь, может потребоваться повторная замена сцепления после сравнительно небольшого пробега.

Вам потребуются, ключ «на 12» (удобнее торцовая головка), большая отвертка....

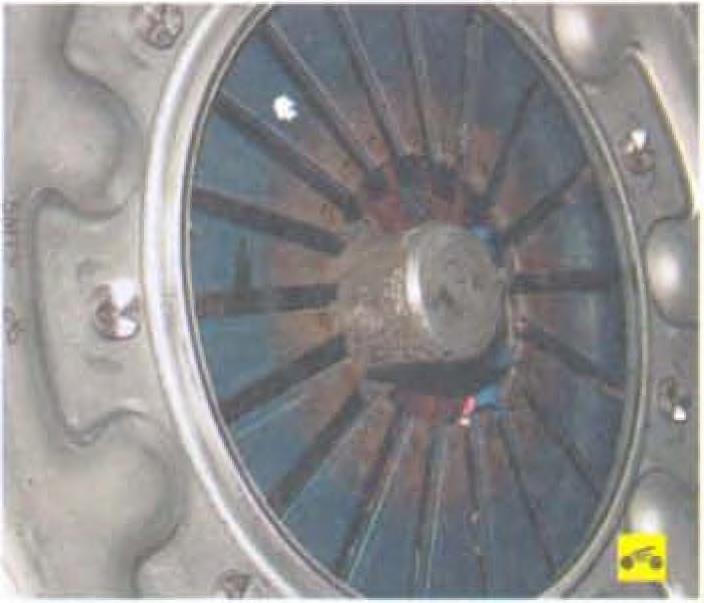

...и оправка для центрирования ведомого диска. Подойдет и имеющаяся в продаже оправка для переднеприводных автомобилей ВАЗ.

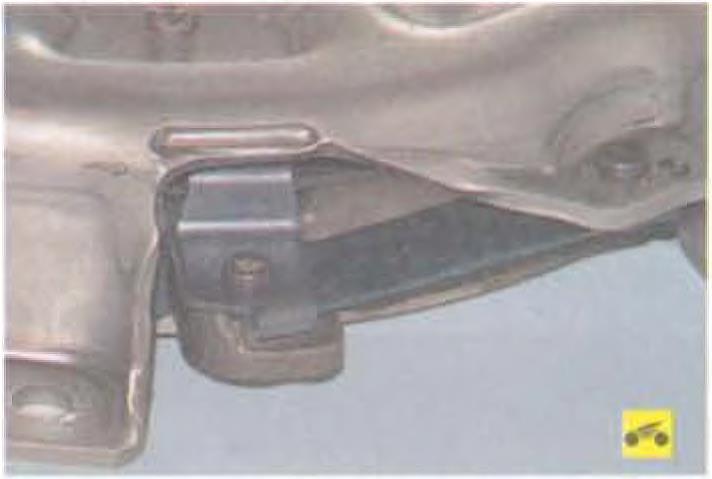

1, Снимите коробку передач (см. «Снятие и установка коробки передач», с. 131).

Примечание

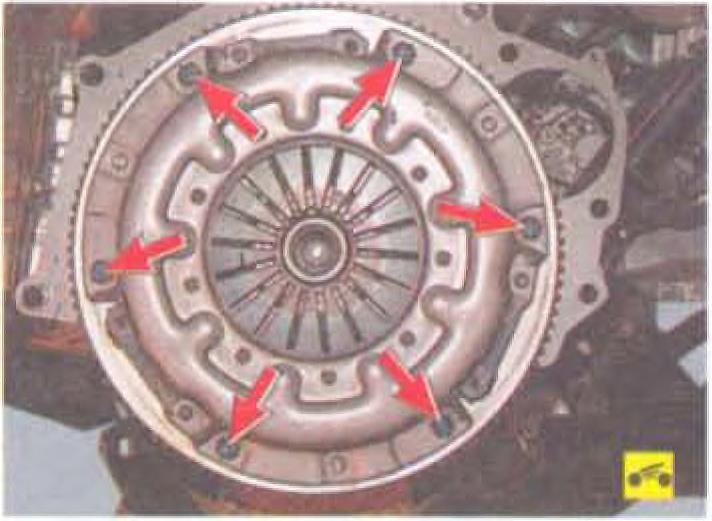

Так расположены болты крепления кожуха сцепления к маховику двигателя.

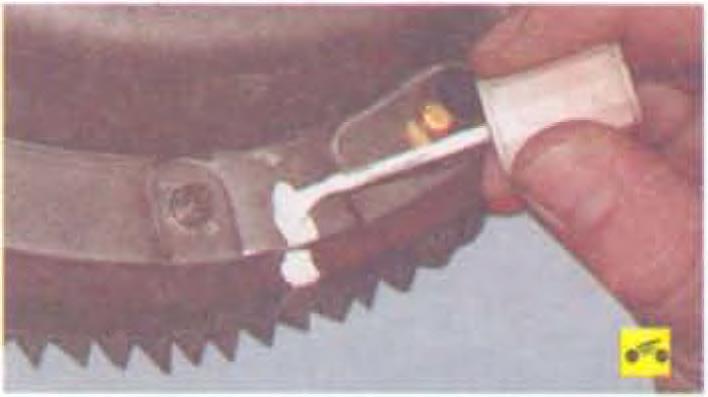

2. Если предполагается установка прежнего нажимного диска, пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

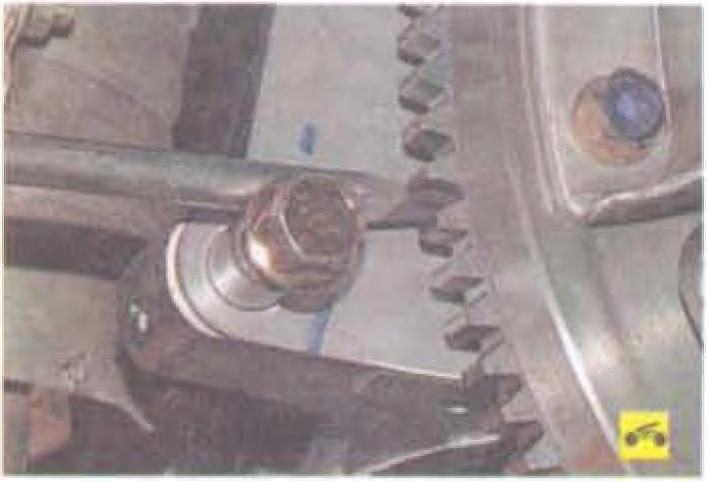

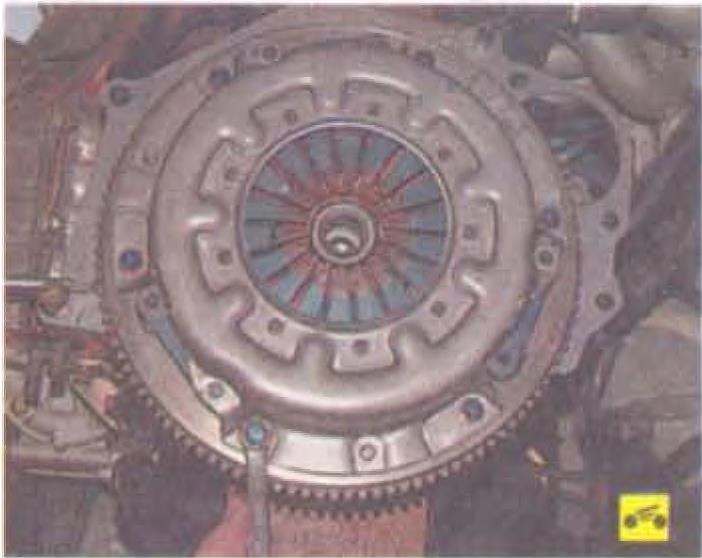

3. Удерживая маховик большой отверткой (или монтажной лопаткой) от проворачивания...

4. ...выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно каждый болт по одному обороту ключа, переходя от болта к болту по диаметру.

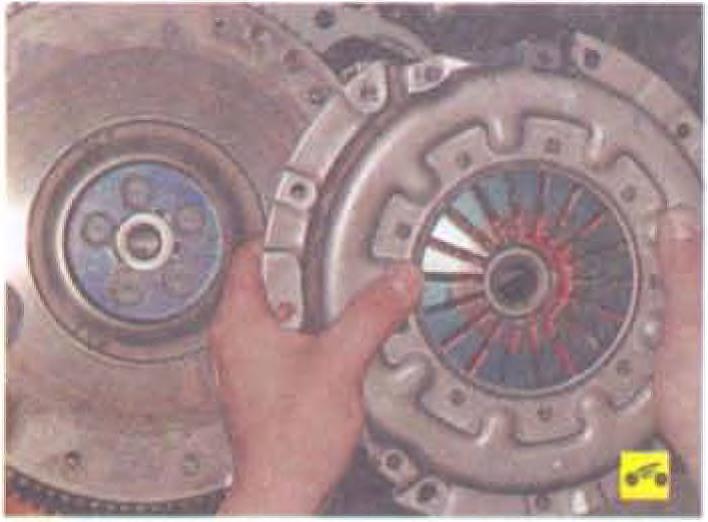

5. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

6. Осмотрите ведомый диск сцепления Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,3 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить

Примечание

Если накладки ведомого диска замаслены. проверьте состояние сальника первичного вала коробки передач. Возможно, требуется его замена.

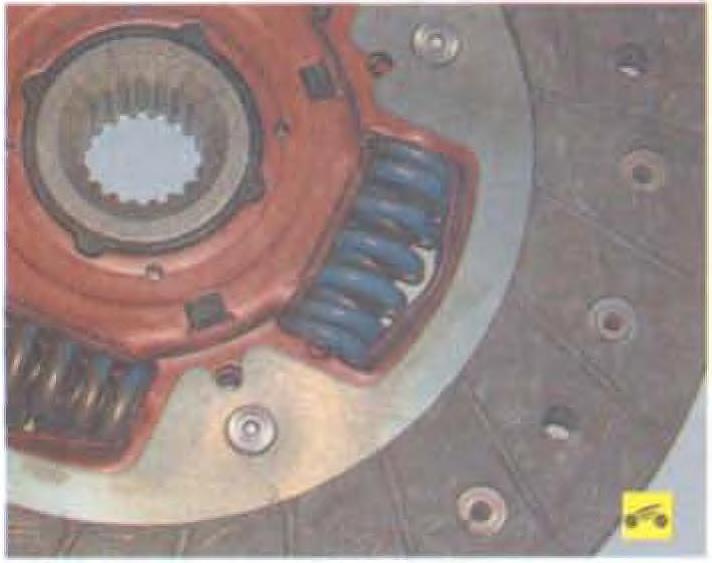

7. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

9. Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, зади- ров. забоин, явных следов износа и перегрева. Замените дефектные узлы.

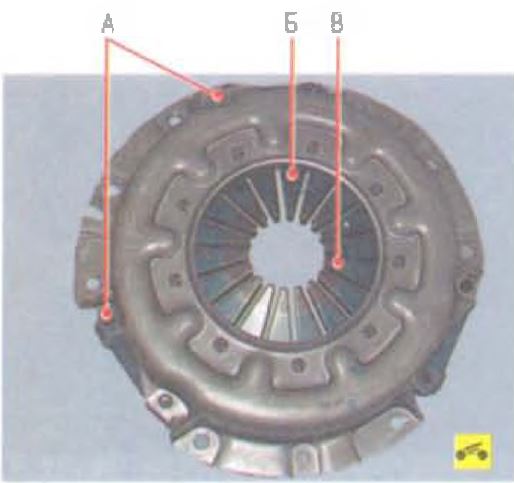

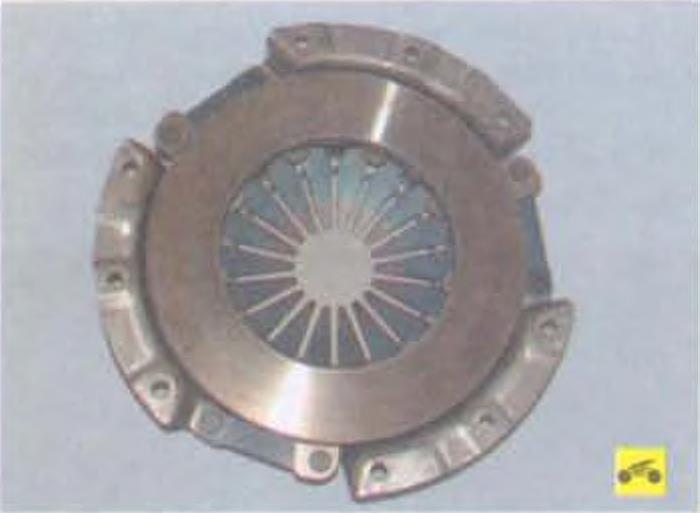

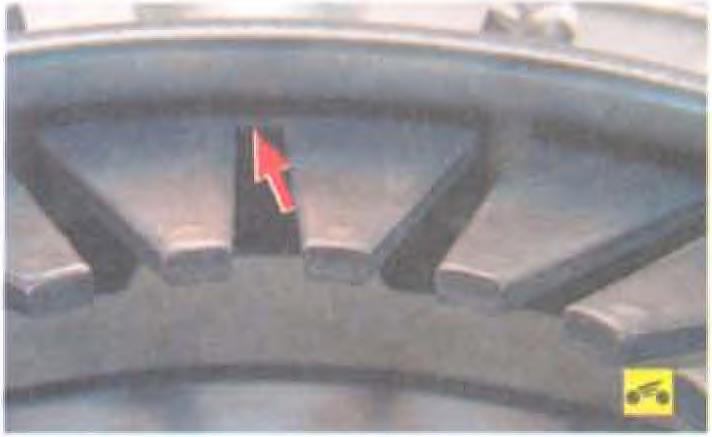

10. При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе Внешним осмотром оцените состояние тарельчатой пружины Б нажимного диска Наличие трещин на тарельчатой пружине не допускается. Места В контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

11. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны. замените нажимной диск в сборе.

12. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

13. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

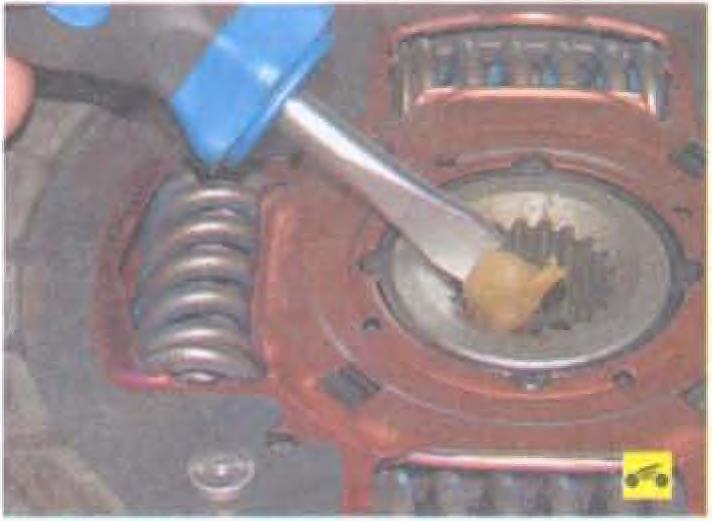

14. На шлицы ступицы ведомого диска нанесите тугоплавкую консистентную смазку.

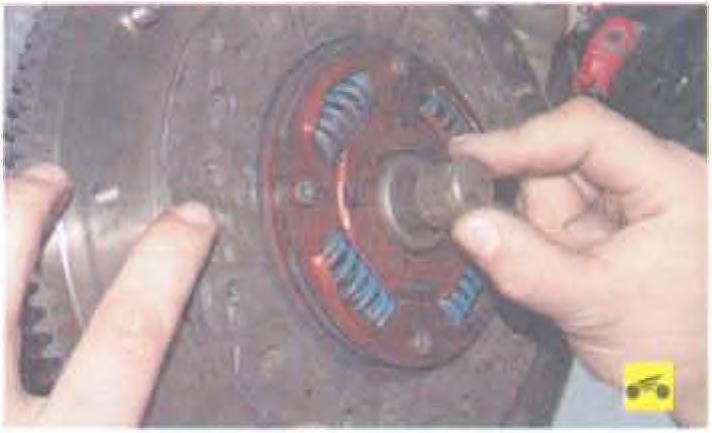

15. При монтаже сцепления сначала с помощью оправки установите ведомый диск.

Примечание

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска была направлена в сторону диафрагменной пружины кожуха сцепления.

16. ...а затем кожух нажимного диска на три центрирующих штифта и вверните болты крепления кожуха к маховику Болты вворачивайте равномерно по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов указан в приложении 1.

17. Снимите оправку и установите коробку передач.

18. Проверьте и при необходимости отрегулируйте привод выключения сцепления (см. «Проверка привода выключения сцепления», с. 128).

Источник: Руководство по эксплуатации Mitsubishi Lancer X
