Снятие и установка термоэкранов Ford Focus 3

Во время работы двигателя система выпуска отработавших газов нагревается до высокой температуры. Поэтому при сильном механическом повреждении термоэкранов, установленных над элементами системы, обязательно замените их. Помимо снижения уровня комфорта в салоне, неисправность термоэкранов может привести к обугливанию термошумоизоляции пола кузова.
ПРИМЕЧАНИЕ
Работа показана на примере двигателя 1,6 л Duratec Ti-VCT. На двигателе 2,0 л Duratec Ti-VCT работа выполняется аналогично.
Вам потребуются: торцовая головка «на 10», ключ TORX Т20.
ПРИМЕЧАНИЕ
Для получения доступа к креплению термоэкранов основного и дополнительного глушителей, а также выхлопной трубы необходимо снять с автомобиля основной и дополнительный глушители.

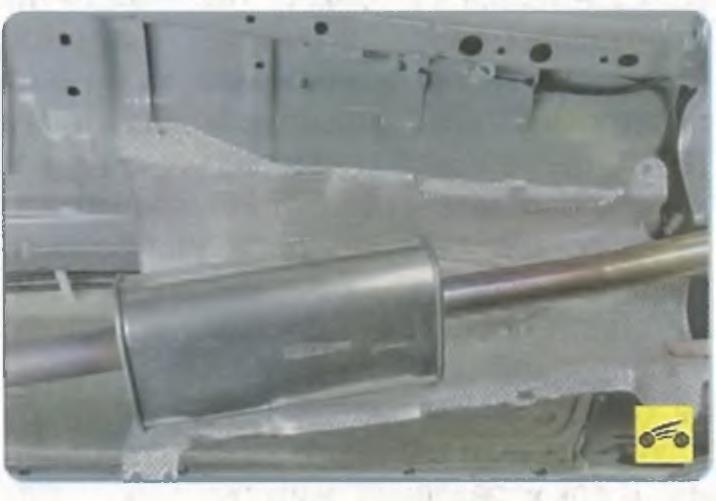

Для снятия передней части термоэкрана дополнительного глушителя выполните следующее.

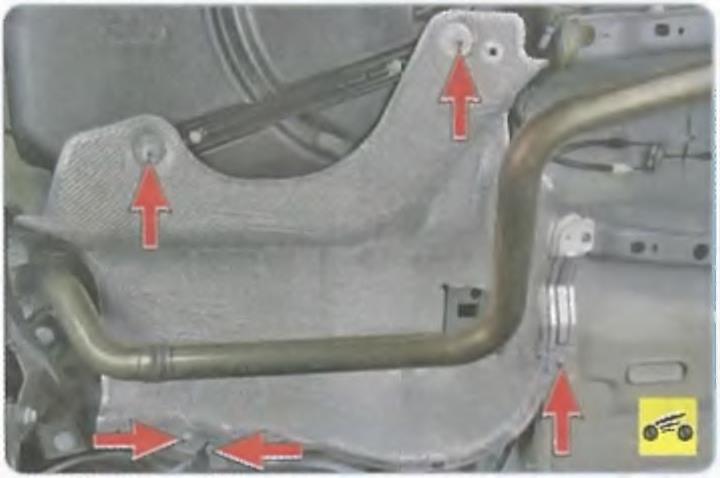

1. Отверните спереди две гайки...

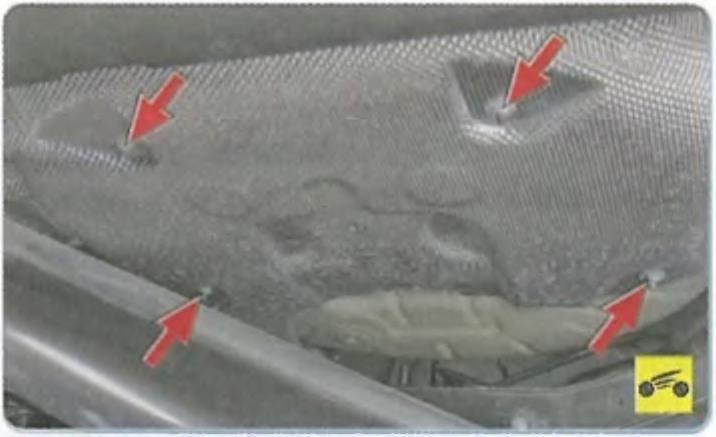

2. ...и четыре гайки над дополнительным глушителем крепления передней части термоэкрана дополнительного глушителя к кузову.

3. Снимите переднюю часть термоэкрана дополнительного глушителя.
4. Установите переднюю часть термоэкрана дополнительного глушителя в порядке, обратном снятию.
Для снятия задней части термоэкрана дополнительного глушителя выполните следующее.
1. Снимите переднюю часть термоэкрана дополнительного глушителя.

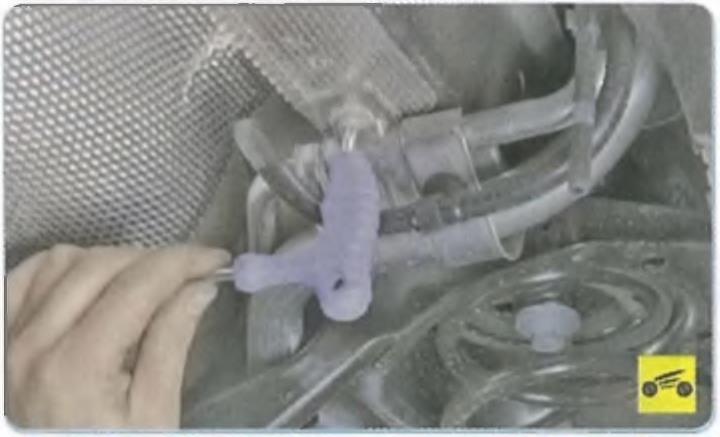

2. Отверните две гайки крепления задней части термоэкрана дополнительного глушителя.

3. Снимите заднюю часть термоэкрана дополнительного глушителя.
ПРИМЕЧАНИЯ
Гайки, находящиеся в передней части крепления задней части термоэкрана дополнительного глушителя, отворачивают в процессе снятия передней части термоэкрана дополнительного глушителя.
Двумя передними гайками одновременно прикреплена передняя и задняя части термоэкрана дополнительного глушителя.
4. Установите заднюю часть термоэкрана дополнительного глушителя в порядке, обратном снятию.
Для снятия термоэкрана трубы дополнительного глушителя выполните следующее.

1. Отверните две гайки крепления задней части термоэкрана дополнительного глушителя.

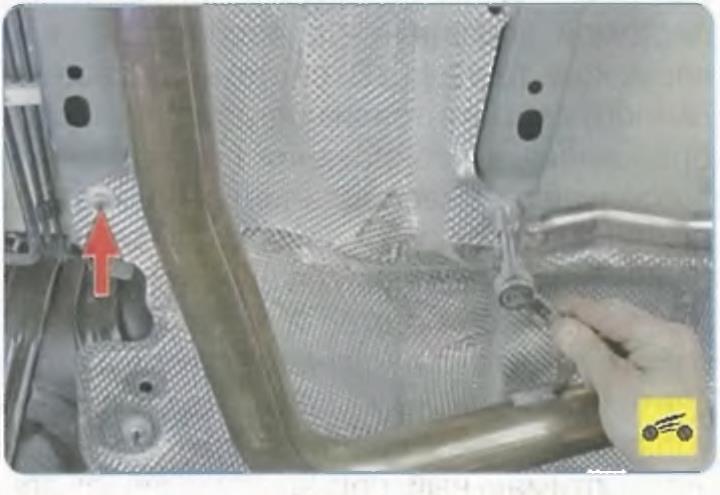

2. Отверните четыре гайки крепления термоэкрана к кузову и выверните один болт крепления термоэкрана к зашитому щитку.

3. Установите термоэкран трубы дополнительного глушителя в порядке, обратном снятию.
Для снятия термоэкрана основного глушителя выполните следующее.

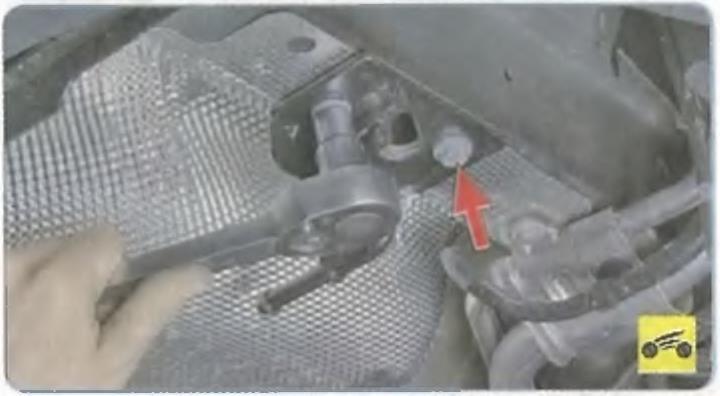

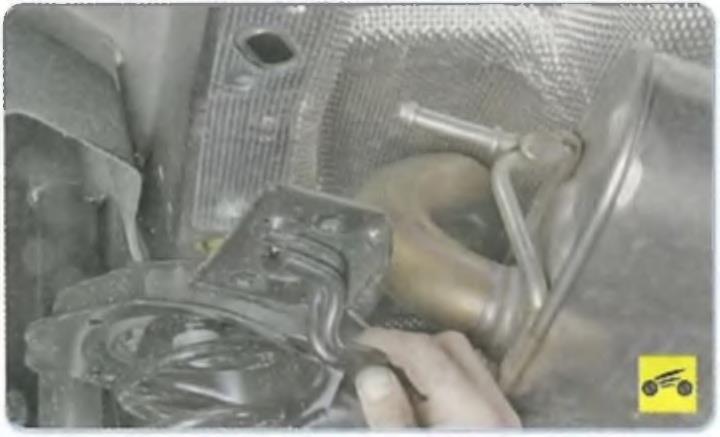

1. Выверните два болта крепления правого кронштейна основного глушителя к кузову...

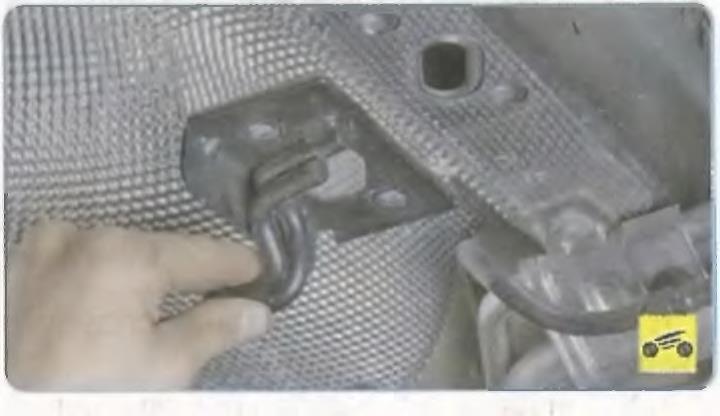

2. ...и снимите кронштейн.

3. Аналогично снимите левый кронштейн основного глушителя.

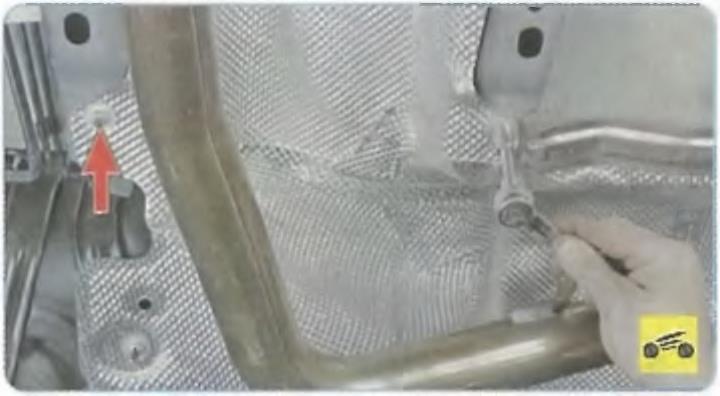

4. Выверните винт крепления кронштейна трубопроводов к кузову.

5. Отверните одну гайку крепления термоэкрана к лонжерону.

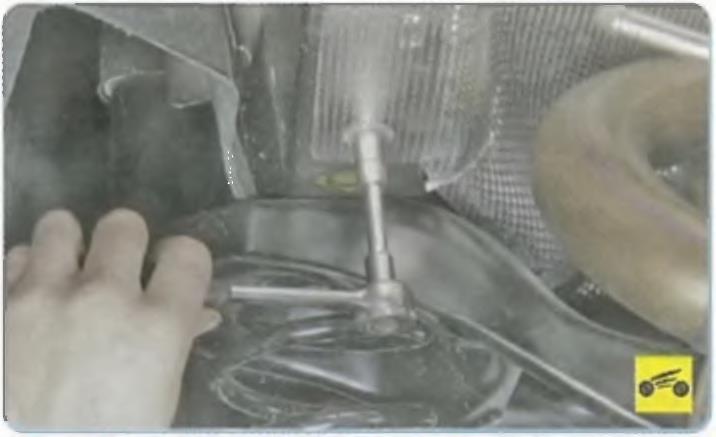

6. Отверните четыре гайки крепления термоэкрана к кузову...

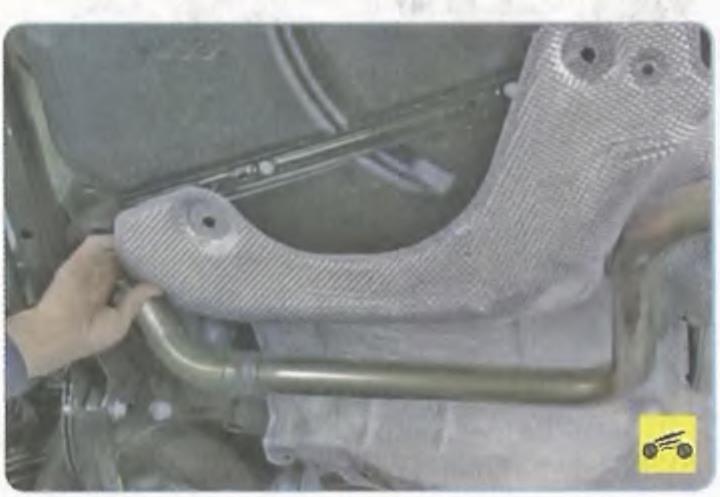

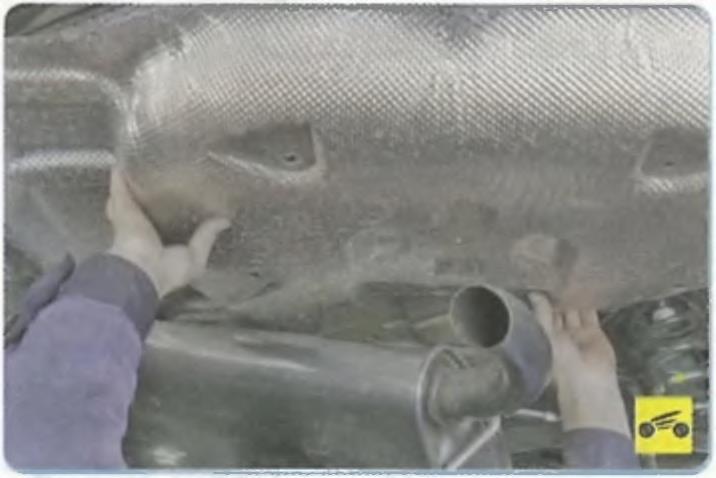

7. ...и снимите термоэкран основного глушителя.
8. Установите термоэкран основного глушителя в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
