Снятие и установка топливной рампы Opel Astra H

Толивную рампу в автомобиле Opel Astra снимают для замены при повреждении (поломка штуцеров), для замены форсунок или получения доступа к другим узлам.

Вам потребуются: ключ TORX ТЗ0, отвертка с плоским лезвием, бокорезы.

1. Снизьте давление в системе питания (см. Снижение давления в системе питания).

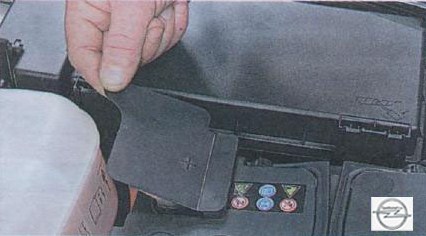

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите электронный блок управления двигателем (см. Снятие и установка электронного блока управления двигателем).

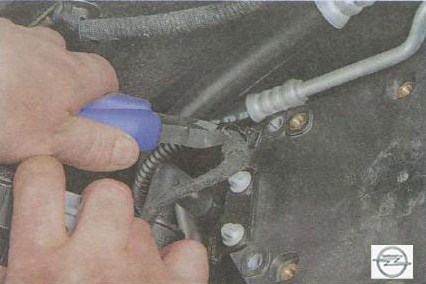

4. Перекусите бокорезами или разрежьте ножом хомут крепления жгута проводов к кронштейну блока управления двигателем...

Примечание

Хомут одноразового использования.

5. ...и отведите жгут в сторону.

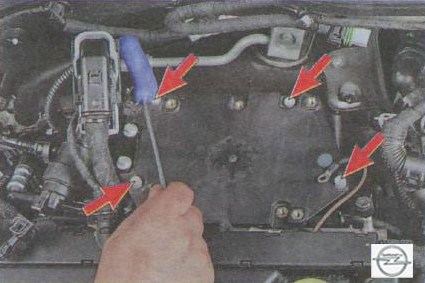

6. Выверните четыре болта крепления кронштейна блока управления к впускной трубе...

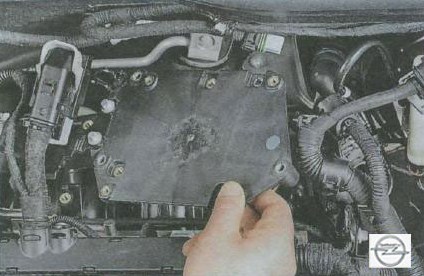

7. ...и снимите кронштейн.

Примечание

Снятие блока управления двигателем и его кронштейна необходимо потому, что кронштейн Опеля не позволяет снять заднюю рампу моторного жгута проводов и топливную рампу.

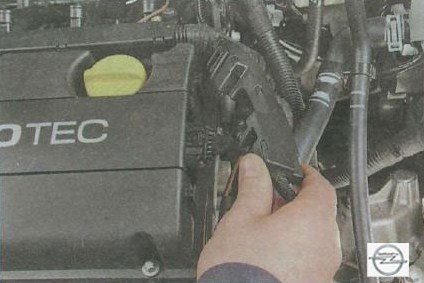

8. Отсоедините от крышки головки блока цилиндров правую...

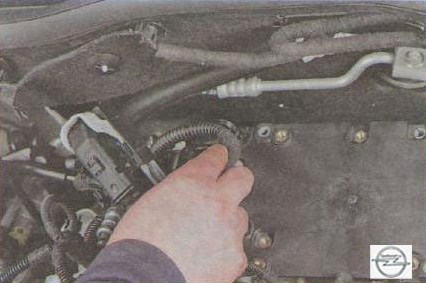

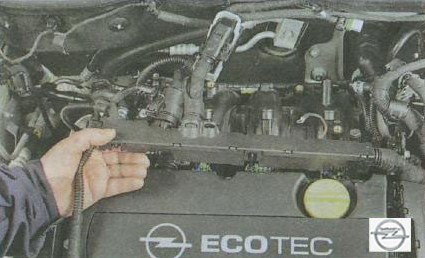

9. ...и заднюю рампы моторного жгута проводов, преодолев упругое сопротивление их фиксаторов.

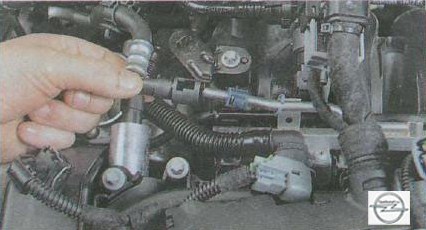

10. Отожмите отверткой фиксатор наконечника топливоподающей магистрали...

11. ...шланга и отсоедините магистраль от штуцера топливной рампы.

Примечание

При снятии шланга может вытечь небольшое количество топлива. Вытрите его ветошью.

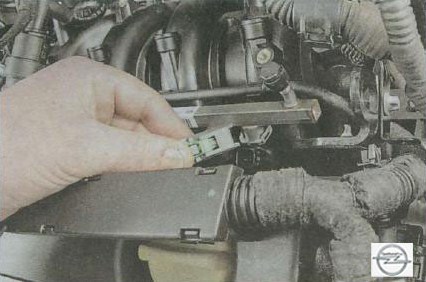

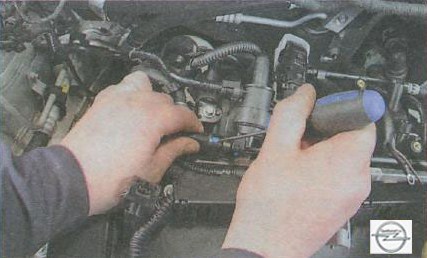

12. Нажимая на пружинные фиксаторы колодок моторного жгута проводов, отсоедините колодки от разъемов форсунок.

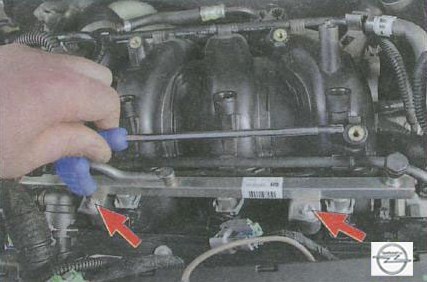

13. Выверните два болта крепления топливной рампы к впускной трубе...

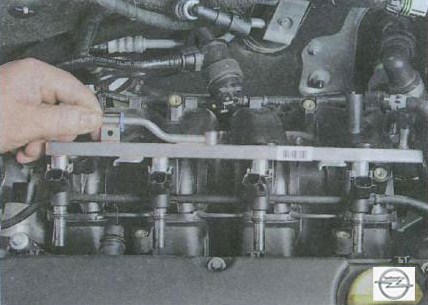

14. ...и снимите рампу, вынимая форсунки из отверстий впускной трубы.

Предупреждение

Если при снятии рампы какая-либо из форсунок осталась во впускной трубе, обязательно замените фиксатор этой форсунки.

15. При необходимости снимите с рампы форсунки (см. Снятие, проверка и установка форсунок).

Примечание

Уплотнительные кольца форсунок заменяйте новыми при каждом снятии или разборке топливной рампы Астры.

16. Установите топливную рампу в последовательности, обратной разборке и снятию, смазав моторным маслом уплотнительные кольца форсунок.

17. Подсоединив топливный шланг к рампе, пустите двигатель и проверьте герметичность соединения шланга с рампой и уплотнений форсунок.
