Снятие и установка топливной рампы Шкода Октавия

Инструмент:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 13 мм
• Плоскогубцы
• Отвертка плоская средняя

Детали и расходники:

• Топливная рампа Шкода Октавия

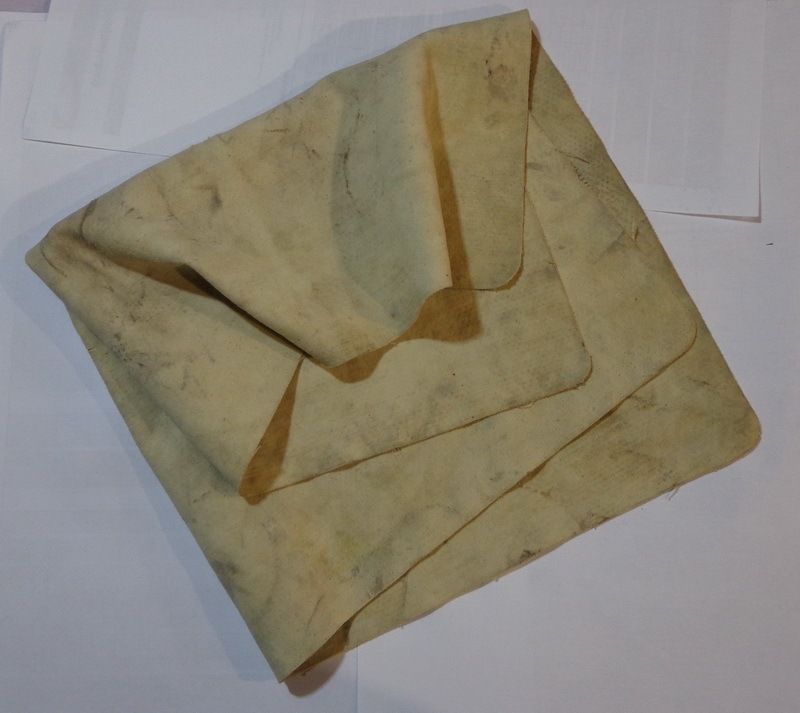

• Обтирочная ткань

Примечание:

Топливную рампу Skoda Octavia  снимают для замены при повреждении (поломка штуцеров), для замены форсунок или получения доступа к другим узлам.

1. Снизьте давление в системе питания. Как это сделать, смотрите здесь.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. Ключ на 10.

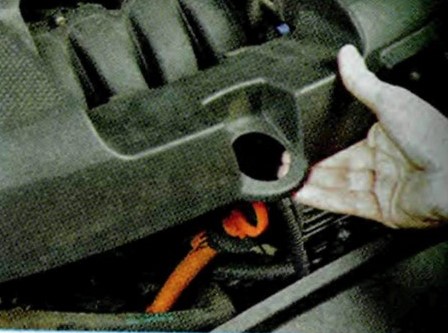

3. Снимите декоративный кожух двигателя.

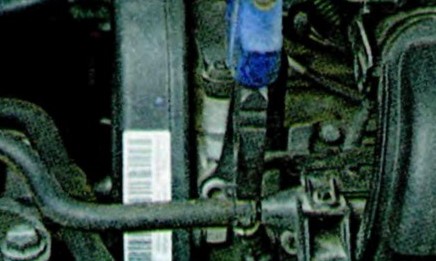

4. Сожмите пассатижами ушки хомута, сдвиньте хомут по шлангу.

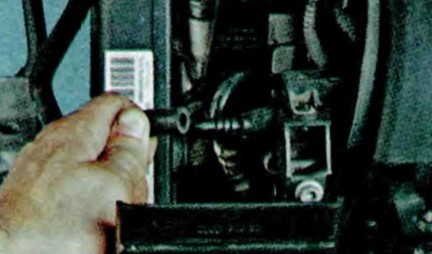

5. Отсоедините шланг от штуцера топливной рампы.

Примечание:

При снятии топливопровода может вытечь немного топлива. Вытрите его обтирочной тканью.

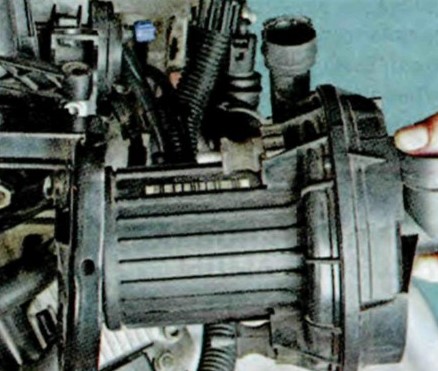

6. Снимите насос подачи воздуха в выпускной коллектор. Как это сделать смотрите здесь.

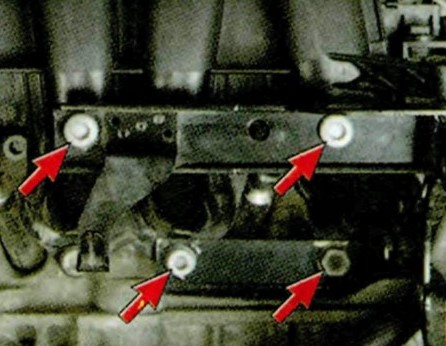

7. Выверните четыре болта. Нужен ключ на 13.

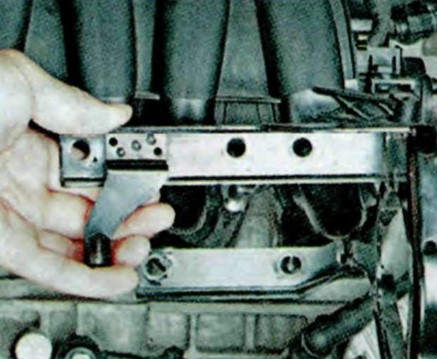

8. Снимите кронштейн крепления насоса подачи воздуха (для наглядности показано на снятом двигателе).

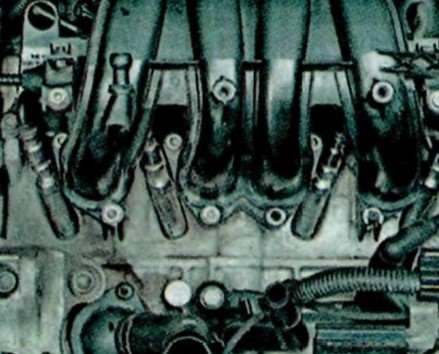

9. Выверните пять болтов и отверните две гайки крепления впускного коллектора к головке блока цилиндров. Нужен ключ на 13.

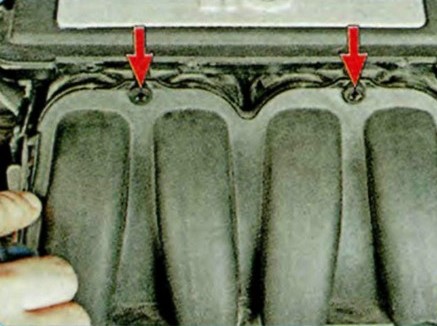

10. Выверните два винта верхнего крепления впускного коллектора к ресиверу. Потребуется отвертка с плоским лезвием.

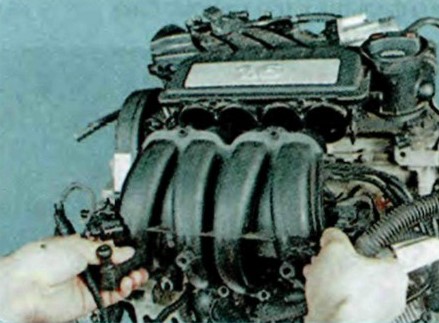

11. Отсоедините впускной коллектор вместе с топливной рампой от ресивера.

12. Отожмите и отведите в стороны два фиксатора крепления защитного короба со жгутом проводов топливных форсунок и топливной рампы.

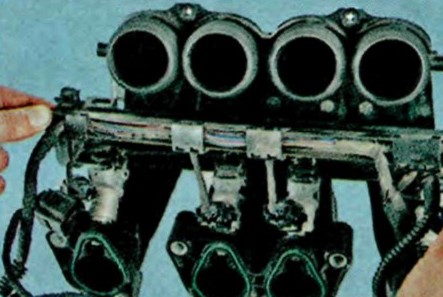

13. Отсоедините колодки жгута проводов от разъемов на форсунках и снимите защитный короб со жгутом проводов топливных форсунок.

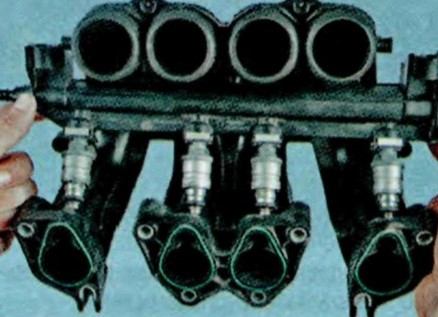

14. Снимите топливную рампу, форсунки из отверстий впускного коллектор.

15. Установите топливную рампу и все детали в последовательности, обратной снятию.

16. Подсоединив топливный шланг к рампе, пустите двигатель и проверьте герметичность соединения шланга с рампой.
