Снятие и установка тормозного барабана в автомобиле Ford Focus 2

Вам потребуются: ключ для гаек колес, отвертка с плоским лезвием, штангенциркуль.

Примечание:

Все детали заднего тормозного механизма можно снять при разборке тормозного механизма и заменить новыми. Исключение составляет рабочий цилиндр. Как показывает практика, переборка его в гаражных условиях в большинстве случаев не приводит к желаемому результату. Поэтому в случае неисправности рекомендуем заменить рабочий цилиндр в сборе.

Тормозной барабан на Форд Фокус 2 снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 230,2 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Тормозные барабаны заменяйте парами (левый и правый одновременно).

Снятие и установка тормозного барабана Форд Фокус 2

1. Включите первую передачу и установите упорные бруски под передние колеса.

2. Снимите декоративный колпак заднего колеса.

3. Вывесите заднее колесо и установите заднюю часть автомобиля со стороны снимаемого барабана на опору. Снимите заднее колесо.

4. Поддев отверткой.

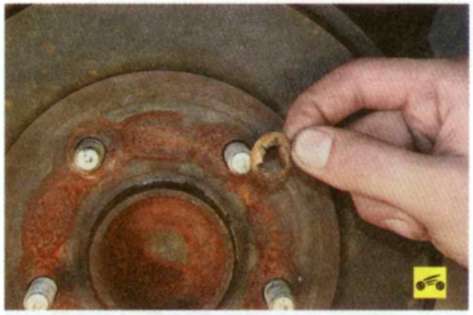

5. Снимите с одной из шпилек фиксатор.

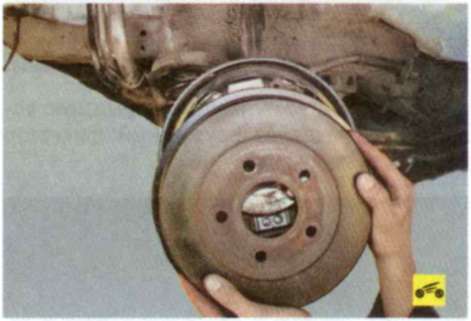

6. Снимите тормозной барабан Форд Фокус 2.

Примечание:

После длительной эксплуатации по наружному краю рабочей поверхности барабана в результате износа образуется буртик, затрудняющий снятие барабана. В этом случае ослабьте натяжение троса привода стояночного тормоза.

Не нажимайте на педаль тормоза при снятом тормозном барабане, так как из рабочего цилиндра могут полностью выйти поршни, а из гидросистемы вытечет тормозная жидкость.

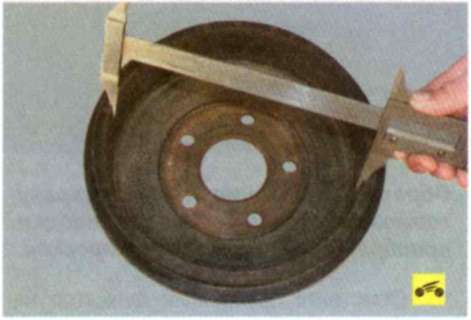

7. Измерьте штангенциркулем диаметр рабочей поверхности. Если диаметр превышает максимально допустимое значение, барабан на Форд подлежит замене.

Примечание:

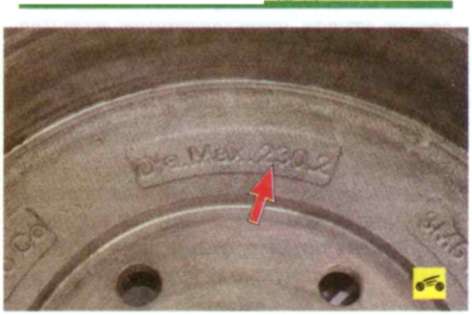

На внутреннюю поверхность барабана в литье нанесен его максимально допустимый при износе диаметр («230,2»).

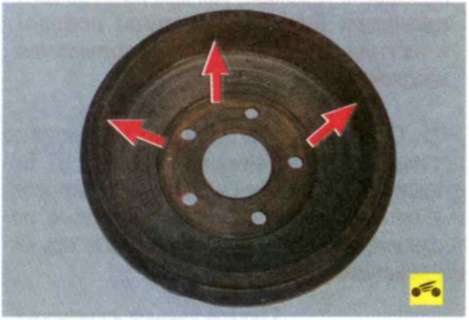

8. Осмотрите рабочую поверхность барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм, ее можно определить по неравномерно изношенной рабочей поверхности барабана). Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.

Полезный совет:

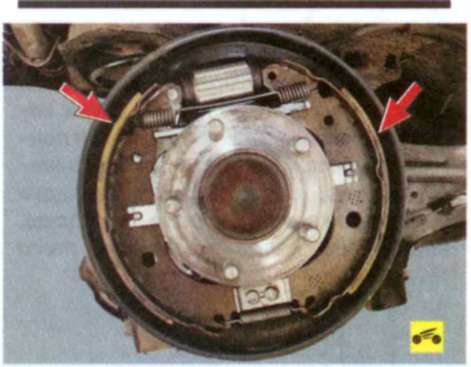

Осмотрите поверхность накладок тормозных колодок.

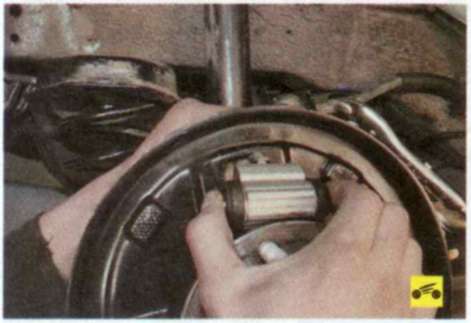

Если накладки смочены тормозной жидкостью, значит, уплотнения рабочего цилиндра негерметичны, замените его.

9. Аналогично снимите и проверьте второй тормозной барабан.

10. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

11. Приведите в исходное состояние регулятор зазоров.

12. Установите барабан в порядке, обратном снятию.

13. Отрегулируйте зазор между тормозными колодками и барабаном, нажав несколько раз на педаль тормоза.

14. Установите колесо и декоративный колпак.

15. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.
