Замена дополнительного и основного глушителей в автомобиле Ford Focus 2

Инструменты:

• Торцевой ключ
• Отвертка плоская средняя
• Головка для торцевого ключа на 13
• Головка для торцевого ключа на 15

Детали и расходники:

• Уплотнительная прокладка фланцев катколлектора и трубы дополнительного глушителя
• Подушки подвески выхлопной трубы и основного глушителя
• Новый глушитель
• Специальные хомуты для соединения труб

Примечания:

Работу выполняем с помощником на смотровой канаве или эстакаде.

Дополнительный и основной глушители соединены между собой трубой и представляют неразборный узел. В случае прогара одного из глушителей или больших механических повреждений заменяется весь узел в сборе. Однако в запасных частях можно приобрести отдельно один из элементов, вышедших из строя, и специальные хомуты для соединения труб глушителей.

Для замены поврежденного глушителя вырезаем его по трубам, используя новый глушитель как шаблон.

1. Соединяем трубы нового элемента с трубами системы выпуска отработавших газов с помощью специальных хомутов.

Примечание:

Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.

2. Головкой на 13 отворачиваем четыре болта крепления поперечины кузова и снимаем ее.

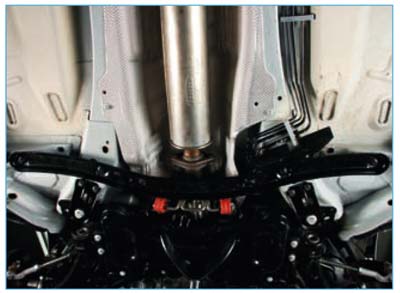

Расположение болтов крепления поперечины кузова

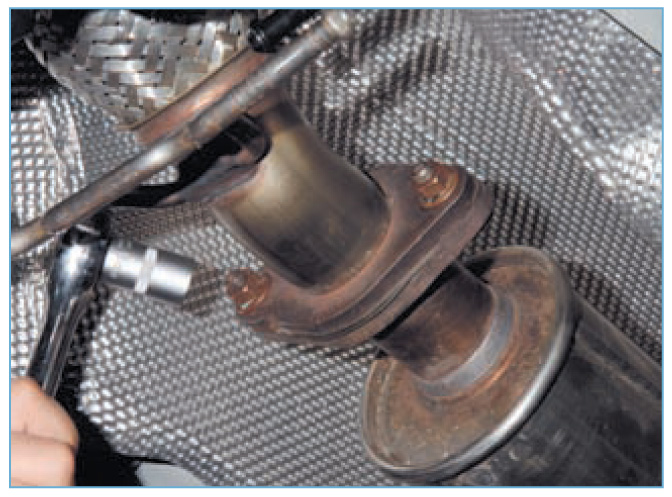

3. Головкой на 15 отворачиваем две гайки крепления фланцев катколлектора и трубы дополнительного глушителя.

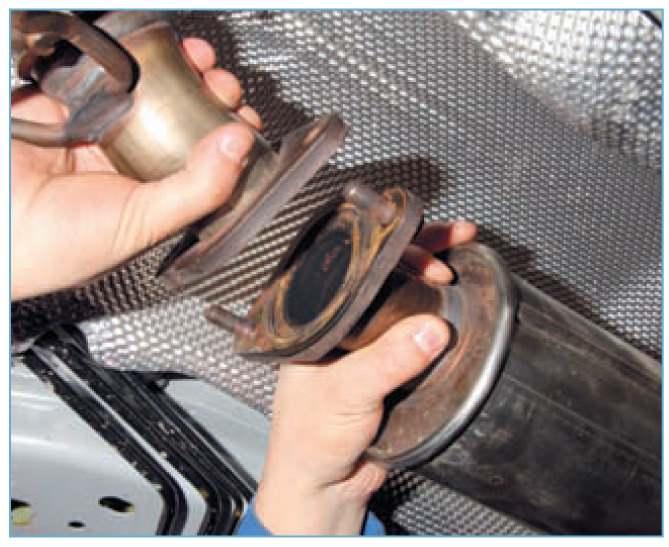

4. Отводим фланец трубы дополнительного глушителя назад и снимаем его со шпилек катколлектора.

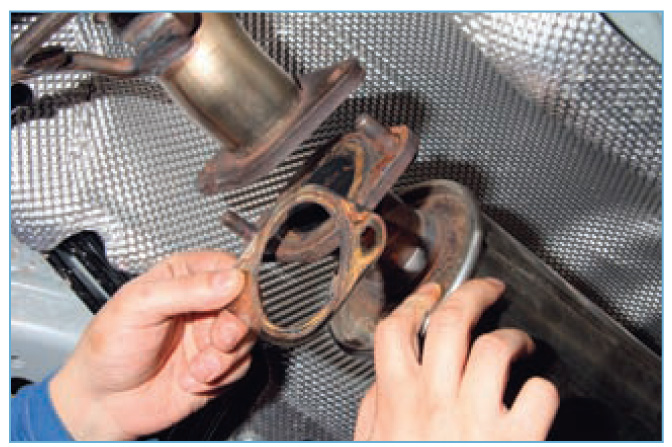

5. Снимаем уплотнительную прокладку фланцев катколлектора и трубы дополнительного глушителя. Снимаем подушки подвески выхлопной трубы и основного глушителя.

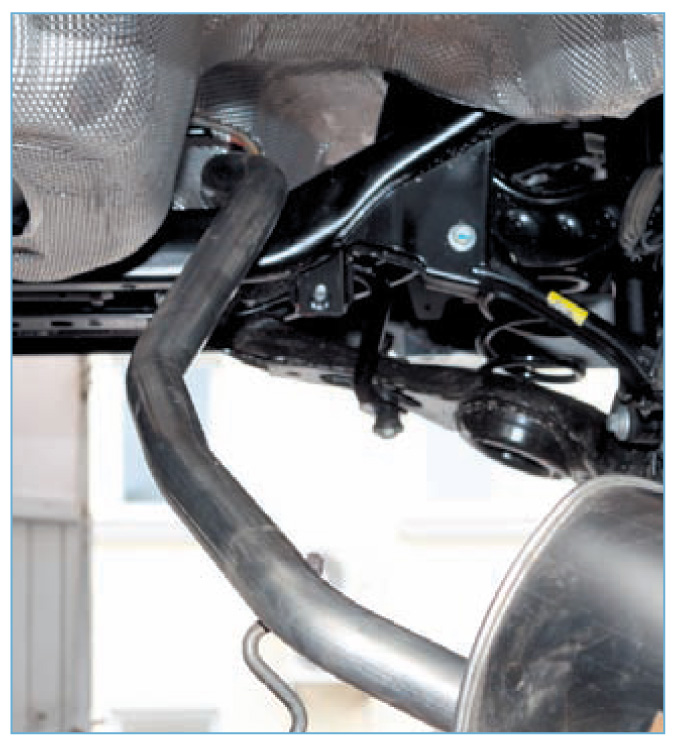

6. Ложим выхлопную трубу на подрамник задней подвески.

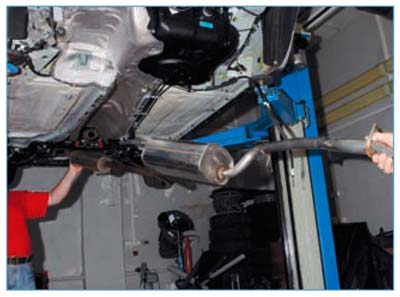

7. Поворачиваем снимаемый узел, как показано на фото.

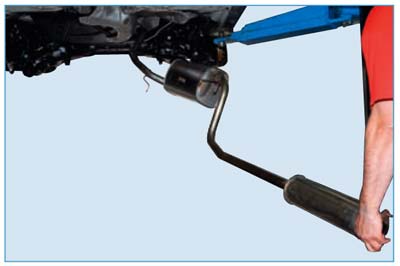

8. Снимаем его.

Примечание:
Если резиновые подушки потеряли эластичность или порваны, заменяем их новыми. Устанавливаем новую уплотнительную прокладку в соединении фланцев катколлектора и трубы дополнительного глушителя.
Дальнейшую установку дополнительного и основного глушителей проводим в обратной последовательности.
