Проверка системы зажигания автомобиля Ford Focus 2

_Предупреждение

На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К высоковольтным проводам подводится напряжение примерно до 20 ООО В, и хотя при малой силе тока оно неопасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.

_Полезный совет

Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.

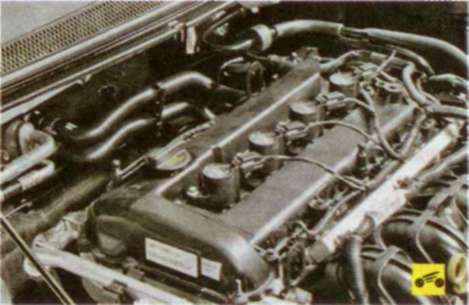

1.При выключенном зажигании на двигателях объемом 1,4 и 1,6 л, а также 1,6 л VCT проверьте целость и посадку высоковольтных проводов в гнездах катушки зажигания...

2....на двигателях объемом 1,8 и 2,0 л - посадку катушек зажигания на свечах.

3.Проверьте исправность катушки зажигания.

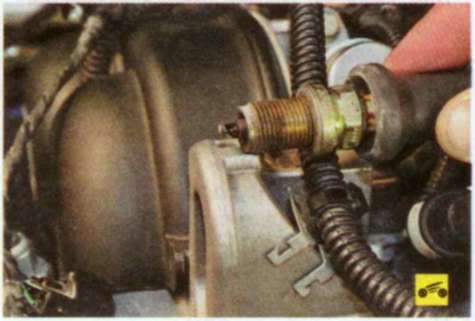

4.Если низковольтная цепь катушки зажигания исправна, проверьте наличие искры на свечах зажигания. На двигателях объемом 1,4 и 1,6 л, а также 1,6 л Ti-VCT снимите высоковольтный провод с любой свечи зажигания, а на двигателях объемом 1,8 и 2,0 л - катушку зажигания. Вставьте в наконечник провода или в наконечник катушки зажигания запасную свечу зажигания и прижмите ее металлической частью к «массе» автомобиля (например, к головке блока цилиндров). Попросите помощника провернуть стартером коленчатый вал двигателя.

_Предупреждения

Надежный контакт корпуса свечи с «массой» обязателен, так как при появлении дополнительного искрового промежутка, большего, чем зазор между электродами свечи, возможно повреждение блока системы управления двигателем или высоковольтной цепи катушки зажигания. Указанную проверку проводите не более 5 с, чтобы не повредить нейтрализатор отработавших газов при попадании в него не сгоревшего в цилиндрах двигателя бензина.

5.Если искры нет, на двигателях объемом 1,8 и 2,0 л замените катушку зажигания двигателях объемом 1,4 и 1,6 л, а также 1,6 л Ti-VCT - высоковольтные провода. Можно предварительно попробовать установить не новые, но проверенные, с «рабочей» машины.

6. Если после замены проводов на двигателях объемом 1,4 и 1,6 л, а также 1,6 л Ti-VCT искра не появилась, замените катушку зажигания  Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить не новые, но проверенные, с «рабочей» машины.

7. Если и после этого двигатель не завелся, проверьте исправность системы управления двигателем.
